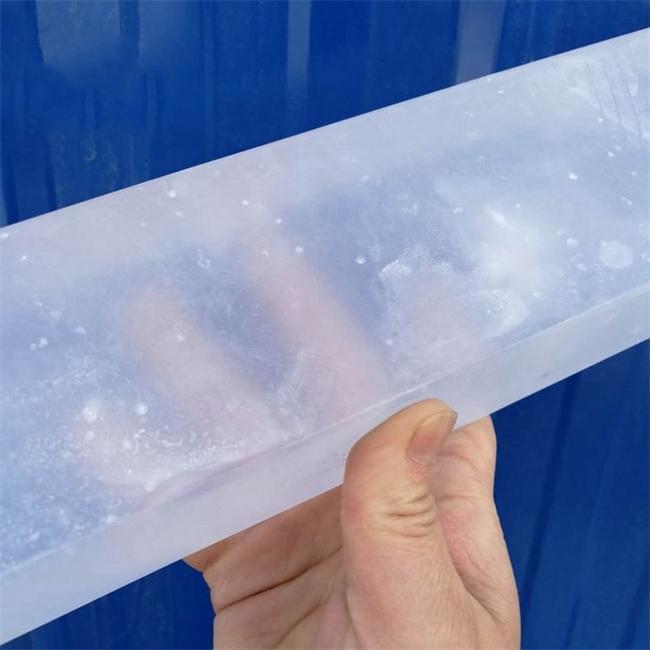

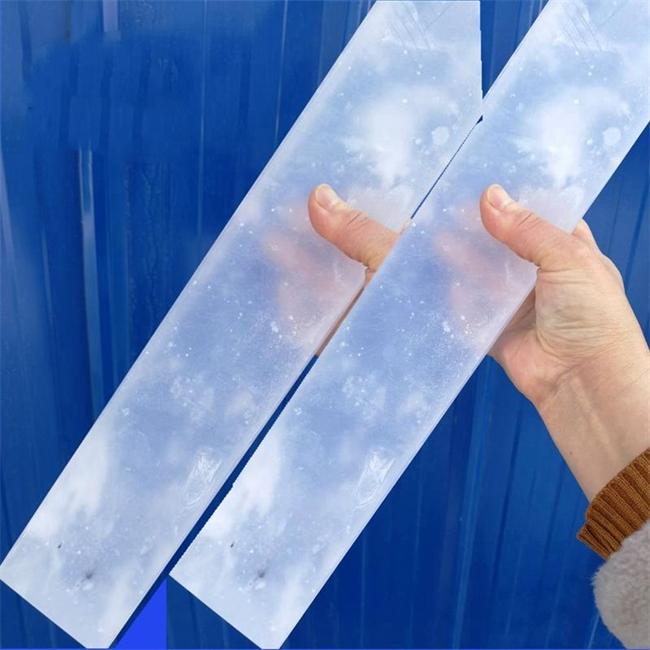

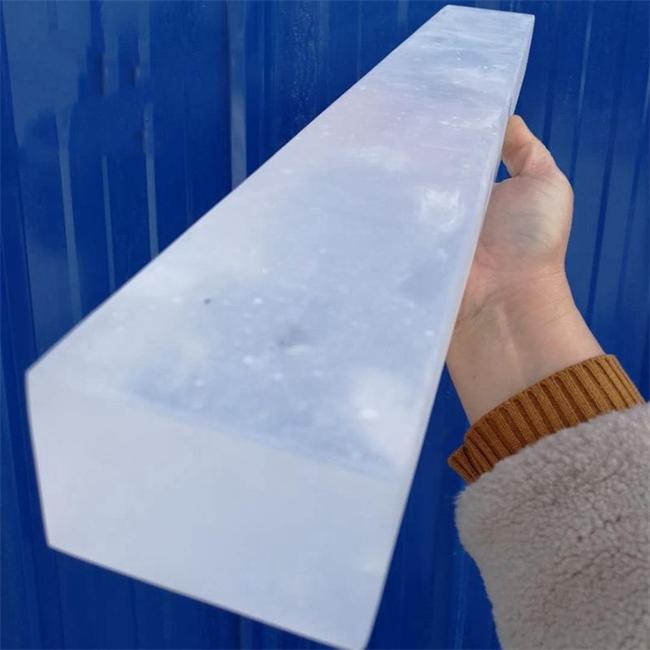

Lingot de quartz transparent solide

Le lingot de quartz transparent solide est un substrat optique dense et sans bulles composé de dioxyde de silicium de haute pureté avec une pureté de 99,99 % ou plus grâce à des processus de fusion électrique ou de raffinage du gaz. Il possède une excellente transmission des ultraviolets, un coefficient de dilatation thermique extrêmement faible et une excellente stabilité chimique, ce qui en fait un matériau de base indispensable dans les domaines de la lithographie des semi-conducteurs, de l'optique laser et de l'aérospatiale.

Principales préoccupations des utilisateurs : FAQ Questions et réponses rapides

Q : Ce lingot de quartz peut-il résoudre le problème de perte optique causé par une pureté insuffisante de mes matières premières ?

R : Absolument possible. Nos lingots de quartz transparents solides sont contrôlés aux niveaux ppb d'impuretés métalliques grâce à des processus de purification avancés, réduisant considérablement l'absorption et la diffusion de la lumière, garantissant ainsi une efficacité maximale de la transmission laser à haute énergie.

Q : Mon appareil doit fonctionner sous des différences de température extrêmes. Que dois-je faire si le quartz ordinaire explose facilement ?

R : Ce produit a un coefficient de dilatation thermique extrêmement faible (environ 0,55 × 10 ⁻⁶/℃) et peut résister à des chocs thermiques rapides de 1 100 ℃ à température ambiante sans se casser, résolvant parfaitement le problème de stabilité structurelle dans les environnements à haute température.

Q : Nous avons besoin de tailles spéciales ou de coupes irrégulières. Le fabricant peut-il fournir des services personnalisés ?

R : Prend en charge une personnalisation complète. Que vous ayez besoin de lingots de très grand diamètre ou de barres avec des rapports d'aspect spécifiques, nous pouvons vous fournir une solution unique, du formage d'ébauches à la rectification de précision basée sur des dessins.

Analyse approfondie du produit : lingot de quartz transparent solide

Domaines d'application principaux

Les lingots de quartz transparents solides, en tant que matériau de base, sont largement utilisés dans les domaines de haute précision et de pointe suivants après un traitement ultérieur :

Fabrication de semi-conducteurs : utilisé pour les lentilles du système optique de photolithographie, les tiges de noyau de four à diffusion, les supports de plaquettes.

Optique laser : plaque de fenêtre laser haute puissance, substrat réflecteur, tige centrale de préforme de fibre.

Aérospatiale : carénage de missile, substrat de miroir de télescope spatial, fenêtre d'observation résistante aux hautes températures.

Énergie photovoltaïque : matériau de revêtement de creuset pour l'étirage du silicium monocristallin, support du processus de diffusion.

Recherche et tests : substrat de parabole colorimétrique pour spectrophotomètre UV, composant de source de lumière à rayonnement synchrotron.

Six avantages produit majeurs

Ultra haute pureté : teneur en SiO₂ ≥ 99,99 %, impuretés métalliques totales < 20 ppm, assurant des performances optiques uniformes.

Excellente transparence : il a une transmission extrêmement élevée dans la plage de longueurs d'onde de 185 nm à 2 500 nm, particulièrement adapté à la transmission dans les ultraviolets profonds (DUV).

Résistance à la chaleur et résistance aux chocs : le point de ramollissement atteint 1730 ℃ et il peut fonctionner dans un environnement de 1100 ℃ pendant une longue période. Sa résistance aux chocs thermiques est des dizaines de fois supérieure à celle du verre ordinaire.

Inertie chimique : résistant à presque toutes les corrosions acides et alcalines fortes, à l'exception de l'acide fluorhydrique et de l'acide phosphorique chaud, adapté aux environnements chimiques difficiles.

Isolation électrique : il maintient une résistivité électrique extrêmement élevée à des températures élevées et constitue un matériau d'isolation à haute température idéal.

Aucun défaut de bulle : grâce à la technologie de fusion sous vide ou de raffinage au plasma, il n'y a pas de bulles visibles à l'intérieur et le degré de rayure est extrêmement faible.

Spécifications, dimensions et services de personnalisation

Nous sommes bien conscients des exigences strictes en matière de taille de substrat sur les différentes lignes de production et proposons des solutions de personnalisation flexibles :

Diamètres standards : 50 mm, 80 mm, 100 mm, 150 mm, 200 mm, 300 mm, etc.

Plage de longueur : 100 mm à 2 000 mm (peut être épissé ou fondu dans son ensemble selon les besoins).

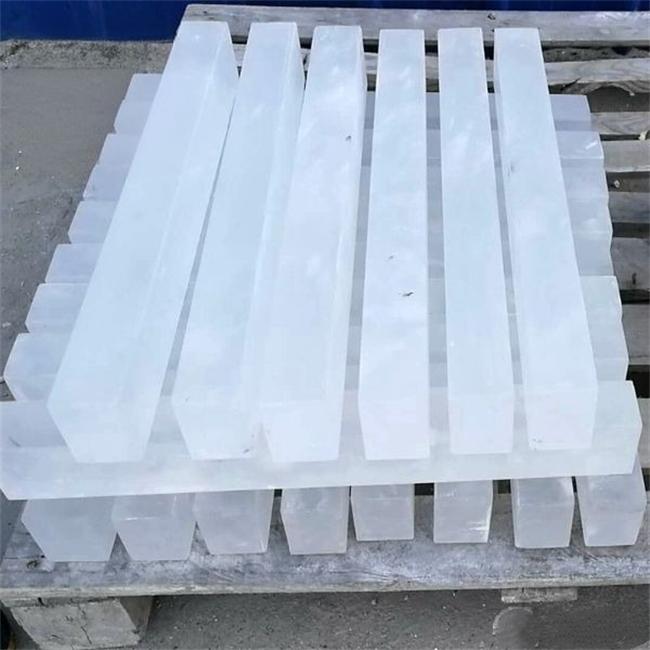

Personnalisation de forme : barre ronde pleine, barre carrée, bloc irrégulier, lingot circulaire.

Précision du traitement : il peut fournir des surfaces de meulage grossier, de meulage fin et de polissage, avec une tolérance de diamètre contrôlée à ± 0,05 mm et une rectitude de ≤ 0,1 mm/m.

Traitement spécial : prend en charge le traitement de déshydroxylation (réduction de la teneur en OH) ou les services de modification spéciaux tels que le dopage titane/fluor.

Dossier de demande du client

Cas 1 : un géant européen de l'équipement de semi-conducteurs modernise les substrats des lentilles des machines de lithographie

Problème du client : lors du développement d'un système de lithographie laser excimer ArF de nouvelle génération, le client a constaté que le substrat de quartz fourni par le fournisseur d'origine présentait un pic d'absorption de traces à une longueur d'onde de 193 nm, ce qui provoquait une déformation thermique de la lentille après un fonctionnement à long terme et affectait la précision de l'imagerie.

Solution : Notre équipe technique est impliquée et recommande l'utilisation de « lingots de quartz synthétique à faible teneur en hydroxyle ». En ajustant les paramètres du processus de raffinage du gaz, la teneur en OH est contrôlée avec précision à <5 ppm et la courbe de recuit est optimisée pour éliminer les contraintes internes. Nous fournissons des ébauches de haute uniformité d’un diamètre de 280 mm × 400 mm et coopérons avec les clients pour un prétraitement de polissage ultra précis double face.

Effet final : après les tests, la transmission du nouveau matériau à 193 nm a été augmentée à plus de 99,95 % et l'effet de lentille thermique a été réduit de 60 %. L'équipement du client a passé avec succès la validation du processus 7 nm et a signé un accord d'approvisionnement stratégique annuel avec nous.

Cas 2 : Un institut de recherche sur les lasers de haute puissance en Amérique du Nord - Fenêtre d'un dispositif de fusion par confinement inertiel

Problème du client : au cours de l'expérience de fusion laser au niveau kilojoule, la plaque de fenêtre en quartz d'origine a subi des microfissures, voire des explosions sous de multiples bombardements d'impulsions à haute énergie, entraînant de fréquentes interruptions expérimentales et des coûts de remplacement extrêmement élevés.

Solution : Pour les environnements à très haute densité énergétique, nous avons personnalisé des lingots de quartz solides « sans rayures, zéro défaut ». Utilisation d’une technologie spéciale de clarification par fusion électrique pour éliminer complètement les inclusions de taille micrométrique. Dans le même temps, selon la conception du chemin optique du client, le lingot est directement découpé en sections trapézoïdales non standard pour réduire les pertes de traitement ultérieures.

Effet final : La nouvelle fenêtre a résisté avec succès à plus de 5 000 impacts d’impulsions laser à pleine énergie sans dommage, garantissant ainsi la continuité de l’expérience. L'évaluation du client sur la fiabilité de notre produit dans des conditions physiques extrêmes est impressionnante.

Cas 3 : Une entreprise photovoltaïque leader en Asie – Durée de vie prolongée des composants du champ thermique pour les fours monocristallins

Problème du client : pendant le processus d'étirage de tiges de silicium monocristallin de grande taille (12 pouces), le revêtement intérieur du creuset de quartz se ramollit et se déforme trop rapidement en raison de la température élevée, ce qui entraîne un cycle de fonctionnement court du four monocristallin et des arrêts fréquents pour remplacement, affectant sérieusement la capacité de production.

Solution : Nous avons développé des tiges de quartz solides à haute viscosité et à haute résistance comme matériaux de renforcement du squelette. En dopant avec des traces d'alumine, la viscosité à haute température est augmentée tout en maintenant une pureté élevée sans contaminer le liquide de silicium.

Effet final : la durée de fonctionnement continu du four monocristallin a été prolongée de 15 %, le taux de déformation du creuset a été réduit de 40 % et des millions de dollars en coûts de maintenance pendant les temps d'arrêt et en dépenses en consommables ont été économisés pour les clients chaque année.

Que vous recherchiez des performances optiques ultimes ou que vous soyez confronté à des environnements thermochimiques extrêmes, nos lingots de quartz solides et transparents sont votre choix de confiance. Nous fournissons non seulement des produits, mais proposons également une solution complète depuis la sélection des matériaux, la personnalisation des spécifications jusqu'à la distribution logistique mondiale.

Si vous avez des dessins de taille spécifique ou des exigences de performances particulières, n'hésitez pas à nous contacter à tout moment pour des tests d'échantillons et un devis exclusif. Joignons nos mains et utilisons du quartz de haute qualité pour aider votre entreprise mondiale à monter en flèche !
