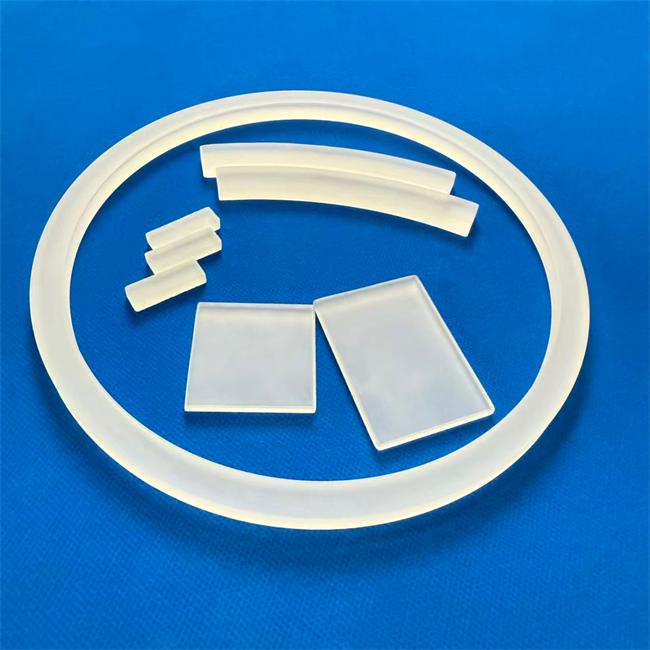

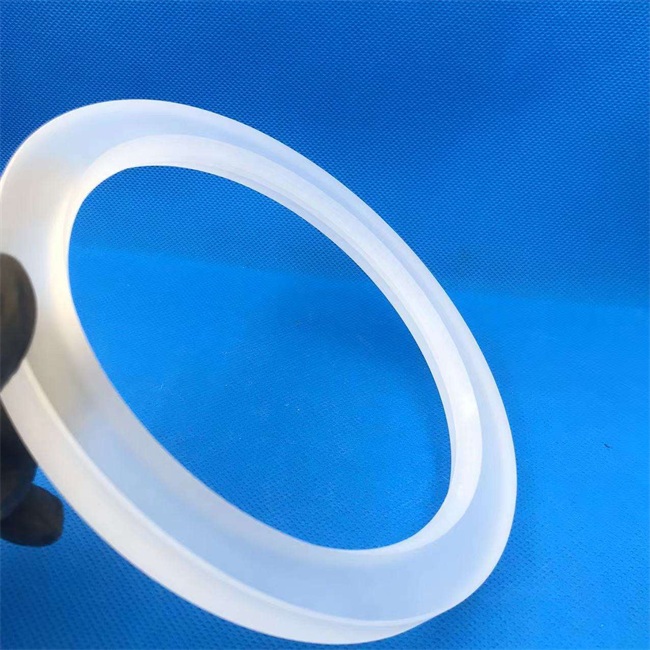

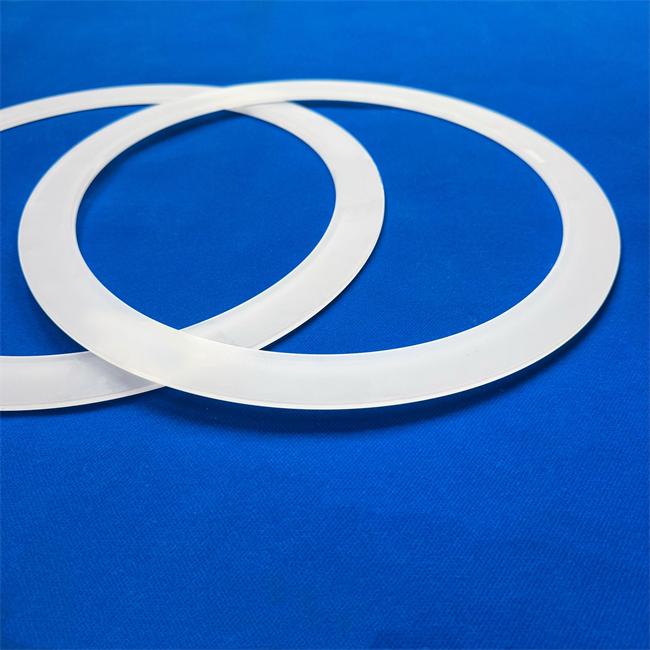

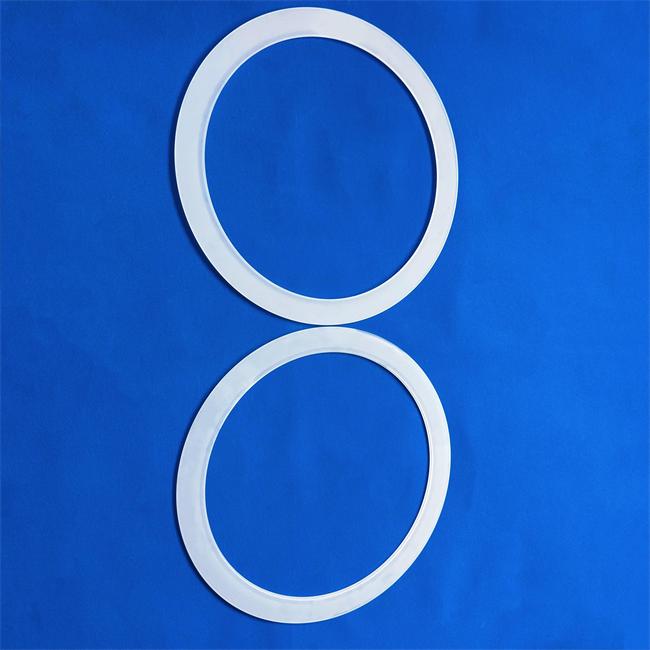

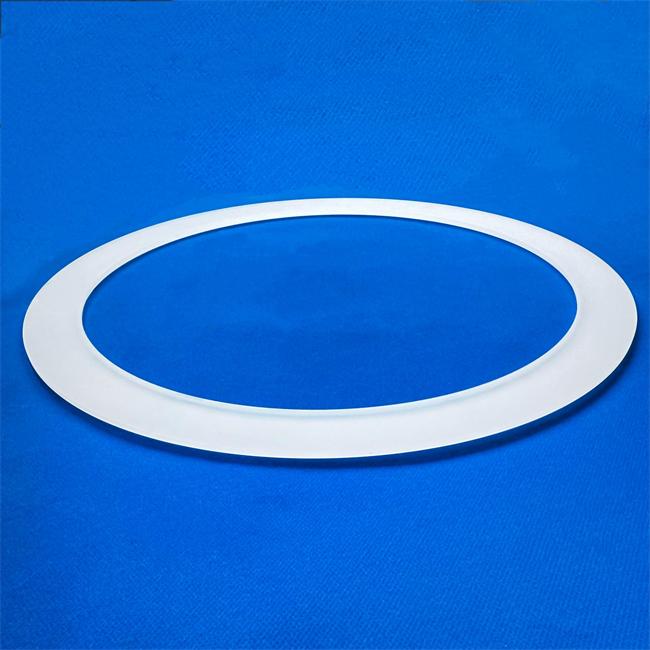

Anello in quarzo satinato traslucido

IL L'anello di quarzo smerigliato semitrasparente è un componente di quarzo personalizzato progettato specificamente per processi di alta precisione e applicazioni ottiche. La sua esclusiva superficie satinata semitrasparente raggiunge efficacemente una diffusione uniforme della luce e una superficie antiscivolo, anti-adesione e altre caratteristiche, pur mantenendo le eccellenti proprietà fisiche e chimiche del quarzo. In qualità di produttore professionale di prodotti al quarzo, forniamo ai clienti globali servizi personalizzati che coprono l'intero processo, dalla selezione dei materiali alla lavorazione di precisione.

Domande frequenti (FAQ)

D: Qual è lo scopo pratico della superficie smerigliata dell'anello di quarzo smerigliato semitrasparente?

Risposta: La superficie smerigliata svolge principalmente due funzioni: in primo luogo, diffondere la luce trasmessa ed evitare una forte luce locale diretta, adatta per scene di luce uniforme o ombreggiate nelle apparecchiature ottiche; Il secondo è aumentare l'attrito superficiale per evitare scivolamenti o aderenze causati dalla scorrevolezza durante l'assemblaggio o l'uso e migliorare la stabilità operativa.

D: Quante temperature può sopportare questo prodotto?

Risposta: il materiale al quarzo stesso ha un'eccellente resistenza alla temperatura, con una temperatura di utilizzo a lungo termine di oltre 1100 ℃ e una resistenza alla temperatura istantanea ancora più elevata. Le prestazioni specifiche di resistenza alla temperatura dipendono dall'ambiente di utilizzo effettivo e dalla tecnologia di lavorazione. Possiamo consigliare il grado di materiale al quarzo più adatto in base alle condizioni di lavoro.

D: È possibile personalizzare misure non standard o anelli irregolari?

Risposta: certo. Supportiamo la personalizzazione completa dei parametri di diametro esterno, diametro interno, spessore, area smerigliata, smusso, apertura, ecc., con una tolleranza minima controllata entro ± 0,05 mm. Si possono realizzare sia anelli circolari standard che strutture irregolari con gradini e asole di posizionamento.

D: La superficie smerigliata influirà sulla pulizia?

Risposta: Il nostro processo di levigatura è stato ottimizzato e, dopo il trattamento superficiale, può essere sottoposto a una rigorosa pulizia. Attraverso la pulizia ad ultrasuoni e l'imballaggio privo di polvere, soddisfa i requisiti di scenari di elevata pulizia come semiconduttori e rivestimenti ottici.

Quali esigenze fondamentali può risolvere il prodotto per te?

-Requisito di uniformità ottica: evitare punti luminosi, abbagliamenti o luminosità locale e ottenere una distribuzione del campo luminoso morbida e uniforme.

-Requisito di affidabilità dell'assemblaggio: risolvere i punti critici delle parti lisce in quarzo che tendono a scivolare e ad attaccarsi durante i processi di bloccaggio, impilamento e trasmissione.

-Requisiti per ambienti ad alta temperatura e corrosivi: fornire supporto stabile e privo di inquinamento o componenti di schermatura in condizioni di plasma, acido forte e alta temperatura.

-Requisiti di adattamento non standard: elimina il problema delle dimensioni non corrispondenti delle parti standard e ottieni anelli di quarzo di precisione pienamente compatibili con apparecchiature o processi.

Caratteristiche principali e vantaggi del prodotto

1. Materiali e processi

-Utilizzo di materie prime al quarzo di elevata purezza, con un contenuto di impurità estremamente basso, eccellente stabilità termica e resistenza alla corrosione.

-L'uniformità della superficie smerigliata è controllabile e la foschia e la ruvidità possono essere regolate in base alle esigenze, bilanciando prestazioni ottiche e sensazione meccanica.

-Le attrezzature per la lavorazione di precisione, combinate con anni di precipitazione del processo, consentono lo stampaggio integrato di forme complesse, dimensioni ridotte e requisiti di tolleranza elevata.

2. Capacità di personalizzazione

Forniamo servizi di personalizzazione dell'intera catena dalla 'comunicazione dei requisiti - conferma del disegno - produzione di prova del campione - consegna del lotto':

-Gamma di dimensioni: diametro esterno 5 mm -500 mm, spessore 0,5 mm -50 mm, può essere ampliato secondo necessità.

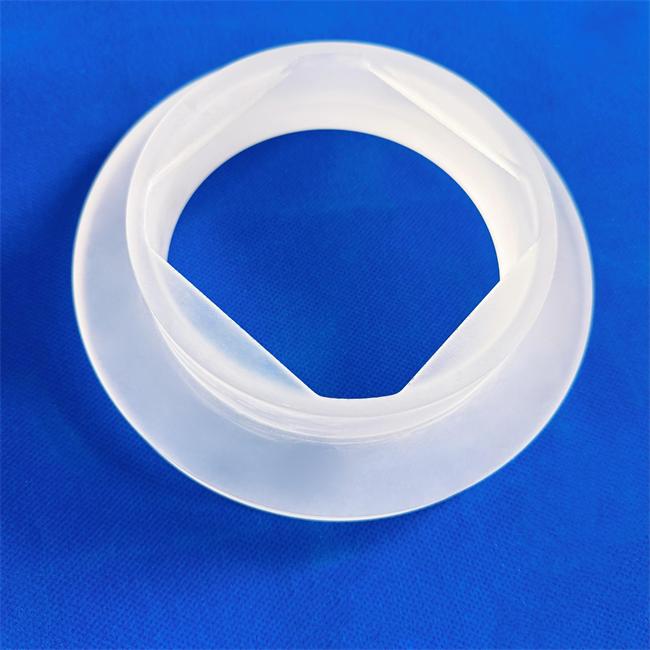

-Tipi di forma: anello circolare, anello ellittico, anello rettangolare, anello flangiato, anello a gradini, anello dal contorno irregolare, ecc.

-Trattamento superficiale: levigatura su un lato, levigatura su due lati, levigatura locale, lucidatura dei bordi, smussatura, punzonatura, ecc.

-Servizio di identificazione: può essere fornita marcatura laser per la tracciabilità del modello o il posizionamento dell'installazione.

Problemi applicativi che il prodotto può risolvere

Nelle applicazioni pratiche, i clienti spesso affrontano i seguenti problemi:

-Intensità della luce non uniforme nel sistema ottico: i normali anelli di quarzo trasparenti producono punti luminosi evidenti, influenzando la precisione del rilevamento o dell'esposizione. La superficie smerigliata semitrasparente converte le sorgenti luminose puntiformi in sorgenti luminose superficiali uniformi, migliorando notevolmente la stabilità del sistema ottico.

-Adesione dei componenti nei processi ad alta temperatura: in apparecchiature come PECVD e forni a diffusione, gli anelli di quarzo tendono ad aderire a wafer o supporti, portando a frammentazione o errori di posizionamento. La superficie smerigliata riduce l'area di contatto e previene efficacemente l'adesione alle alte temperature.

-Posizionamento impreciso della linea di produzione automatizzata: gli anelli di quarzo lisci tendono a scivolare o spostarsi se afferrati da bracci robotici. La superficie smerigliata aumenta il coefficiente di attrito e migliora il tasso di successo dell'assemblaggio automatizzato.

-Tempi di consegna lunghi e costi elevati per le parti importate: forniamo soluzioni alternative personalizzate che si confrontano con la qualità importata, riducendo i tempi di consegna del 30% -50% e rendendo i costi più competitivi.

Caso di domanda del cliente (anonimo)

Caso 1: Un produttore di apparecchiature per semiconduttori - Anelli di quarzo per apparecchiature PECVD

Inizialmente il cliente utilizzava anelli di quarzo importati, che presentavano due principali punti dolenti: in primo luogo, gli anelli di quarzo aderivano al supporto ceramico dopo la lavorazione ad alta temperatura, rendendoli soggetti a rotture dei bordi durante la pulizia; In secondo luogo, i tempi di consegna arrivano fino a 8 settimane, il che influisce sulla consegna delle attrezzature.

Abbiamo personalizzato un anello di quarzo smerigliato semitrasparente, con la superficie smerigliata rivolta verso il supporto ceramico, riducendo efficacemente la conduttività termica del contatto e la forza di adesione e riducendo i problemi di adesione di oltre il 90%. Allo stesso tempo, attraverso meccanismi rapidi di campionamento e preparazione dei materiali, i tempi di consegna sono stati ridotti a 3 settimane, aiutando i clienti ad abbreviare il ciclo di consegna complessivo. Forniamo ininterrottamente da due anni, con un volume di acquisto annuo di oltre 2000 pezzi.

Caso 2: Una certa azienda di apparecchiature per test ottici: anelli di quarzo per componenti luminosi uniformi

Il cliente richiede un elemento luminoso uniforme con un diametro di 180 mm, che richiede un'uniformità di illuminazione ≥ 92% sulla superficie di rilevamento dopo il passaggio della luce e senza anelli luminosi sui bordi. Utilizziamo la tecnologia di levigatura fine su entrambi i lati, combinata con il controllo della tolleranza dello spessore entro ± 0,03 mm, per ottenere un'uniformità finale del 95% e risolvere il problema della riflessione dei bordi. Il cliente ha sostituito lo schema originale del materiale in vetro con un anello smerigliato al quarzo, migliorando significativamente sia la resistenza alla temperatura che la durata.

Caso 3: Un produttore di apparecchiature fotovoltaiche - Anelli al quarzo antiscivolo per trasmissione automatizzata

Quando la linea di produzione automatizzata del cliente trasporta wafer di silicio ad alta velocità, la deriva della posizione tra il wafer di silicio e l'anello di quarzo si verifica a causa di un coefficiente di attrito insufficiente, con conseguente aumento della velocità di frammentazione. Abbiamo aumentato il coefficiente di attrito di circa il 40% e ridotto il tasso di frammentazione dallo 0,3% a meno dello 0,05% personalizzando la ruvidità della superficie opaca Ra 1,2-1,8 μm senza compromettere la pulizia, facendo risparmiare ai clienti oltre un milione di yuan di costi all'anno.

Sia che abbiate bisogno di specifiche standard o di anelli di quarzo dalla forma completamente personalizzata, utilizzati nei campi della ricerca semiconduttrice, fotovoltaica, ottica, medica o scientifica, possiamo fornirvi soluzioni affidabili dai disegni ai prodotti finiti. Non esitate a contattarci in qualsiasi momento per fornire il vostro scenario di utilizzo e i requisiti di dimensione. Abbineremo il processo e il preventivo migliori per te il prima possibile per aiutare il tuo prodotto ad atterrare in modo efficiente.

Luverre Quartz produce e vende un'ampia gamma di vetro al quarzo fuso di alta qualità, inclusi tubi di quarzo fuso, piastre di quarzo fuso, aste di quarzo fuso, finestre di quarzo fuso, crogioli di quarzo fuso, barchette di quarzo fuso, flange di quarzo fuso, bicchieri di quarzo fuso, strumenti in vetro di quarzo fuso e altro ancora. Siamo in grado di soddisfare tutti i tipi di requisiti personalizzati per i prodotti in vetro al quarzo fuso.

Per ulteriori informazioni, non esitate a contattarci.
