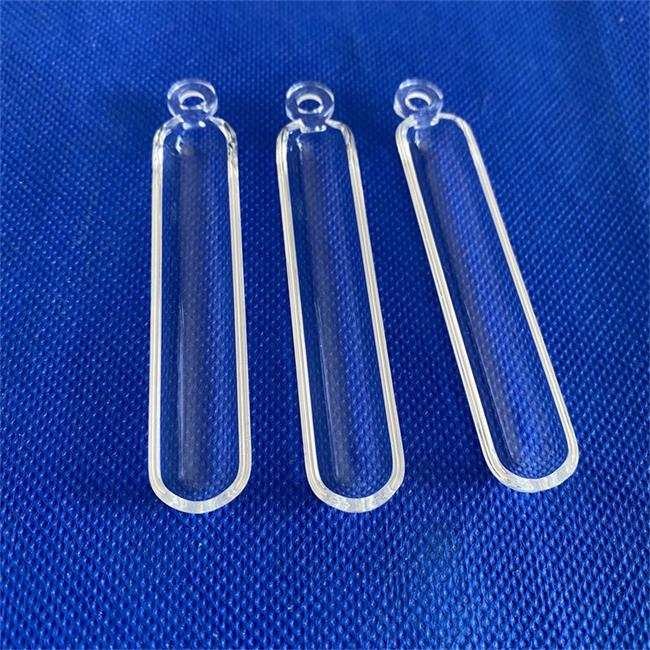

Der Das hochtemperaturbeständige ringförmige Quarzboot ist ein präziser Quarzbehälter, der speziell für extreme Wärmebehandlungsumgebungen entwickelt wurde. Sein einzigartiges „ringförmiges“ Strukturdesign erhöht nicht nur die mechanische Stabilität des Bootskörpers, sondern erleichtert auch das Greifen, Drücken und Ziehen sowie die automatisierte Übertragung im Hochtemperaturofen. Dieses Produkt wird aus hochreinem Quarzglas (mit SiO₂-Gehalt ≥ 99 %) durch Schmelzen und Formen bei hoher Temperatur hergestellt und verfügt über eine ausgezeichnete Hochtemperaturbeständigkeit (bis zu 1100 °C – 1200 °C für den Langzeitgebrauch) und eine ausgezeichnete Temperaturwechselbeständigkeit. Es wird häufig bei der Halbleiterdiffusion, dem Sintern von Photovoltaikzellen, dem LED-Epitaxiewachstum und präzisen Keramiksinterprozessen eingesetzt und ist ein wichtiger Träger für den sicheren Transport von Wafern, Siliziumwafern oder Pulvermaterialien bei hohen Temperaturen.

FAQ

F: Wie hoch ist die maximale Temperaturtoleranz dieses Quarzbootes?

A: Unser hochtemperaturbeständiges Ringquarzboot besteht aus hochreinem transparentem oder milchig-weißem Quarzmaterial mit einem Erweichungspunkt von ca. 1730℃. In einer oxidierenden Atmosphäre kann es in einer Umgebung von 1100℃ bis 1200℃ über einen langen Zeitraum stabil arbeiten und für kurze Zeit höheren Temperaturen standhalten.

F: Was ist der Hauptzweck des „Ring“-Designs?

A: Das Ringdesign dient vor allem der einfachen Bedienung. In der automatisierten Produktionslinie des Hochtemperaturofens oder während des manuellen Betriebs können Metallhaken den Quarzring zur Übertragung einfangen, wodurch ein direkter Kontakt mit dem Boot vermieden und Verunreinigungen oder Schäden verursacht werden und außerdem die strukturelle Festigkeit des Bootes erhöht wird.

F: Bieten Sie Anpassungsdienste an? Was ist die Mindestbestellmenge?

A: Wir bieten umfassende Anpassungsdienste an, einschließlich Größe, Anzahl der Ringe, Quarzfarbe (transparent/milchig weiß/transparent) und Verarbeitungsgenauigkeit. Als Zulieferer unterstützen wir die Prototypenfertigung in Einzelstücken und die Serienfertigung. Die konkrete Bestellmenge hängt von der Komplexität der Spezifikationen ab.

F: Wie stellen Sie sicher, dass sich das Quarzschiffchen bei hohen Temperaturen nicht verformt?

A: Wir eliminieren innere Spannungen, indem wir die Viskosität der Rohstoffe und die Glühkurve im Formprozess genau steuern. Bei großen Booten optimieren wir die Position der Ringe und die Wandstärke, um die Formstabilität auch bei langfristiger Hochtemperaturbelastung zu gewährleisten.

Aus Anwendersicht adressiert dieses hochtemperaturbeständige ringförmige Quarzboot vor allem folgende Kernthemen:

Verformungs- und Kollapsrisiko bei hohen Temperaturen: Es löst das Problem, dass gewöhnliche Quarzmaterialien bei längerem Hochtemperaturbacken dazu neigen, weich zu werden und sich zu verformen, was dazu führt, dass die Wafer oder Proben, die sie tragen, umkippen oder verschrottet werden.

Herausforderung bei der Automatisierungsübertragung: Das einzigartige Ringdesign löst das Problem, dass die glatte Quarzoberfläche schwer zu greifen ist, und passt sich perfekt an die automatischen Bootshebemechanismen verschiedener Rohröfen und Kastenöfen an, wodurch die Effizienz der Produktionslinie verbessert wird.

Problem der Prozesskontamination: Das hochreine Material löst das Problem, dass Verunreinigungen bei hoher Temperatur aus dem Behälter ausfallen und hochreine Materialien (z. B. Halbleiter-Siliziumwafer) verunreinigen und so die Produktausbeute sicherstellen.

Kernparameter

Siliziumdioxidgehalt: ≥ 99 %

Langzeitbetriebstemperatur: 1100℃ - 1200℃

Wärmeausdehnungskoeffizient: 5,5×10⁻⁷ cm/cm·℃

Dichte: 2,2 g/cm³

Aussehen: Transparent, milchig weiß, halbtransparent

Verarbeitungsgenauigkeit: ±0,05 mm – ±0,5 mm

Anwendungswert

Hervorragende Thermoschockbeständigkeit: Selbst wenn das Quarzschiffchen auf 1100℃ erhitzt und sofort in kaltes Wasser getaucht wird, platzt es nicht. Diese Eigenschaft sorgt für Sicherheit bei schnellen Aufheiz- und Abkühlprozessen und reduziert die Materialkosten deutlich.

Extrem hohe chemische Stabilität: Es ist beständig gegen fast alle Säuren und Basen, außer Flusssäure. Bei der Säurereinigung werden keine Metallionen freigesetzt, wodurch die Reinheit der verarbeiteten Materialien geschützt wird.

Hervorragende elektrische Isolierung: Der Widerstandswert ist eine Million Mal so hoch wie der von gewöhnlichem Glas, was es zu einem idealen elektrischen Isoliermaterial macht, das sich besonders für Prozesse eignet, die eine elektrische Feldheizung erfordern.

Flexible Strukturanpassung: Wir können Einzelring-, Doppelring- oder Mehrringstrukturen sowie unterschiedliche Schlitzpositionen (z. B. 45 Schlitze, 81 Schlitze, 121 Schlitze usw.) für Waferträger basierend auf der Ofengröße des Kunden anpassen.

Kundenanwendungsfall

Fall 1: Ein bekannter Hersteller von Halbleiter-Epitaxiewafern der dritten Generation (Verarbeitung von Siliziumkarbidsubstraten)

Kundenproblem: Als der Kunde den Hochtemperatur-Glühprozess für Siliziumkarbid (mit einer Temperatur von bis zu 1250 °C) durchführte, zeigte das vom Originallieferanten bereitgestellte gewöhnliche Quarzboot nach etwa zehn Einsätzen deutliche Biegeverformungen, was dazu führte, dass das teure Siliziumkarbid-Substrat herunterfiel und Risse bekam, und die Quarzverunreinigungen beeinträchtigten die Sauberkeit der Epitaxieschicht.

Unsere Lösung: Wir haben für den Kunden ein hochviskoses, milchig halbtransparentes, hochtemperaturbeständiges ringförmiges Quarzschiffchen maßgeschneidert. Durch die Anpassung der Viskositätsparameter des Quarzmaterials haben wir dessen Kriechfestigkeit bei extremen Temperaturen verbessert; Gleichzeitig haben wir die Auflagepunkte des „Rings“ optimiert, um die Kraft gleichmäßiger zu machen.

Anwendungseffekt: Nach dem Test behielt das neue Quarzboot nach 50-maligem Dauerbetrieb bei 1250 °C eine Ebenheitsabweichung innerhalb von 0,2 mm ohne Verformung bei und es wurde keine Freisetzung von Metallionen festgestellt.

Fall 2: Ein bestimmtes Photovoltaik-Labor in Europa (Diffusionsprozess)

Kundenproblem: Der Kunde hatte einen alten Horizontalrohrofen mit einem speziellen Ofenrohrdurchmesser und musste mit einer mechanischen Hand zum automatischen Schieben und Ziehen kombiniert werden. Die auf dem Markt erhältlichen Standard-Quarzboote hatten entweder nicht die richtige Größe oder die Position des Rings konnte mit der mechanischen Hand nicht erfasst werden.

Unsere Lösung: Der Kunde stellte CAD-Zeichnungen zur Verfügung und wir verwendeten 3D-Modellierung zur Simulationsanalyse, um ein speziell geformtes Quarzboot mit einem Durchmesser von 150 mm und einer Länge von 800 mm anzupassen. Eine verstärkte Doppelringstruktur wurde speziell entwickelt und die Außendurchmessertoleranz des Rings wurde streng auf ±0,1 mm kontrolliert, um die Genauigkeit des Greifens der mechanischen Hand sicherzustellen.

Anwendungseffekt: Nachdem das Produkt geliefert wurde, passte es perfekt zu den alten Geräten und der automatisierten mechanischen Hand des Kunden und ermöglichte eine kontinuierliche automatisierte Produktion des Phosphordiffusionsprozesses, wodurch die durch manuelle Eingriffe verursachte Fragmentierungsrate erheblich reduziert wurde.

Wenn Sie auf der Suche nach einem Quarzträger sind, der extrem hohen Temperaturen standhält und präzise Abmessungen hat, kontaktieren Sie uns bitte. Ganz gleich, ob Sie eine detaillierte Konstruktionszeichnung oder nur eine vorläufige Idee haben, unser technisches Team kann Ihnen professionelle Lösungen und Angebote für Quarzmaterialien unterbreiten.

Luverre Quartz produziert und vertreibt ein breites Sortiment an hochwertigem Quarzglas, darunter Quarzrohre, Quarzplatten, Quarzstäbe, Quarzglasfenster, Quarztiegel, Quarzschiffchen, Quarzglasflansche, Quarzglasbecher, Quarzglasinstrumente und mehr. Wir können alle Arten von individuellen Anforderungen an Quarzglasprodukte erfüllen.

Für weitere Informationen können Sie uns gerne kontaktieren.
