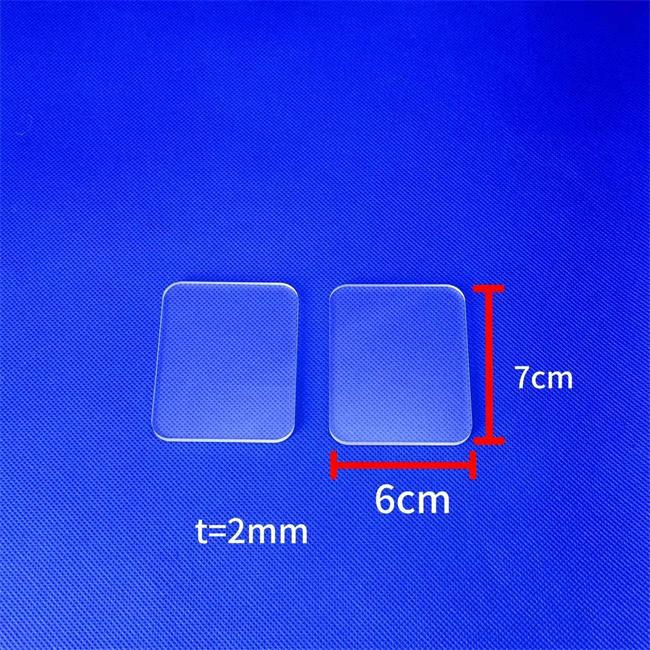

Placa de cuarzo transparente de alta pureza de 7-6 cm

La placa de cuarzo transparente de alta pureza de 7-6 cm es un componente óptico personalizado hecho de material de cuarzo de alta gama con una pureza de ≥ 99,99 % de dióxido de silicio mediante corte, esmerilado y pulido de precisión. Esta especificación de tamaño cumple perfectamente con los requisitos de ventana estándar de instrumentos de laboratorio, equipos semiconductores y sistemas ópticos. La transmitancia de luz visible del producto supera el 93% y tiene las características de resistencia a altas temperaturas (uso prolongado a 1100 ℃), excelente estabilidad térmica (puede soportar cambios bruscos de temperatura a 1100 ℃) y resistencia a la corrosión (la resistencia a los ácidos es 150 veces mayor que la del acero inoxidable). Es una opción ideal para sistemas ópticos altamente estables en entornos hostiles.

¿Por qué elegir una placa de cuarzo transparente de alta pureza de 7-6 cm?

P: ¿En qué escenarios este cristal de cuarzo puede resolver principalmente mis problemas de aplicación?

R: Si se enfrenta a problemas como explosión de la ventana de observación a alta temperatura, vida útil corta de la ventana en un ambiente de corrosión química o interferencia de señal causada por una pureza insuficiente del material en la detección óptica, esta placa de cuarzo transparente de alta pureza de 7-6 cm es una solución ideal. Es particularmente adecuado para ventanas de observación de equipos semiconductores, ventanas de observación de hornos de alta temperatura, ventanas de análisis espectral de laboratorio y espejos de salida láser.

P: ¿Cuáles son las ventajas especiales de la especificación de tamaño de 7-6 cm?

R: 7-6 cm (es decir, 70 mm a 60 mm) es el tamaño de ventana estándar para equipos industriales e instrumentos de laboratorio, y es perfectamente compatible con la mayoría de los equipos de detección de IoT, puertos de observación de reactores e interfaces de instrumentos ópticos importados y nacionales. Proporcionamos un control preciso del diámetro con una tolerancia de hasta ± 0,03 mm, lo que elimina la necesidad de un procesamiento secundario y está listo para usar desde el primer momento.

P: ¿Qué nivel de tecnología de pulido puede alcanzar? ¿Se puede utilizar para sistemas ópticos de precisión?

R: Por supuesto que puedes. Utilizamos tecnología de pulido de doble cara, con una rugosidad superficial de menos de 5 Å (nivel subnanómetro), una calidad de superficie de hasta 60/40 (estándar militar de EE. UU.) y una planitud de hasta λ/4, cumpliendo plenamente con los requisitos de los sistemas ópticos de precisión desde el ultravioleta profundo hasta el infrarrojo.

Ventajas principales del producto:

Máxima pureza y transmitancia espectral

Nuestras placas de cuarzo de 7-6 cm están hechas de dióxido de silicio de alta pureza (contenido de SiO ₂ ≥ 99,99 %) como materia prima y tienen una excelente transparencia en todo el rango espectral, desde ultravioleta hasta infrarrojo:

-Transmitancia de luz visible: hasta 93% o más

-Región espectral UV: la transmitancia máxima puede alcanzar más del 80%

-Bajo contenido de impurezas: La cantidad total de impurezas metálicas se controla a un nivel extremadamente bajo para evitar bandas de absorción causadas por iones de metales de transición.

Excelentes propiedades físicas y químicas.

-Resistencia a altas temperaturas: la temperatura del punto de reblandecimiento es de aproximadamente 1730 ℃ y se puede utilizar durante mucho tiempo a 1100 ℃. La temperatura máxima para uso a corto plazo puede alcanzar los 1450 ℃

-Estabilidad térmica: el coeficiente de expansión térmica es extremadamente pequeño (aproximadamente 0,55 × 10 ⁻⁶/℃) y puede soportar cambios drásticos de temperatura: no explotará cuando se calienta a 1100 ℃ y se coloca en agua a temperatura normal.

-Resistencia a la corrosión: A excepción del ácido fluorhídrico, apenas reacciona con otras sustancias ácidas, y su resistencia a los ácidos es 30 veces mayor que la de la cerámica y 150 veces mayor que la del acero inoxidable.

-Resistencia mecánica: dureza Mohs nivel 7, superficie resistente al desgaste y no se raya fácilmente

Servicios personalizados flexibles

Para el tamaño de 7-6 cm, ofrecemos una gama completa de opciones de personalización:

-Rango de diámetro: se puede controlar con precisión entre 60,0 mm y 70,0 mm, admitiendo tamaños personalizados no estándar

-Rango de espesor: se puede procesar desde una hoja ultrafina de 0,5 mm hasta una ventana de pared de 50 mm de espesor

-Capacidad de mecanizado de precisión:

-Tratamiento de bordes: biselado, rectificado, eliminando puntos de concentración de tensiones.

-Procesamiento de agujeros: admite mecanizado irregular como taladrado y ranurado.

-Tratamiento térmico: Procesos de recocido y deshidroxilación para eliminar el estrés del procesamiento y mejorar la uniformidad óptica.

-Servicio de recubrimiento: La película antirreflectante, la película de filtro, etc. se pueden recubrir según la demanda.

Casos de aplicación de clientes

Caso 1: Actualización de la ventana de observación del equipo de grabado de semiconductores

-Requisito del cliente: un fabricante de equipos semiconductores necesita proporcionar ventanas de observación para las cámaras de grabado, lo que requiere materiales que sean resistentes a la corrosión del cloro gaseoso, a las altas temperaturas y que tengan una transmitancia de luz estable. El tamaño de la ventana es exactamente de 65 mm (entre 7 y 6 cm). La ventana de cuarzo ordinaria original del cliente experimentó empañamiento, lo que afectó el monitoreo del proceso.

-Nuestra solución: proporcionamos láminas de cuarzo transparente de alta pureza personalizadas con un diámetro de 65 mm y un espesor de 5 mm. Utilizamos tecnología de pulido de doble cara y un estricto tratamiento de recocido para eliminar la tensión interna, asegurando que no se deformen en ambientes de vacío de alta temperatura.

-Efecto final: Después del reemplazo, el dispositivo del cliente continuó funcionando durante 6 meses, con ventanas claras y transparentes, sin marcas de corrosión y una transmitancia de luz superior al 98% del valor inicial. Este lote de productos pasó la verificación del cliente y entró en la etapa de adquisición al por mayor.

Caso 2: Personalización de la ventana de análisis espectral en el laboratorio universitario

-Requisito del cliente: La Escuela de Ciencia y Tecnología de Materiales de una determinada universidad requiere una ventana de celda de reacción para el análisis espectroscópico in situ a alta temperatura. Se requiere que el material no tenga picos de absorción en el amplio rango de longitudes de onda de 200 nm a 2500 nm y que sea capaz de soportar calentamientos repetidos a 800 ℃. El diámetro requerido de la ventana es de 70 mm.

-Nuestra solución: elija vidrio de cuarzo óptico ultravioleta lejano de grado JGS1 y personalice láminas delgadas con un diámetro de 70 mm y un espesor de 2 mm. Controle estrictamente el contenido de hidroxilo para garantizar una absorción sin interferencias en la región del infrarrojo cercano.

-Efecto final: los datos experimentales muestran que la ventana muestra un rendimiento excelente en la región ultravioleta profunda (a partir de 185 nm), sin interferencias de fluorescencia y con un aumento del 25 % en la relación señal-ruido. Comentarios del profesor del grupo de investigación: 'El material tiene una pureza extremadamente alta y una repetibilidad de datos perfecta

Caso 3: Ventana de protección del equipo de procesamiento láser

-Requisito del cliente: una empresa de equipos láser necesita configurar una ventana protectora para láseres de alta potencia, lo que requiere que los materiales resistan el impacto de alta temperatura de las salpicaduras de escoria y no provoquen el apagado del equipo debido a una explosión térmica. El tamaño estándar de la ventana es de 60 mm.

-Nuestra solución: proporcionamos placas de cuarzo de alta pureza con un diámetro de 60 mm y un espesor de 3 mm, utilizando el coeficiente de expansión térmica extremadamente bajo del material de cuarzo para garantizar la estabilidad dimensional general bajo impactos locales de alta temperatura.

-Efecto final: la vida útil de esta ventana en una máquina de corte por láser de fibra de 2000W es más de 10 veces mayor que la de una ventana de vidrio normal, lo que reduce significativamente la frecuencia de mantenimiento y el costo para los clientes.

Ya sea que se utilice para observación de cavidades de semiconductores, monitoreo de hornos de alta temperatura, análisis espectral de precisión o protección de sistemas láser, la placa de cuarzo transparente de alta pureza de 7-6 cm puede convertirse en su opción de ventana óptica más confiable con máxima pureza, excelente estabilidad y tamaño preciso.

Admitimos dibujos personalizados y pruebas de muestras. No dude en enviarnos sus especificaciones específicas (diámetro, espesor, tolerancia, calidad de la superficie) y nuestros ingenieros le brindarán una cotización personalizada profesional dentro de las 24 horas. ¡Contacta ahora para iniciar tu proyecto de óptica de precisión!

Luverre Quartz fabrica y vende una amplia gama de vidrio de cuarzo fundido de alta calidad, incluidos tubos de cuarzo fundido, placas de cuarzo fundido, varillas de cuarzo fundido, ventanas de cuarzo fundido, crisoles de cuarzo fundido, botes de cuarzo fundido, bridas de cuarzo fundido, vasos de precipitados de cuarzo fundido, instrumentos de vidrio de cuarzo fundido y más. Podemos cumplir con todo tipo de requisitos personalizados para productos de vidrio de cuarzo fundido.

Para obtener más información, no dude en contactarnos.
