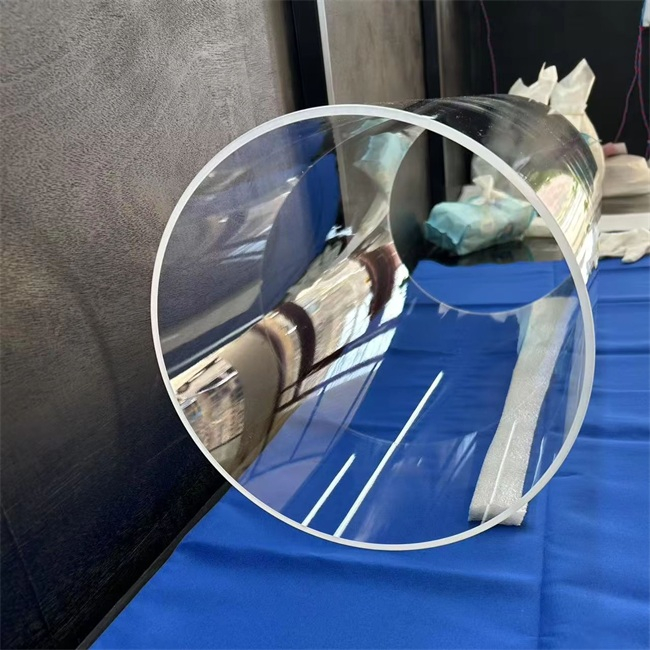

El tubo redondo de cuarzo de gran diámetro es un producto industrial especial hecho de sílice fundida de alta pureza, que es adecuado para campos profesionales con requisitos estrictos de diámetro, estabilidad térmica y pureza química. El producto adopta un proceso de fusión continuo para garantizar la consistencia de la calidad en el rango de tamaño completo de 5 mm a 600 mm, con una uniformidad del espesor de la pared controlada dentro de ± 0,5 mm y una desviación de rectitud que no exceda 1 mm/m.

Parámetros técnicos básicos

-Rango de diámetro: (admite personalización no estándar)

-Grado de pureza: contenido de SiO ₂ ≥ 99,95% -99,99%

-Coeficiente de expansión térmica: 5,5 × 10 ⁻⁷/℃ (0-1000 ℃)

-Estabilidad térmica: temperatura máxima de uso continuo de 1150 ℃, resistencia a la temperatura a corto plazo de 1300 ℃

-Rendimiento de transmitancia: Excelente transmitancia en la banda ultravioleta a infrarroja (recubrimiento especial opcional)

Áreas de aplicación clave

fabricación de semiconductores

El tubo de cuarzo de gran diámetro (300-600 mm) sirve como componente central del horno de difusión y de la cámara de reacción LPCVD, lo que proporciona un entorno limpio y libre de contaminación para el procesamiento de obleas de silicio. Después de que un fabricante europeo de equipos semiconductores adoptara nuestro tubo de cuarzo de 450 mm, el ciclo de limpieza de la cámara de reacción se extendió de las 4 semanas originales a 8 semanas y la tasa de contaminación de partículas se redujo en un 62 %.

industria fotovoltaica

En la fabricación de células solares, se utilizan tubos de cuarzo con un diámetro de 200 a 400 mm para el proceso de recubrimiento PECVD. Nuestros tubos de cuarzo con bajo contenido de hidroxilo (OH <5 ppm) reducen eficazmente los defectos de hidrógeno en películas fotovoltaicas y mejoran la eficiencia de conversión de las células entre un 0,3 % y un 0,5 %.

Optoelectrónica e Iluminación

Nuestro tubo de cuarzo transparente de gran diámetro sirve como carcasa para lámparas de descarga de gas de alta intensidad, y nuestra fórmula de atenuación anti UV aumenta la vida útil de la lámpara de las 8000 horas convencionales a más de 12000 horas. Después de que una empresa japonesa de iluminación especial adoptara nuestro tubo de cuarzo de 380 mm, la tasa de atenuación de la luz del producto disminuyó en un 40 %.

Ingeniería Química y Laboratorio

En el campo de ventanas de observación y revestimientos de reactores en ambientes corrosivos, nuestro tubo de cuarzo mejorado con ácido bórico ha mejorado tres veces su resistencia al ácido fluorhídrico, resolviendo el problema de atomización a largo plazo de la ventana de observación para una empresa química alemana.

Análisis de ventajas del producto

1. Avance en estabilidad dimensional

Mediante un proceso de recocido único, hemos resuelto el problema de la deformación elíptica de tubos de cuarzo de gran diámetro a altas temperaturas. El producto de 600 mm de diámetro funciona continuamente durante 200 horas a 1100 ℃, con una tasa de cambio de diámetro de <0,07 %, muy por debajo del estándar promedio de la industria de 0,15 %.

2. Tecnología de control de pureza

Al adoptar un horno de fusión de arco eléctrico importado de Alemania combinado con un proceso de purificación de múltiples etapas, el contenido de impurezas metálicas clave (Na, K, Fe, Al) se controla a nivel de ppb, lo que es particularmente adecuado para aplicaciones de semiconductores sensibles a la contaminación por metales.

3. Optimización del rendimiento del choque térmico.

La tecnología de alivio de tensión térmica desarrollada independientemente ha aumentado la diferencia de temperatura de choque térmico del producto de los 1100 ℃ convencionales a 1250 ℃. Después de ser utilizados por un fabricante de preformas de fibra óptica, la tasa de agrietamiento de los tubos de cuarzo disminuyó de 3 a 5 veces por mes a cero.

4. Capacidad de personalización

Al respaldar la fabricación integrada de aberturas irregulares, conexiones de bridas y recubrimientos especiales (como películas conductoras y antirreflectantes) para reducir los pasos de procesamiento secundario del cliente, una empresa de equipos de laboratorio de EE. UU. ha reducido el tiempo de ensamblaje en un 65 % a través de nuestros componentes de cuarzo preprocesados.

Los puntos débiles de la industria que abordamos

Problema 1: La contradicción entre gran tamaño y alta precisión

Los tubos de cuarzo tradicionales tienen dificultades para controlar la uniformidad del espesor de la pared cuando su diámetro supera los 300 mm. Nuestro sistema de control síncrono de cuatro ejes garantiza una tolerancia de espesor de pared de ± 0,3 mm para productos de 600 mm, lo que ahorra a los clientes entre un 15% y un 20% de los costos de asignación de materiales.

Pregunta 2: Degradación del rendimiento a altas temperaturas

Los tubos de cuarzo ordinarios sufrirán cristalización bajo altas temperaturas prolongadas. Nuestra tecnología de tratamiento de pasivación de superficies aumenta la temperatura de inicio de la cristalización de 1050 ℃ a 1200 ℃, extendiendo la vida útil de 2 a 3 veces.

Pregunta 3: tiempo de entrega y calidad estable

El ciclo de producción convencional de tubos de cuarzo de gran diámetro dura entre 8 y 12 semanas. Hemos acortado el tiempo de entrega para especificaciones estándar por debajo de 400 mm a 4-6 semanas mediante preproducción modular y sistemas de inventario inteligentes, y los pedidos de emergencia se pueden entregar en 2 semanas.

Casos de aplicación de clientes

Caso A: la empresa fotovoltaica líder de Asia

Desafío: El reemplazo frecuente de tubos de cuarzo en el proceso PECVD (cada 6 a 8 semanas) genera un tiempo de inactividad del equipo que representa el 15 % del tiempo de producción.

Solución: Adopte nuestro tubo de cuarzo con bajo contenido de hidroxilo combinado con un nanorrevestimiento en la superficie interna

Resultado: la vida útil del tubo de cuarzo se extendió a 24 semanas, la tasa de utilización integral del equipo aumentó en un 11 % y el costo de mantenimiento anual se ahorró en $280 000.

Caso B: Dispositivo experimental de fusión nuclear de una institución de investigación europea

Desafío: Se requiere una ventana de observación de cuarzo súper grande con un diámetro de 550 mm y una longitud de 2,5 m, que debería poder soportar un vacío de 10 ⁻⁶ Pa y ciclos repentinos de enfriamiento y calentamiento.

Solución: personalizar un tubo de cuarzo con estructura compuesta de tres capas con material antirradiación agregado a la capa intermedia

Resultado: El producto pasó con éxito 2000 pruebas de ciclo térmico (temperatura ambiente -1000 ℃) y su rendimiento de retención de vacío superó los requisitos del proyecto en un 30 %. Ha estado funcionando de manera estable durante 18 meses.

Caso C: Fabricante norteamericano de vidrios especiales

Desafío: La ventana de observación del horno de vidrio debe reemplazarse cada 3 meses debido a la corrosión del vapor de sodio, lo que resulta en una parada de 24 horas.

Solución: Proporcionar tubos de cuarzo resistentes a la corrosión con modificación de superficie de alúmina

Resultado: La vida útil de la ventana de observación se ha ampliado a 9 meses, lo que reduce el tiempo de inactividad en 144 horas al año y aumenta el valor de producción en aproximadamente 850 000 dólares.

Desde semiconductores hasta nuevas energías, desde la investigación básica hasta la producción industrial en masa, el rendimiento de los tubos de cuarzo de gran diámetro como componentes clave del proceso afecta directamente la calidad y la eficiencia de producción del producto final. Brindamos soluciones de cuarzo estables y confiables a clientes globales a través de la innovación continua de materiales y la optimización de procesos.

¿Qué problemas o desafíos específicos ha encontrado al usar su tubo de cuarzo? ¿Se debe a una estabilidad térmica insuficiente, problemas de pureza o requisitos personalizados? Bienvenido a dejar un mensaje y comunicarse con nosotros. Basándonos en 20 años de experiencia en la industria, le brindaremos sugerencias específicas.

Luverre Quartz fabrica y vende una amplia gama de vidrio de cuarzo fundido de alta calidad, incluidos tubos de cuarzo fundido, placas de cuarzo fundido, varillas de cuarzo fundido, ventanas de cuarzo fundido, crisoles de cuarzo fundido, botes de cuarzo fundido, bridas de cuarzo fundido, vasos de precipitados de cuarzo fundido, instrumentos de vidrio de cuarzo fundido y más. Podemos cumplir con todo tipo de requisitos personalizados para productos de vidrio de cuarzo fundido.

Para obtener más información, no dude en contactarnos.
