El calentador de tubo de cuarzo es un tipo de equipo de calefacción ampliamente utilizado en laboratorio, calefacción industrial y fabricación de semiconductores. Su principio de trabajo se basa en el rendimiento electrotérmico y el efecto de conducción de calor del tubo de cuarzo, de modo que la energía eléctrica se puede convertir de manera eficiente en energía térmica, para calentar los objetos o medios circundantes.

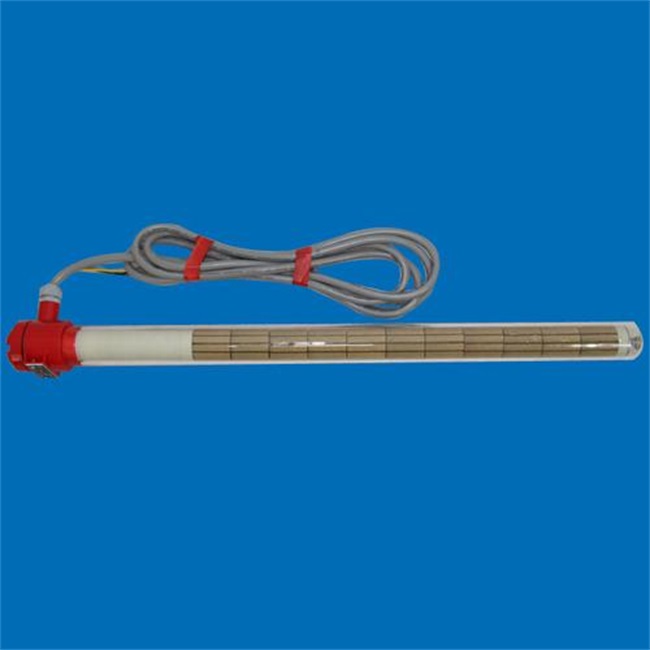

Estructura del calentador de tubo de cuarzo

El calentador de tubo de cuarzo está compuesto principalmente de las siguientes partes:

Fuente de alimentación: proporciona corriente al tubo de cuarzo, que es la base para la operación del calentador.

Controlador: se usa para ajustar la corriente y la temperatura para garantizar que el calentador pueda funcionar de manera estable y de manera segura.

Tubo de cuarzo: una tubería hecha de vidrio de cuarzo de alta pureza con buena resistencia a la temperatura, coeficiente de expansión térmica baja y conductividad del tema caliente. Los tubos de cuarzo se dividen en tubos de cuarzo huecos y tubos de cuarzo lechoso, que son ligeramente diferentes en función.

Elemento de calentamiento: el tubo de cuarzo hueco generalmente pasa a través del cable de resistencia de calentamiento, y el tubo de cuarzo blanco lechoso está equipado con material de aleación de resistencia como calentador.

Concha: generalmente hecho de acero inoxidable 304, se usa para la instalación, fijación y soporte.

Aislamiento cerámico: se usa para conectar el tubo de cuarzo a la carcasa y proporcionar aislamiento.

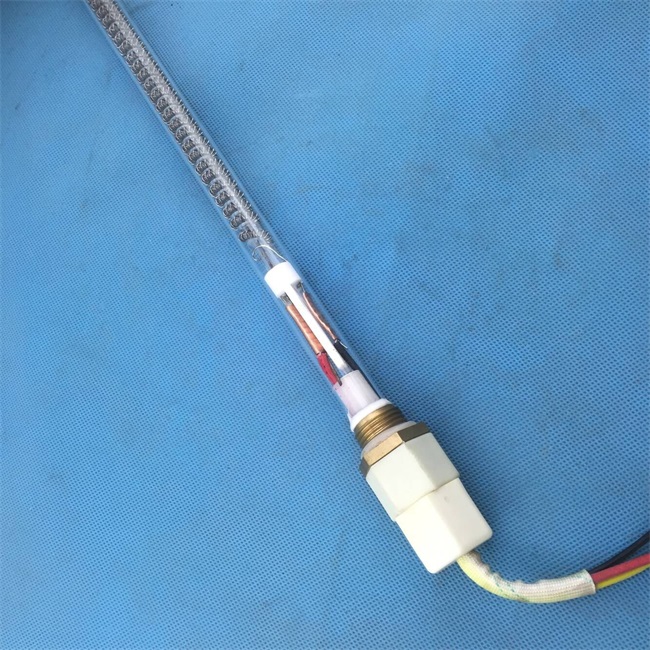

El principio de funcionamiento del calentador de tubo de cuarzo

El principio de funcionamiento del calentador de tubo de cuarzo se basa principalmente en el proceso de convertir la energía eléctrica en energía térmica. Cuando una corriente eléctrica pasa a través del elemento de calentamiento (cable de resistencia de calentamiento o material de aleación de resistencia), la energía eléctrica se convierte en energía térmica, lo que aumenta la temperatura del elemento de calentamiento. Este calor se realiza hacia afuera a través de la pared del tubo de cuarzo, calentando el objeto circundante o medio.

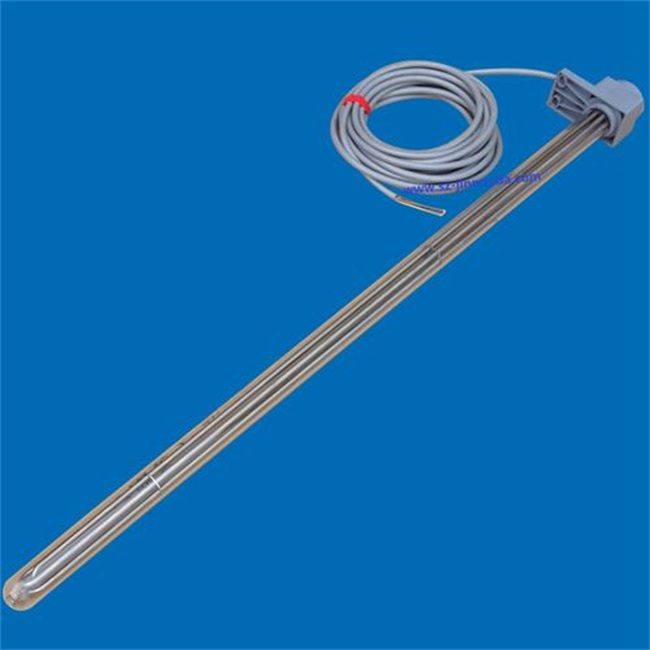

Calentador de tubo de cuarzo hueco:

La corriente pasa a través de un cable de resistencia de calentamiento, que genera calor.

El calor se realiza hacia afuera a través de la pared del Tubo de cuarzo y parte del calor se emite en forma de radiación infrarroja.

Parte de los rayos infrarrojos penetra el cuarzo y actúa directamente sobre el material calentado, y la parte es absorbida por el tubo de cuarzo, que luego se convierte en rayos de onda media y larga para radiación externa.

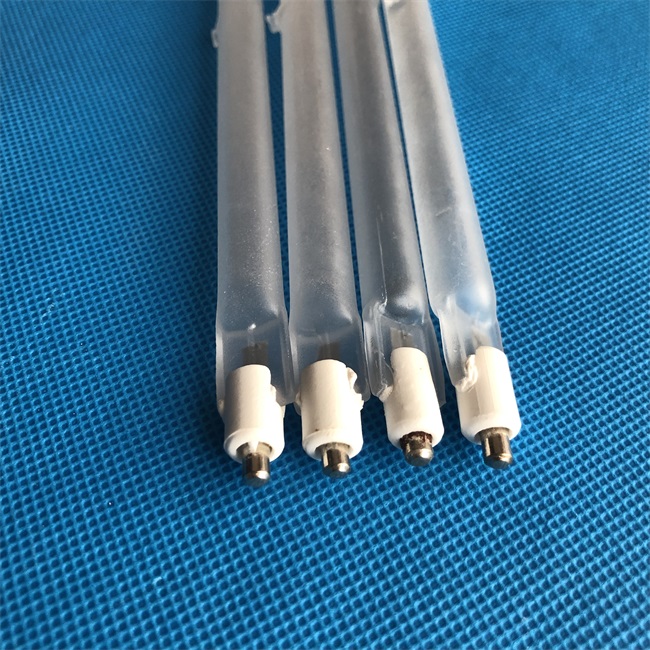

Calentador de tubo de cuarzo opalescente:

Después de la electrificación, el 95% de la luz de infrarrojo cercano y visible emitida por el cable de aleación de calefacción es bloqueada y absorbida por el tubo de cuarzo blanco lechoso.

La temperatura en el tubo aumenta para producir vibraciones moleculares de enlaces puros de silicio-oxígeno, que irradian rayos infrarrojos lejanos.

Los rayos de infrarrojo lejano con longitudes de onda superiores a 2.5 micrómetros se llaman infrarrojo lejano, y los tubos de cuarzo opalescente pueden convertir la mayor parte de la luz visible e infrarroja cercana en radiación de luz de infrarrojo lejano.

Las ventajas de los calentadores de tubo de cuarzo

Eficiencia del tema caliente: la eficiencia de convertir la energía eléctrica en energía térmica es alta, y el objeto objetivo se puede calentar rápidamente.

Calentamiento uniforme: la conductividad del calor de los tubos de cuarzo es buena, asegurando el calentamiento uniforme.

Respuesta rápida: la velocidad de calentamiento es rápida y la temperatura establecida se puede alcanzar rápidamente.

Vida larga: los tubos de cuarzo tienen alta resistencia a la temperatura, alta resistencia a la corrosión, buena estabilidad química y larga vida útil.

Precauciones para su uso

Procedimientos de operación seguros: cuando se utilice el calentador de tubo de cuarzo, siga los procedimientos de operación seguros para evitar sobrecalentamiento y sobrecarga.

Inspección periódica: verifique regularmente la fuente de alimentación del calentador, el controlador, el tubo de cuarzo y otros componentes para garantizar su funcionamiento normal.

Medidas de protección: se debe usar equipos de protección apropiados durante la operación para evitar quemaduras u otras lesiones accidentales.

Los calentadores de tubo de cuarzo se han utilizado ampliamente en muchos campos debido a sus características de calentamiento y seguridad de alta eficiencia, uniforme y rápida, así como una larga vida y seguridad.
