Le chauffage à tube de quartz est une sorte d’équipement de chauffage largement utilisé dans les laboratoires, le chauffage industriel et la fabrication de semi-conducteurs. Son principe de fonctionnement est basé sur les performances électrothermiques et l'effet de conduction thermique du tube de quartz, de sorte que l'énergie électrique puisse être efficacement convertie en énergie thermique, afin de chauffer les objets ou médias environnants.

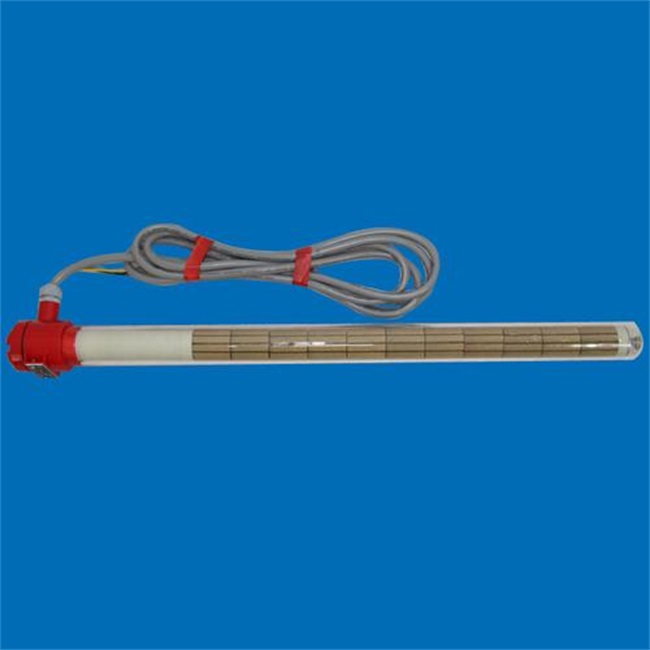

Structure du radiateur à tube de quartz

Le radiateur à tube de quartz est principalement composé des pièces suivantes :

Alimentation électrique : Fournit du courant au tube de quartz, qui constitue la base du fonctionnement du radiateur.

Contrôleur : utilisé pour régler le courant et la température afin de garantir que le chauffage puisse fonctionner de manière stable et sûre.

Tube de quartz : Un tube en verre de quartz de haute pureté avec une bonne résistance aux températures élevées, un faible coefficient de dilatation thermique et une conductivité sujet chaude. Les tubes de quartz sont divisés en tubes de quartz creux et en tubes de quartz laiteux, dont la fonction est légèrement différente.

Élément chauffant : le tube de quartz creux passe généralement à travers le fil de résistance chauffant, et le tube de quartz blanc laiteux est équipé d'un matériau en alliage de résistance comme élément chauffant.

Coque : Généralement réalisée en acier inoxydable 304, elle est utilisée pour l'installation, la fixation et le support.

Isolation céramique : utilisée pour relier le tube de quartz à la coque et assurer l'isolation.

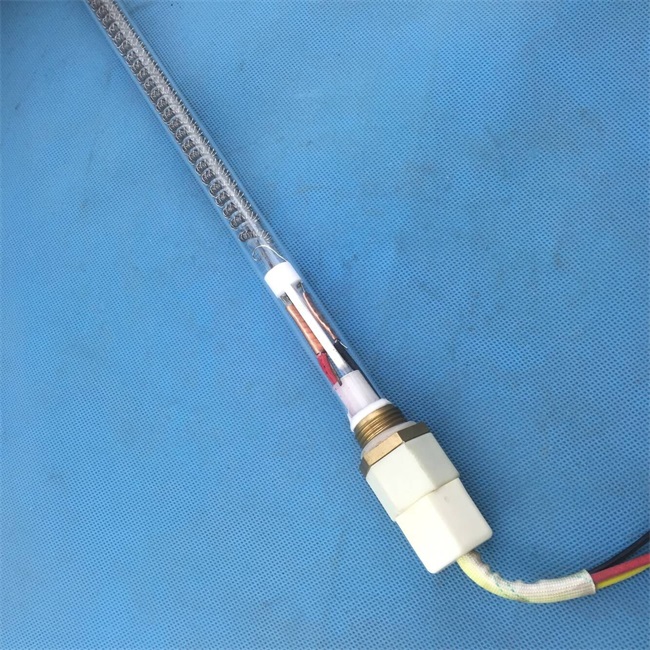

Le principe de fonctionnement du radiateur à tube de quartz

Le principe de fonctionnement du radiateur à tube de quartz repose principalement sur le processus de conversion de l’énergie électrique en énergie thermique. Lorsqu'un courant électrique traverse l'élément chauffant (fil de résistance chauffante ou matériau en alliage de résistance), l'énergie électrique est convertie en énergie thermique, ce qui augmente la température de l'élément chauffant. Cette chaleur est ensuite conduite vers l’extérieur à travers la paroi du tube de quartz, chauffant ainsi l’objet ou le milieu environnant.

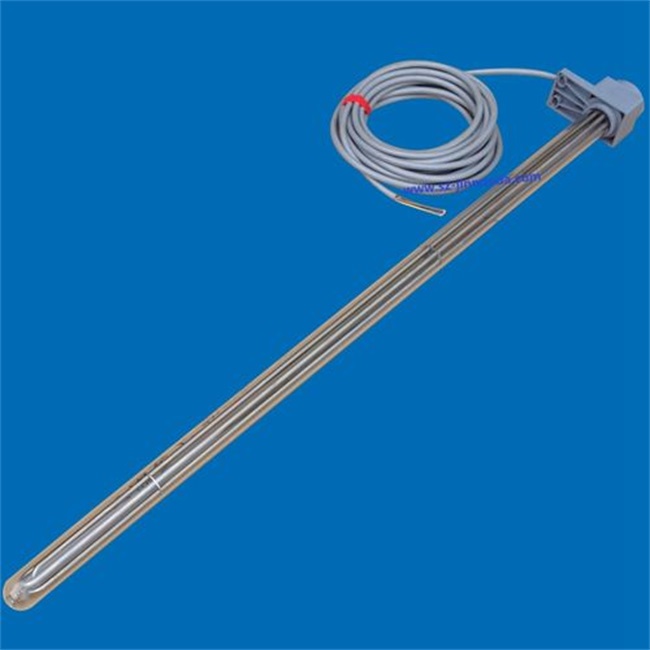

Chauffage à tube de quartz creux :

Le courant traverse un fil de résistance chauffante qui génère de la chaleur.

La chaleur est évacuée vers l'extérieur à travers la paroi du tube de quartz , et une partie de la chaleur est émise sous forme de rayonnement infrarouge.

Une partie des rayons infrarouges pénètre dans le quartz et agit directement sur le matériau chauffé, et une partie est absorbée par le tube de quartz, qui est ensuite convertie en rayons d'ondes moyennes et longues pour le rayonnement externe.

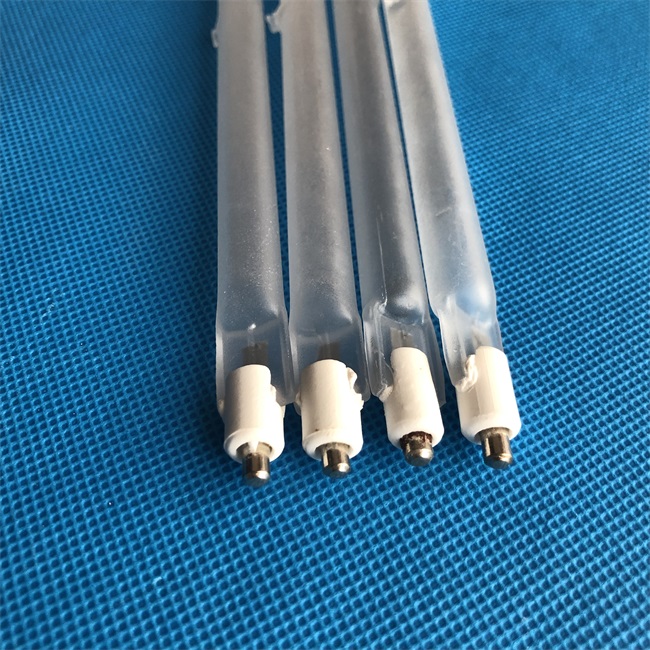

Tube chauffant en quartz opalescent :

Après électrification, 95 % de la lumière proche infrarouge et visible émise par le fil en alliage chauffant est bloquée et absorbée par le tube de quartz blanc laiteux.

La température dans le tube augmente pour produire des vibrations moléculaires de liaisons silicium-oxygène pures, qui rayonnent des rayons infrarouges lointains.

Les rayons infrarouges lointains dont les longueurs d'onde sont supérieures à 2,5 micromètres sont appelés infrarouges lointains, et les tubes de quartz opalescents peuvent convertir la plupart de la lumière visible et proche infrarouge en rayonnement lumineux infrarouge lointain.

Les avantages des radiateurs à tubes de quartz

Efficacité du sujet d'actualité : l'efficacité de la conversion de l'énergie électrique en énergie thermique est élevée et l'objet cible peut être rapidement chauffé.

Chauffage uniforme : la conductivité thermique des tubes de quartz est bonne, assurant un chauffage uniforme.

Réponse rapide : la vitesse de chauffage est rapide et la température réglée peut être atteinte rapidement.

Longue durée de vie : les tubes de quartz ont une résistance à haute température, une résistance élevée à la corrosion, une bonne stabilité chimique et une longue durée de vie.

Précautions d'emploi

Procédures de fonctionnement sûres : lorsque vous utilisez un tube chauffant à quartz, suivez des procédures de fonctionnement sûres pour éviter la surchauffe et la surcharge.

Inspection périodique : vérifiez régulièrement l'alimentation électrique, le contrôleur, le tube de quartz et les autres composants du radiateur pour garantir leur fonctionnement normal.

Mesures de protection : Un équipement de protection approprié doit être porté pendant le fonctionnement pour éviter les brûlures ou autres blessures accidentelles.

Les radiateurs à tubes de quartz ont été largement utilisés dans de nombreux domaines en raison de leur rendement élevé, de leurs caractéristiques de chauffage uniformes et rapides, ainsi que de leur longue durée de vie et de leur sécurité.
