P: Como fabricante de instrumentos ópticos o personal de I+D, ¿se enfrenta a los siguientes desafíos?

¿Necesita materiales con alta transmitancia y baja expansión térmica para garantizar la precisión de los sistemas ópticos?

¿Le preocupa la degradación del rendimiento de los componentes ópticos causada por los rayos UV o los entornos de alta temperatura?

¿Busca una ventana o un sustrato resistente a la corrosión y muy estable?

¿Necesita tamaños y formas personalizados para adaptarse a diseños de instrumentos especiales?

Respuesta: Personalizar placas de cuarzo es su solución ideal. Puede proporcionar más del 99 % de alta transmitancia (desde bandas ultravioleta a infrarrojas), un coeficiente de expansión térmica casi nulo y una excelente estabilidad química, resolviendo directamente los requisitos básicos de los instrumentos ópticos en cuanto a precisión del material, resistencia ambiental y confiabilidad a largo plazo.

En el diseño y fabricación de instrumentos ópticos modernos, la selección de componentes ópticos centrales determina directamente el rendimiento, la precisión y la confiabilidad del instrumento. La placa de cuarzo (placa de vidrio de cuarzo), como material óptico de alto rendimiento, se ha convertido en una de las opciones preferidas para instrumentos ópticos de alta gama.

Aplicaciones clave de placas de cuarzo en instrumentos ópticos.

La placa de cuarzo es un material óptico compuesto principalmente de dióxido de silicio (SiO ₂) de alta pureza, que se fabrica mediante fusión y procesamiento de precisión. En instrumentos ópticos, se utiliza ampliamente en los siguientes escenarios:

-Ventana óptica y película protectora: se utilizan como ventanas de observación para espectrómetros, microscopios, equipos láser y otros instrumentos para proteger los componentes internos de la erosión ambiental.

-Sustrato de Lentes y Prismas: Se utiliza como sustrato para lentes, prismas y reflectores en sistemas ópticos ultravioleta, visible e infrarrojo.

-Plataforma óptica de precisión: plataforma óptica utilizada para instrumentos de alta precisión, como interferómetros y máquinas de litografía, para garantizar una transmisión óptica estable.

-Embalaje del sensor: Proporciona protección de embalaje transparente y duradera para sensores ópticos en ambientes corrosivos o de alta temperatura.

Ventajas de las Placas de Cuarzo: ¿Por qué son una opción ideal para instrumentos ópticos?

Alta transparencia y amplio rango espectral

Las placas de cuarzo tienen una excelente transparencia en las bandas ultravioleta (UV), desde la luz visible hasta el infrarrojo cercano (IR) (normalmente el cuarzo de grado UV tiene una transmitancia superior al 90%). Esto lo hace adecuado para sistemas ópticos de espectro completo, especialmente insustituibles en equipos de láser ultravioleta e instrumentos de observación astronómica.

Excelente estabilidad térmica y bajo coeficiente de expansión térmica.

El coeficiente de expansión térmica del cuarzo es extremadamente bajo (aproximadamente 5,5 × 10 ⁻⁷/℃) y puede mantener una forma estable y propiedades ópticas ante cambios de temperatura altos o repentinos. Por ejemplo, en microscopios de alta temperatura o equipos ópticos aeroespaciales, las placas de cuarzo pueden evitar las aberraciones causadas por la deformación térmica.

Excelente durabilidad química y resistencia mecánica.

La placa de cuarzo es resistente a ácidos y álcalis, a la corrosión y no envejece fácilmente en ambientes húmedos o expuestos a productos químicos. Su dureza es alta (Mohs 7) y la superficie se puede pulir para lograr una planitud de grado óptico (rugosidad <1 nm), lo que la hace adecuada para recubrimientos ópticos de precisión.

Umbral de daño láser alto

Para sistemas láser de alta potencia, como máquinas de corte por láser y radares ópticos, las placas de cuarzo pueden soportar altas densidades de energía para evitar la degradación del rendimiento causada por quemaduras láser.

El problema central resuelto por la placa de cuarzo.

-Poca adaptabilidad ambiental: el vidrio óptico común tiene una alta tasa de absorción en la banda ultravioleta y es susceptible a la corrosión química. Las placas de cuarzo compensan esta deficiencia y amplían el campo de aplicación de los instrumentos en entornos especiales.

-La deformación térmica conduce a una menor precisión: en escenarios industriales o de laboratorio con grandes fluctuaciones de temperatura, las características de baja expansión térmica de las placas de cuarzo garantizan la estabilidad a largo plazo de los sistemas ópticos.

-Vida útil corta: la resistencia a la abrasión y las características antienvejecimiento de la placa de cuarzo extienden el ciclo de mantenimiento de los instrumentos ópticos y reducen el costo operativo.

¿Por qué elegirnos como proveedor de placas de cuarzo?

Capacidad de personalización profesional

Tenemos más de 19 años de experiencia en la producción de productos de cuarzo y podemos brindar servicios personalizados según las necesidades del cliente.

-Personalización flexible de tamaño y forma: admite corte circular, rectangular e irregular, con un espesor de 0,1 mm a 50 mm, y un tamaño máximo de hasta 500 mm × 600 mm.

-Control de precisión de la superficie: proporciona pulido, recubrimiento (película antirreflectante, película reflectante, etc.), perforación, biselado y otros procesos de grado óptico.

-Existen varios grados de materiales, incluido el grado UV (JGS1), el grado infrarrojo (JGS3), el cuarzo con bajo contenido de hidroxilo, etc., para satisfacer las necesidades de diferentes bandas de frecuencia.

Estricto sistema de control de calidad

Desde el cribado de la materia prima (pureza superior al 99,99 %) hasta las pruebas del producto terminado, seguimos la norma de gestión de calidad ISO 9001 para garantizar que cada placa de cuarzo:

-Uniformidad óptica (<5 × 10 ⁻⁶)

-Sin burbujas, sin impurezas (Clase 0)

-La precisión de la superficie alcanza λ/10

Servicios globales y respuesta rápida

Como fabricante profesional, brindamos soporte técnico multilingüe, soluciones de optimización logística y servicios de seguimiento posventa a clientes globales para garantizar una entrega oportuna y confiable.

Casos de solicitud de clientes (anónimos)

-Caso 1: Fabricante alemán de instrumentos ópticos.

El cliente necesita personalizar una ventana de cuarzo UV de alta transmitancia (tamaño 150 mm × 200 mm, espesor 2 mm) para el espectrofotómetro UV. La placa de cuarzo de grado JGS1 que ofrecemos tiene una transmitancia de ≥ 92 % a una longitud de onda de 250 nm, lo que resuelve para los clientes el problema de atenuación de la señal causado por la absorción de rayos UV del vidrio común y mejora la precisión del instrumento en un 30 %.

-Caso 2: Instituciones de investigación espacial americanas

La plataforma óptica utilizada por el cliente para los sistemas de detección remota por satélite debe funcionar en un entorno de -80 ℃ a 120 ℃. La placa de cuarzo de baja expansión que proporcionamos (coeficiente de expansión térmica <5 × 10 ⁻⁷/℃) garantiza la estabilidad dimensional de la plataforma bajo temperaturas extremas y el proyecto ha estado funcionando de manera estable durante 3 años.

-Caso 3: Empresa japonesa de equipos láser

La máquina de corte por láser de alta potencia del cliente requiere lentes protectoras que sean resistentes a altas temperaturas y tengan un alto umbral de daño por láser. El umbral de daño de la placa de cuarzo recubierta con una película antirreflectante que proporcionamos es de 15J/cm ⊃2; (@ 1064 nm), y la vida útil se extiende a 5 veces la del vidrio normal.

Las placas de cuarzo se han convertido en un componente indispensable de los instrumentos ópticos de alta gama debido a sus propiedades ópticas, térmicas y químicas únicas. Elegir un proveedor profesional y confiable no sólo puede mejorar el rendimiento del instrumento, sino también reducir los costos de mantenimiento a largo plazo.

Estamos comprometidos a brindar soluciones de placas de cuarzo personalizadas para clientes globales. Si necesita actualizar o personalizar instrumentos ópticos, no dude en contactarnos para obtener muestras gratuitas y soporte técnico. ¡Permítanos utilizar mano de obra profesional para ayudar a que su sistema óptico sea más preciso y duradero!

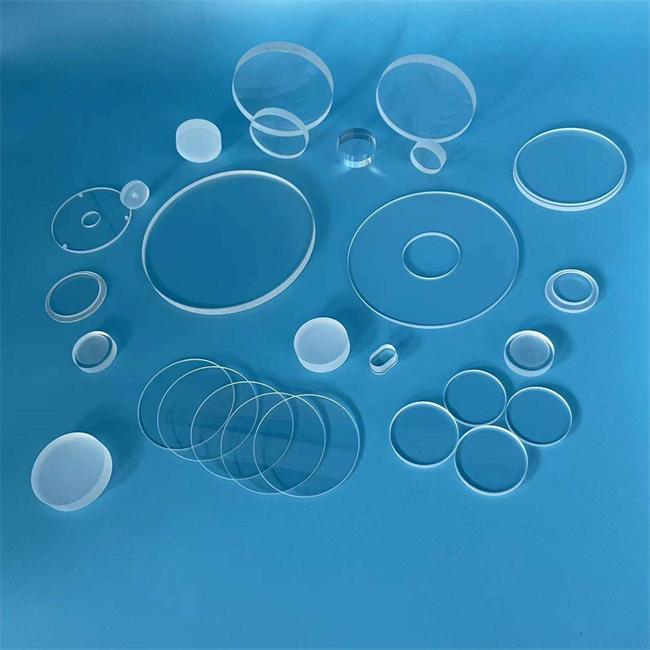

Luverre Quartz es un fabricante que se centra en la producción de diversas placas de cuarzo. Podemos producir placas de cuarzo personalizadas en diferentes tamaños y formas, como diseños cuadrados, redondos, ovalados y con otras formas especiales, según los requisitos del cliente. El procesamiento incluye corte, doblado, soldadura, etc., y hay diferentes colores disponibles, como placas de cuarzo transparente, placas de cuarzo opacas, placas de cuarzo lechoso, etc.
