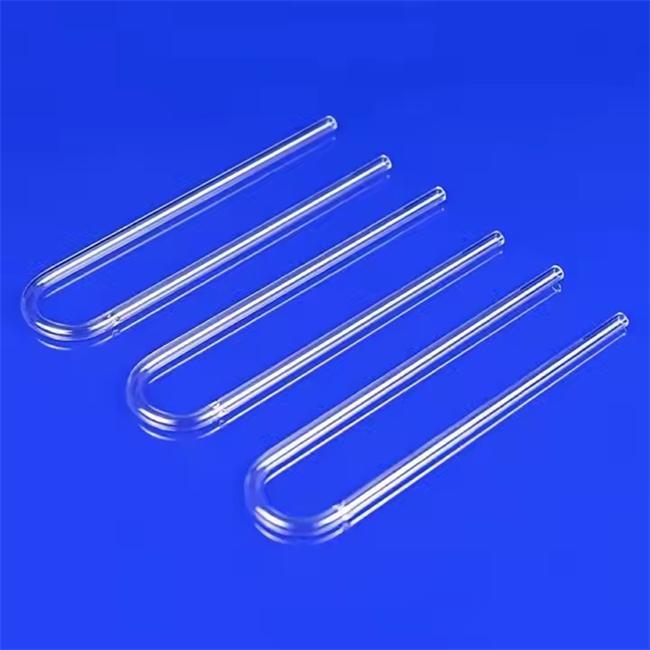

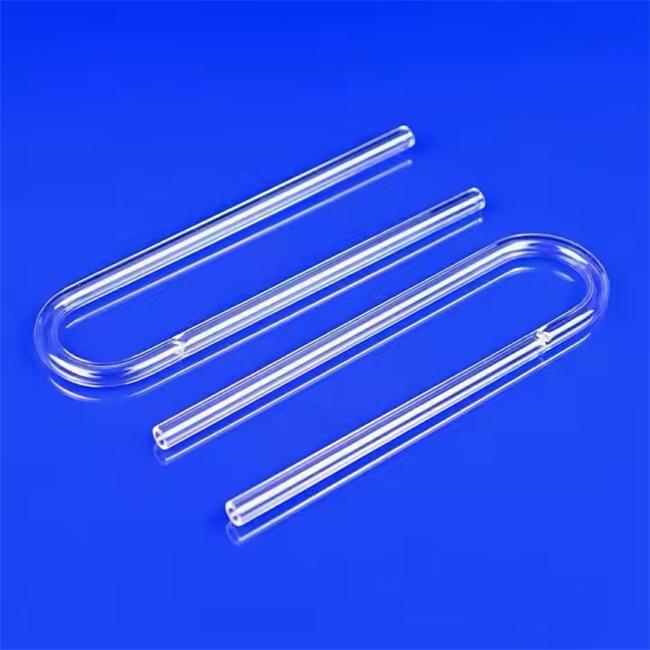

Tube de quartz transparent incurvé en forme de U chimique

Dans des scénarios difficiles tels que la synthèse chimique, la purification pharmaceutique et le traitement humide des semi-conducteurs, les matériaux des tubes doivent non seulement résister à l'érosion des acides et des alcalis forts, mais également répondre aux exigences ultimes de propreté des processus de haute pureté. Chimique Le tube de quartz transparent incurvé en forme de U , composé de quartz de haute pureté comme substrat, est conçu pour les processus chimiques complexes avec une excellente stabilité thermique, un coefficient de dilatation presque nul et une transparence de bande complète. Sa structure en forme de U peut efficacement amortir les contraintes thermiques, optimiser la disposition spatiale et fournir une solution de transport de fluide visuelle et hautement fiable pour des réactions chimiques de précision.

FAQ : questions fréquemment posées pour les utilisateurs

Q1 : À quels milieux corrosifs les tubes de quartz peuvent-ils résister ?

R : Ce produit utilise du quartz de haute pureté avec une teneur en SiO ₂ ≥ 99 %. En plus de l'acide fluorhydrique et de l'acide phosphorique à haute température, il présente une forte inertie chimique vis-à-vis de l'acide sulfurique, de l'acide nitrique, de l'eau régale et de divers solvants organiques. Une utilisation à long terme n'entraîne pas de précipitation d'ions, garantissant ainsi la pureté du milieu de traitement.

Q2 : Le coude en forme de U est-il sujet à la rupture en raison de contraintes thermiques ?

R : Nous adoptons la technologie de pliage de précision à la flamme CNC, avec une épaisseur de paroi uniforme et aucune concentration de contrainte interne au niveau de la partie pliée. Combiné au coefficient de dilatation thermique extrêmement faible du matériau quartz lui-même (5,5 × 10 ⁻⁷/℃), il maintient l'intégrité structurelle même dans des conditions de refroidissement et de chauffage soudaines (telles qu'un refroidissement rapide à partir de 800 ℃), dépassant de loin les tubes en verre ou en métal ordinaires.

Q3 : La personnalisation de taille non standard peut-elle être prise en charge ?

R : Entièrement pris en charge. Nous proposons des services personnalisés avec un diamètre extérieur allant de 8 mm à 300 mm et une épaisseur de paroi allant de 1 mm à 10 mm. Le rayon de courbure en forme de U, la longueur à deux bras et la forme du port (bouche plate, bouche élargie, connexion à bride) peuvent tous être traités individuellement selon les dessins, sans limite de quantité minimale de commande.

Valeur fondamentale du produit : relever les trois défis majeurs pour les utilisateurs

1. Résoudre le problème de la « corrosion et de la pollution » – éviter les échecs de réaction causés par la lixiviation des ions métalliques et garantir la qualité des produits chimiques de haute pureté.

2. Résolvez le risque de « fracture par choc thermique » - tolérez des changements de température sévères, améliorez la sécurité et le taux de démarrage des lignes de production continues.

3. Résolvez le problème de « l'installation difficile dans des espaces irréguliers »  : la structure en forme de U est compacte et peut être intégrée de manière flexible dans des cuves de réaction, des condenseurs et des systèmes de tubes complexes, permettant ainsi la miniaturisation des équipements et l'optimisation des canaux.

Avantages du produit et valeur de l'application

1、 Conception structurelle professionnelle, axée sur l'adaptation des processus

-Cintrage de précision en forme de U : la tolérance du rayon de courbure est contrôlée à ± 1 mm pour garantir un alignement précis avec l'interface de l'équipement lors de l'installation et éliminer le risque de fuite de liquide.

-Caractéristiques de transparence de qualité optique : transmission élevée sur toute la plage de longueurs d'onde (UV à IR), facilitant l'observation en temps réel de l'état du fluide, du processus de cristallisation ou des changements de chromaticité, particulièrement adaptée aux réacteurs photochimiques et aux dispositifs pilotes de visualisation.

-Compatibilité multi-interface : peut être tiré avec des joints à bille, des brides filetées ou des bouchons rapides directs, connectés de manière transparente à des tubes résistants à la corrosion tels que le PTFE et le PFA.

2、 Les avantages de performance absolus créent de la valeur à long terme pour les utilisateurs

-Stabilité à haute température : température d'utilisation à long terme jusqu'à 1100 ℃, résistance à la température à court terme jusqu'à 1350 ℃, adaptée à la fissuration à haute température, aux réactions catalytiques et à d'autres scénarios.

-Haute résistance mécanique : après recuit, la résistance à la flexion augmente de 30 %, ce qui la rend moins sujette aux dommages dus aux vibrations ou aux fluctuations de pression, et réduit la fréquence de maintenance et de remplacement.

-Boucle de service personnalisée : depuis la confirmation du dessin, la production d'essais d'échantillons jusqu'à la livraison par lots, le délai de livraison moyen n'est que de 5 à 7 jours ouvrables et les commandes urgentes peuvent être traitées de toute urgence.

Scénarios d'application typiques et cas clients

Scénarios d'application

-Tube de reflux visuel dans l'unité de distillation chimique

-Tube de circulation de chauffage de l'équipement de nettoyage humide à semi-conducteurs

-Serpentin de refroidissement d'échantillonnage pour bouilloire de réaction pharmaceutique

-Canal d'écoulement central du réacteur photochimique à flux continu de laboratoire

Cas : Projet de purification par distillation d'acide de haute pureté d'une des cinq plus grandes entreprises mondiales de chimie fine

Défi : Le client doit installer un tube d'observation transparent en forme de U dans le système de distillation d'acide sulfurique concentré à 180 ℃ pour surveiller la pureté du liquide de reflux. Auparavant, des tubes en verre borosilicaté importés étaient utilisés, mais après deux semaines d'utilisation, des microfissures sont apparues en raison du stress thermique et des impuretés ont précipité, entraînant une conductivité excessive de la solution acide.

Solution : Nous personnalisons un tube en forme de U en quartz de haute pureté avec un diamètre extérieur de 50 mm, une épaisseur de paroi de 3,5 mm et un rayon de courbure de 75 mm. Les deux extrémités sont épaissies à 5 mm et les brides revêtues de PTFE sont cuites. Après traitement de nettoyage de surface, la teneur totale en impuretés métalliques est inférieure à 0,5 ppm.

Effet : Fonctionnant en continu pendant 8 mois sans aucune fuite ni diminution de transparence, la conductivité de la solution acide reste stable et répond à la norme. Le client a étendu la même conception aux systèmes de surveillance en ligne des fluides corrosifs dans quatre bases de production dans le monde, et le cycle de maintenance pour un seul ensemble d'équipements a été étendu d'une fois par mois à une maintenance annuelle.

Vos canalisations de traitement sont-elles confrontées à des défis tels que la corrosion, les chocs thermiques ou les contraintes d'espace ? Nous fournissons des services complets de personnalisation des processus, depuis le diagnostic des exigences, la conception des dessins jusqu'à la livraison du produit fini. Contactez immédiatement nos ingénieurs pour des solutions exclusives de tubes de quartz en forme de U qui rendent les processus critiques plus sûrs, plus clairs et plus efficaces.

Luverre Quartz est un fabricant spécialisé dans les tubes de quartz et autres articles en quartz. Nous avons plus de 18 ans d'expérience dans la production de tubes de quartz, nous serons votre partenaire fiable sur les tubes de quartz et autres articles en quartz.

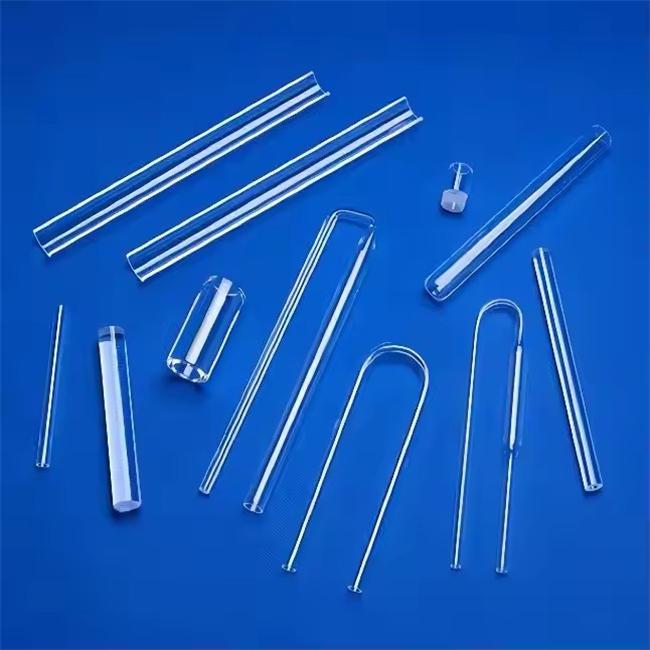

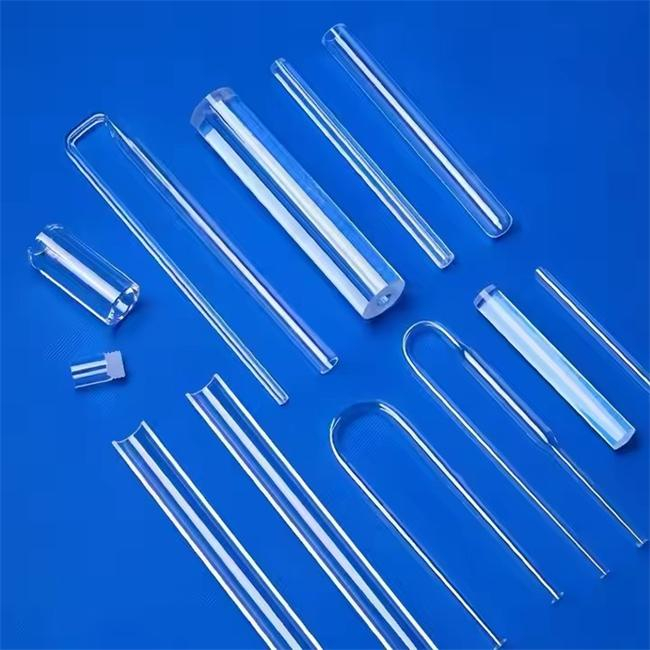

Luverre Quartz peut fabriquer des tubes de quartz personnalisés de différentes formes, telles que spirale, carré, rond, avec un traitement comprenant la découpe, le pliage, le soudage, etc., et disponibles en différentes couleurs, telles que des tubes de quartz transparents, des tubes de quartz opaques, des tubes de quartz blanc laiteux, des tubes de quartz rouge, etc.
