Le tube en verre de quartz , en tant que matériau industriel spécial constitué de dioxyde de silicium de haute pureté (SiO ₂), joue un rôle irremplaçable dans des domaines clés tels que les semi-conducteurs, les communications optiques, l'aérospatiale, l'éclairage haut de gamme et les équipements de laboratoire en raison de ses excellentes propriétés physiques et chimiques. Cependant, tous les tubes en verre de quartz ne peuvent pas répondre aux besoins de ces applications haut de gamme.

Normes fondamentales de performance physique et chimique : indicateurs techniques quantifiables

La norme relative aux tubes en verre de quartz de haute qualité se reflète d'abord dans une série de propriétés physiques et chimiques strictes et mesurables.

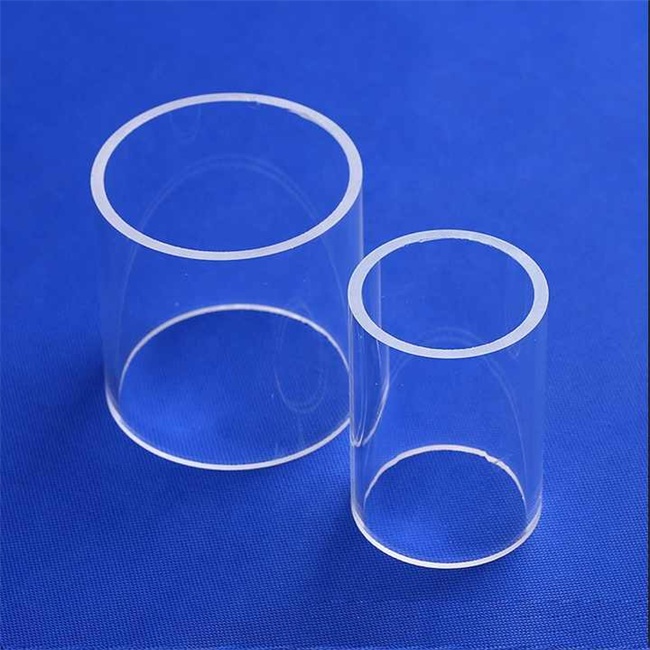

1. Pureté extrêmement élevée et faible teneur en impuretés

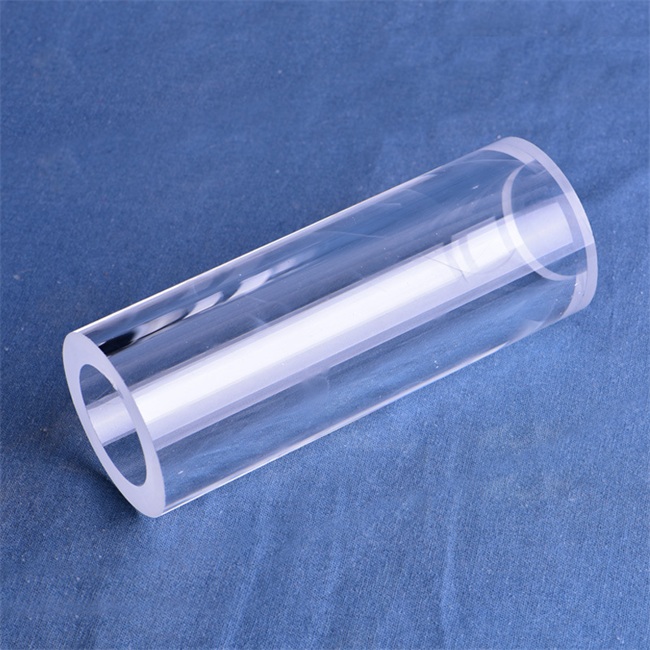

Exigence standard : la caractéristique typique des tubes de quartz de haute qualité est une pureté extrêmement élevée, avec une teneur en SiO ₂ généralement supérieure à 99,99 % (souvent exprimée par 4N, 4,5N). L’essentiel est que certains éléments d’impuretés spécifiques doivent être strictement contrôlés, tels que :

Teneur en hydroxyle (OH ⁻) : Selon l'application, il est divisé en produits à faible teneur en hydroxyle (<5 ppm) et à haute teneur en hydroxyle (>150 ppm). Les tubes à faible teneur en hydroxyle sont essentiels pour la transmission de la lumière ultraviolette ou pour les préformes de fibres optiques sensibles aux pics d'eau.

Métaux alcalins (K ⁺, Na ⁺) et impuretés de métaux lourds : Ces impuretés réduisent considérablement le point de ramollissement des matériaux et provoquent une cristallisation (perte de perméabilité) à haute température, endommageant la structure du matériau. Son contenu doit être de l’ordre du ppm (parties par million) ou même du ppb (parties par milliard).

Vérifiable : la pureté peut être déterminée avec précision par spectrométrie de masse à plasma inductif (ICP-MS) et la teneur en hydroxyle peut être vérifiée par spectroscopie infrarouge (FTIR).

2. Excellentes performances optiques

Exigences standards :

Large plage de transmission spectrale : les tubes en verre de quartz de haute qualité ont une transmission extrêmement élevée pour un large spectre allant de l'ultraviolet profond (~ 185 nm) au proche infrarouge (~ 2 500 nm) (par exemple, transmission > 85 % à 193 nm).

La transmission UV est un indicateur clé : le verre ordinaire absorbe fortement la lumière ultraviolette, tandis que le verre de quartz de haute pureté est un excellent matériau de transmission UV.

Vérifiable : la transmittance peut être mesurée avec précision à l'aide d'un spectrophotomètre UV Vis NIR, qui constitue une preuve directe pour déterminer sa qualité optique.

3. Excellentes performances thermiques

Exigences standards :

Point de ramollissement élevé : environ 1730 ℃, beaucoup plus élevé que le verre ordinaire.

Coefficient de dilatation thermique extrêmement faible : environ 5,5 × 10 ⁻⁷/℃, ce qui signifie que dans des conditions de refroidissement et de chauffage rapides (choc thermique), sa déformation est extrêmement faible et sa résistance aux chocs thermiques est excellente.

Excellente stabilité thermique : peut être utilisé pendant une longue période à une température élevée de 1100 ℃ sans ramollissement ni déformation.

Vérifiable : le coefficient de dilatation thermique peut être mesuré par un analyseur thermomécanique (TMA) et le point de ramollissement peut être déterminé par microscopie à haute température.

4. Excellentes performances mécaniques et électriques

Exigences standards :

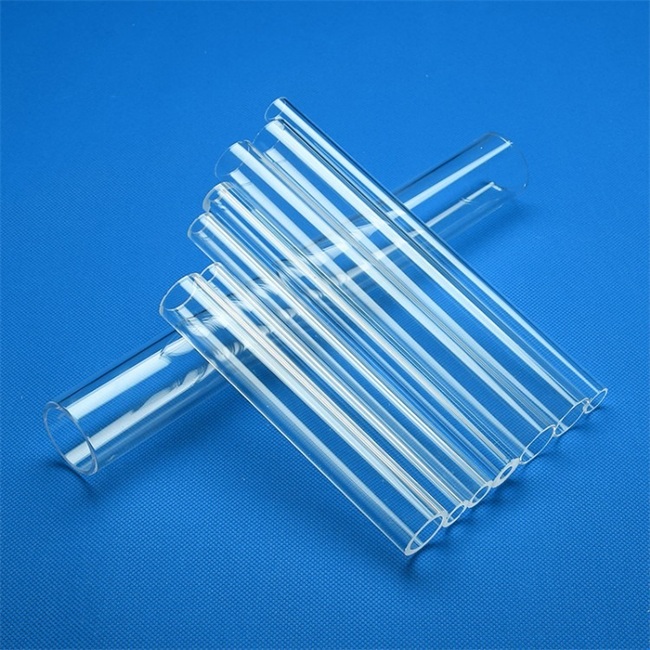

Haute dureté et résistance aux rayures : la dureté Mohs peut atteindre le niveau 7.

Excellentes performances d'isolation : la résistivité électrique peut atteindre plus de 10 ⊃1;⁶Ω· cm à température ambiante, et elle peut maintenir de bonnes performances d'isolation électrique même à des températures élevées.

Vérifiabilité : La résistivité peut être mesurée à l’aide d’un appareil de mesure à haute résistance.

Applications et avantages des produits : comment les normes se transforment en valeur

Les normes physiques et chimiques strictes mentionnées ci-dessus déterminent directement les performances des tubes en verre de quartz dans les applications haut de gamme et les problèmes qu'ils peuvent résoudre.

1. Champ d'application : fabrication de semi-conducteurs

Applications spécifiques : Utilisés comme tubes de diffusion, tubes de four, bateaux, transportant des tranches de silicium pour des processus tels que l'oxydation, la diffusion, le recuit et le CVD (dépôt chimique en phase vapeur) dans des environnements à haute température.

Problème résolu :

Norme de pureté élevée : empêche les impuretés telles que les métaux lourds de contaminer les plaquettes de silicium lors des processus à haute température, garantissant ainsi les performances électriques et le rendement des puces.

Norme de stabilité thermique élevée : garantit que les appareils à quartz ne se déforment pas ou ne se brisent pas lors de cycles thermiques répétés, prolongent la durée de vie de l'équipement et réduisent les coûts de maintenance.

Propriété anti-cristallisation : empêche les tubes de quartz de perdre leur transparence sous des températures élevées à long terme, évitant ainsi le détachement des pointes de cristal et la pollution de l'environnement du processus.

Avantages du produit : rendement élevé, faible pollution, longue durée de vie et stabilité élevée du processus.

2. Champ d'application : Communication optique

Applications spécifiques : Comme tube de base de dépôt et tube extérieur d'étirage pour préformes de fibres optiques.

Problème résolu :

Norme d'hydroxyle faible : assurez-vous que les fibres optiques ont une atténuation optique extrêmement faible dans les bandes de communication (telles que 1 310 nm, 1 550 nm), réduisant ainsi la perte de signal.

Normes de pureté et d'uniformité élevées : assurent un contrôle précis de la distribution de l'indice de réfraction du cœur et de la gaine de la fibre, permettant ainsi une transmission efficace du signal optique.

Avantages du produit : faible perte, bande passante élevée et qualité de transmission du signal fiable.

3. Domaines d'application : éclairage haut de gamme et technologie ultraviolette

Applications spécifiques : Utilisé pour les lampes au mercure, les lampes au xénon et les lampes de stérilisation aux ultraviolets.

Problème résolu :

Norme de transmission UV élevée : permet aux rayons UV de pénétrer efficacement dans le tube de la lampe pour la stérilisation, le durcissement ou comme source de lumière.

Norme de résistance aux chocs thermiques : résiste aux changements de température importants lorsque la lampe est allumée et éteinte pour éviter l'éclatement.

Avantages du produit : haute efficacité lumineuse, longue durée de vie, sûr et fiable.

Aspect et qualité de fabrication : critères d’évaluation intuitifs

En plus de leurs performances intrinsèques, les tubes en verre de quartz de haute qualité répondent également à des normes claires en matière d'apparence et de traitement.

Bulles et impuretés : Il ne doit y avoir aucune bulle, conduite de gaz, particule ou autre impureté visible sur les parois intérieures et extérieures.

Précision dimensionnelle : Les tolérances du diamètre extérieur et de l'épaisseur de paroi doivent être strictement contrôlées, nécessitant généralement ± 0,1 mm ou même moins, pour garantir une installation et une utilisation précises dans les équipements automatisés.

Douceur de la surface : la surface est lisse et uniforme, sans rayures, fissures ou défauts semblables à des nuages.

Le tube en verre de quartz de haute qualité n'est pas une simple mise à niveau du verre ordinaire. Il s'agit d'un produit de haute technologie défini par une série de normes strictes telles qu'une extrême pureté, d'excellentes performances optiques et thermiques et des dimensions géométriques précises. Ces normes ne sont pas de vains discours, elles correspondent directement à des problèmes clés tels que le contrôle de la pollution, la perte de signal et la durée de vie des équipements qui peuvent être résolus dans des domaines industriels clés tels que les semi-conducteurs, les communications optiques et l'éclairage, et se traduisent finalement par des avantages produits significatifs qui améliorent le rendement, garantissent les performances et réduisent les coûts.

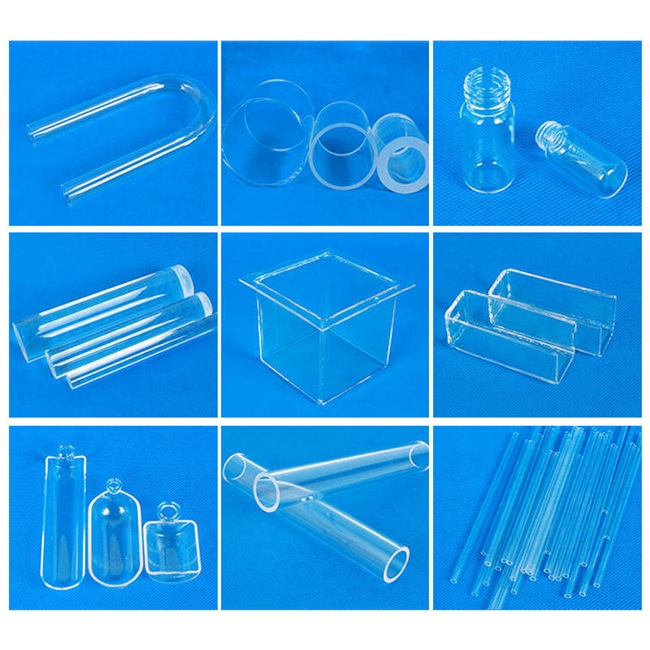

Luverre Quartz peut fabriquer des tubes de quartz personnalisés de différentes formes, telles que spirale, carré, rond, avec un traitement comprenant la découpe, le pliage, le soudage, etc., et disponibles en différentes couleurs, telles que des tubes de quartz transparents, des tubes de quartz opaques, des tubes de quartz blanc laiteux, des tubes de quartz rouge, etc.
