Le capteur de pression est un instrument de mesure de précision largement utilisé dans l'automatisation industrielle, l'aérospatiale, les équipements médicaux et d'autres domaines. Sa fonction principale est de convertir les signaux de pression en signaux électriques mesurables. Dans la conception de nombreux capteurs de pression, les tiges de quartz jouent un rôle irremplaçable en tant que composant clé.

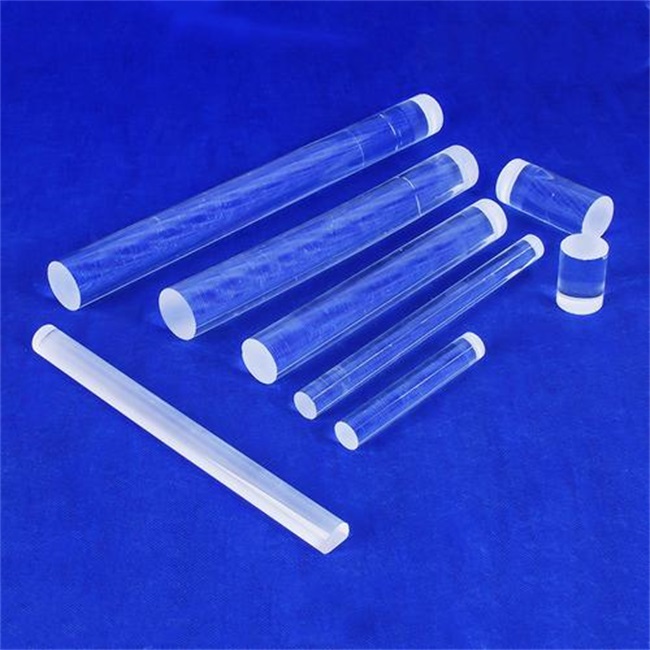

Caractéristiques de la tige de quartz

Le quartz (SiO ₂) est un minéral aux propriétés physiques et chimiques uniques, et sa forme monocristalline (c'est-à-dire le cristal de quartz) présente les caractéristiques importantes suivantes :

1. Effet piézoélectrique : les cristaux de quartz ont des effets piézoélectriques importants, qui génèrent des charges lorsqu'ils sont soumis à des contraintes mécaniques et une déformation mécanique lorsqu'un champ électrique est appliqué. Cette caractéristique de conversion d'énergie bidirectionnelle en fait un matériau idéal pour les capteurs et les actionneurs.

2. Module d'élasticité élevé : le module d'élasticité du quartz atteint 70 à 100 GPa, ce qui signifie qu'il subit une déformation minimale sous contrainte et peut fournir une précision et une stabilité de mesure extrêmement élevées.

3. Stabilité de la température : les propriétés physiques du quartz restent stables sur une large plage de températures, avec un coefficient de dilatation thermique extrêmement faible (environ 0,55 × 10 ⁻⁶/℃), ce qui permet aux capteurs à base de quartz de maintenir leurs performances dans des conditions de température extrêmes.

4. Inertie chimique : le quartz présente une excellente résistance à la corrosion de la plupart des produits chimiques et convient aux environnements industriels difficiles.

5. Valeur Q élevée : Le facteur de qualité mécanique (valeur Q) du quartz est extrêmement élevé, généralement compris entre 10 ⁴ -10 ⁶, ce qui signifie que sa perte d'énergie vibratoire est extrêmement faible et qu'il peut produire des fréquences de résonance très pointues.

Le rôle spécifique de la tige de quartz dans les capteurs de pression

1. En tant que composant sensible à la pression

Dans les capteurs de pression résonants, les tiges de quartz sont généralement conçues sous la forme de résonateurs dont la fréquence propre varie en fonction de la pression appliquée. Lorsqu’une pression est appliquée sur une tige de quartz, elle provoque des changements dans sa contrainte mécanique, ce qui modifie à son tour sa fréquence de résonance. En mesurant avec précision les changements de fréquence, l’ampleur de la pression appliquée peut être déterminée avec une grande précision.

Cette conception utilise l'effet piézoélectrique et les caractéristiques de résonance du quartz, atteignant une précision allant jusqu'à 0,01 % FS (pleine échelle), bien supérieure à celle de nombreux autres types de capteurs de pression.

2. Fournir une référence de fréquence stable

La caractéristique de valeur Q élevée des tiges de quartz leur permet de générer des fréquences d'oscillation extrêmement stables. Dans les capteurs de pression, cette sortie de fréquence stable peut servir de référence de mesure fiable, non affectée par des facteurs externes tels que les fluctuations de puissance et les interférences électromagnétiques.

Par exemple, dans le capteur de pression résonant à quartz (QRS), la tige de quartz est conçue dans une forme géométrique spécifique (telle qu'une forme de fourche, une forme de faisceau ou une forme cylindrique) et sa fréquence de résonance est linéairement liée à la pression appliquée. Cette conception peut fournir une stabilité et une répétabilité extrêmement élevées à long terme.

3. Mettre en œuvre une compensation de température

Bien que le quartz lui-même présente une excellente stabilité en température, de petits changements de température peuvent néanmoins affecter les résultats de mesure dans les applications de haute précision. Grâce à une conception intelligente, les tiges de quartz peuvent servir à la fois de composants sensibles à la pression et de capteurs de température.

Étant donné que la fréquence de résonance du quartz n'est pas seulement affectée par la pression, mais également par la température, en mesurant les changements de fréquence de deux modes de vibration différents (tels que la fréquence fondamentale et l'harmonique), la pression et la température peuvent être calculées simultanément, obtenant ainsi une fonction d'auto-compensation. Cette conception élimine le besoin de capteurs de température externes et simplifie la structure du système.

4. Améliorer la capacité anti-interférence des capteurs

L'effet piézoélectrique des tiges de quartz leur permet de convertir directement les signaux mécaniques en signaux électriques sans avoir recours à une source d'alimentation externe, ce qui les rend moins sensibles aux interférences électromagnétiques. De plus, la valeur Q mécanique élevée du quartz signifie que sa fréquence de résonance est très nette, ce qui permet de distinguer efficacement les signaux réels du bruit.

Dans les environnements industriels, cette capacité anti-interférence est particulièrement importante pour garantir que les capteurs peuvent toujours fonctionner de manière fiable dans des conditions difficiles telles que des champs électromagnétiques puissants et des vibrations.

5. Réaliser la miniaturisation et l'intégration

Les techniques modernes de microfabrication telles que la photolithographie, la gravure, etc. peuvent traiter avec précision des structures de quartz de petite taille, permettant ainsi la miniaturisation des capteurs de pression basés sur des tiges de quartz. Ce type de microcapteur peut être intégré dans divers petits appareils, tels que des dispositifs médicaux implantables, des micro robots, etc.

Par exemple, des résonateurs à quartz d'un diamètre de quelques millimètres seulement peuvent être intégrés dans des cathéters pour une surveillance en temps réel de la pression intravasculaire.

Applications typiques des capteurs de pression à tige de quartz

1. Aérospatiale : utilisé pour les systèmes de données atmosphériques des avions, la surveillance de la pression des moteurs, etc., nécessitant une précision et une fiabilité élevées.

2. Contrôle des processus industriels : Surveillez la pression à l’intérieur des pipelines et des conteneurs dans des industries telles que celles de la chimie et du pétrole.

3. Les équipements médicaux, tels que la surveillance de la pression artérielle et la mesure de la pression intracrânienne, nécessitent une miniaturisation et une biocompatibilité.

4. Surveillance environnementale : utilisé pour une surveillance précise des paramètres environnementaux tels que la mesure de la pression atmosphérique et de la profondeur de l'eau.

5. Recherche scientifique : utilisé comme étalon de pression en laboratoire ou pour la recherche en physique à haute pression.

Les tiges de quartz jouent plusieurs rôles clés dans les capteurs de pression : en tant que composants sensibles à la pression, elles permettent d'obtenir des mesures de haute précision, de fournir une référence de fréquence stable, d'obtenir une auto-compensation de la température, d'améliorer la capacité anti-interférence et de prendre en charge la conception de miniaturisation. Ces caractéristiques font des capteurs de pression à tige de quartz la solution privilégiée pour les applications de haute précision et de haute stabilité.
