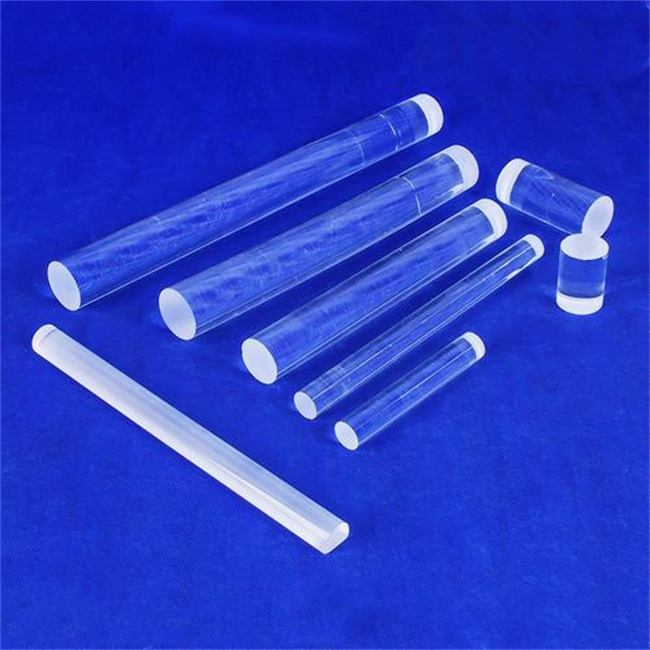

Датчик давления — это прецизионный измерительный прибор, широко используемый в промышленной автоматизации, аэрокосмической отрасли, медицинском оборудовании и других областях. Его основная функция — преобразование сигналов давления в измеримые электрические сигналы. В конструкции многочисленных датчиков давления Кварцевые стержни играют незаменимую роль в качестве ключевого компонента.

Характеристики кварцевого стержня

Кварц (SiO ₂) — это минерал с уникальными физическими и химическими свойствами, а его монокристаллическая форма (т. е. кристалл кварца) обладает следующими важными характеристиками:

1. Пьезоэлектрический эффект. Кристаллы кварца обладают значительными пьезоэлектрическими эффектами, которые генерируют заряды при воздействии механического напряжения и механическую деформацию при приложении электрического поля. Эта характеристика двунаправленного преобразования энергии делает его идеальным материалом для датчиков и исполнительных механизмов.

2. Высокий модуль упругости. Модуль упругости кварца достигает 70-100 ГПа, что означает, что он подвергается минимальной деформации под нагрузкой и может обеспечить чрезвычайно высокую точность и стабильность измерений.

3. Температурная стабильность. Физические свойства кварца остаются стабильными в широком диапазоне температур, с чрезвычайно низким коэффициентом теплового расширения (около 0,55 × 10 ⁻⁶/℃), что позволяет датчикам на основе кварца сохранять работоспособность в экстремальных температурных условиях.

4. Химическая инертность. Кварц обладает превосходной коррозионной стойкостью к большинству химикатов и подходит для суровых промышленных условий.

5. Высокое значение добротности. Механический коэффициент добротности (значение Q) кварца чрезвычайно высок, обычно составляет от 10 ⁴ до 10 ⁶, что означает, что его потери энергии вибрации чрезвычайно низки и он может создавать очень острые резонансные частоты.

Особая роль кварцевого стержня в датчиках давления

1. В качестве компонента, чувствительного к давлению.

В резонансных датчиках давления кварцевые стержни обычно имеют форму резонаторов, собственная частота которых меняется в зависимости от приложенного давления. Когда к кварцевому стержню прикладывается давление, это вызывает изменение его механического напряжения, что, в свою очередь, изменяет его резонансную частоту. Путем точного измерения изменений частоты можно с высокой точностью определить величину приложенного давления.

В этой конструкции используются пьезоэлектрический эффект и резонансные характеристики кварца, что обеспечивает точность до 0,01% полной шкалы (полная шкала), что намного выше, чем у многих других типов датчиков давления.

2. Обеспечить стабильную опорную частоту.

Высокое значение добротности, характерное для кварцевых стержней, позволяет им генерировать чрезвычайно стабильные частоты колебаний. В датчиках давления этот стабильный частотный выход может служить надежным эталоном измерений, на который не влияют внешние факторы, такие как колебания мощности и электромагнитные помехи.

Например, в кварцевом резонансном датчике давления (QRS) кварцевый стержень имеет определенную геометрическую форму (например, вилочную, балочную или цилиндрическую), а его резонансная частота линейно связана с приложенным давлением. Такая конструкция может обеспечить чрезвычайно высокую долговременную стабильность и повторяемость.

3. Внедрить температурную компенсацию.

Хотя кварц сам по себе обладает превосходной температурной стабильностью, небольшие изменения температуры все же могут повлиять на результаты измерений в высокоточных приложениях. Благодаря продуманной конструкции кварцевые стержни могут служить как чувствительными к давлению компонентами, так и датчиками температуры.

В связи с тем, что на резонансную частоту кварца влияет не только давление, но и температура, измеряя изменения частоты двух различных режимов вибрации (таких как основная частота и обертон), можно одновременно рассчитать давление и температуру, достигая функции самокомпенсации. Такая конструкция исключает необходимость во внешних датчиках температуры и упрощает структуру системы.

4. Повышение помехозащищенности датчиков.

Пьезоэлектрический эффект кварцевых стержней позволяет им напрямую преобразовывать механические сигналы в электрические без необходимости использования внешнего источника питания, что делает их менее восприимчивыми к электромагнитным помехам. Кроме того, высокое значение механической добротности кварца означает, что его резонансная частота очень резкая, что позволяет эффективно отличать реальные сигналы от шума.

В промышленных условиях эта способность защиты от помех особенно важна для обеспечения надежной работы датчиков в суровых условиях, таких как сильные электромагнитные поля и вибрации.

5. Достичь миниатюризации и интеграции.

Современные методы микрообработки, такие как фотолитография, травление и т. д., позволяют точно обрабатывать кварцевые структуры небольших размеров, что позволяет миниатюризировать датчики давления на основе кварцевых стержней. Этот тип микросенсора можно интегрировать в различные небольшие устройства, такие как имплантируемые медицинские устройства, микророботы и т. д.

Например, кварцевые резонаторы диаметром всего несколько миллиметров могут быть интегрированы в катетеры для мониторинга внутрисосудистого давления в режиме реального времени.

Типичные области применения датчиков давления с кварцевыми стержнями

1. Аэрокосмическая промышленность: используется для систем атмосферных данных самолетов, контроля давления в двигателе и т. д., требующих высокой точности и надежности.

2. Управление промышленными процессами. Контролируйте давление внутри трубопроводов и контейнеров в таких отраслях, как химическая и нефтяная.

3. Медицинское оборудование, такое как мониторы артериального давления и измерения внутричерепного давления, требует миниатюризации и биосовместимости.

4. Мониторинг окружающей среды: используется для точного мониторинга параметров окружающей среды, таких как атмосферное давление и измерение глубины воды.

5. Научные исследования: используется в качестве эталона давления в лаборатории или для исследований в области физики высокого давления.

Кварцевые стержни играют несколько ключевых ролей в датчиках давления: как компоненты, чувствительные к давлению, они обеспечивают высокоточные измерения, обеспечивают стабильную опорную частоту, достигают температурной самокомпенсации, улучшают помехоустойчивость и поддерживают миниатюризацию. Эти характеристики делают датчики давления на основе кварцевых стержней предпочтительным решением для высокоточных и стабильных приложений.
