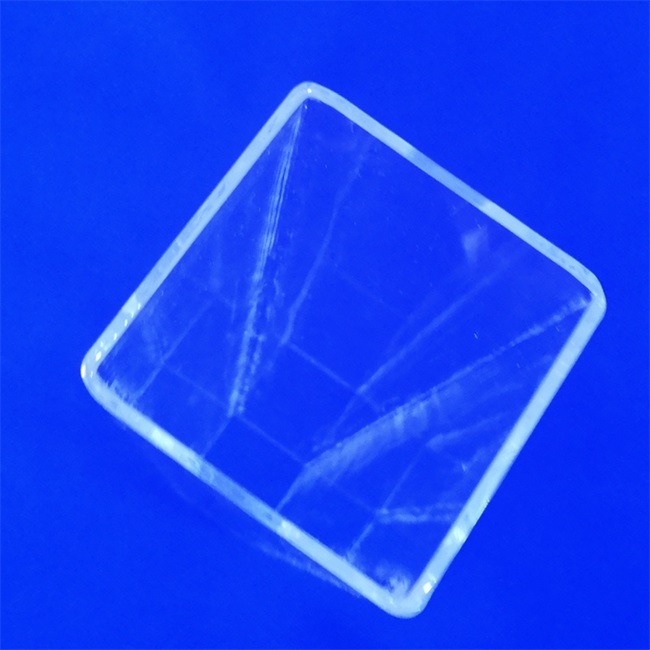

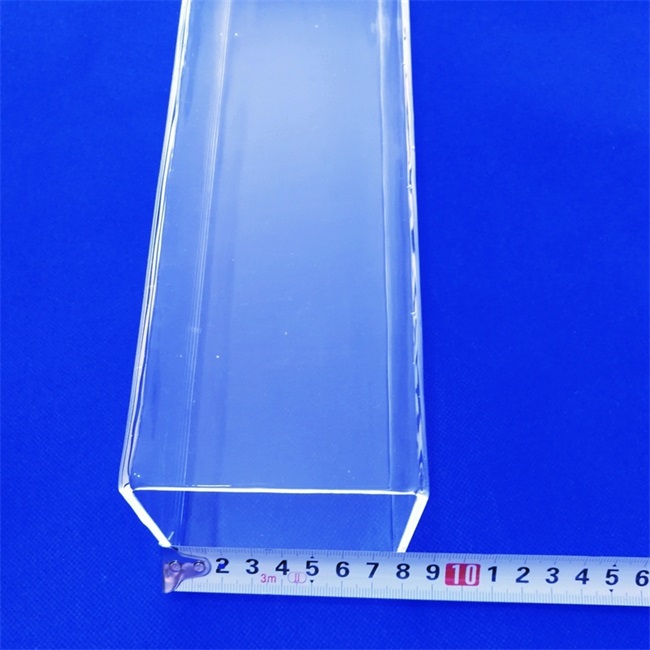

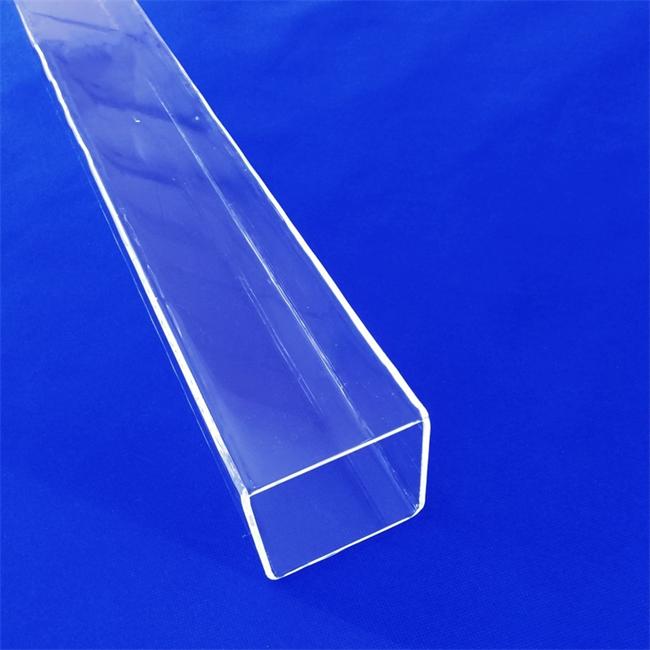

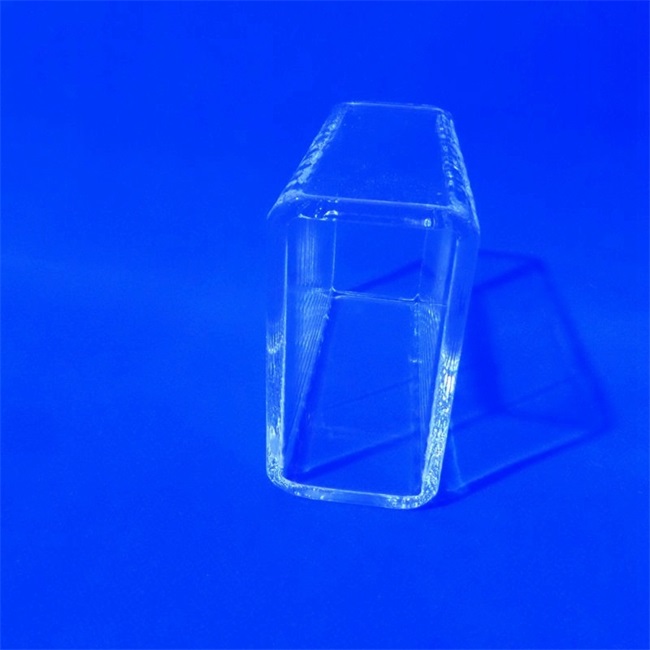

Nei campi del rilevamento ottico, dell'analisi microfluidica e degli imballaggi industriali speciali, i tubi al quarzo quadrati trasparenti sono diventati una scelta aggiornata per sostituire i tradizionali tubi rotondi grazie alla loro struttura geometrica unica e alle caratteristiche di elevata trasparenza. In qualità di produttore globale di prodotti in quarzo personalizzati, Luverre Quartz si concentra sulla produzione di tubi in quarzo quadrati di alta precisione e purezza. Dai tubi quadrati microcapillari con una lunghezza del lato di 0,3 mm ai cilindri quadrati con pareti spesse di grande diametro con una lunghezza del lato di oltre 100 mm, controlliamo rigorosamente le tolleranze dimensionali e il contenuto di idrossile e ci impegniamo a fornire soluzioni di vetro al quarzo quadrato con dimensioni personalizzabili e prestazioni tracciabili per istituti di ricerca globali, imprese di semiconduttori e optoelettroniche.

Domande frequenti da parte degli utenti

D: Perché il mio dispositivo deve utilizzare tubi al quarzo quadrati anziché tubi rotondi? I tubi quadrati saranno più soggetti a rotture?

Risposta: Il design quadrato è progettato principalmente per soddisfare i due requisiti fondamentali del posizionamento dell'installazione e del test non distruttivo dei percorsi ottici. La parete esterna quadrata può impedire il rotolamento e facilitare il fissaggio nell'apparecchio; Le pareti piatte possono ridurre efficacemente la distorsione della rifrazione della luce, particolarmente adatte per analisi spettrali o scenari di monitoraggio visivo. I nostri tubi quadrati sono stati sottoposti a ricottura di precisione, con conseguente distribuzione uniforme delle sollecitazioni e la stessa resistenza al raffreddamento e al riscaldamento rapidi dei tubi tondi, rendendoli meno soggetti a fessurazioni.

D: Devo usarlo negli indicatori di livello dei liquidi ad alta temperatura e alta pressione. Il foro interno deve essere quadrato e in grado di resistere all'impatto del vapore. Puoi farlo?

Risposta: Questa è proprio la nostra area di vantaggio. Possiamo produrre tubi a pareti spesse con cerchi esterni e angoli interni o angoli esterni ed interni, specifici per indicatori di livello dell'acqua delle caldaie o finestre di osservazione della reazione ad alta pressione. Il prodotto può funzionare a lungo in un ambiente a 1000 ℃, con elevata resistenza alla pressione e trasparenza.

D: Sto conducendo attività di ricerca e sviluppo su chip microfluidici in laboratorio e ho bisogno di capillari quadrati con una lunghezza del lato inferiore a 1 mm. La precisione del foro interno dovrebbe raggiungere il livello del micrometro. Può essere personalizzato?

Risposta: Assolutamente possibile. Disponiamo di una tecnologia di trafilatura di tubi di precisione e possiamo produrre tubi capillari di quarzo microquadrati con un diametro esterno di 0,2 mm-20 mm. La tolleranza del foro interno può essere controllata entro un intervallo compreso tra ± 0,001 mm e ± 0,005 mm, soddisfacendo pienamente i severi requisiti di controllo microfluidico e rilevamento ottico.

Applicazioni principali del prodotto

La forma unica del tubo in quarzo quadrato trasparente lo rende un componente insostituibile in molteplici ambiti. Nel campo delle caldaie e dei recipienti a pressione, i tubi a pareti spesse con cerchi esterni e quadrati interni vengono utilizzati come indicatori di livello dell'acqua a due colori, formando display distinti del livello del liquido rosso e verde attraverso fori interni quadrati. Nel campo degli strumenti analitici, i capillari microquadrati sono i componenti principali delle celle di flusso dello spettrometro e degli aghi di iniezione per cromatografia liquida e le loro pareti interne piatte possono ridurre i residui di campione. Nel campo della comunicazione ottica, funge da substrato di matrice di fibre o dispositivo capillare per garantire il posizionamento preciso delle fibre ottiche. Inoltre, nei forni a diffusione per semiconduttori, cilindri quadrati di quarzo di grande diametro possono fungere da supporti di forma speciale o camere di reazione.

Vantaggi principali del prodotto

Elevata purezza e resistenza alla corrosione: SiO₂ ha una purezza fino al 99,99% ed è resistente a tutta la corrosione acida e alcalina tranne l'acido fluoridrico, senza contaminare il mezzo di contatto.

Trasparenza di grado ottico: ha un'eccellente trasmittanza dalle bande ultraviolette a quelle infrarosse e il piano quadrato fornisce una finestra di osservazione e un canale del percorso ottico senza distorsioni.

Elevata precisione geometrica: tolleranza ridotta dei bordi, diagonale e spessore della parete uniformi e la parete esterna può essere lucidata finemente. La tolleranza dei microtubi può raggiungere ± 0,001 mm.

Forte stabilità termica: elevata temperatura del punto di rammollimento, coefficiente di dilatazione termica estremamente basso (5,5 × 10 ⁻⁷/℃), in grado di sopportare forti differenze di temperatura senza fessurarsi.

Ricco nella forma: supporta varie combinazioni strutturali come cerchi esterni ed interni (utilizzati per indicatori di livello dell'acqua), cerchi esterni ed interni (utilizzati per specchi di osservazione) e cerchi esterni ed interni (utilizzati per canali speciali).

Perché sceglierci come partner globale per la personalizzazione

In qualità di produttore di prodotti al quarzo che mira al mercato globale, siamo ben consapevoli che i clienti in diversi paesi e regioni hanno richieste diverse in termini di standard, logistica e imballaggio. Non solo forniamo prodotti, ma offriamo anche un sistema di garanzia della qualità che soddisfa gli standard internazionali. Dal momento in cui fornisci disegni o requisiti, i nostri ingegneri interverranno e consiglieranno i tipi di materie prime e le tecniche di lavorazione più adatte in base agli standard di tensione, alle norme di sicurezza e all'ambiente di utilizzo nella tua regione. Abbiamo una matura esperienza nell'imballaggio per l'esportazione (schiuma PE+scatola di legno) per garantire che i prodotti siano ancora intatti dopo il trasporto a lunga distanza in Europa, America, Giappone, Corea del Sud e altri paesi. Che tu abbia bisogno di 1 campione per ricerca e sviluppo o di 1000 materiali di consumo per la produzione di massa, ti forniamo tubi al quarzo quadrati di alta qualità tracciabili e certificati con lo stesso atteggiamento professionale.

Casi di richiesta del cliente

Background del cliente:

Un produttore tedesco di apparecchiature per l'automazione industriale sta sviluppando una nuova generazione di sensori visivi di livello dei liquidi ad alta temperatura e alta pressione per il monitoraggio di liquidi corrosivi nei recipienti di reazione chimica. I tradizionali tubi circolari al quarzo mostrano una distorsione dei bordi durante l'imaging, con conseguenti errori significativi nell'identificazione del livello del liquido. Il cliente richiede uno specchio trasparente con un cerchio esterno e una forma quadrata interna. Il diametro esterno deve essere compatibile con una flangia standard e il foro interno deve essere un canale quadrato da 8 mm x 8 mm. La tensione superficiale del liquido deve essere utilizzata per formare un'interfaccia piatta della colonna di liquido nel foro quadrato, che può essere riconosciuta con precisione con una telecamera CCD.

Di fronte alla domanda:

1. Struttura irregolare: il diametro esterno è circolare (Ø 24 mm) e il foro interno è quadrato (8 mm × 8 mm). È necessario che i quattro angoli si trasformino in piccoli archi per ridurre la concentrazione dello stress senza influenzare l'osservazione ottica.

2. Resistenza alla pressione e alla temperatura: deve funzionare stabilmente per lungo tempo in un ambiente con vapore di 220 ℃ e 2,5 MPa e il materiale deve avere zero linee di gas e zero microfessure.

3. Trasmissione della luce uniforme: la parete interna quadrata deve essere lucidata otticamente per garantire che la luce passi attraverso senza disperdersi e per garantire bordi dell'immagine nitidi.

La nostra soluzione:

Dopo aver accettato l'ordine, il team tecnico utilizza tubi grezzi di vetro al quarzo a basso contenuto di idrossile di elevata purezza e, attraverso la tecnologia di termoformatura di precisione, utilizza stampi ad albero quadrato ad alta precisione in uno stato ammorbidito ad alta temperatura per disegnare e formare una struttura circolare esterna e quadrata interna in una sola volta. Dopo la formatura, viene eseguita una ricottura di precisione per eliminare lo stress interno e la lucidatura a fiamma viene eseguita sia sulle superfici terminali che sulle pareti interne. Ogni tubo viene sottoposto a pulizia ad ultrasuoni e test ad alta pressione per garantire che non vi siano difetti nascosti.

Effetto finale:

I campioni consegnati hanno ottenuto ottimi risultati nei test in loco da parte dei clienti tedeschi. L'interfaccia della colonna di liquido formata dal foro interno quadrato è chiara e stabile e il tasso di distorsione dell'immagine è ridotto a trascurabile. Il sensore non ha mostrato alcuna fessurazione o diminuzione della trasparenza durante il test di invecchiamento continuo ad alta temperatura e alta pressione per 2000 ore. Il cliente ha elencato questo piano come progetto standard per il suo nuovo prodotto e ha firmato un contratto annuale di fornitura all'ingrosso. Il feedback dei clienti: 'Questo è il fornitore che abbiamo trovato in tutto il mondo in grado di raggiungere livelli così elevati di precisione e stabilità a lungo termine per tubi al quarzo circolari esterni e quadrati interni

Non importa dove ti trovi, se il tuo tubo quadrato al quarzo viene utilizzato per l'esplorazione delle profondità marine, esperimenti aerospaziali o apparecchiature mediche di precisione, saremo felici di discutere con te. Benvenuti a inviarci i vostri disegni o requisiti tecnici e ottenere immediatamente soluzioni e preventivi personalizzati esclusivi per il vostro mercato locale.

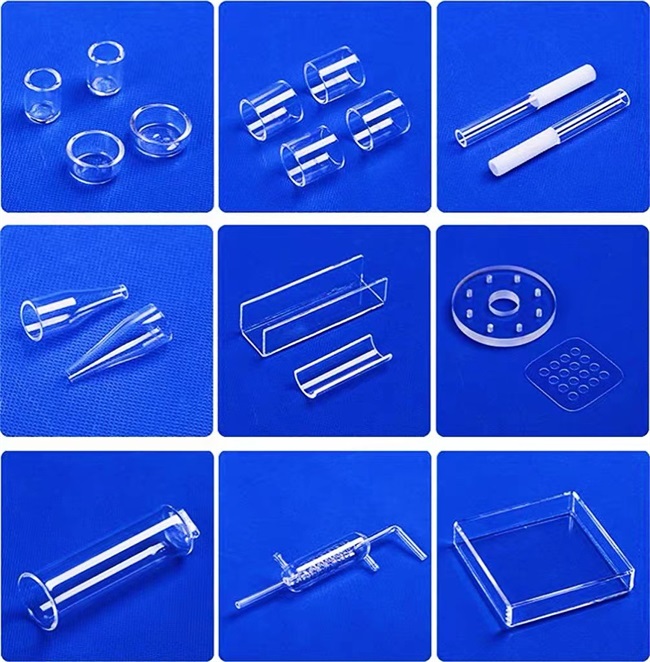

Luverre Quartz produce e vende un'ampia gamma di vetro al quarzo di alta qualità, inclusi tubi al quarzo, piastre al quarzo, aste al quarzo, finestre al quarzo, crogioli al quarzo, barchette al quarzo, flange al quarzo, bicchieri al quarzo, strumenti in vetro al quarzo e altro ancora. Siamo in grado di soddisfare tutti i tipi di requisiti personalizzati per i prodotti in vetro al quarzo.

Perchè sceglierci?

1.Siamo più esperti.

Abbiamo oltre 19 anni di esperienza nella produzione di articoli in quarzo.

2.Siamo più efficienti.

Rispondiamo alle richieste dei clienti entro 24 ore e disponiamo di un team di produzione, ingegneri e vendite altamente efficiente.

3. La nostra qualità è più garantita.

Controlliamo la qualità dai grumi di quarzo alla sabbia di quarzo e quindi ai prodotti al quarzo, abbiamo un controllo di qualità migliore e più rigoroso rispetto ad altri produttori.

4. Siamo in grado di produrre prodotti al quarzo più difficili.

Disponiamo di grandi piattaforme di macinazione e macchine per incisione di precisione che ci consentono di produrre e vendere un'ampia gamma di vetro al quarzo di alta qualità, inclusi tubi di quarzo, piastre di quarzo, aste di quarzo, finestre di quarzo, crogioli di quarzo, barchette di quarzo, flange di quarzo, bicchieri di quarzo, strumenti in vetro di quarzo e altro ancora.

5. Circa 20 anni di esperienza professionale

-Concentrandosi sulla produzione di prodotti al quarzo per un quarto di secolo

-L'esperienza lavorativa media del team tecnico supera i 15 anni

6.Rete di assistenza globale

-I nostri prodotti vengono esportati in oltre 40 paesi e regioni tra cui Europa, America, Giappone, Corea del Sud e Medio Oriente

-Supporto tecnico multilingue (inglese, tedesco, francese, spagnolo, russo, giapponese)

7. Modalità di cooperazione flessibile

Supporta ordini di prova di piccoli lotti, cooperazione a medio e lungo termine e produzione urgente per ordini urgenti, fornendo servizi OEM/ODM.
