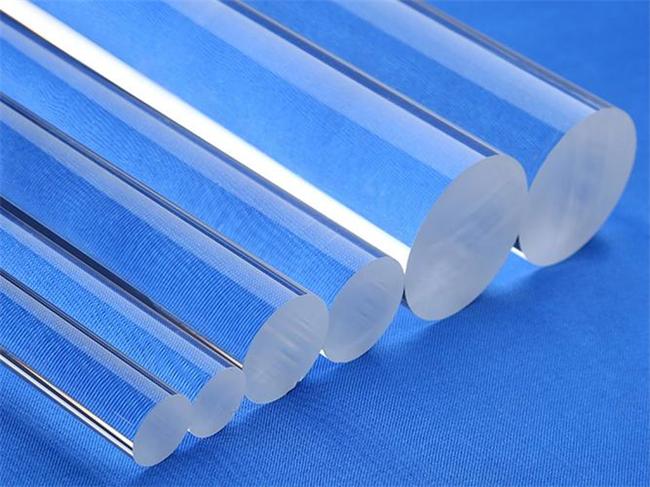

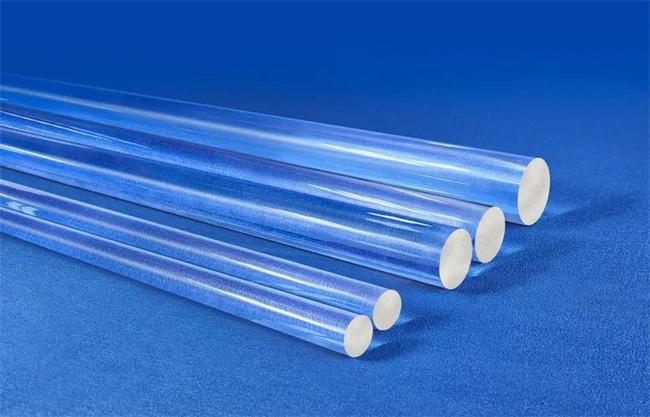

L'asta di quarzo , in particolare l'asta di silice fusa di elevata purezza, è diventata il materiale fondamentale nei sistemi ottici di fascia alta con il suo spettro ultra ampio dall'ultravioletto profondo al vicino infrarosso, elevata trasmittanza, coefficiente di dilatazione termica estremamente basso ed eccellente stabilità chimica. Che si tratti del componente principale delle macchine litografiche o del mezzo di trasmissione dei laser ad alta potenza, i suoi materiali puri e la precisa tecnologia di elaborazione garantiscono la stabilità e l'efficienza del percorso ottico in ambienti estremi, rendendolo la scelta ideale per ottenere una progettazione ottica di precisione.

Affrontare le principali sfide ottiche

Nelle applicazioni ottiche di precisione, eventuali piccoli difetti nei materiali possono portare a una diminuzione delle prestazioni dell'intero sistema. I nostri prodotti con aste di quarzo sono progettati per risolvere questi problemi fondamentali:

Eliminazione della distorsione del raggio per garantire la qualità dell'immagine e della trasmissione: controllando l'uniformità dell'indice di rifrazione all'interno del materiale, la distorsione del fronte d'onda può essere efficacemente ridotta, garantendo la stabilità di M ⊃2; fattore del raggio laser o migliorare la chiarezza del sistema di imaging ottico.

Resiste agli effetti termici e mantiene la stabilità ad alta potenza: il coefficiente estremamente basso di dilatazione termica e l'eccellente resistenza allo shock termico lo rendono quasi esente da deformazioni nei laser ad alta energia o negli ambienti ad alta temperatura, sopprimendo fondamentalmente l''effetto lente termica' e garantendo stabilità a lungo termine della posizione focale.

Realizza applicazioni a spettro completo e amplia i confini funzionali del dispositivo: dall'ultravioletto profondo a 193 nm al vicino infrarosso a 4500 nm, tutte le bande hanno un'elevata trasmittanza, consentendo a un singolo componente ottico di gestire il lavoro multibanda e soddisfare vari requisiti complessi come l'analisi spettrale e la polimerizzazione UV.

Elimina le interferenze delle impurità e migliora il rapporto segnale-rumore: il materiale in quarzo sintetico ad altissima purezza (con contenuto di impurità metalliche inferiore al livello ppb) può efficacemente evitare il fondo di fluorescenza e l'assorbimento parassitario causato dalle impurità e ottenere segnali più puri in applicazioni come la spettroscopia Raman e il rilevamento della fluorescenza.

Proprietà ottiche della bacchetta di quarzo

La nostra bacchetta al quarzo è diventata la scelta preferita per molti dispositivi di fascia alta grazie alle sue eccezionali prestazioni nelle seguenti dimensioni:

Spettro ultra ampio e alta trasmittanza

Il materiale presenta eccellenti proprietà ottiche nelle bande dell'ultravioletto (UV), della luce visibile (VIS) e dell'infrarosso (IR). Attraverso uno speciale processo di sintesi, possiamo fornire materiali con alti gruppi ossidrilici (adatti alla banda dell'ultravioletto, con basso assorbimento) o bassi gruppi ossidrilici (adatti alla banda dell'infrarosso, con deboli picchi di assorbimento) per garantire la massima trasmittanza a specifiche lunghezze d'onda. Ad esempio, ad una lunghezza d'onda di 254 nm, la trasmittanza di un'asta di quarzo spessa 10 mm può raggiungere oltre l'85%.

Massima purezza e uniformità ottica

Adottando la tecnologia avanzata del quarzo sintetico invece della semplice fusione dei cristalli naturali, il contenuto totale di impurità metalliche (come Li, Na, K, ecc.) nel materiale può essere controllato al di sotto di 0,01 ppm. Questa estrema purezza, combinata con un preciso processo di ricottura, garantisce che non vi siano strisce o bolle all'interno del materiale e che l'indice di rifrazione sia altamente uniforme, fornendo un mezzo ottico perfetto per litografia di fascia alta, interferometria e altre applicazioni.

Eccellente stabilità termica e resistenza ai danni del laser

Il punto di rammollimento dell'asta di quarzo arriva fino a 1730 ℃ e può funzionare a lungo in un ambiente di 1100 ℃. Il suo coefficiente di dilatazione termica è solo 5,5 × 10 ⁻⁷/℃, il che significa che le sue dimensioni e forma rimangono quasi invariate anche in caso di drastici cambiamenti di temperatura. Allo stesso tempo, il materiale ha una soglia di danno laser molto elevata e può resistere all’impatto dei laser continui a livello di kilowatt, rendendolo la scelta ideale per apparecchiature di elaborazione laser ad alta potenza.

Servizio di personalizzazione completo: le vostre specifiche, i nostri standard

Siamo ben consapevoli che i prodotti standardizzati non possono soddisfare le esigenze specifiche di tutti i progetti ottici. Pertanto, offriamo servizi personalizzati altamente flessibili per trasformare i vostri disegni in realtà.

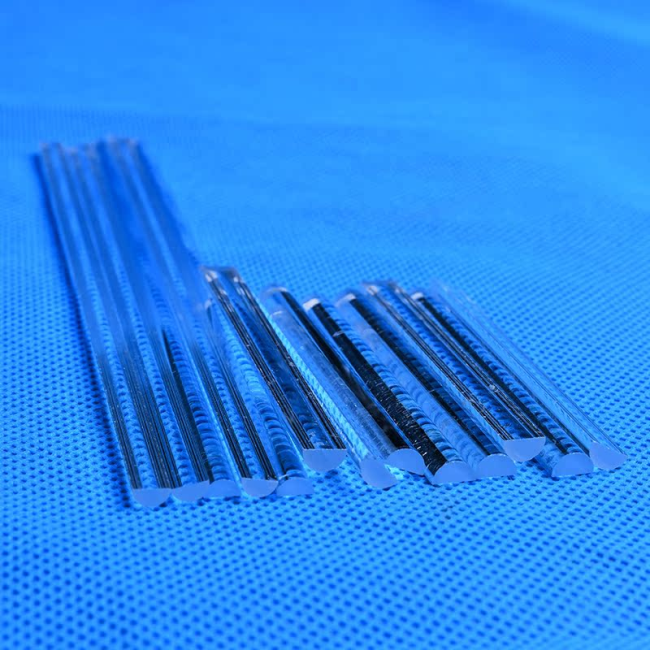

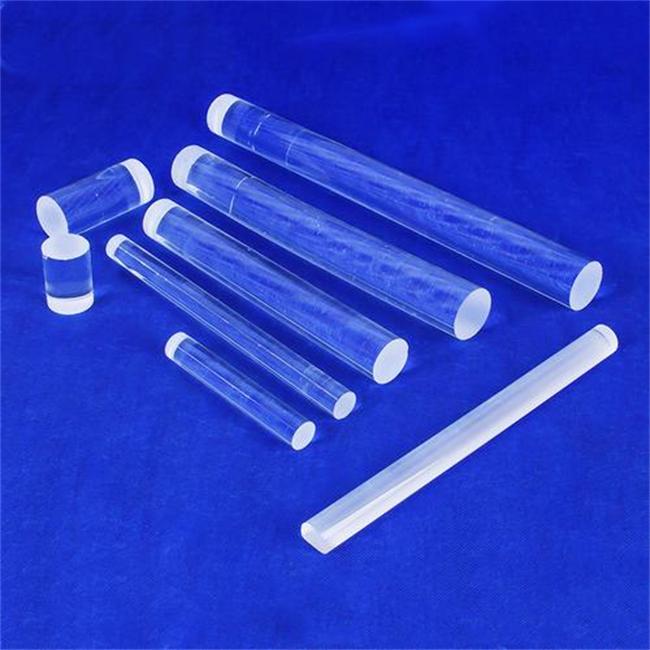

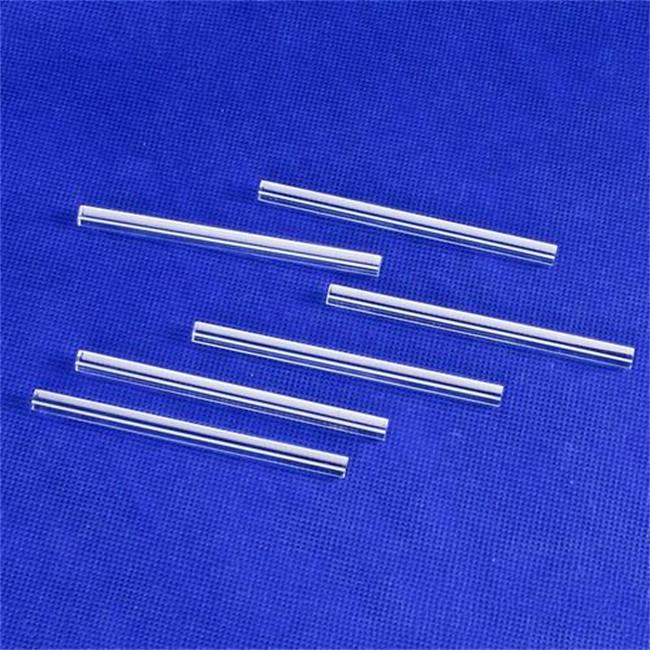

Personalizzazione delle dimensioni: dalle aste di quarzo capillare con un diametro di 1 mm alle aste di quarzo solido con un diametro superiore a 100 mm, la lunghezza più lunga può raggiungere 3000 mm. Forniamo anche aste a sezione irregolare come quadrate e ovali.

Personalizzazione di precisione: la tolleranza del diametro esterno può essere rigorosamente controllata entro ± 0,05 mm per garantire un perfetto abbinamento con il sistema ottico.

Elaborazione personalizzata: forniamo servizi di lavorazione di precisione CNC, tra cui foratura, fresatura, smussatura, scanalatura e altre forme geometriche complesse.

Trattamento superficiale: vari processi di trattamento superficiale come molatura, lucidatura, lucidatura a fiamma, ecc. Possono essere forniti in base alle esigenze per soddisfare diversi requisiti ottici e meccanici.

Caso di applicazione:

Caso 1: Aggiornamento della testa di taglio laser a fibra da 4 kW per risolvere il problema della deriva della messa a fuoco

Background del cliente: un noto produttore europeo di apparecchiature laser.

Problema affrontato: nelle sue apparecchiature di taglio laser a fibra da 4 kW, i componenti ottici originali subiranno una deformazione termica dovuta all'assorbimento di una piccola quantità di energia laser dopo un funzionamento a pieno carico a lungo termine, con conseguente deriva della posizione focale e rugosità della superficie di taglio, compromettendo seriamente la precisione e l'efficienza della lavorazione.

La nostra soluzione: forniamo ai nostri clienti bacchette di quarzo sintetico personalizzate a basso contenuto di idrossile e di elevata purezza. Ottimizzando il coefficiente di assorbimento del materiale ad una lunghezza d'onda di 1064 nm e controllando rigorosamente l'uniformità delle sue dimensioni geometriche, si garantisce che la distribuzione dell'energia sia uniforme e l'effetto termico sia ridotto al minimo quando il laser viene trasmesso all'interno dell'asta.

Risultato finale: dopo l'aggiornamento dell'attrezzatura, non è stata rilevata alcuna deriva misurabile nella posizione focale durante il test di funzionamento continuo a pieno carico di 8 ore e la scorrevolezza della sezione di taglio è stata migliorata del 30%.

Caso 2: Assistenza allo spettrometro Raman nell'ultravioletto profondo per catturare segnali deboli

Background del cliente: un importante istituto di ricerca sulla scienza dei materiali.

Di fronte al problema: quando si costruisce un sistema di spettroscopia Raman nell'ultravioletto profondo, c'è un urgente bisogno di un materiale che guidi la luce con una trasmittanza estremamente elevata inferiore a 240 nm e senza fondo di fluorescenza. Il normale vetro ottico assorbe fortemente in questa banda di lunghezze d'onda e produce una forte fluorescenza, sommergendo completamente il segnale Raman intrinseco del campione.

La nostra soluzione: abbiamo preparato per i nostri clienti barre di quarzo ad alto contenuto di idrossile utilizzando uno speciale processo di sintesi. I gruppi ossidrilici elevati possono saturare efficacemente i difetti di posti vacanti di ossigeno nelle strutture di quarzo, migliorare significativamente la loro trasmittanza nella banda ultravioletta profonda e massimizzare la soppressione dei fenomeni di fluorescenza.

Risultato finale: il cliente ha utilizzato con successo la nostra bacchetta di quarzo per raccogliere segnali Raman intrinseci chiari e puri della sostanza.

Perché scegliere noi

Non siamo solo un produttore di prodotti al quarzo, ma anche il vostro partner di fiducia per soluzioni di materiali ottici. Dalla sintesi e purificazione delle materie prime alla lavorazione meccanica di precisione e al rigoroso controllo di qualità, ogni passo incarna la nostra massima ricerca della qualità. Disponiamo di una tecnologia avanzata di fusione al plasma e di centri di lavoro CNC di precisione, in grado di fornirvi servizi completi, da prodotti standard a prodotti altamente personalizzati, garantendo che ogni prodotto consegnato possa soddisfare perfettamente le vostre esigenze applicative.

Di che tipo di asta al quarzo hai bisogno per il tuo progetto ottico?

Che si tratti di specifiche standard o personalizzazioni speciali, non esitate a contattarci in qualsiasi momento per consulenza tecnica e prezzi esclusivi. Usiamo la nostra conoscenza professionale dei materiali per aiutarvi a ottenere prestazioni ottiche ancora migliori!

Luverre Quartz produce e vende un'ampia gamma di vetro al quarzo di alta qualità, inclusi tubi al quarzo, piastre al quarzo, aste al quarzo, finestre al quarzo, crogioli al quarzo, barchette al quarzo, flange al quarzo, bicchieri al quarzo, strumenti in vetro al quarzo e altro ancora. Siamo in grado di soddisfare tutti i tipi di requisiti personalizzati per i prodotti in vetro al quarzo.
