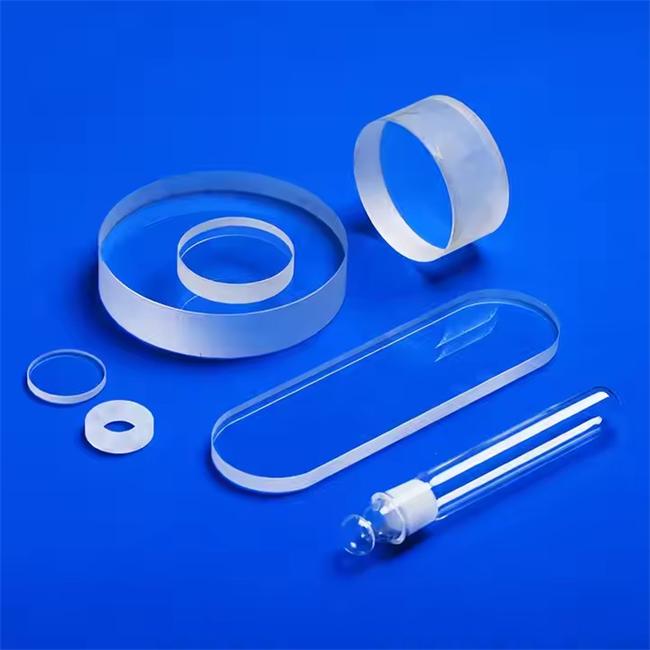

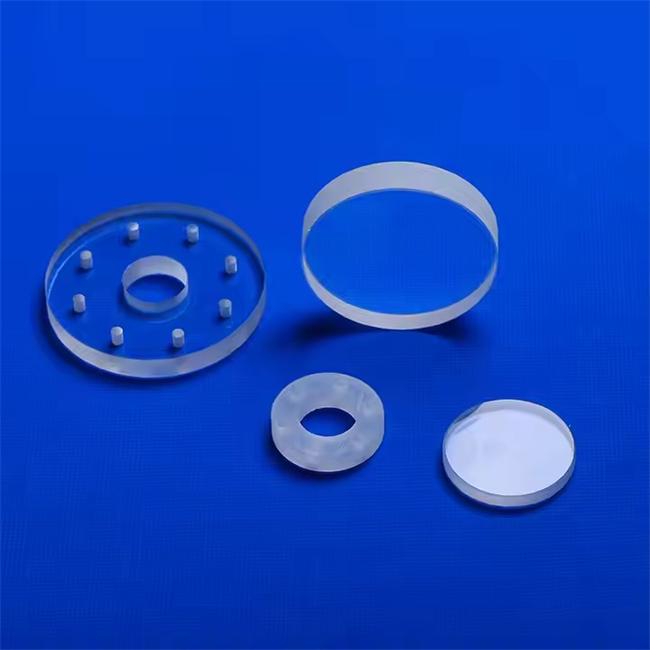

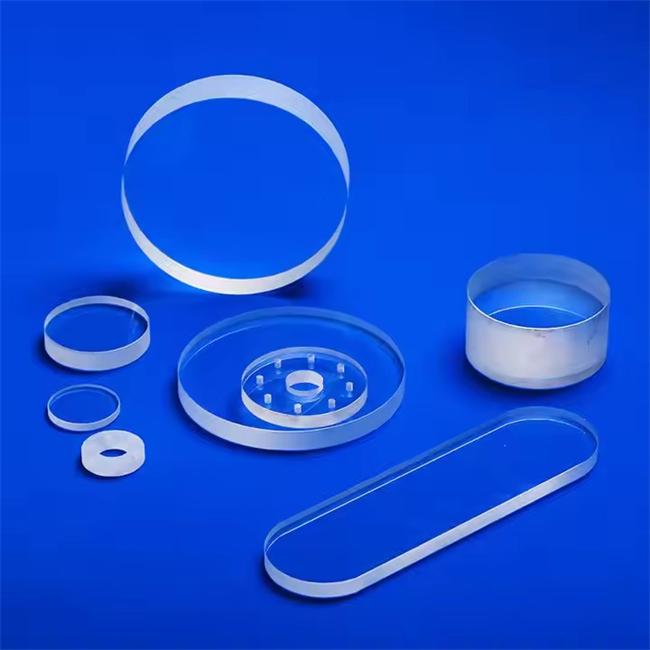

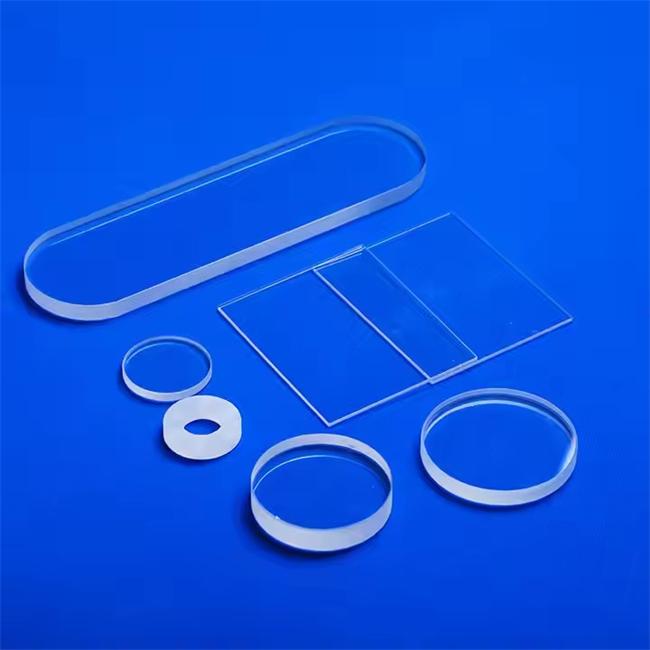

Transparant geslepen kwartsglasplaat met sleuven

Transparant gesneden kwartsglasplaat met sleuven is een kwartsproduct dat een secundaire diepe verwerking ondergaat voor uiterst nauwkeurige optische experimenten, de halfgeleiderindustrie en speciale industriële raamvereisten. Door nauwkeurig snijden en microgroefverwerking op hoogwaardig gesmolten silicasubstraat behoudt het niet alleen de hoge transmissie en hoge temperatuurbestendigheid van kwartsmateriaal zelf, maar kan het ook specifieke functies realiseren zoals nauwkeurige positionering, gasafleiding of inbedding van optische vezels. Als professionele fabrikant op maat zet Luverre Quartz zich in om standaard kwartsgrondstoffen om te zetten in technische oplossingen met uiterst nauwkeurige fysieke structuren, waardoor de pijnpunten worden opgelost waar standaardproducten niet direct kunnen worden gebruikt.

Veelgestelde vragen over producten

Vraag 1: Waarom kunnen gewone kwartsplaten op de markt niet rechtstreeks op mijn testapparatuur worden geïnstalleerd?

A: Omdat gewone kwartsplaten slechts gladde vlakken zijn en geen positioneringsstructuren hebben. Onze transparant gesneden kwartsglasplaten met sleuven zijn nauwkeurig gesneden met installatiesleuven of positioneringsgaten gereserveerd op de plaat, die perfect kunnen worden ingebed in uw apparatuurframe voor naadloze installatie en bevestiging.

Vraag 2: Hoe kan ik een uniforme gasstroom over het oppervlak van kwartsglas garanderen bij chemische reacties bij hoge temperaturen?

A: We kunnen nauwkeurig vloeigroeven met een specifieke diepte en breedte op het oppervlak van kwartsplaten bewerken. Deze microgroeven kunnen niet alleen de gasrichting geleiden, maar vergroten ook het reactiecontactoppervlak, waardoor de reactie-efficiëntie aanzienlijk wordt verbeterd.

Vraag 3: Ik moet de chip onder een microscoop bekijken, maar het dekglas is gevoelig voor verplaatsing. Hoe kan ik dit probleem oplossen?

A: We kunnen kwartsglasglijbanen aanpassen met 'voorbeeldzwembadgroeven'. Door de chip of het monster in de groef te plaatsen met wandstoppen eromheen, en deze af te dekken met een glazen deksel om een ​​gesloten observatiekamer te vormen, worden de problemen van het glijden van het monster en de verdamping van vloeistoffen opgelost.

Nauwkeurig maatwerk om de applicatie-uitdagingen in precisiescenario's op te lossen

Bij onze transparant gesneden gleufkwartsglasplaten ligt de focus niet alleen op het snijden van de vorm, maar besteden we ook aandacht aan de functionele uitvoering van de ‘groef’. Hieronder volgen de belangrijkste voordelen en toepassingsinterpretaties van het product:

1. Producttoepassingsgebieden

Opto-elektronische detectie en glasvezelcommunicatie: gebruikt als positioneringssubstraat voor glasvezelarrays (V-groef) om een ​​nauwkeurige koppeling van de vezelafstanden te garanderen.

Halfgeleiderapparatuur : Als draagschijf of gasverdeelplaat voor CVD-apparatuur (chemical vapour deposition) wordt gebruik gemaakt van sleuven om uniforme gaspaden te bereiken.

Laboratoriumanalyse: Produceer reactiechipsubstraten met microkanalen of precisieglaasjes met groeven.

Industrieel kijkglas: In de flens van het kijkglas met een afdichtgroef is een sleuf gemaakt voor het inbedden van een afdichtring om de luchtdichtheid van de vacuümomgeving te garanderen.

2. Belangrijkste voordelen op het gebied van maatwerk

Geometrische tolerantie met hoge precisie: onze tolerantie voor snijafmetingen kan worden geregeld binnen ± 0,05 mm, en de nauwkeurigheid van de groefdiepte en -breedte kan ± 0,02 mm bereiken. Of het nu een rechte groef, kruisgroef of getrapte groef is, wij kunnen ervoor zorgen dat de randen vrij zijn van chippen en microscheuren.

Uitstekende optische prestaties: hoogwaardig JGS1/JGS2 gesmolten silica is geselecteerd als basismateriaal, met een doorlaatbaarheid van meer dan 90%, een temperatuurbestendigheid van meer dan 1000 ℃ en een extreem lage thermische uitzettingscoëfficiënt om te voorkomen dat er scheuren ontstaan ​​op de groefplaats onder de drastische verandering van temperatuurverschil.

Aanpassing van elke vorm: of het nu gaat om cirkelvormig, vierkant, driehoekig of complex onregelmatig snijden; Of het nu gaat om een ​​groef, blinde groef, V-vormige groef of U-vormige groef, zolang er tekeningen of vereisten worden verstrekt, kunnen we dit bereiken via een CNC-precisiebewerkingscentrum en laserverwerkingstechnologie.

Waarom voor ons kiezen (direct leveringsvoordeel van de fabrikant)

Bronfabriek, geen tussenpersonen: we hebben rechtstreeks te maken met wereldwijde eindgebruikers (laboratoria, onderzoeksinstituten, fabrikanten van apparatuur) en bieden prijzen af ​​fabriek, wat ons een prijs- en technisch communicatievoordeel geeft ten opzichte van handelaars.

Volledige proceskwaliteitscontrole: Van de grondstoffeninspectie, het snijden, het gleuffrezen, het slijpen tot het uiteindelijke polijsten: elk stuk product ondergaat ten minste drie krachtige microscoopinspecties vóór verzending om ervoor te zorgen dat de groef glad en vrij van stofresten is.

Maatwerkvriendelijk voor kleine batches/hoge moeilijkheidsgraden: We zijn ons er terdege van bewust dat klanten uit de buitenlandse handel vaak te maken hebben met de vraag naar meerdere variëteiten en kleine batches. We hanteren geen minimale bestelhoeveelheid (MOQ), met een minimale bestelhoeveelheid van 1 stuk en ondersteuning voor het testen van monsters.

Toepassingsgevallen van klanten

Geval 1: Een Duitse fabrikant van optische testapparatuur (oplossen van sensorpositioneringsproblemen)

Eis: De klant heeft een transparant substraat nodig voor de bevestiging van een rij van 12 optische sensoren. Het substraat moet een extreem hoge vlakheid hebben en er moeten fysieke isolatiesleuven tussen elke sensor aanwezig zijn om optische signaaloverspraak te voorkomen. Tegelijkertijd moet de bodem worden voorzien van sleuven voor bedrading.

Oplossing: Wij leveren transparante kwartsplaten met een afmeting van 50x50mm. Gebruik een precisiesnijmachine om dwars op elkaar geplaatste isolatiegroeven en bedradingsgroeven met een diepte van 0,5 mm en een breedte van 1 mm op het oppervlak van de kwartsplaat te snijden. Door nauwkeurige positionering komen deze sleuven perfect overeen met de plaatsingspositie van de sensoren.

Eindeffect: Uit feedback van klanten blijkt dat de signaalinterferentie van de geïnstalleerde sensorarray met 95% is verminderd. De hoge transparantie van kwarts maakt kalibratie van het optische pad aan de onderkant uitzonderlijk eenvoudig, waardoor de prestaties van de apparatuur aanzienlijk worden verbeterd. Momenteel bevindt het zich in de fase van bulkinkoop.

Casus 2: Fluid Physics Laboratory aan een bepaalde universiteit in de Verenigde Staten (oplossen van het probleem van het observeren van microfluïdische reacties)

Eis: Onderzoekers moeten de stromingsreactie van een corrosieve vloeistof in microkanalen onder een microscoop observeren. Traditionele plastic microfluïdische chips zijn niet corrosiebestendig en hebben een slechte transparantie.

Oplossing: We gebruikten hoogwaardig JGS2-kwartsmateriaal en verwerkten een Y-vormig microkanaal met een diepte van 100 micron en een breedte van 200 micron op de kwartsplaat door middel van laserondersteunde snij- en gleuftechnologie. De kwartsplaat is optisch gepolijst om ervoor te zorgen dat het observatieoppervlak vervormingsvrij is.

Eindeffect: de kwarts-microfluïdische chip is perfect bestand tegen chemische reagenscorrosie en heeft heldere beelden onder krachtige microscopen. De onderzoekers verklaarden dat de duurzaamheid en optische prestaties van de chip de verwachtingen ruimschoots overtroffen en dat de dataverzameling voor het betreffende artikel met succes werd afgerond.

Of het nu gaat om eenvoudig rechthoekig snijden of complex gleufsteken met meerdere hoeken, wij kunnen het in elk denkbaar toepassingsscenario verwerken. Als betrouwbare buitenlandse handelsleverancier van kwartsproducten om u heen kijken wij ernaar uit uw ontwerptekeningen om te zetten in hoogwaardige fysieke producten.

Als u behoefte heeft aan transparant gesneden kwartsglasplaten met sleuven, neem dan gerust contact met ons op om tekeningen of parameters voor onderzoek te verstrekken. Wij voorzien u van professioneel technisch advies en oplossingen op maat!

Luverre Quartz is een fabrikant die zich richt op de productie van verschillende kwartsplaten. We kunnen op maat gemaakte kwartsplaten produceren in verschillende maten en vormen, zoals vierkant, rond, ovaal en andere speciaal gevormde ontwerpen volgens de eisen van de klant. De verwerking omvat snijden, buigen, lassen, enz., En er zijn verschillende kleuren beschikbaar, zoals transparante kwartsplaten, ondoorzichtige kwartsplaten, melkachtige kwartsplaten enzovoort.

Waarom voor ons kiezen?

1. Wij hebben meer ervaring.

We hebben meer dan 19 jaar productie-ervaring met kwartsartikelen.

2.We zijn efficiënter.

We beantwoorden de verzoeken van klanten binnen 24 uur en we hebben een hoog efficiënt productie-, ingenieurs- en verkoopteam.

3.Onze kwaliteit is meer gegarandeerd.

We controleren de kwaliteit van kwartsklonten tot kwartszand en vervolgens kwartsproducten, we hebben een betere en strengere kwaliteitscontrole dan andere fabrikanten.

4.We zijn in staat moeilijkere kwartsproducten te produceren.

We beschikken over grote slijpplatforms en precisie-etsmachines waarmee we een breed assortiment kwartsglas van hoge kwaliteit kunnen produceren en verkopen, waaronder kwartsbuizen, kwartsplaten, kwartsstaven, kwartsvensters, kwartskroezen, kwartsboten, kwartsflenzen, kwartsbekers, kwartsglasinstrumenten en meer.

5. Ongeveer 20 jaar professionele ervaring

-Een kwart eeuw lang focussen op de productie van kwartsproducten

-De gemiddelde werkervaring van het technische team bedraagt ​​meer dan 15 jaar

6. Wereldwijd servicenetwerk

-Onze producten worden geëxporteerd naar meer dan 40 landen en regio's, waaronder Europa, Amerika, Japan, Zuid-Korea en het Midden-Oosten

-Meertalige technische ondersteuning (Engels, Duits, Frans, Spaans, Russisch, Japans)

7. Flexibele samenwerkingsmodus

Ondersteun kleine proefbestellingen, samenwerking op middellange en lange termijn en dringende productie voor dringende bestellingen, door OEM / ODM-diensten te leveren.
