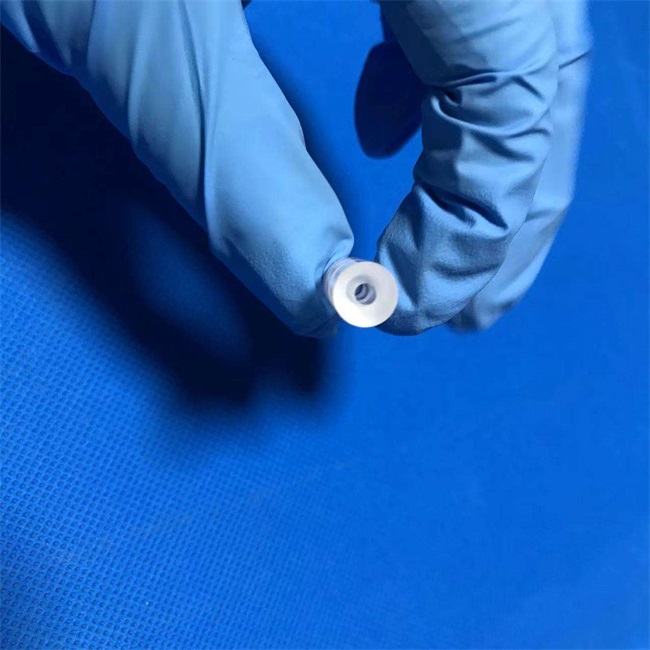

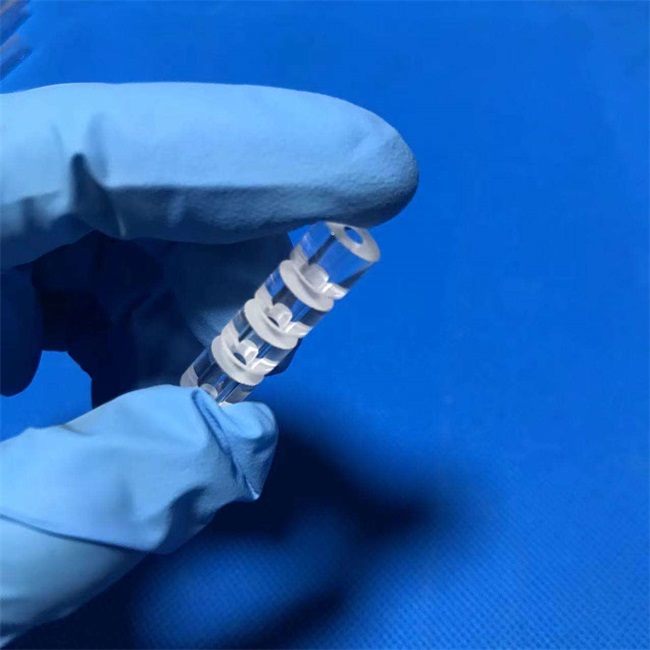

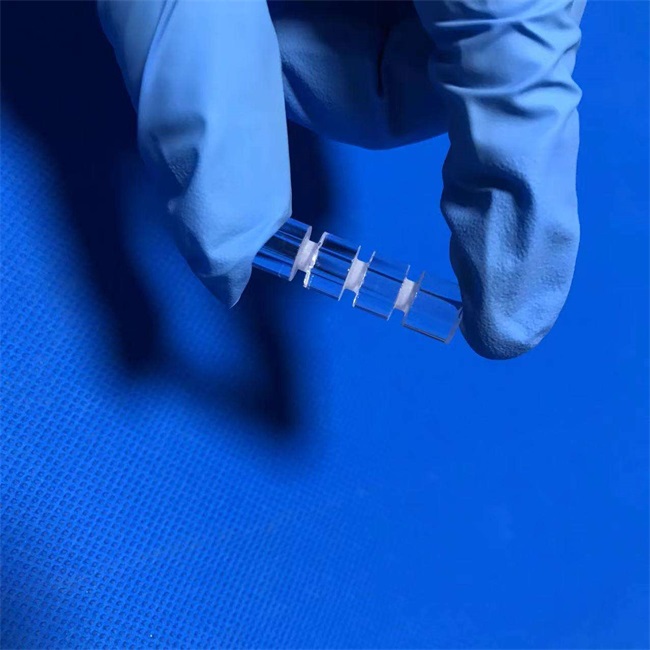

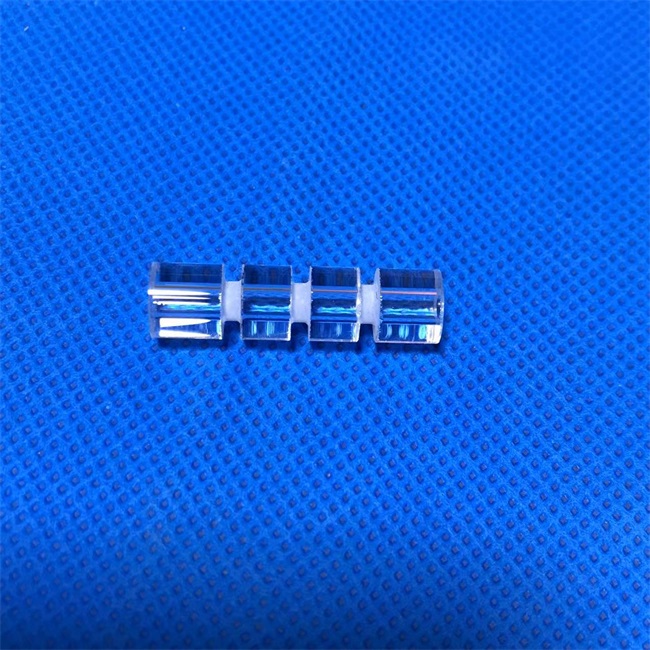

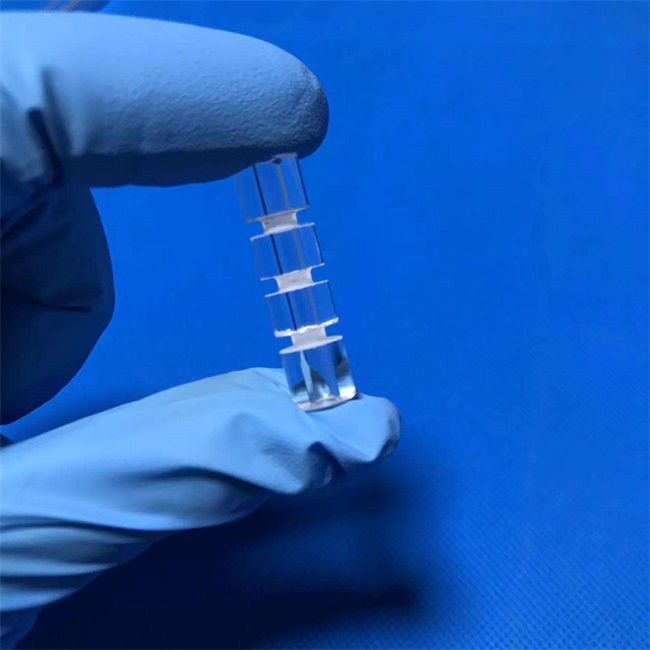

A haste de quartzo com fenda com furos circulares é um produto de quartzo de alta qualidade amplamente utilizado na indústria de precisão e em pesquisas científicas. Ele consegue orientação e controle precisos de luz, fluido, gás ou posicionamento mecânico, abrindo ranhuras específicas e estruturas de furos circulares na superfície da haste de quartzo.

FAQ: As quatro questões principais que mais preocupam os usuários

1. Que problemas práticos as estruturas de ranhuras e furos circulares podem resolver?

Ele pode controlar com precisão a direção do fluxo de líquidos ou gases, conseguir a fixação e orientação de caminhos ópticos ou completar o posicionamento mecânico e a limitação durante a montagem, evitando o acúmulo de erros quando vários componentes são combinados.

2. É adequado para ambientes corrosivos ou de alta temperatura?

É sim. O material de quartzo é resistente a altas temperaturas (até 1100 ℃ para uso a longo prazo), ácidos e álcalis fortes e possui um coeficiente de expansão térmica extremamente baixo. É adequado para condições de trabalho adversas, como semicondutores, comunicações ópticas e experimentos químicos.

3. Podemos personalizar as especificações com base na estrutura do nosso equipamento?

OK. Fornecemos personalização em tamanho real de diâmetro externo, comprimento, largura da ranhura, profundidade da ranhura, diâmetro do furo circular, distribuição da posição do furo e formato da face final, com uma abertura mínima de 0,5 mm e uma tolerância controlada dentro de ± 0,02 mm.

Qual é o ciclo de fornecimento e a quantidade mínima de pedido?

O ciclo regular de personalização é de cerca de 7 a 12 dias úteis, sem limite mínimo estrito de quantidade de pedido, suportando produção experimental de peça única e entrega rápida de pequenos lotes.

Principais áreas de aplicação do produto

-Equipamento semicondutor: usado para hastes de distribuição de gás e componentes de posicionamento de suporte de aquecedor em câmaras de processamento de wafer

-Sistemas de comunicação óptica e laser: servindo como substratos de matriz de fibra e componentes de orientação de caminho óptico em ressonadores a laser

-Equipamento laboratorial e químico: Estruturas de mistura e amostragem de fluidos em microrreatores

-Instrumentos de precisão : usados ​​como transporte de íons e componentes de calibração óptica em espectrômetros e espectrômetros de massa

Vantagens do produto

Material de quartzo de alta pureza: pureza de SiO ₂ ≥ 99%, teor de impurezas extremamente baixo, boa resistência ao choque térmico

Capacidade de usinagem de precisão: Centro de usinagem CNC de cinco eixos + processamento de microfuros a laser, moldagem única de furos de ranhura complexos

Caso de inscrição do cliente (anônimo)

Caso 1: Um fabricante europeu de módulos de comunicação óptica

Demanda

O cliente precisa usar uma haste de quartzo em um módulo de multiplexação por divisão de comprimento de onda de alta densidade para obter simultaneamente o posicionamento físico do conjunto de fibras e a orientação do meio de acoplamento do caminho óptico. São necessárias duas ranhuras paralelas em forma de V e três furos circulares verticais com diâmetro de 0,8 mm na superfície da haste, com precisão posicional de ± 0,01 mm e rugosidade superficial Ra ≤ 0,4 μm.

Solução

Usamos barra de sílica fundida de alta pureza, através da combinação de retificação de precisão e processo de perfuração a laser, primeiro formamos a ranhura em forma de V e, em seguida, usamos perfuração vertical a laser para garantir que a posição relativa entre o fundo da ranhura e o centro do furo não mude. O produto passa por uma inspeção microscópica de 100 vezes e um teste de estanqueidade antes de sair da fábrica.

Efeito final

Após a montagem do cliente, a eficiência do acoplamento de fibra aumentou 12%, o tempo de montagem foi reduzido em 30% e a taxa de rendimento do lote aumentou de 92% para 98,5%.

Caso 2: Componentes de distribuição de gás para cavidades de empresas nacionais de equipamentos semicondutores

Demanda

A haste de quartzo usada para distribuição de gás na câmara de reação do equipamento de gravação precisa ser distribuída uniformemente com 6 conjuntos de furos circulares que se cruzam ao longo da direção axial, formando um canal tampão de gás entre os furos e ranhuras. É necessário que seja resistente à corrosão do plasma CF ₄ e não se deforme a uma temperatura operacional de longo prazo de 200 ℃.

Solução

Adotamos um processo de ajuste de calor secundário, primeiro usinagem grosseira da estrutura da ranhura, depois recozimento em alta temperatura para eliminar o estresse de processamento e, finalmente, retificação de precisão até o tamanho final. Todos os furos devem ser chanfrados para evitar acúmulo de descarga.

Efeito final

Os componentes funcionaram continuamente na máquina do cliente por 5.000 horas sem deformação ou liberação de partículas, e o índice de uniformidade do gás é melhor do que os componentes originais importados. O cliente trocou todos os componentes semelhantes para serem fornecidos por nós.

Descrição do serviço personalizado

Oferecemos suporte à personalização completa dos seguintes parâmetros:

-Diâmetro externo: 1mm -80mm

-Comprimento: 5mm -1000mm

-Tipos de ranhura: ranhura em forma de U, ranhura em forma de V, ranhura retangular, ranhura em espiral

-Furos circulares: através de furos, furos cegos, furos escalonados, furos transversais

-Face final: interface plana, esférica, inclinada e roscada

-Adicional: Janela de luz, flange, estrutura de conexão sinterizada

Embora as hastes de quartzo com fenda e furos circulares sejam pequenos componentes de precisão, elas desempenham um papel crucial de acoplamento de 'função estrutural' em sistemas de fabricação e pesquisa científica de ponta. Aderimos ao pensamento de engenharia para corresponder aos cenários reais de uso de cada ranhura e furo, fornecendo aos clientes soluções de quartzo altamente confiáveis ​​e de alta precisão.

Se você precisar personalizar produtos fósseis em bastão inglês para o seu equipamento ou combinar experimentos, forneça desenhos ou explicações sobre o cenário de uso e forneceremos rapidamente um plano de processamento e um orçamento preciso. Contate-nos imediatamente para soluções exclusivas de personalização de produtos de quartzo.
