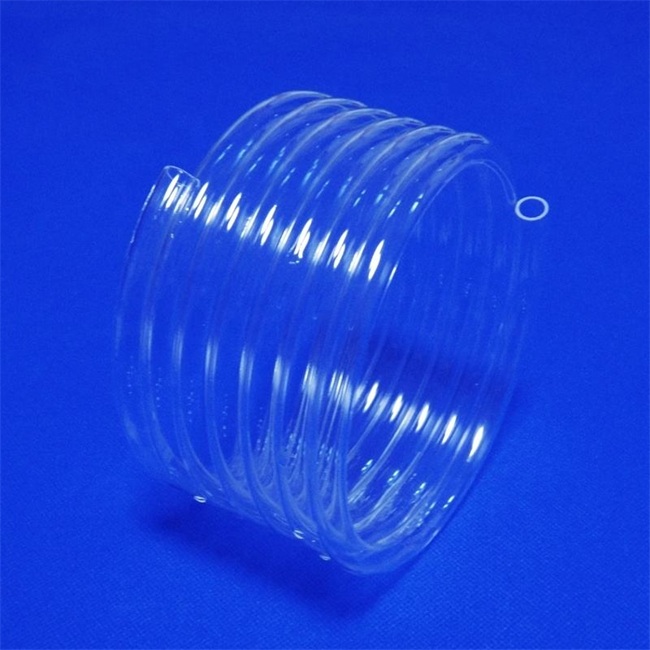

Прозрачная кварцевая спиральная трубка диаметром 200 мм.

Что может решить кварцевая спиральная трубка для вашего проекта?

Вопрос: При высоких температурах или агрессивных средах обычные стеклянные трубки склонны к поломке или деформации. Как мы можем найти более надежные альтернативные материалы?

Ответ: 200 мм. прозрачная кварцевая спиральная трубка изготовлена ​​из кварцевого материала высокой чистоты и может выдерживать высокие температуры выше 1200 ℃, а также резкие воздействия охлаждения и нагрева, принципиально решая проблему недостаточной термической стабильности.

Вопрос: Какой материал наиболее подходит для наблюдения или проведения света через трубки с высокой оптической прозрачностью, сохраняя при этом химическую инертность?

Ответ: Эта кварцевая спиральная трубка имеет светопропускание более 93% и превосходную коррозионную стойкость к большинству кислот и щелочей, идеально отвечая двойным требованиям визуализации и коррозионной стойкости в таких отраслях, как химическая и полупроводниковая.

Вопрос: Сложно приобрести трубы нестандартных размеров или специальной формы. Как мы можем быстро получить индивидуальные решения?

Ответ: Мы предоставляем комплексные индивидуальные услуги, начиная с диаметра, толщины стенки, угла спирали и заканчивая методом соединения, поддерживая мелкосерийное пробное производство и заканчивая крупномасштабным производством, сокращая цикл исследований, разработок и закупок.

Обзор продукта

Прозрачная кварцевая спиральная трубка диаметром 200 мм представляет собой специальный трубопровод, изготовленный из природного кварцевого песка высокой чистоты с использованием процессов высокотемпературного плавления и прецизионного формования. Его уникальная спиральная структура обеспечивает максимальное расширение площади теплообмена в ограниченном пространстве, сохраняя при этом превосходные характеристики, присущие кварцевому материалу.

Ключевые параметры производительности

-Класс чистоты: содержание SiO ₂ ≥ 99,99%.

-Рабочая температура: длительное использование ≤ 1150 ℃, кратковременное допуск ≥ 1200 ℃.

-Коэффициент теплового расширения: 5,5 × 10 ⁻⁷/℃ (20-1000 ℃), около 1/15 обычного стекла.

-Характеристики пропускания: отличный коэффициент пропускания в диапазоне длин волн от ультрафиолетового до инфракрасного (170–2500 нм).

-Механическая прочность: прочность на сжатие ≥ 800 МПа, прочность на изгиб ≥ 70 МПа.

-Химическая стабильность: устойчива почти ко всем кислотным воздействиям, за исключением плавиковой кислоты и горячей фосфорной кислоты.

Преимущества конструкции спиральной структуры

1. Эффективность использования пространства: при той же проектируемой площади эффективная площадь тепломассообмена увеличивается на 40-70%.

2. Распределение напряжений: спиральная форма естественным образом рассеивает тепловые напряжения, снижая общую концентрацию концевых напряжений в прямых трубах.

3. Гидродинамика: содействие переходу ламинарного потока в турбулентность, повышение эффективности смешивания и теплопередачи.

4. Простота установки: уменьшает количество точек подключения, снижает риск утечек и облегчает интеграцию системы.

Основные области применения

Производство полупроводников: трубопроводы термообработки для диффузионных печей, реакционных камер CVD и транспортировка газов с требованиями высокой чистоты.

Фотоэлектрическая промышленность: смотровые окна и соединительные компоненты для производства поликристаллического кремния и печей для выращивания кристаллов

Химическая и фармацевтическая промышленность: процессы реакции, дистилляции и конденсации высокоагрессивных сред, визуальный контроль трубопроводов

Исследовательские инструменты: индивидуальные компоненты для оборудования спектрального анализа и высокотемпературных реакционных устройств.

Светотехническая промышленность: защитные чехлы для специальных светильников, теплоотводящие конструкции для мощного осветительного оборудования.

Исследования в области новой энергетики: экспериментальные и производственные системы для топливных элементов и высокотемпературных электролизеров

Индивидуальный объем услуг

Мы предоставляем комплексные индивидуальные решения:

-Индивидуальный размер: диапазон диаметров 80–500 мм, длина может быть отрезана по мере необходимости, угол спирали регулируется от 15 до 60 °.

-Выбор толщины стенки: стандартная толщина стенки 1,5-6,0 мм, может быть увеличена до 10 мм для специальных применений.

-Способы соединения: различные схемы уплотнения, такие как фланцевое соединение, стыковка шлифовального соединения, компенсационное соединение и т. д.

-Обработка поверхности: полировка пламенем, матовая обработка, шлифовка определенных участков и т. д.

-Интеграция навесного оборудования: интегрированная конструкция монтажного основания датчика температуры, смотрового окна, порта для отбора проб и т. д.

Наши основные сильные стороны

Контроль материалов: наша собственная производственная линия по очистке сырья обеспечивает постоянство партий с содержанием примесей тяжелых металлов <5 частей на миллион.

Знание процессов: освоение основных процессов, таких как непрерывное плавление и вакуумная формовка, с лучшими в отрасли показателями производительности.

Система испытаний: каждая партия продукции проходит спектральный анализ, испытания на высокотемпературную усталость и испытания на циклическое давление.

Техническое сотрудничество: предоставление консультаций по приложениям и оптимизации дизайна, а также совместная разработка решений с клиентами.

Глобальная логистика: поддержка доставки DDP/DAP в основные порты мира с помощью профессиональной амортизирующей упаковки.

Типичные случаи применения клиентов

1. Европейский производитель полупроводникового оборудования: трубки предварительного нагрева для нового оборудования для атомно-слоевого осаждения (ALD). После замены оригинальных трубок из нержавеющей стали загрязнение частицами снижается на 90 %, а циклы технического обслуживания продлеваются в три раза.

2. Японская химическая компания: Модернизация и обновление системы рекуперации соляной кислоты, кварцевая спиральная трубка выдерживает горячую среду соляной кислоты с концентрацией 30%, а время непрерывной работы системы увеличено с 6 месяцев до 3 лет без замены.

3. Американская исследовательская лаборатория: основной компонент экспериментального устройства с концентрированным солнечным термохимическим циклом, который стабильно работает более 5000 часов при циклической температуре 1100 ℃ без значительного снижения производительности.

4. Ведущее фотоэлектрическое предприятие Китая: проект модернизации системы подачи газа аргона в монокристаллической печи, который сокращает время установки на 60% и скорость утечки до уровня 10 ⁻⁹ Па·м ⊃3;/с за счет индивидуальной конструкции фланцевого соединения.

Ищете ли вы альтернативу стандартной кварцевой спиральной трубке диаметром 200 мм или вам требуются специальные кварцевые компоненты, изготовленные по индивидуальному заказу, наша команда инженеров готова предоставить вам полную поддержку процесса: от выбора материала, проектирования конструкции до руководства по установке.

Пожалуйста, сообщите нам о ваших требованиях к применению, рабочих параметрах и бюджете. В течение 24 часов вы получите предварительное техническое предложение и примерный план поставки. Мы считаем, что правильный выбор материала — это первая линия защиты надежности оборудования, и мы будем вашим профессиональным партнером на этой линии защиты.

Luverre Quartz производит и продает широкий ассортимент высококачественного плавленого кварцевого стекла, включая трубки из плавленого кварца, пластины из плавленого кварца, стержни из плавленого кварца, окна из плавленого кварца, тигли из плавленого кварца, лодочки из плавленого кварца, фланцы из плавленого кварца, стаканы из плавленого кварца, инструменты из плавленого кварцевого стекла и многое другое. Мы можем удовлетворить все индивидуальные требования к изделиям из плавленого кварцевого стекла.

Для получения дополнительной информации, пожалуйста, свяжитесь с нами.
