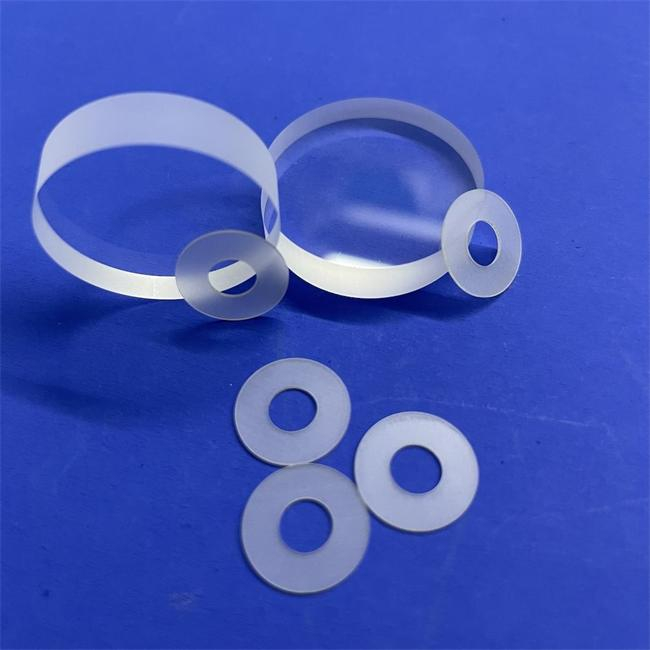

JGS1/JGS2/JGS3 Quarzplatten

Welche Kernprobleme können Quarzplatten für Ihr Projekt lösen?

F: Welche Optionen gibt es für optische Materialien mit hoher Transmission, hoher Temperaturbeständigkeit und chemischer Stabilität?

Antwort: Quarzplatten der JGS-Serie bieten eine hervorragende Transparenz von Ultraviolett bis Infrarot, eine hohe Temperaturbeständigkeit von über 1200 °C und eine starke chemische Inertheit, was sie zu einer idealen Wahl für optische Fenster, Substrate und Isolationskomponenten macht.

F: Unsere Geräte müssen in extremen Umgebungen (wie hohen Temperaturen und starker Korrosion) über einen langen Zeitraum stabil funktionieren. Wie können wir die Zuverlässigkeit der Materialien sicherstellen?

Antwort: Unsere Quarzplatte hat einen extrem niedrigen Wärmeausdehnungskoeffizienten und eine ausgezeichnete Temperaturwechselbeständigkeit und zerbricht selbst in Umgebungen mit schnell wechselnden Temperaturen nicht so leicht. Es verfügt über eine ausgezeichnete Säure- und Korrosionsbeständigkeit.

F: Unser Projekt erfordert besondere Abmessungen und Präzision. Können wir eine flexible Anpassung erreichen?

Antwort: Unterstützt die Anpassung in voller Größe (Dicke 0,5–100 mm, Größe bis zu 1500 × 2000 mm) und kann sekundäre Bearbeitungen wie Schneiden, Bohren, Polieren, Beschichten usw. durchführen, um Ihren individuellen Anforderungen gerecht zu werden.

Quarzmaterial ist aufgrund seiner hervorragenden Transparenz, hohen Temperaturbeständigkeit und chemischen Stabilität zu einem wichtigen Grundmaterial in den Bereichen Präzisionsoptik, Halbleiterfertigung, Lasertechnologie und hochreine Industrieanwendungen geworden. Als professioneller Hersteller mit 18 Jahren Erfahrung im Bereich Quarzprodukte bieten wir globalen Kunden drei Serien von Quarzplatten JGS1, JGS2 und JGS3 an, die hochpräzise Anforderungen von der Laborebene bis zur Industrieebene abdecken und Kunden dabei helfen, technische Engpässe zu überwinden und eine effiziente Produktion zu erreichen.

Typen und Eigenschaften der Quarzplatten der JGS-Serie

JGS1: Ultrahohe Reinheit (SiO₂ ≥ 99,99 %), ausgezeichnete UV-Durchlässigkeit, geringe Blasenverunreinigungen, optisches UV-System von 170 nm bis 2500 nm, Laserfenster

JGS2: Hervorragende optische Gleichmäßigkeit, Durchlässigkeit für sichtbares Licht > 93 %, kostengünstige optische Linse von 220 nm bis 2500 nm, Beobachtungsfenster, Instrumententafel

JGS3: Hervorragende Infrarotübertragungsleistung, starke Hochtemperaturbeständigkeit von 260 nm bis 3500 nm Infrarotausrüstung, Hochtemperaturfenster, Heizung

Kernvorteile und technische Parameter

Materialleistungsvorteile:

-Thermische Stabilität: Der Wärmeausdehnungskoeffizient beträgt nur 5,5 × 10 ⁻⁷/℃ und es kann lange Zeit in einer Umgebung von 1100 ℃ betrieben werden

-Optische Leistung: JGS1 hat eine Durchlässigkeit von über 85 % bei 193 nm und erfüllt damit die Anforderungen von Anwendungen im tiefen Ultraviolett

-Mechanische Festigkeit: Nach der Oberflächenverstärkungsbehandlung kann die Biegefestigkeit über 80 MPa erreichen

-Chemische Inertheit: Beständig gegen fast alle Säurekorrosionen außer Flusssäure und heißer Phosphorsäure

Verarbeitungsgenauigkeitsstandard:

-Maßtoleranz: ± 0,1 mm (Standard), ± 0,02 mm (hochpräzise kundenspezifisch)

-Oberflächenglätte: bis zu 10/5 (MIL-PRF-13830-Standard)

-Parallelität: <1 Bogenminute (optisches Produkt)

-Ebenheit: λ/8 bei 632,8 nm (hochpräzises Polieren)

Maßgeschneiderte Servicefähigkeit

Anpassung von Größe und Form:

-Standardgröße: 100 × 100 mm bis 1500 × 2000 mm

-Dickenbereich: 0,5–100 mm (sowohl ultradünn als auch verdickt können hergestellt werden)

-Formanpassung: rundes, rechteckiges, speziell geformtes Schneiden, einschließlich komplexer Konturbearbeitung

-Kantenbearbeitung: verschiedene Prozesse wie Präzisionsschleifen, Anfasen, Polieren usw

Möglichkeiten der Oberflächenbehandlung:

-Poliergrad: einseitiges/doppelseitiges Polieren, Ra kann 0,5 nm erreichen

-Beschichtungsdienstleistungen: Antireflexfolie (AR), reflektierende Folie, Spektralfolie, korrosionsbeständige Folie

-Spezielle Behandlung: mattierte, mattierte, milchig weiße, schwarze undurchsichtige Behandlung

Produktanwendungsbereiche

Optik- und Optoelektronikindustrie:

-UV-Lithographie-Maschinenfenster, laseroptische Komponenten

-Spektrometerfenster, Teleskoplinsensubstrat

- Optische Projektorkomponenten, Glasfaserkommunikationskomponenten

Halbleiter- und Photovoltaikindustrie:

-Beobachtungsfenster für die Wafer-Bearbeitungsträgerplatte und das Diffusionsofenrohr

-Fenster für Produktionsanlagen für Photovoltaikzellen, Komponenten von PECVD-Geräten

Industrie- und Laborgeräte:

-Hochtemperaturofen-Beobachtungsfenster, Schauglas für chemische Geräte

-Analyseinstrumentfenster, Vakuumsystem-Dichtungsfenster

-Sterilisationsfenster für medizinische Geräte, experimenteller Reaktionsbehälter

Kundenanwendungsfall (anonym)

Fall 1: Deutscher Hersteller optischer Instrumente

-Anforderung: JGS2-Quarzplatte mit hoher Gleichmäßigkeit für neue optische Spektrometersysteme

-Spezifikation: Durchmesser 200 mm, Dicke 15 ± 0,05 mm, doppelseitiges λ/4-Polieren, beschichtet mit 380–700 nm Antireflexfolie

-Lösung: Stellen Sie einen Testbericht zur Materialgleichmäßigkeit mit einem durchschnittlichen Reflexionsvermögen von weniger als 0,5 % nach der Beschichtung bereit

-Ergebnis: Das Produkt ist seit 3 ​​Jahren stabil im Angebot, bei einem kumulierten Kauf von über 800 Stück

Fall 2: American Semiconductor Equipment Company

-Anforderung: Hochtemperaturbeständiges JGS3-Beobachtungsfenster für ein Renovierungsprojekt des Wafer-Glühofens

-Herausforderung: Es muss einer langfristigen Arbeitstemperatur von 1150 °C mit über 200 Temperaturzyklen pro Monat standgehalten werden

-Lösung: Maßgeschneidertes Kantenverstärkungsdesign, kombiniert mit einem speziellen Glühverfahren zur Verbesserung der Thermoschockbeständigkeit

-Ergebnis: Die Lebensdauer des Produkts wurde im Vergleich zum Produkt des Originallieferanten um 40 % verlängert und auf die gesamte Gerätelinie ausgeweitet

Fall 3: Japanische Forschungseinrichtungen

-Anforderung: JGS1 UV-Fenster, verwendet für Versuchsgeräte für die Chemie im tiefen Ultraviolett

-Besondere Anforderung: Durchschnittliche Durchlässigkeit >90 % im Wellenlängenbereich von 185–250 nm, kein Fluoreszenzeffekt

-Lösung: Wählen Sie Rohstoffe mit niedrigem Hydroxylgehalt und verwenden Sie eine schadstofffreie Poliertechnologie

-Ergebnis: Erfüllt die experimentellen Anforderungen vollständig und hat mehrere hochrangige Arbeiten mitveröffentlicht

Ganz gleich, ob Sie Standardspezifikationen für Quarzplatten oder kundenspezifische Produkte mit besonderen Leistungsanforderungen benötigen, wir verfügen über ein professionelles technisches Team, das Ihnen Komplettlösungen von der Materialauswahl bis zur Verarbeitungstechnologie bietet. Unsere Ingenieure können Ihre Anfrage innerhalb von 24 Stunden beantworten und kostenlose technische Beratung und Musterunterstützung anbieten.

Kontaktieren Sie uns sofort für exklusive Preise und technischen Support! Bitte geben Sie Ihre spezifischen Anforderungen an (Materialtyp, Größenspezifikationen, Genauigkeitsanforderungen, Anwendungsszenarien usw.), und wir werden Ihnen die am besten geeigneten Quarzplattenprodukte der JGS-Serie zuordnen und Optimierungsvorschläge unterbreiten, damit Sie die beste Leistungslösung innerhalb Ihres Budgets erhalten.

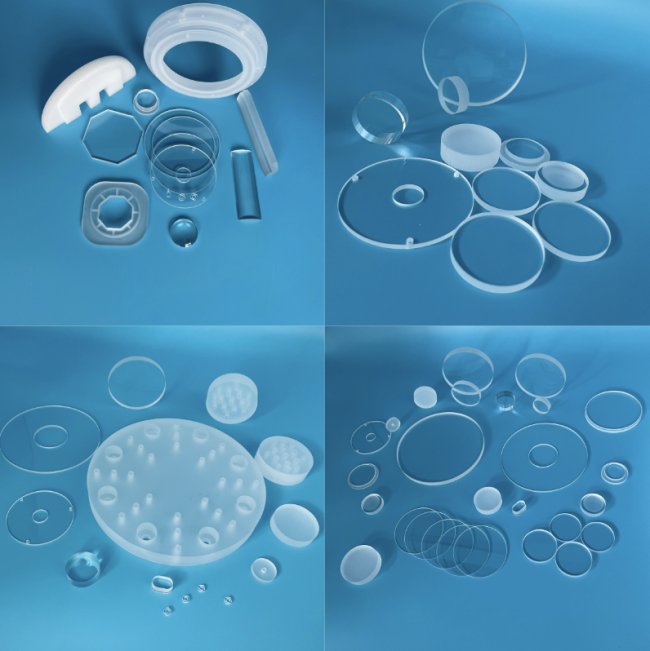

Luverre Quartz ist ein Hersteller, der sich auf die Herstellung verschiedener Quarzplatten konzentriert. Wir können maßgeschneiderte Quarzplatten in verschiedenen Größen und Formen herstellen, z. B. quadratisch, rund, oval und andere speziell geformte Designs entsprechend den Anforderungen des Kunden. Die Bearbeitung umfasst Schneiden, Biegen, Schweißen usw. und es stehen verschiedene Farben zur Verfügung, z. B. transparente Quarzplatten, undurchsichtige Quarzplatten, milchige Quarzplatten und so weiter.
