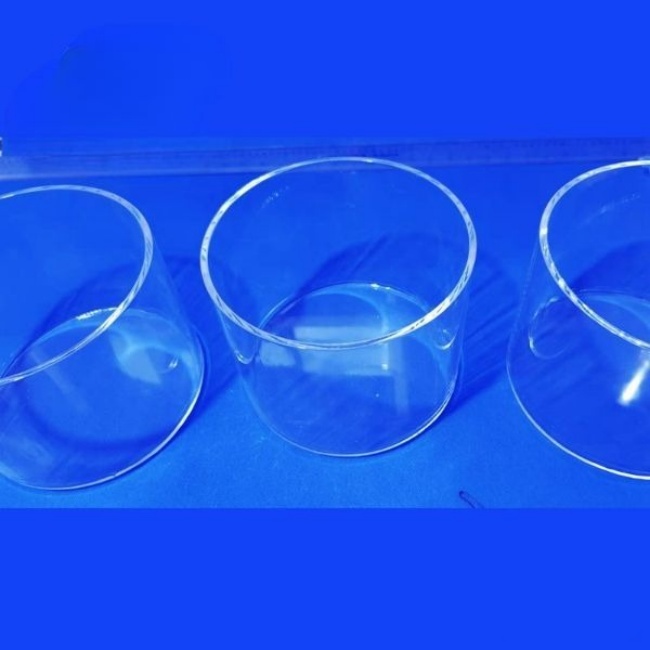

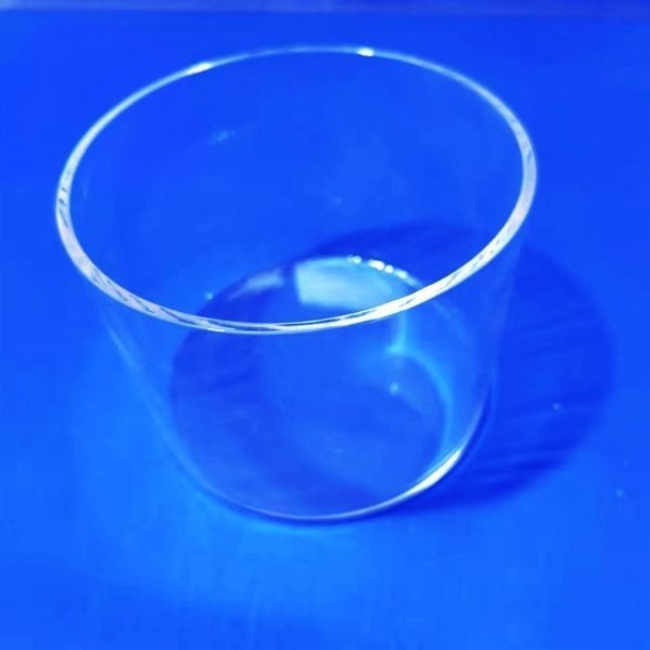

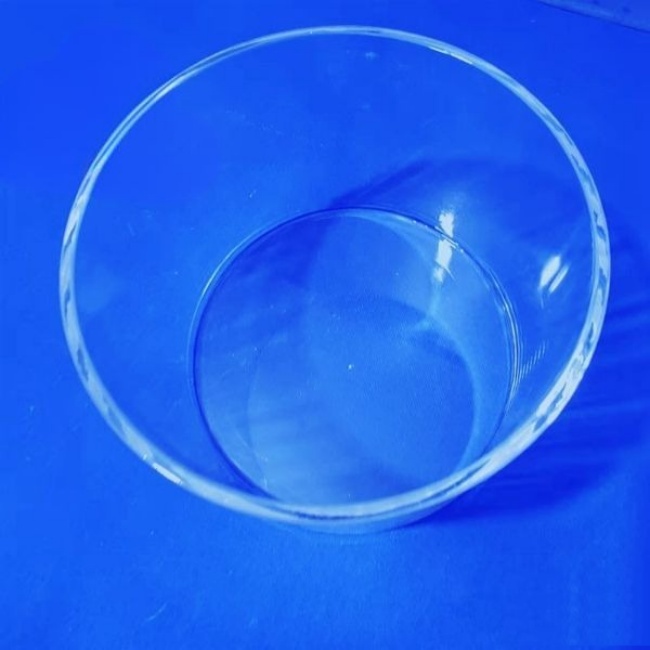

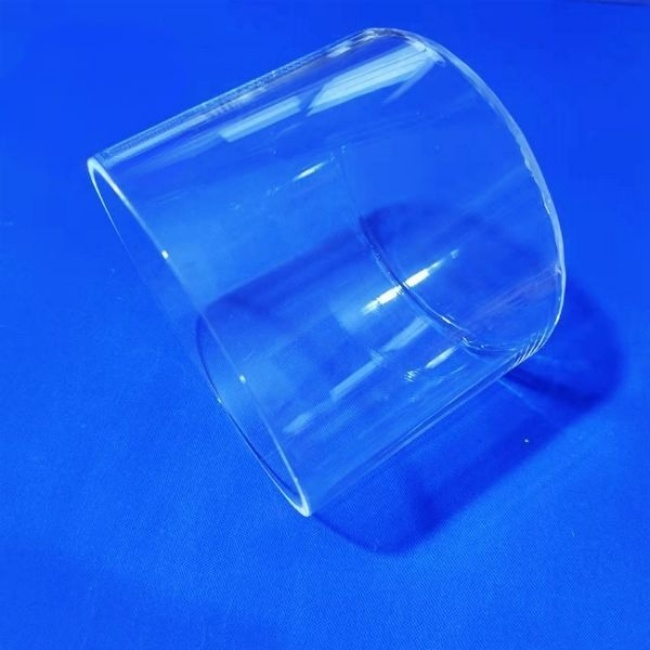

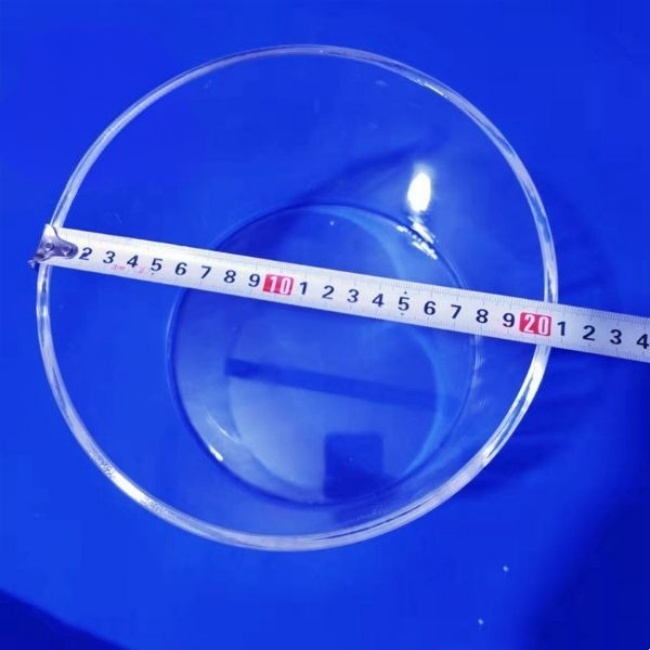

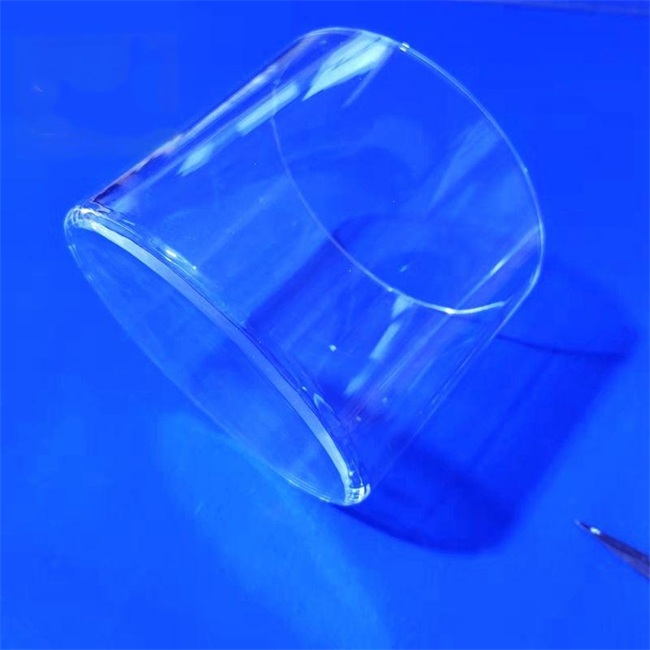

Zylindrisches geschlossenes Quarzrohr

Was kann dieses Produkt für Sie lösen?

F: Ich benötige ein transparentes Material, das auch bei extrem hohen Temperaturen stabil bleibt. Welche Möglichkeiten habe ich?

Antwort: Die Das zylindrisch umschlossene Quarzrohr hält hohen Temperaturen über 1200 °C stand und hat einen extrem niedrigen Wärmeausdehnungskoeffizienten, was es zur idealen Wahl für Hochtemperatur-Beobachtungs- und Reaktionsgefäße macht.

F: Mein Experiment erfordert eine extrem hohe Materialreinheit. Wie kann ich eine Kontamination vermeiden?

Antwort: Unsere Quarzrohre bestehen aus hochreinem Quarzsand mit einem Siliziumdioxidgehalt von ≥ 99,99 %. Sie reagieren kaum mit den meisten Säuren und stellen so sicher, dass Ihr Prozess keine Umweltverschmutzung verursacht.

F: Kann ich einen transparenten geschlossenen Behälter mit einer speziellen Größe und Form anpassen?

Antwort: Wir sind auf die Bereitstellung vollständiger kundenspezifischer Dienstleistungen spezialisiert, die von einem Durchmesser von 2 mm bis 300 mm und einer Länge von bis zu 2000 mm reichen. Das geschlossene Ende kann in einen runden Kopf, einen flachen Kopf oder eine Sonderform gebracht werden.

F: Welche Garantien gibt es für die Genauigkeit und Konsistenz von Quarzröhren im Halbleiter- und optoelektronischen Bereich?

Antwort: Wir verwenden CNC-Präzisionsbearbeitung und Lasererkennung mit einer Wandstärkengleichmäßigkeitsabweichung von <± 0,1 mm und erfüllen damit die strengen Anforderungen von High-End-Fertigungsbereichen vollständig.

Zylindrisches geschlossenes Quarzrohr ist ein transparenter röhrenförmiger Behälter aus hochreinem Quarzglas. Ein oder beide Enden sind vollständig versiegelt und weisen eine hervorragende physikalische und chemische Stabilität auf. Das Produkt nutzt die Lichtbogenschweißtechnologie, um eine nahtlose Abdichtung zu erreichen und so die Dichtigkeit und strukturelle Festigkeit sicherzustellen.

Hauptmerkmale und Vorteile

1. Hervorragende physikalische und chemische Eigenschaften

-Hohe Temperaturbeständigkeit: Erweichungspunkt bis 1730 ℃, Langzeitgebrauchstemperatur 1200 ℃, kurzfristig bis 1450 ℃

-Thermische Stabilität: Der Wärmeausdehnungskoeffizient beträgt nur 5,5 × 10 ⁻⁷/℃, wodurch schnelle Temperaturänderungen ohne Bruch überstanden werden können

-Chemische Inertheit: Nahezu keine Reaktion mit anderen Säuren außer Flusssäure und heißer Phosphorsäure

-Hohe Reinheit: SiO₂-Gehalt ≥ 99,99 %, Schwermetallgehalt <10 ppm

-Optische Leistung: Gute Transparenz im ultravioletten bis infraroten Wellenlängenbereich (170 nm bis 2500 nm).

2. Präzisionsfertigungsprozess

-Versiegelungstechnologie: Verwendung einer Wasserstoff-Sauerstoff-Flamme zum Schmelzen und Versiegeln, ohne Blasen oder Kristalle

-Oberflächenbehandlung: Flammpolieren, Säurewaschen oder mechanisches Polieren können je nach Bedarf durchgeführt werden

-Qualitätskontrolle: Jede Produktcharge wird einem Drucktest, einem Transmissionstest und einer Maßgenauigkeitsmessung unterzogen

Spezifikationen und Anpassungsdienste

Standardspezifikationsbereich

-Durchmesserbereich: 2 mm - 300 mm (bis zu 500 mm für spezielle Anforderungen)

-Längenbereich: 10 mm - 2000 mm (anpassbar je nach Durchmesserverhältnis)

- Auswahl der Wandstärke: 0,5 mm bis 20 mm, angepasst an den verwendeten Druck

-Verschlussart: Einzelendverschluss, Doppelendverschluss, mit Abzweigverschluss

Anpassungsfähigkeit

1. Größenanpassung: schnelle Reaktionsproduktion für nicht standardmäßige Durchmesser, Längen und Wandstärken

2. Formanpassung: konischer Verschluss, kugelförmiger Verschluss und unregelmäßiges Portdesign

3. Funktionsanpassung: voreingestellte interne Struktur, Mehrkammerdesign, Schnittstellenintegration

4. Oberflächenbehandlung: Mattierung, Skalenmarkierung, Spezialbeschichtung

5. Unterstützende Dienstleistungen: Rohrgestellkonstruktion, Dichtungskomponenten, Installationsanleitung

Hauptanwendungsgebiete

1. Halbleiter- und Photovoltaikindustrie

-Diffusionsrohre und Oxidationsrohre in der Waferverarbeitung

-PECVD-Prozessröhre bei der Herstellung von Photovoltaikzellen

-Reaktionsgefäß für das LED-Epitaxiewachstum

2. Optoelektronik- und Beleuchtungsindustrie

-Hochleistungslasergehäuse

-Spezielle Lichtquellenverpackung

-Lampenröhrenset für UV-Desinfektionsgeräte

3. Labore und Forschungseinrichtungen

-Beobachtungsfenster für Hochtemperatur- und Hochdruckreaktor

-Einkristall-Wachstumsampulle

-Probenröhrchen für Thermoanalysegeräte

4. Industrielles Heizsystem

-Schutzhülle für Infrarotheizung

-Hochtemperatur-Beobachtungsfenster

-Thermoelement-Schutzrohr

5. Medizinische und spezielle Ausrüstung

- Beobachtungsfenster für Sterilisationsgeräte

-Flow-Pool für analytische Instrumente

-Spezielles Umgebungssensorgehäuse

Kundenanwendungsfälle

Fall 1: Europäischer Hersteller von Halbleiterausrüstung

Anforderung: Hochtemperaturbeständiges Beobachtungsrohr für den Wafer-Annealing-Prozess, das eine Temperaturbeständigkeit von über 1300 °C und keine interne Kontamination erfordert

Lösung: Bereitstellung doppelendiger geschlossener Quarzrohre mit einem Durchmesser von 150 mm und einer Länge von 1200 mm, deren Innenwände durch elektrolytisches Polieren behandelt wurden

Ergebnis: Der Ertrag der Kundenproduktionslinie stieg um 2,3 %, der Austauschzyklus wurde von 3 Monaten auf 8 Monate verlängert

Fall 2: Amerikanische Forschungseinrichtungen

Anforderung: Spezieller Probenbehälter für Synchrotronstrahlungsexperimente, der eine hohe Vakuumdichtigkeit und eine hohe Röntgendurchlässigkeit erfordert

Lösung: Maßgeschneidertes dünnwandiges Quarzrohr mit einer Wandstärke von 0,8 mm, ausgestattet mit einer speziellen Vakuumflanschschnittstelle

Ergebnis: Ein kontinuierliches 200-Stunden-Experiment wurde erfolgreich abgeschlossen und ein Vakuumniveau von 10 ⁻⁶ Pa aufrechterhalten

Fall 3: Japanische optoelektronische Unternehmen

Anforderung: Hochleistungs-Ultraviolett-LED-Verpackungsröhre, die eine Durchlässigkeit von 365 nm für ultraviolettes Licht > 90 % erfordert

Lösung: Verwendung von hochreinem Quarzmaterial, um die Krümmung der Rohrwand zu optimieren und Lichtverluste zu reduzieren

Ergebnis: Die LED-Ausgangseffizienz stieg um 15 %, die Produktlebensdauer überschritt 10.000 Stunden

Fall 4: Chinesische Photovoltaikunternehmen

Anforderung: Großes Quarzrohr mit einem Durchmesser von 280 mm für den PECVD-Prozess, der eine extrem hohe Maßhaltigkeit erfordert

Lösung: Entwickeln Sie spezielle Formen und Rotationsbrennverfahren, um eine einheitliche Massenproduktion zu erreichen

Ergebnis: Unterstützung der Kunden bei der Erweiterung der Produktionskapazität um das Dreifache, mit einer stabilen Produktqualifizierungsrate von über 99,5 %

Holen Sie sich Ihre individuelle Lösung

Ganz gleich, ob Sie ein zylindrisch umschlossenes Quarzrohr mit Standardspezifikation oder ein maßgeschneidertes Design für spezielle Anwendungsherausforderungen benötigen, unser Ingenieursteam ist immer bereit, Sie professionell zu unterstützen. Klicken Sie hier, um uns für eine kostenlose Musteranwendung und technische Beratung zu kontaktieren. Mit 25 Jahren Erfahrung in der Quarzverarbeitung können wir für Sie Behälterprobleme in Umgebungen mit hohen Temperaturen und hoher Reinheit lösen.

Luverre Quartz produziert und vertreibt ein breites Sortiment an hochwertigem Quarzglas, darunter Quarzrohre, Quarzplatten, Quarzstäbe, Quarzglasfenster, Quarztiegel, Quarzschiffchen, Quarzglasflansche, Quarzglasbecher, Quarzglasinstrumente und mehr. Wir können alle Arten von individuellen Anforderungen an Quarzglasprodukte erfüllen.

Für weitere Informationen können Sie uns gerne kontaktieren.
