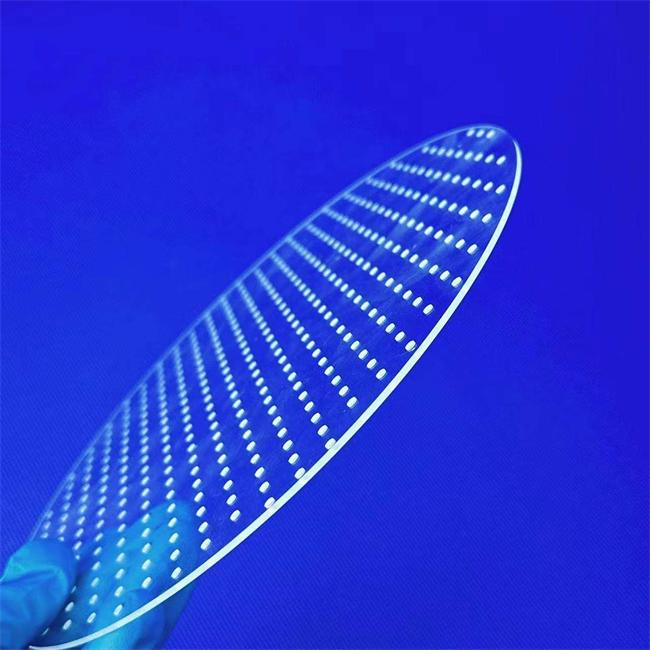

Placa de cuarzo óptico perforada de alta pureza

La placa de cuarzo óptico perforada de alta pureza es un componente óptico especial fabricado mediante la purificación de material de cuarzo de alta calidad y su procesamiento mediante tecnología de perforación de precisión. Sobre la base de mantener una excelente transparencia del material de cuarzo, este producto cumple con los requisitos especiales de sellado de orificios pasantes láser, calibración de trayectoria óptica, penetración de fibra y entorno de vacío a través de un diseño de perforación preciso. Es un sustrato indispensable en los instrumentos ópticos de precisión modernos y en los equipos de investigación científica.

Preguntas frecuentes sobre el producto: ¿Qué problemas principales podemos resolver por usted?

P: Al realizar experimentos ópticos, necesito un sustrato que pueda transmitir luz y permitir que el rayo láser lo atraviese sin atenuación. El vidrio común no puede cumplir con los requisitos. ¿Qué tengo que hacer?

Respuesta: Nuestra placa de cuarzo óptico perforada de alta pureza puede resolver perfectamente este problema. Utiliza material de cuarzo de alta transmitancia, combinado con tecnología de orificio pasante precisa, para garantizar que el láser pase a través del sustrato sin obstrucciones ni dispersión, lo que garantiza la precisión de los datos experimentales.

P: ¿Cómo lograr la calibración de la trayectoria óptica interna y externa en equipos de recubrimiento al vacío sin dañar el grado de vacío?

Respuesta: Puede elegir nuestra placa de cuarzo perforada personalizada. Podemos hacer orificios de acuerdo con el tamaño de su brida de vacío y garantizar la suavidad y planitud de los bordes del orificio, lo que puede cumplir con los requisitos de calibración de trayectoria óptica y sellado de alto vacío con el anillo de sellado.

P: Necesito un material para ventanas que pueda funcionar en ambientes de alta temperatura mientras pasa a través de fibras ópticas o sondas. ¿Existe tal producto en el mercado?

Respuesta: Sí, las hay. El material de cuarzo en sí tiene un coeficiente de expansión térmica extremadamente bajo y una resistencia a altas temperaturas (aproximadamente 1100 ℃). Sobre esta base, llevamos a cabo el procesamiento de perforación para garantizar que la posición del orificio no se deforme ni se agriete bajo cambios extremos de temperatura, lo que lo convierte en una opción ideal para escenarios de prueba de sonda y detección de fibra óptica de alta temperatura.

Ventaja principal: ¿Por qué elegir nuestra placa de cuarzo óptico perforada?

Áreas de aplicación del producto

Tecnología láser: se utiliza para ventanas de salida de láser y lentes protectoras de láser, especialmente adecuada para situaciones en las que los rayos láser necesitan pasar a través de ventanas para su procesamiento externo.

Comunicación y detección de fibra óptica: como sustrato de matriz de fibra óptica (placa de ranura en V) y placa de orificio pasante de fibra óptica, logra una transmisión de señales ópticas con baja pérdida.

Experimentos de investigación: aplicados en física de altas energías y diagnóstico de plasma, sirviendo como ventanas de observación o puertos de introducción de electrodos/sonda.

Equipo semiconductor: utilizado como ventana de observación para equipos de grabado y recubrimiento, con funciones de observación, transmisión de luz e introducción de líneas de detección.

Aeroespacial: Ventanas ópticas utilizadas para simular cámaras de prueba en entornos especiales.

Ventajas técnicas del producto

Pureza ultraalta: seleccionamos cuidadosamente materias primas con una pureza de SiO ₂ superior al 99,99 %, bajo contenido de hidroxilo, burbujas y partículas mínimas, lo que garantiza una transmitancia extremadamente alta en el rango de longitud de onda del ultravioleta profundo al infrarrojo cercano (185 nm-3500 nm).

Perforación de precisión: utilizando tecnología de corte por láser y perforación ultrasónica CNC, la tolerancia de apertura se puede controlar dentro de ± 0,02 mm. La pared del orificio es lisa y sin bordes rotos, lo que previene eficazmente el agrietamiento causado por la concentración de tensiones.

Servicio personalizado: no solo admite orificios circulares, sino también procesamiento gráfico complejo, como orificios cuadrados, orificios irregulares, orificios escalonados y matrices porosas.

Tratamiento de superficie de alta precisión: Proporciona diversas suavidades de superficie (10/5, 20/10, 40/20) y precisión de superficie (λ/4, λ/10) para satisfacer las exigentes necesidades de diferentes clientes.

Parámetros de especificación personalizables

Somos conscientes de que el escenario de aplicación de cada cliente es diferente, por lo que brindamos servicios personalizados flexibles e integrales:

Dimensiones: Diámetro: 5 mm -500 mm; Cuadrado: 5x5mm -400x400mm

Grosor del tablero: 0,5 mm-50 mm

Diámetro del orificio pasante: se puede mecanizar un mínimo de 0,1 mm y un máximo de 50 mm.

Precisión de apertura: Alto nivel de precisión: ± 0,01 mm; Grado industrial: ± 0,05 mm

Suavidad de la superficie: 10/5, 20/10, 40/20

Precisión de la superficie: λ/10, λ/4, λ/2

Biselado/Tratamiento de bordes: Biselado protector, Bordes pulidos finos, Bordes mate

Casos de aplicación de clientes

Caso 1: Un instituto de investigación de física de altas energías en Europa: ventana de diagnóstico de plasma

Requisitos del cliente: Al realizar experimentos con dispositivos tokamak (sol artificial), el instituto de investigación requiere una ventana de cuarzo que pueda soportar cargas térmicas extremadamente altas y que tenga perforaciones. Esta ventana debe permitir que un láser de diagnóstico de alta energía pase con precisión en un entorno de temperatura ultra alta, al tiempo que garantiza que el grado de vacío de la cámara de vacío no tenga fugas. Debido al enorme choque térmico, los materiales comunes son extremadamente propensos a explotar.

Nuestra solución: proporcionamos placas personalizadas de cuarzo con bajo contenido de hidroxilo, alta pureza y hemos mecanizado un orificio pasante de precisión con un diámetro de 2 mm en la posición central. Hemos realizado un tratamiento especial de biselado y pulido en los bordes de los orificios pasantes para eliminar microfisuras y bordes de encapsulación metalizados personalizados para una conexión dura con bridas de acero inoxidable.

Efecto final: la placa de cuarzo perforada mostró un rendimiento estable durante varios meses de operación experimental continua, resistiendo con éxito múltiples impactos de ciclos térmicos, sin atenuación en la transmitancia de luz y manteniendo un grado de vacío de 10 ^ -5 Pa, asegurando perfectamente la recopilación continua de datos experimentales.

Caso 2: Un conocido fabricante de equipos láser en China: lente protectora del cabezal de corte por láser

Demanda del cliente: al producir máquinas de corte por láser de fibra de alta potencia, las lentes protectoras tradicionales pueden evitar el polvo, pero debido a la lente completamente cerrada durante el posicionamiento del sistema de visión coaxial, la imagen de posicionamiento del CCD se distorsiona ligeramente, lo que afecta la precisión de la alineación del procesamiento fino. Necesitan una solución que pueda evitar el polvo y proporcionar canales físicos para que la luz visual pase perfectamente.

Nuestra solución: recomendamos a los clientes utilizar placas de cuarzo de alta pureza con pequeñas perforaciones como lentes protectoras. En el área del punto láser no efectivo en el centro de la lente, procesamos un orificio pasante de precisión muy pequeño para el enfoque visual de la cámara, mientras que la trayectoria principal del láser todavía pasa por toda el área de cuarzo.

Efecto final: este diseño innovador permite que el sistema de visión CCD del dispositivo observe directamente la superficie de la pieza de trabajo a través del orificio pasante, sin distorsión en la imagen y con una mejora del 30 % en la precisión de la alineación. Mientras tanto, como el orificio pasante está ubicado en el borde, no afecta la distribución de energía del láser de trayectoria óptica principal. El cliente identificó este diseño como uno de los puntos de venta de sus modelos de alta gama, lo que resultó en un aumento significativo de las ventas.

Si está buscando sustratos de cuarzo que puedan soportar orificios pasantes de precisión y tengan excelentes propiedades ópticas, y si no está satisfecho con el proceso de perforación existente o la transmitancia del material, no dude en contactarnos para consulta y personalización. Envíenos sus dibujos o requisitos y nuestros ingenieros le brindarán sugerencias y cotizaciones profesionales para la selección de materiales dentro de las 24 horas.
