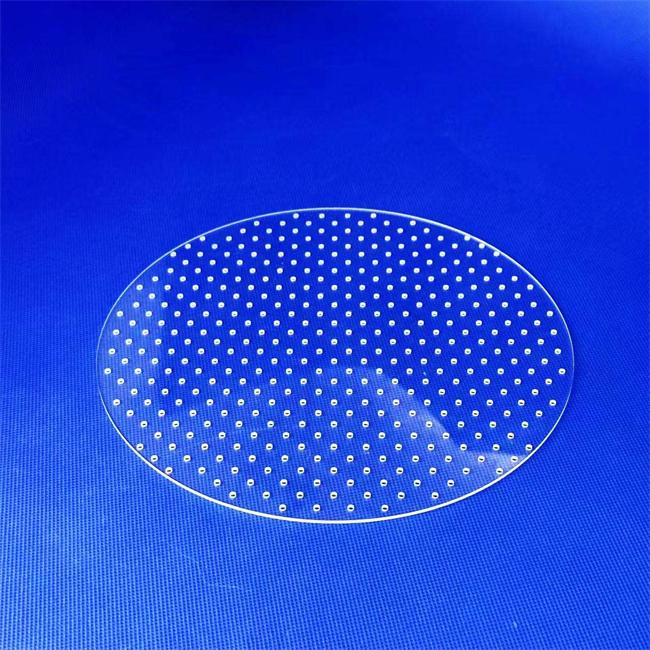

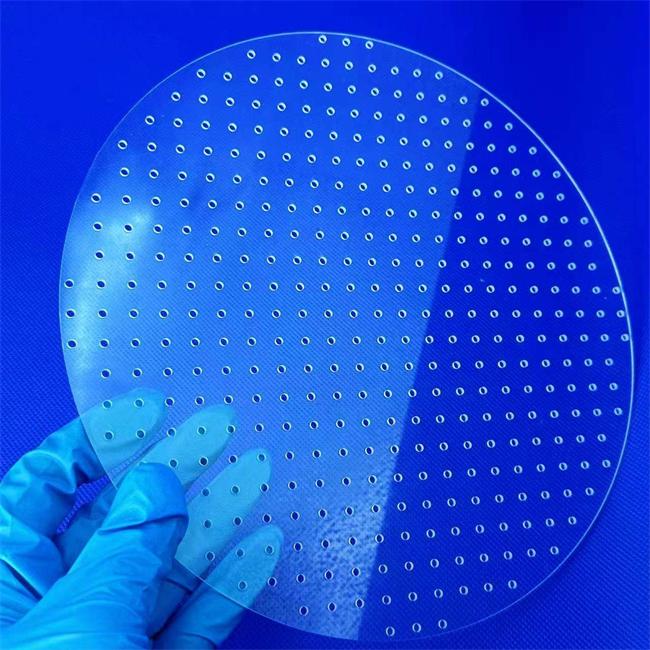

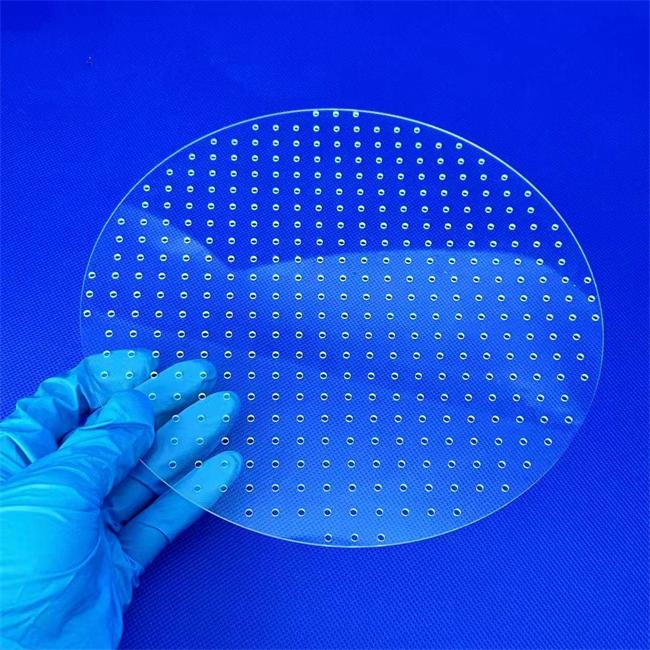

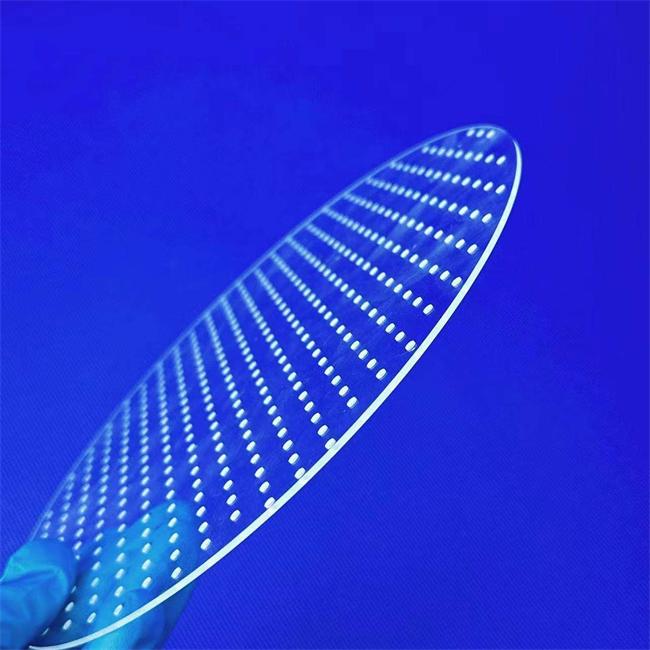

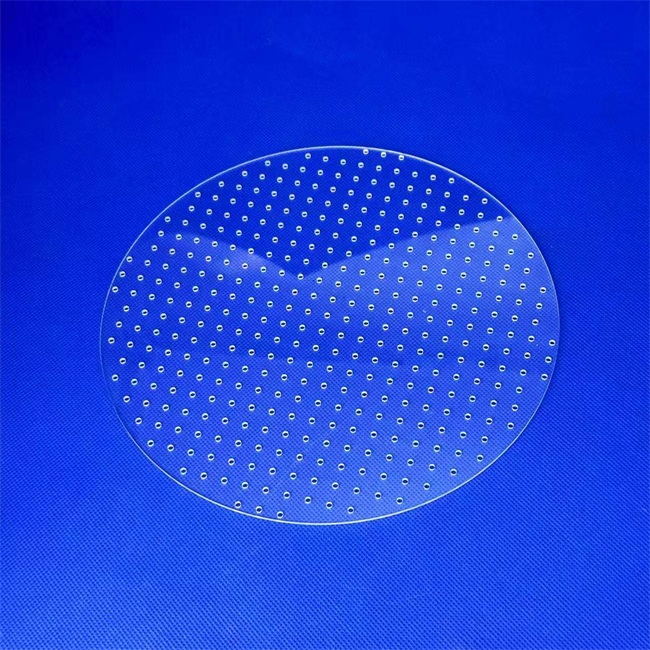

Hochreine perforierte optische Quarzplatte

Eine hochreine perforierte optische Quarzplatte ist eine spezielle optische Komponente, die durch die Reinigung von hochwertigem Quarzmaterial und deren Verarbeitung durch Präzisionsbohrtechnologie hergestellt wird. Aufgrund der Aufrechterhaltung einer hervorragenden Transparenz des Quarzmaterials erfüllt dieses Produkt durch präzises Perforationsdesign die besonderen Abdichtungsanforderungen von Laser-Durchgangslöchern, optischer Pfadkalibrierung, Faserdurchdringung und Vakuumumgebung. Es ist ein unverzichtbares Substrat in modernen optischen Präzisionsinstrumenten und wissenschaftlichen Forschungsgeräten.

Produkt-FAQ: Welche Kernprobleme können wir für Sie lösen?

F: Wenn ich optische Experimente durchführe, benötige ich ein Substrat, das sowohl Licht durchlässt als auch den Laserstrahl ungeschwächt passieren lässt. Gewöhnliches Glas kann die Anforderungen nicht erfüllen. Was soll ich tun?

Antwort: Unsere hochreine perforierte optische Quarzplatte kann dieses Problem perfekt lösen. Es verwendet hochdurchlässiges Quarzmaterial in Kombination mit präziser Durchgangslochtechnologie, um sicherzustellen, dass der Laser das Substrat ohne Behinderung oder Streuung durchdringt und so die Genauigkeit der experimentellen Daten gewährleistet.

F: Wie kann eine interne und externe Kalibrierung des optischen Pfads in Vakuumbeschichtungsanlagen erreicht werden, ohne den Vakuumgrad zu beeinträchtigen?

Antwort: Sie können unsere maßgeschneiderte perforierte Quarzplatte wählen. Wir können Löcher entsprechend Ihrer Vakuumflanschgröße bohren und die Glätte und Ebenheit der Lochkanten sicherstellen, die den Anforderungen der optischen Wegkalibrierung und der Hochvakuumabdichtung mit dem Dichtungsring gerecht werden.

F: Ich benötige ein Fenstermaterial, das in Umgebungen mit hohen Temperaturen beim Durchgang durch optische Fasern oder Sonden funktioniert. Gibt es ein solches Produkt auf dem Markt?

Antwort: Ja, das gibt es. Quarzmaterial selbst hat einen extrem niedrigen Wärmeausdehnungskoeffizienten und eine hohe Temperaturbeständigkeit (ca. 1100 ℃). Auf dieser Grundlage führen wir eine Perforationsbearbeitung durch, um sicherzustellen, dass sich die Lochposition bei extremen Temperaturschwankungen nicht verformt oder reißt, was sie zur idealen Wahl für Hochtemperatur-Glasfasersensor- und Sondentestszenarien macht.

Hauptvorteil: Warum sollten Sie sich für unsere perforierte optische Quarzplatte entscheiden?

Produktanwendungsbereiche

Lasertechnologie: Wird für Laseraustrittsfenster und Laserschutzlinsen verwendet und eignet sich besonders für Situationen, in denen Laserstrahlen zur externen Bearbeitung durch Fenster gelangen müssen.

Glasfaserkommunikation und -erfassung: Als Glasfaser-Array-Substrat (V-Slot-Platte) und Glasfaser-Durchgangslochplatte wird eine verlustarme Übertragung optischer Signale erreicht.

Forschungsexperimente: werden in der Hochenergiephysik und Plasmadiagnostik eingesetzt und dienen als Beobachtungsfenster oder Einführungsöffnungen für Elektroden/Sonden.

Halbleitergeräte: Wird als Beobachtungsfenster für Ätz- und Beschichtungsgeräte mit den Funktionen Beobachtung, Lichtdurchlässigkeit und Einführung von Erkennungslinien verwendet.

Luft- und Raumfahrt: Optische Fenster zur Simulation von Testkammern in speziellen Umgebungen.

Technische Vorteile des Produkts

Ultrahohe Reinheit: Wir wählen sorgfältig Rohstoffe mit einer SiO₂-Reinheit von über 99,99 %, niedrigem Hydroxylgehalt, minimalen Blasen und Partikeln aus und gewährleisten so eine extrem hohe Durchlässigkeit im tiefen Ultraviolett- bis Nahinfrarot-Wellenlängenbereich (185 nm–3500 nm).

Präzisionsperforation: Mithilfe der CNC-Ultraschallbohr- und Laserschneidtechnologie kann die Öffnungstoleranz auf ± 0,02 mm eingestellt werden. Die Lochwand ist glatt und weist keine gebrochenen Kanten auf, wodurch eine durch Spannungskonzentration verursachte Rissbildung wirksam verhindert wird.

Maßgeschneiderter Service: Unterstützt nicht nur kreisförmige Löcher, sondern auch komplexe grafische Verarbeitung wie quadratische Löcher, unregelmäßige Löcher, abgestufte Löcher und poröse Anordnungen.

Hochpräzise Oberflächenbehandlung: Bietet verschiedene Oberflächenglätten (10/5, 20/10, 40/20) und Oberflächengenauigkeiten (λ/4, λ/10), um den anspruchsvollen Anforderungen verschiedener Kunden gerecht zu werden.

Anpassbare Spezifikationsparameter

Wir sind uns bewusst, dass die Anwendungsszenarien jedes Kunden anders sind. Daher bieten wir flexible und umfassende maßgeschneiderte Dienstleistungen an:

Abmessungen: Durchmesser: 5 mm - 500 mm; Quadrat: 5x5mm -400x400mm

Plattenstärke: 0,5 mm-50 mm

Durchgangslochdurchmesser: minimal bearbeitbar 0,1 mm, maximal bearbeitbar 50 mm

Blendengenauigkeit: Hohe Präzision: ± 0,01 mm; Industriequalität: ± 0,05 mm

Oberflächenglätte: 10/5, 20/10, 40/20

Oberflächengenauigkeit: λ/10, λ/4, λ/2

Anfasung/Kantenbehandlung: schützende Anfasung, feine Polierkanten, matte Kanten

Kundenanwendungsfälle

Fall 1: Ein Forschungsinstitut für Hochenergiephysik in Europa – Plasma-Diagnosefenster

Kundenanforderung: Für Experimente mit Tokamak-Geräten (künstliche Sonne) benötigt das Forschungsinstitut ein Quarzfenster, das extrem hohen thermischen Belastungen standhält und Perforationen aufweist. Dieses Fenster muss den präzisen Durchgang eines hochenergetischen Diagnoselasers in einer Umgebung mit extrem hohen Temperaturen ermöglichen und gleichzeitig sicherstellen, dass der Vakuumgrad der Vakuumkammer nicht ausläuft. Aufgrund des enormen Temperaturschocks sind gewöhnliche Materialien äußerst explosionsgefährdet.

Unsere Lösung: Wir liefern maßgeschneiderte hochreine Quarzplatten mit niedrigem Hydroxylgehalt und haben in der Mittelposition ein präzises Durchgangsloch mit einem Durchmesser von 2 mm hergestellt. Wir haben eine spezielle Anfas- und Polierbehandlung an den Kanten der Durchgangslöcher durchgeführt, um Mikrorisse zu beseitigen, und maßgeschneiderte metallisierte Kapselungskanten für eine feste Verbindung mit Edelstahlflanschen.

Endgültiger Effekt: Die perforierte Quarzplatte zeigte über mehrere Monate kontinuierlichen Versuchsbetriebs eine stabile Leistung, widerstand mehreren thermischen Zyklen erfolgreich, ohne Abschwächung der Lichtdurchlässigkeit und hielt einen Vakuumgrad von 10^-5 Pa aufrecht, wodurch die kontinuierliche Erfassung experimenteller Daten perfekt gewährleistet wurde.

Fall 2: Ein bekannter Hersteller von Lasergeräten in China – Schutzlinse für Laserschneidköpfe

Kundennachfrage: Bei der Herstellung von Hochleistungs-Faserlaserschneidmaschinen können herkömmliche Schutzlinsen Staub verhindern, aber aufgrund der vollständig geschlossenen Linse während der Positionierung des koaxialen Bildverarbeitungssystems ist das CCD-Positionierungsbild leicht verzerrt, was die Ausrichtungsgenauigkeit der Feinbearbeitung beeinträchtigt. Sie benötigen eine Lösung, die sowohl Staub verhindert als auch physische Kanäle für den perfekten Durchgang des visuellen Lichts bietet.

Unsere Lösung: Wir empfehlen Kunden, als Schutzlinsen hochreine Quarzplatten mit kleinen Perforationen zu verwenden. Im nicht effektiven Laserspotbereich in der Mitte des Objektivs haben wir eine sehr kleine Präzisionsdurchgangsbohrung für die visuelle Kamerafokussierung bearbeitet, während der Laserhauptpfad weiterhin durch den gesamten Quarzbereich verläuft.

Endeffekt: Dieses innovative Design ermöglicht es dem CCD-Bildverarbeitungssystem des Geräts, die Oberfläche des Werkstücks durch das Durchgangsloch direkt zu beobachten, ohne Bildverzerrung und mit einer Verbesserung der Ausrichtungsgenauigkeit um 30 %. Da sich das Durchgangsloch hingegen am Rand befindet, hat es keinen Einfluss auf die Energieverteilung des Hauptstrahlengangs des Lasers. Der Kunde erkannte dieses Design als eines der Verkaufsargumente seiner High-End-Modelle, was zu einer deutlichen Umsatzsteigerung führte.

Wenn Sie auf der Suche nach Quarzsubstraten sind, die präzise Durchgangslöcher unterstützen und über ausgezeichnete optische Eigenschaften verfügen, und wenn Sie mit dem bestehenden Perforationsprozess oder der Materialdurchlässigkeit nicht zufrieden sind, können Sie sich gerne für eine Beratung und Anpassung an uns wenden. Bitte senden Sie uns Ihre Zeichnungen oder Anforderungen, und unsere Ingenieure werden Ihnen innerhalb von 24 Stunden professionelle Vorschläge zur Materialauswahl und Angebote unterbreiten!
