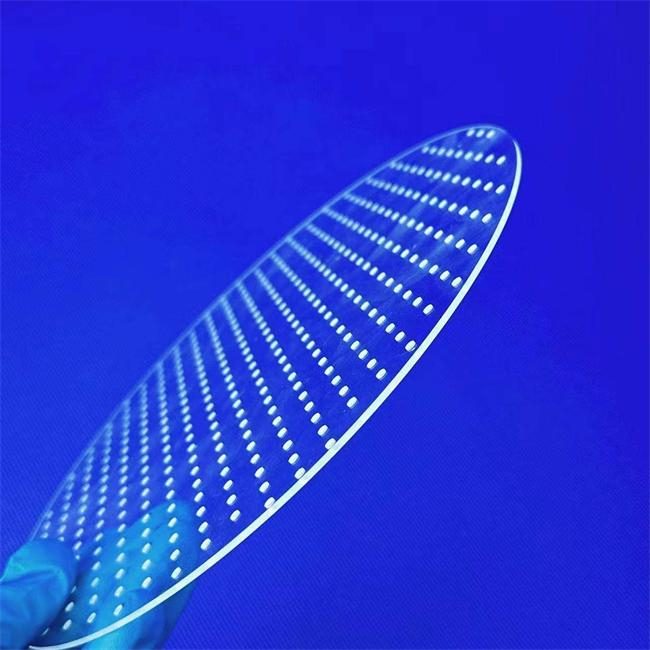

高純度穴あき光学石英板

高純度光学穴あき石英板は、 高品質の石英素材を精製し、精密な穴あけ技術により加工して作られた特殊な光学部品です。この製品は、石英素材の優れた透明性を維持することに基づいて、精密な穿孔設計により、レーザー貫通穴、光路校正、ファイバー貫通、真空環境などの特殊な封止要件を満たします。現代の精密光学機器や科学研究機器には欠かせない基板です。

製品 FAQ: どのような主要な問題を解決できますか?

Q: 光学実験を行う場合、光を透過し、レーザー光を減衰せずに通過させることができる基板が必要です。通常のガラスでは要件を満たすことができません。どうすればいいですか？

回答: 当社の高純度穴あき光学石英プレートは、この問題を完全に解決します。高透過率の石英素材を精密なスルーホール技術と組み合わせて使用​​することで、レーザーが障害や散乱なく基板を通過し、実験データの精度が保証されます。

Q: 真空度を損なうことなく、真空成膜装置の内部および外部の光路校正を行うにはどうすればよいですか?

回答: カスタマイズされた穴あき石英プレートをお選びいただけます。お客様の真空フランジのサイズに合わせて穴をあけ、穴の端の滑らかさと平坦度を確保することで、光路校正やシールリングによる高真空シールの要件を満たすことができます。

Q: 光ファイバーやプローブを通過しながら高温環境でも機能する窓材が必要です。そのような製品は市販されていますか?

回答: はい、あります。石英素材自体の熱膨張率が極めて低く、高温耐性（約1100℃）を持っています。これに基づいて、極端な温度変化下でも穴の位置が変形したり亀裂が生じたりしないように穿孔加工を行っており、高温の光ファイバーセンシングやプローブテストのシナリオに最適です。

主な利点: 当社の穴あき光学石英プレートを選ぶ理由

製品の応用分野

レーザー技術: レーザー出力ウィンドウとレーザー保護レンズに使用され、特にレーザービームが外部処理のためにウィンドウを通過する必要がある状況に適しています。

光ファイバ通信およびセンシング： 光ファイバアレイ基板（Vスロットプレート）および光ファイバスルーホールプレートとして、光信号の低損失伝送を実現します。

研究実験: 高エネルギー物理学やプラズマ診断に応用され、観察窓または電極/プローブ導入ポートとして機能します。

半導体装置： エッチング装置やコーティング装置の観察窓として使用され、観察、光透過、検出線導入などの機能を持ちます。

航空宇宙: 特殊な環境でテスト チャンバーをシミュレートするために使用される光学窓。

製品の技術的利点

超高純度： SiO ₂ 純度99.99%以上、水酸基含有量が低く、気泡や粒子が少ない原料を厳選し、深紫外から近赤外の波長範囲（185nm～3500nm）において極めて高い透過率を確保しています。

精密穿孔： CNC超音波穴あけとレーザー切断技術を使用し、開口公差を±0.02mm以内に制御できます。穴壁は切れ目なく滑らかで、応力集中によるクラックを効果的に防止します。

カスタマイズサービス： 丸穴だけでなく、角穴、異形穴、段付き穴、多孔質配列などの複雑なグラフィック処理にも対応します。

高精度表面処理： さまざまな表面平滑度（10/5、20/10、40/20）と表面精度（λ/4、λ/10）を提供し、さまざまな顧客の厳しいニーズに対応します。

カスタマイズ可能な仕様パラメータ

当社は、お客様ごとにアプリケーション シナリオが異なることを十分に認識しているため、柔軟で包括的なカスタマイズ サービスを提供します。

寸法: 直径: 5mm -500mm。正方形: 5x5mm -400x400mm

板厚： 0.5mm～50mm

スルーホール径： 最小0.1mm加工可能、最大50mm加工可能

開口精度： 高精度レベル：±0.01mm、工業用グレード: ± 0.05mm

表面平滑度： 10/5、20/10、40/20

面精度： λ/10、λ/4、λ/2

面取り/エッジ処理： 保護面取り、精密研磨エッジ、マットエッジ

お客様の適用事例

事例 1: ヨーロッパの高エネルギー物理学研究所 - プラズマ診断ウィンドウ

顧客の要求: トカマク装置 (人工太陽) の実験を行う場合、研究機関は非常に高い熱負荷に耐えることができ、穴の開いた石英窓を必要とします。この窓は、真空チャンバーの真空度が漏れないようにしながら、超高温環境下で高エネルギーの診断用レーザーを正確に通過させる必要があります。巨大な熱衝撃により、通常の物質は非常に爆発しやすくなります。

当社のソリューション: カスタマイズされた高純度の低水酸基石英プレートを提供し、中心位置に直径 2 mm の精密な貫通穴を加工しました。スルーホールのエッジには特殊な面取りと研磨処理を施し、マイクロクラックを排除し、カスタマイズされたメタライズド封止エッジによりステンレス鋼フランジとの強固な接続を実現しました。

最終的な効果: 穴あき石英プレートは、数か月の連続実験操作中に安定した性能を示し、複数の熱サイクル衝撃にうまく耐え、光透過率の減衰がなく、10 ^ -5 Pa の真空度を維持し、実験データの連続収集を完全に保証しました。

事例 2: 中国の有名なレーザー機器メーカー - レーザー切断ヘッド保護レンズ

お客様の要望: 高出力ファイバーレーザー切断機を製造する場合、従来の保護レンズは塵を防ぐことができますが、同軸ビジョンシステムの位置決め中に完全に密閉されたレンズにより、CCD 位置決め画像がわずかに歪み、微細加工の位置合わせ精度に影響を与えます。ほこりを防ぎ、視覚的な光が完全に通過するための物理的なチャネルを提供できるソリューションが必要です。

当社の解決策: 保護レンズとして小さな穴の開いた高純度石英板を使用することをお勧めします。レンズの中心にある非有効なレーザースポット領域では、視覚カメラの焦点を合わせるために非常に小さな精密な貫通穴を加工しましたが、レーザーの主経路は依然として完全な石英領域を通過しています。

最終的な効果: この革新的な設計により、デバイスの CCD ビジョン システムがスルーホールを通してワークピースの表面を直接観察できるようになり、画像の歪みがなく、アライメント精度が 30% 向上しました。一方、貫通孔は端部に位置するため、主光路レーザーのエネルギー分布には影響を与えません。顧客はこのデザインをハイエンド モデルのセールス ポイントの 1 つとして認識し、売上が大幅に増加しました。

スルーホールの精度に対応でき、光学特性に優れた石英基板をお探しの方、既存の穿孔加工や材料の透過率にご満足いただけない方など、お気軽にご相談・カスタマイズを承ります。図面や要件をお送りください。当社のエンジニアが 24 時間以内に専門的な材料選択の提案と見積もりを提供します。

Luverre Quartz は 、溶融石英管、溶融石英プレート、溶融石英ロッド、溶融石英窓、溶融石英るつぼ、溶融石英ボート、溶融石英フランジ、溶融石英ビーカー、溶融石英ガラス器具などを含む、幅広い高品質の溶融石英ガラスを製造および販売しています。溶融石英ガラス製品のあらゆるカスタマイズ要求にお応えします。

詳細につきましては、お気軽にお問い合わせください。
