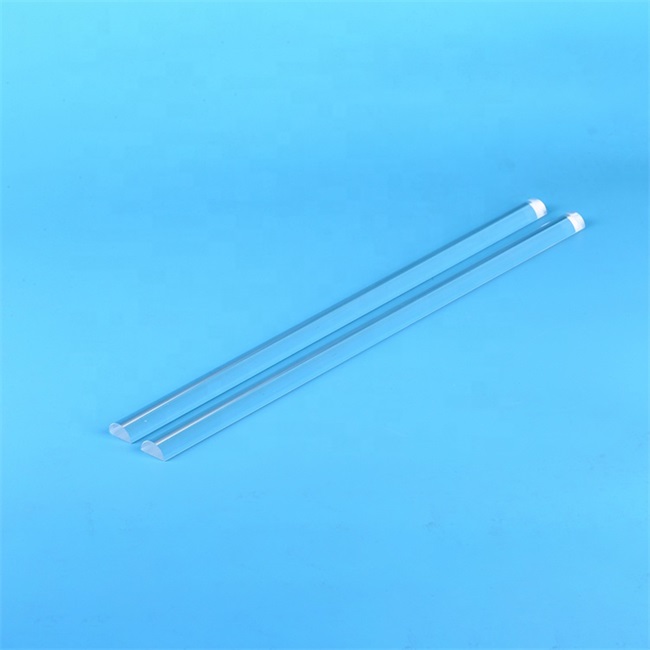

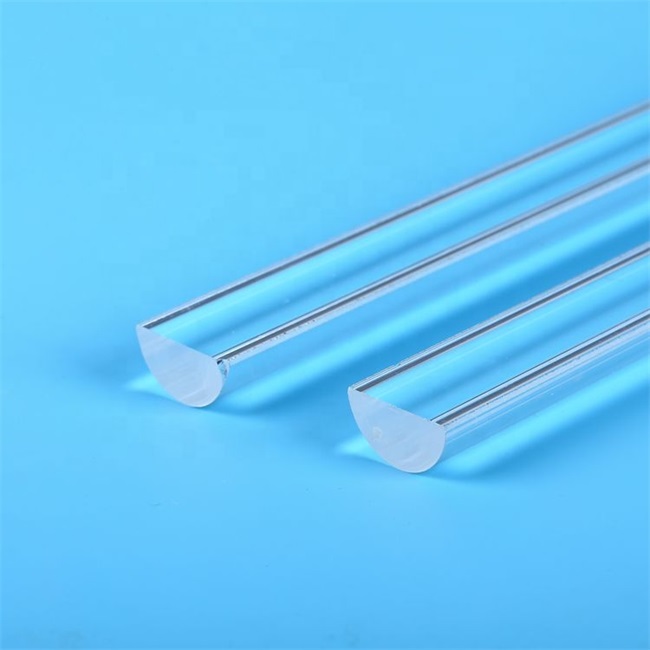

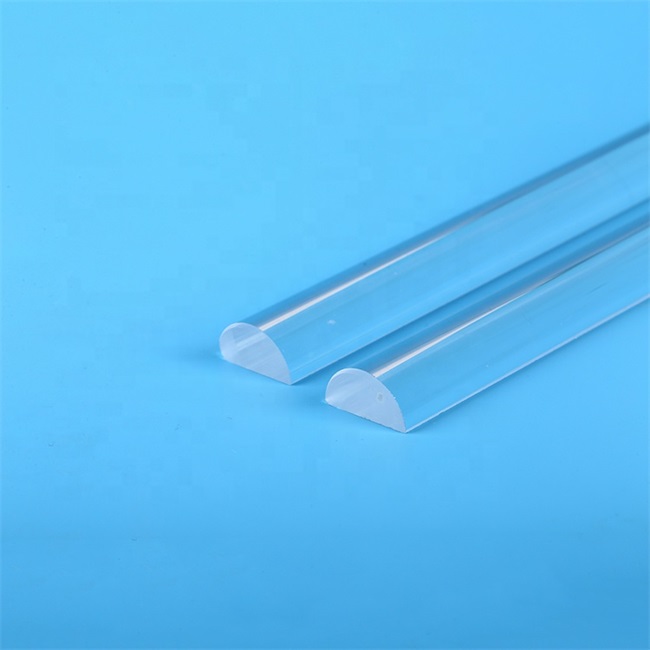

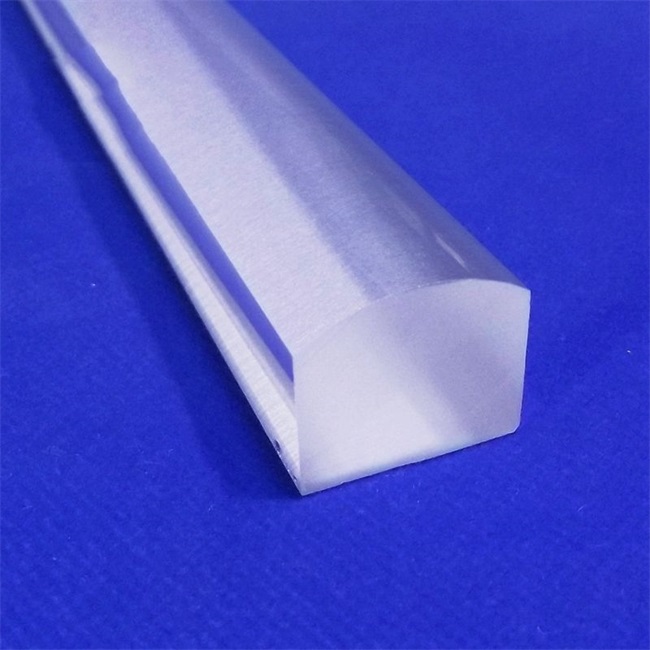

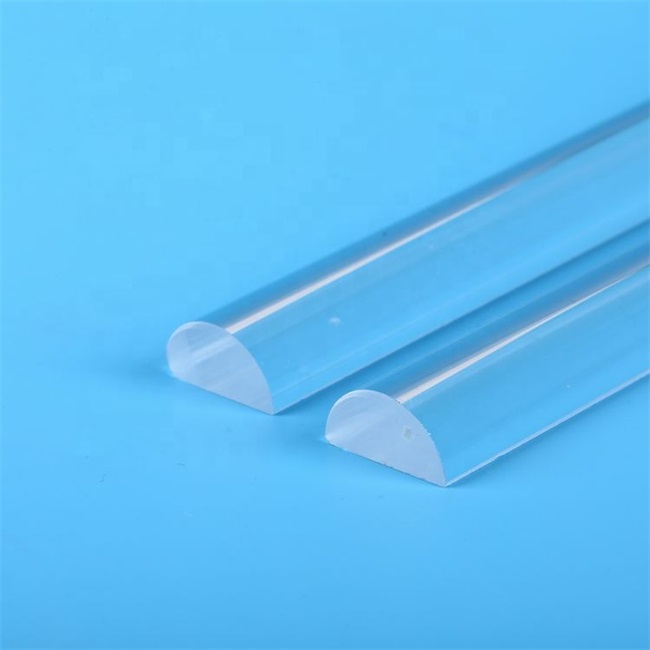

A La varilla de cuarzo óptico semicircular es un elemento de cuarzo de precisión con una sección transversal semicircular, ampliamente utilizado en campos como el acoplamiento de comunicaciones ópticas, la conformación láser, el análisis espectral y los equipos ópticos médicos. Su forma geométrica única permite que la luz se difunda uniformemente o se enfoque con precisión en direcciones específicas. Sin embargo, la estructura asimétrica de un semicírculo impone exigencias extremadamente altas en cuanto a precisión de mecanizado, suavidad de la superficie y uniformidad del material.

Preguntas frecuentes (FAQ)

-P: ¿Cuáles son las principales dificultades en el procesamiento de varillas de cuarzo óptico semicirculares?

Respuesta: Hay tres dificultades principales: en primer lugar, se requiere un control coordinado de alta precisión del rectificado del círculo exterior y del rectificado plano para las secciones semicirculares para garantizar que la línea límite entre el arco y el plano sea recta y sin bordes rotos; El segundo requisito es que la superficie de grado óptico debe tener una rugosidad de nivel nanométrico y no causar daños al subsuelo; En tercer lugar, el material de cuarzo tiene una gran dureza y fragilidad, y es propenso a microfisuras o fracturas durante el procesamiento, lo que requiere parámetros de proceso y esquemas de enfriamiento especiales.

-P: ¿Qué proceso utiliza su empresa para fabricar varillas de cuarzo semicirculares?

Respuesta: Adoptamos una ruta de proceso compuesta de 'formación inicial de corte de alambre de precisión → dimensionamiento de rectificado de contorno → rectificado y pulido de múltiples pasadas'. Para productos que requieren alta precisión, también se introducirá tecnología de procesamiento óptico en frío para procesar barras cilíndricas o rectangulares en secciones semicirculares estándar utilizando accesorios especializados y refinar gradualmente la superficie para lograr un efecto de espejo.

-P: ¿Podemos personalizar varillas de cuarzo semicirculares de diferentes tamaños y materiales?

Respuesta: Absolutamente posible. Admitimos la personalización de varillas semicirculares con diámetros que oscilan entre 2 mm y 100 mm y longitudes que oscilan entre 5 mm y 500 mm. Los materiales disponibles incluyen cuarzo sintético de alta pureza, cuarzo refinado con aire o cuarzo dopado con cerio. El radio del arco, el ancho del plano, el tamaño del chaflán y la suavidad de la superficie se pueden procesar uno a uno según sus requisitos de dibujo.

Necesidades y soluciones principales del usuario

-Requisito 1: Obtener interfaces ópticas semicirculares libres de defectos y de alta precisión

Solución: Utilizamos máquinas rectificadoras de precisión de ejes múltiples y procesos de pulido de grado óptico para garantizar la precisión geométrica y la calidad de la superficie de los planos y superficies de arco circular, cumpliendo con los requisitos de imagen y acoplamiento de trayectoria óptica.

-Requisito 2: Resolver el problema de coherencia en el procesamiento por lotes

Solución: Al diseñar accesorios de alta rigidez y estandarizar el flujo del proceso, la desviación de tamaño entre lotes se puede controlar dentro de ± 0,01 mm, lo que garantiza la intercambiabilidad durante la producción a gran escala.

-Requisito 3: Especificaciones especiales y requisitos de muestreo rápido.

Solución: Brindamos servicios de personalización de ciclo completo, desde la verificación de un solo prototipo hasta la entrega por lotes, con un período mínimo de muestreo de 5 a 7 días hábiles.

Proceso de preparación de varilla de cuarzo óptico semicircular.

1. Selección de materiales: sentar las bases para el rendimiento óptico.

La calidad de las varillas ópticas de cuarzo semicirculares comienza con las materias primas. Según los diferentes escenarios de aplicación, ofrecemos las siguientes opciones de materiales:

-Cuarzo sintético de alta pureza: con bajo contenido de OH y extremadamente alta transmitancia en la banda ultravioleta a infrarroja, adecuado para aplicaciones de alta gama como litografía ultravioleta profunda y transmisión láser.

-Cuarzo fundido eléctrico refinado con gas: relativamente rentable, buena estabilidad térmica, adecuado para óptica industrial general y campos de iluminación.

-Cuarzo dopado con cerio: Tiene resistencia a la radiación y se utiliza específicamente en sistemas ópticos en entornos aeroespaciales y nucleares.

Todas las materias primas se someten a estrictas pruebas de uniformidad óptica y nivel de burbujas para garantizar defectos internos controlables.

2. Proceso de moldeo: desde el embrión inicial en blanco hasta el semicircular.

Hay dos caminos principales para formar una varilla de cuarzo semicircular:

1. Método de rectificado de barras redondas (proceso convencional): se seleccionan varillas de cuarzo cilíndricas de alta precisión como piezas en bruto, se fijan con accesorios especiales y las secciones semicirculares estándar se rectifican a lo largo de la dirección axial utilizando muelas conformadas o herramientas de rectificado de diamante. Este método es adecuado para productos con un diámetro de 5 mm o más y una longitud de 300 mm o menos, con una precisión de ± 0,02 mm.

2. Método de corte de barra rectangular: cortar los fideos planos de cuarzo rectangulares longitudinalmente para obtener una tira de sección semicircular. Este método es adecuado para productos con diámetros pequeños o relaciones de aspecto especiales, pero requiere un refinamiento posterior de la superficie curva.

Independientemente del método utilizado, controlamos estrictamente la profundidad de rectificado y la velocidad de avance para evitar el agrietamiento del material causado por altas temperaturas instantáneas o fuerza de impacto.

3. Rectificado de precisión: eliminación de la capa de deterioro del procesamiento

La superficie de la varilla de cuarzo semicircular formada inicialmente tiene una capa metamórfica de procesamiento profundo y microfisuras. Utilizamos abrasivos de diamante progresivamente refinados (con un tamaño de partícula que cambia gradualmente de malla 200 a malla 3000) para el pulido húmedo, eliminando eficazmente la capa dañada mientras controlamos el error de forma entre la superficie del arco circular y el plano a nivel micrométrico. La clave de esta etapa es mantener la integridad del contorno del arco y la uniformidad del ancho del plano, evitando el fenómeno de 'círculo plano' o 'borde sesgado'.

4. Pulido óptico: lograr una calidad de superficie a nivel de espejo.

La varilla de cuarzo semicircular esmerilada debe pulirse para tener un rendimiento de transmisión de grado óptico. Utilizamos almohadillas de pulido de poliuretano combinadas con una solución de pulido de óxido de cerio para pulir superficies circulares y planas por separado en condiciones de temperatura y presión constantes. La rugosidad de la superficie final (Ra) puede alcanzar menos de 0,8 nm y la transmitancia se puede aumentar a más del 92 % (estado sin recubrimiento). Para aplicaciones que requieren recubrimientos antirreflectantes o reflectantes, también podemos brindar servicios de recubrimiento de seguimiento.

Valor de aplicación del producto y servicios personalizados.

Escenarios de aplicación principales de varillas de cuarzo ópticas semicirculares:

-Módulo de acoplamiento de comunicación óptica: Como elemento formador de punto entre el conjunto de fibras y la guía de ondas, logra una transmisión de energía eficiente.

-Cabezal de procesamiento láser: se utiliza para dar forma a rayos láser circulares en puntos de luz lineales, aplicados en campos como el corte y la soldadura por láser.

-Sistema de iluminación del espectrómetro: como componente de salida de fuente de luz lineal, proporciona una iluminación lineal uniforme.

-Equipos ópticos médicos: como componentes de homogeneización y torneado de trayectoria óptica en endoscopios y equipos de fototerapia.

Nuestra capacidad de personalización:

-Rango de tamaño: diámetro de 2 mm a 100 mm, longitud de 5 mm a 500 mm

-Opciones de materiales: cuarzo sintético de alta pureza, cuarzo refinado con gas, cuarzo dopado con cerio, cuarzo dopado con titanio, etc.

-Nivel de precisión: Tolerancia dimensional ± 0,01 mm, rugosidad superficial Ra ≤ 0,8 nm

-Requisitos especiales: Puede proporcionar estructuras compuestas como chaflanes, escalones, orificios pasantes y revestimientos (antirreflectantes/reflectantes/espectrales)

Los problemas de aplicación que solucionamos y los motivos de nuestra selección.

Problema típico: baja eficiencia del acoplamiento óptico debido a la excentricidad o la planitud insuficiente de la superficie del arco circular de la varilla semicircular.

Nuestra solución es utilizar tecnología de mecanizado de referencia coaxial para garantizar que la línea central del arco coincida con el eje de la barra dentro de 0,01 mm, asegurando al mismo tiempo la perpendicularidad del plano y la línea tangente del arco, de modo que la luz mantenga la trayectoria esperada al entrar y salir, mejorando significativamente la eficiencia del acoplamiento.

Casos de aplicación de clientes

Caso 1: una empresa europea de módulos ópticos (componente de acoplamiento de motor óptico de alta velocidad)

-Problema de fondo: al desarrollar el módulo óptico 400G de próxima generación, el cliente requiere una varilla de cuarzo semicircular en miniatura con una longitud de 8 mm y un radio de 0,5 mm para la conversión puntual entre el chip láser y la guía de ondas. Anteriormente, el proveedor no podía garantizar tanto la suavidad de la superficie del arco como la perpendicularidad del plano en un tamaño tan pequeño, lo que provocaba pérdidas de acoplamiento excesivas.

-Solución: Adoptamos tecnología de procesamiento en frío microóptico y diseñamos un dispositivo de adsorción al vacío dedicado para controlar la precisión del espacio en blanco dentro de ± 0,005 mm. Después de cinco procesos de esmerilado y tres procesos de pulido, la rugosidad de la superficie final alcanza Ra 0,6 nm y no hay bordes rotos ni rebabas en la línea de intersección entre el arco y el plano.

-Efecto de aplicación: el cliente integró la muestra en el motor ligero para realizar pruebas y la eficiencia del acoplamiento aumentó en un 18% en comparación con la solución original, cumpliendo con los requisitos para la producción en masa.

Caso 2: Un fabricante de equipos láser (dando forma al punto de la línea de corte por láser de células fotovoltaicas)

-Problema de fondo: El cliente necesita convertir un rayo láser circular en un punto lineal uniforme con un ancho de solo 0,1 mm en su equipo de corte por láser de células fotovoltaicas. El esquema original del grupo de lentes cilíndricos tenía un gran volumen, un ajuste complejo y un alto costo. El cliente busca una solución más compacta y fácilmente integrable.

-Solución: Hemos diseñado para el cliente una varilla de cuarzo semicircular con una longitud de 120 mm y un radio de 3 mm, y hemos recubierto su superficie con un revestimiento antirreflectante (Revestimiento AR @ 1064 nm). La estructura semicircular consigue directamente la difusión y homogeneización de los haces de luz en una dimensión sin necesidad de grupos de lentes adicionales.

-Efecto de aplicación: la nueva solución reduce el volumen del cabezal de corte láser en un 40 % y reduce el número de puntos de ajuste óptico de 5 a 1. Después de funcionar continuamente en el lado del cliente durante 6 meses, la consistencia del ancho de la línea de corte se mantuvo dentro de ± 0,01 mm y la tasa de rendimiento aumentó en un 3,2 %.

La preparación de varillas de cuarzo óptico semicirculares es una fusión múltiple de ciencia de materiales, mecanizado de precisión e ingeniería óptica. Desde la selección de la materia prima hasta el pulido a nivel micrométrico, desde el pulido a nivel nanométrico hasta las pruebas rigurosas, cada paso determina el rendimiento del componente final en el sistema de trayectoria óptica. Como fabricante profesional de personalización de cuarzo, estamos comprometidos a proporcionar varillas de cuarzo óptico semicirculares de alta precisión, alta consistencia y altamente personalizadas a clientes globales.

Ya sea que necesite componentes de microacoplamiento o varillas formadoras de puntos grandes y tenga requisitos especiales de material, tamaño o recubrimiento, no dude en contactarnos en cualquier momento. Le proporcionaremos una evaluación técnica y una cotización dentro de las 24 horas para ayudarlo a implementar rápidamente el diseño óptico en productos confiables.
