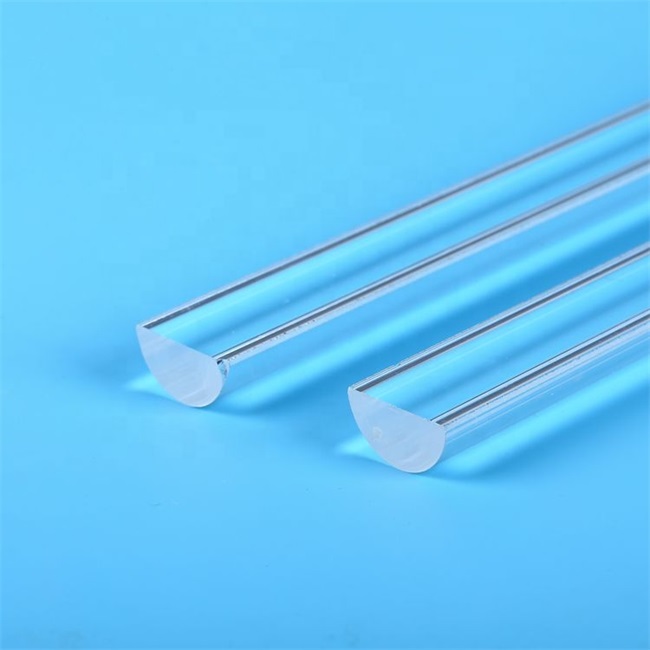

UN La tige de quartz optique semi-circulaire est un élément de quartz de précision avec une section semi-circulaire, largement utilisée dans des domaines tels que le couplage de communication optique, la mise en forme laser, l'analyse spectrale et les équipements d'optique médicale. Sa forme géométrique unique permet à la lumière de se diffuser uniformément ou de se concentrer précisément dans des directions spécifiques. Cependant, la structure asymétrique d'un demi-cercle impose des exigences extrêmement élevées en matière de précision d'usinage, de douceur de surface et d'uniformité des matériaux.

Foire aux questions (FAQ)

-Q : Quelles sont les principales difficultés liées au traitement des tiges de quartz optique semi-circulaires ?

Réponse : Il existe trois difficultés principales : premièrement, un contrôle coordonné de haute précision du meulage du cercle extérieur et du meulage plan est nécessaire pour les sections semi-circulaires afin de garantir que la ligne de démarcation entre l'arc et le plan est droite et sans bords cassés ; La deuxième exigence est que la surface de qualité optique doit avoir une rugosité de l'ordre du nanomètre et ne pas causer de dommages souterrains ; Troisièmement, le quartz présente une dureté et une fragilité élevées et est sujet aux microfissures ou aux fractures pendant le traitement, nécessitant des paramètres de processus et des schémas de refroidissement spéciaux.

-Q : Quel processus votre entreprise utilise-t-elle pour fabriquer des tiges de quartz semi-circulaires ?

Réponse : Nous adoptons un processus composite de « coupe de fil de précision, formation initiale → dimensionnement de meulage de contour → meulage et polissage multi-passes ». Pour les produits nécessitant une haute précision, la technologie de traitement optique à froid sera également introduite pour transformer des barres cylindriques ou rectangulaires en sections semi-circulaires standard à l'aide de montages spécialisés et affiner progressivement la surface pour obtenir un effet miroir.

-Q : Pouvons-nous personnaliser des tiges de quartz semi-circulaires de différentes tailles et matériaux ?

Réponse : Absolument possible. Nous prenons en charge la personnalisation de tiges semi-circulaires avec des diamètres allant de 2 mm à 100 mm et des longueurs allant de 5 mm à 500 mm. Les matériaux disponibles comprennent du quartz synthétique de haute pureté, du quartz raffiné à l'air ou du quartz dopé au cérium. Le rayon de l'arc, la largeur du plan, la taille du chanfrein et la douceur de la surface peuvent tous être traités individuellement selon vos exigences de dessin.

Besoins et solutions fondamentaux des utilisateurs

-Exigence 1 : Obtenir des interfaces optiques semi-circulaires de haute précision et sans défauts

Solution : Nous utilisons des rectifieuses de précision multi-axes et des processus de polissage de qualité optique pour garantir la précision géométrique et la qualité de surface des surfaces et des plans en arc de cercle, répondant ainsi aux exigences de couplage de chemin optique et d'imagerie.

-Exigence 2 : Résoudre le problème de cohérence dans le traitement par lots

Solution : En concevant des montages à haute rigidité et en standardisant le flux de processus, l'écart de taille entre les lots peut être contrôlé à ± 0,01 mm, garantissant ainsi l'interchangeabilité lors d'une production à grande échelle.

-Exigence 3 : Spécifications spéciales et exigences d'échantillonnage rapide

Solution : Nous fournissons des services de personnalisation complets, depuis la vérification d'un prototype unique jusqu'à la livraison par lots, avec une période d'échantillonnage minimale de 5 à 7 jours ouvrables.

Processus de préparation d'une tige de quartz optique semi-circulaire

1、 Sélection des matériaux : jeter les bases de la performance optique

La qualité des tiges de quartz optique semi-circulaires commence par les matières premières. Selon différents scénarios d’application, nous proposons les options matérielles suivantes :

-Quartz synthétique de haute pureté : avec une faible teneur en OH et une transmission extrêmement élevée dans la bande ultraviolette à infrarouge, adapté aux applications haut de gamme telles que la lithographie ultraviolette profonde et la transmission laser.

-Quartz de fusion électrique de raffinage de gaz: relativement rentable, bonne stabilité thermique, adapté aux domaines de l'optique industrielle générale et de l'éclairage.

-Quartz dopé au cérium : Il résiste aux radiations et est spécifiquement utilisé dans les systèmes optiques des environnements aérospatiaux et nucléaires.

Toutes les matières premières sont soumises à des tests stricts d'uniformité optique et de niveau à bulle pour garantir des défauts internes contrôlables.

2、 Processus de moulage : de l'embryon initial vierge à l'embryon initial semi-circulaire

Il existe deux voies principales pour former une tige de quartz semi-circulaire :

1. Méthode de meulage de barres rondes (processus courant) : des tiges de quartz cylindriques de haute précision sont sélectionnées comme ébauches, fixées avec des fixations spéciales, et des sections semi-circulaires standard sont meulées le long de la direction axiale à l'aide de meules formées ou d'outils de meulage diamantés. Cette méthode convient aux produits d'un diamètre de 5 mm ou plus et d'une longueur de 300 mm ou moins, avec une précision de ± 0,02 mm.

2. Méthode de coupe en barre rectangulaire : couper les nouilles plates rectangulaires en quartz longitudinalement pour obtenir une bande à section semi-circulaire. Cette méthode convient aux produits de petits diamètres ou de rapports d'aspect particuliers, mais nécessite un raffinement ultérieur de la surface incurvée.

Quelle que soit la méthode utilisée, nous contrôlons strictement la profondeur de meulage et la vitesse d'avance pour éviter les fissures du matériau causées par une température élevée instantanée ou une force d'impact.

3. Meulage de précision : élimination de la couche de détérioration du traitement

La surface de la tige de quartz semi-circulaire initialement formée présente une couche métamorphique de traitement profonde et des microfissures. Nous utilisons des abrasifs diamantés progressivement raffinés (avec une taille de particule passant progressivement de 200 mesh à 3000 mesh) pour le meulage humide, éliminant efficacement la couche endommagée tout en contrôlant l'erreur de forme entre la surface de l'arc circulaire et le plan au niveau micrométrique. La clé de cette étape est de maintenir l'intégrité du contour de l'arc et l'uniformité de la largeur du plan, en évitant le phénomène de « cercle plat » ou de « bord incliné ».

4、 Polissage optique : obtenir une qualité de surface au niveau du miroir

La tige de quartz semi-circulaire rectifiée doit être polie pour avoir des performances de transmission de qualité optique. Nous utilisons des tampons de polissage en polyuréthane combinés à une solution de polissage à l'oxyde de cérium pour polir séparément les surfaces circulaires et plates dans des conditions de température et de pression constantes. La rugosité de surface finale (Ra) peut atteindre moins de 0,8 nm et la transmission peut être augmentée jusqu'à plus de 92 % (état non revêtu). Pour les applications nécessitant des revêtements antireflets ou réfléchissants, nous pouvons également fournir des services de suivi de revêtement.

Valeur d'application du produit et services personnalisés

Scénarios d'application de base des tiges de quartz optiques semi-circulaires :

-Module de couplage de communication optique : en tant qu'élément de mise en forme de point entre le réseau de fibres et le guide d'ondes, il permet une transmission d'énergie efficace.

-Tête de traitement laser : utilisée pour façonner des faisceaux laser circulaires en points lumineux linéaires, appliqués dans des domaines tels que la découpe et le soudage laser.

-Système d'éclairage du spectromètre : en tant que composant de sortie de source lumineuse linéaire, il fournit un éclairage linéaire uniforme.

-Équipements optiques médicaux : tels que les composants de retournement du chemin optique et d'homogénéisation dans les endoscopes et les équipements de photothérapie.

Notre capacité de personnalisation :

-Gamme de tailles : diamètre allant de 2 mm à 100 mm, longueur allant de 5 mm à 500 mm

-Options de matériaux : quartz synthétique de haute pureté, quartz raffiné au gaz, quartz dopé au cérium, quartz dopé au titane, etc.

-Niveau de précision : Tolérance dimensionnelle ± 0,01 mm, rugosité de surface Ra ≤ 0,8 nm

-Exigences particulières : peut fournir des structures composites telles que des chanfreins, des marches, des trous traversants et des revêtements (anti-réfléchissant/réfléchissant/spectral)

Les problèmes d'application que nous résolvons et les raisons de notre sélection

Problème typique : faible efficacité de couplage optique en raison de l'excentricité ou d'une planéité insuffisante de la surface de l'arc de cercle de la tige semi-circulaire

Notre solution consiste à utiliser la technologie d'usinage de référence coaxiale pour garantir que la ligne centrale de l'arc coïncide avec l'axe de la barre à moins de 0,01 mm, tout en garantissant la perpendiculaire du plan et la ligne tangente de l'arc, afin que la lumière conserve le chemin attendu à l'entrée et à la sortie, améliorant considérablement l'efficacité du couplage.

Cas de candidature client

Cas 1 : Une entreprise européenne de modules optiques (composant de couplage de moteur optique à grande vitesse)

-Problème de fond : lors du développement du module optique 400G de nouvelle génération, le client a besoin d'une tige de quartz semi-circulaire miniature d'une longueur de 8 mm et d'un rayon de 0,5 mm pour la conversion ponctuelle entre la puce laser et le guide d'ondes. Auparavant, le fournisseur n'était pas en mesure de garantir à la fois la régularité de la surface de l'arc et la régularité du plan sur une si petite taille, ce qui entraînait des pertes de couplage excessives.

-Solution : Nous adoptons une technologie de traitement à froid micro-optique et concevons un dispositif d'adsorption sous vide dédié pour contrôler la précision du flan à ± 0,005 mm. Après cinq processus de meulage et trois processus de polissage, la rugosité finale de la surface atteint Ra 0,6 nm et il n'y a pas de bords cassés ni de bavures sur la ligne d'intersection entre l'arc et le plan.

-Effet d'application : le client a intégré l'échantillon dans le moteur léger à des fins de test, et l'efficacité du couplage a augmenté de 18 % par rapport à la solution originale, répondant ainsi aux exigences de la production de masse.

Cas 2 : Un fabricant d’équipements laser (mise en forme du spot de la ligne de découpe laser des cellules photovoltaïques)

-Problème de fond : le client doit convertir un faisceau laser circulaire en un point linéaire uniforme d'une largeur de seulement 0,1 mm dans son équipement de découpe laser de cellules photovoltaïques. Le système original de groupes de lentilles cylindriques présentait un volume important, un réglage complexe et un coût élevé. Le client recherche une solution plus compacte et facilement intégrable.

-Solution : Nous avons conçu pour le client une tige de quartz semi-circulaire d'une longueur de 120 mm et un rayon de 3 mm, et avons recouvert sa surface d'un revêtement antireflet (revêtement AR à 1064 nm). La structure semi-circulaire réalise directement la diffusion et l'homogénéisation des faisceaux lumineux dans une dimension sans avoir besoin de groupes de lentilles supplémentaires.

-Effet d'application : La nouvelle solution réduit le volume de la tête de découpe laser de 40 % et réduit le nombre de points de réglage optique de 5 à 1. Après un fonctionnement continu côté client pendant 6 mois, la cohérence de la largeur de la ligne de découpe est restée à ± 0,01 mm et le taux de rendement a augmenté de 3,2 %.

La préparation de tiges de quartz optiques semi-circulaires est une fusion multiple de la science des matériaux, de l'usinage de précision et de l'ingénierie optique. De la sélection des matières premières au broyage au niveau micrométrique, du polissage au niveau nanométrique aux tests rigoureux, chaque étape détermine les performances du composant final dans le système de chemin optique. En tant que fabricant professionnel de personnalisation de quartz, nous nous engageons à fournir aux clients du monde entier des tiges de quartz optiques semi-circulaires de haute précision, de haute cohérence et hautement personnalisées.

Que vous ayez besoin de composants de micro-accouplement ou de grandes tiges de mise en forme de points et que vous ayez des exigences particulières en matière de matériau, de taille ou de revêtement, n'hésitez pas à nous contacter à tout moment. Nous vous fournirons une évaluation technique et un devis dans les 24 heures pour vous aider à mettre en œuvre rapidement la conception optique dans des produits fiables.
