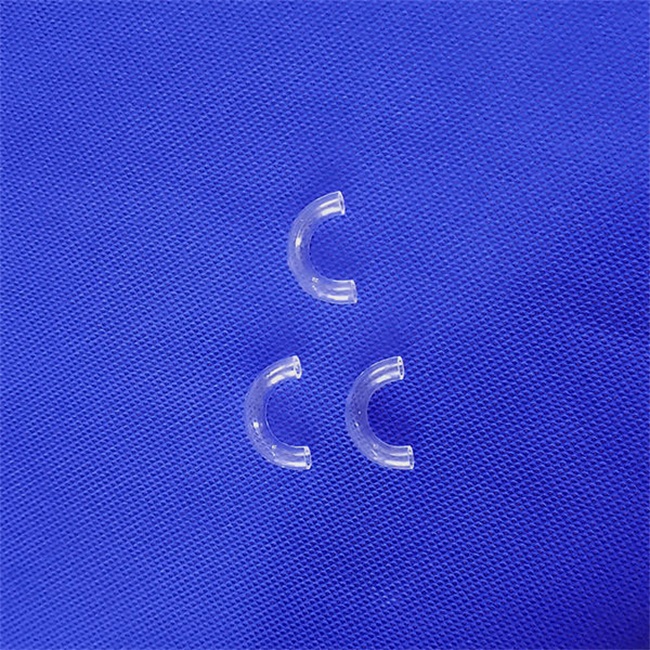

Tube de quartz en forme d'arc en forme de U

Le Le tube de quartz en forme d'arc en forme de U est fabriqué en verre de quartz de haute pureté et présente une excellente résistance aux températures élevées, à la corrosion et une bonne stabilité thermique. La conception de l'arc en forme de U répond à des exigences spécifiques en matière de débit de fluide ou de gaz et est largement utilisée dans des domaines industriels tels que les semi-conducteurs, le photovoltaïque, la chimie, l'éclairage et les expériences à haute température.

Q : J'ai besoin d'un conteneur de traitement thermique capable de résister à des températures extrêmes, à la corrosion chimique et de s'adapter avec flexibilité aux espaces complexes. Quelles sont les solutions ?

R : Le tube de quartz en forme d'arc en forme de U est précisément conçu à cet effet : il combine les caractéristiques de résistance à la température de haute pureté du matériau de quartz avec sa structure unique en forme de U, qui peut directement répondre à vos besoins en matière de cuves de réaction à haute température, de transmission de gaz spéciaux, d'équipements de laboratoire complexes et de systèmes de chauffage industriels.

Q : Quels problèmes spécifiques cela peut-il m’aider à résoudre ?

R : 1. Résistance aux températures élevées et changements brusques de température – peut fonctionner à 1 200 ℃ pendant une longue période et résister à 1 450 ℃ pendant une courte période pour éviter les fissures dues à des changements brusques de température ;

2. Stabilité chimique : le quartz de haute pureté (SiO ₂ ≥ 99,99 %) résiste aux milieux corrosifs tels que l'acide, le chlore, le brome, etc.

3. Adaptabilité structurelle : le moulage intégré en forme de U réduit le risque de fuite d'interface et s'adapte aux espaces d'équipement étroits ou incurvés ;

4. Performances optiques et thermiques – avec une transmission UV supérieure à 90 % et un coefficient de dilatation thermique extrêmement faible, garantissant la stabilité du processus.

Le tube de quartz à arc en forme de U est fabriqué en silice fondue de haute pureté et est intégralement formé par un processus de pliage à chaud CNC, sans soudure d'épissage. Adaptées aux environnements à haute température, corrosifs ou de haute pureté nécessitant des chemins courbes, les principales applications comprennent :

-Industrie des semi-conducteurs et photovoltaïque :  chambres de transport de gaz et de réaction dans les fours à diffusion et les systèmes CVD

-Matériel de laboratoire et de recherche : expérience d'irradiation UV, synthèse à haute température, traitement de gaz spécial

-Système de chauffage industriel : tube chauffant infrarouge, transmission de fluide haute température, traitement des milieux corrosifs

-Éclairage spécial : tube de lampe de stérilisation UV, lampe au mercure, couvercle de lampe halogène

-Protection de l'environnement et industrie chimique : équipement de traitement des gaz résiduaires, tube d'échantillonnage à haute température

Principaux avantages du produit

1. Excellentes performances matérielles

-Pureté ≥ 99,99%, pas de bulles, rayures uniformes

-Coefficient de dilatation thermique 5,5 × 10 ⁻⁷/℃, forte résistance aux chocs thermiques

-Plage de transmission de la lumière 170 nm-2500 nm (UV à IR)

2. Fiabilité structurelle élevée

-Cintrage CNC, courbure précise (erreur d'angle <± 0,5 °)

-Le polissage de la paroi intérieure peut atteindre Ra ≤ 0,4 μm, réduisant ainsi l'adhérence et la pollution

- Capacité de charge : vide jusqu'à 0,1 MPa, personnalisé en fonction de l'épaisseur de la paroi.

3. Personnalisation flexible

-Gamme de diamètre de tube : Φ 10 mm - Φ 300 mm

-Plage d'épaisseur de paroi : 1 mm-15 mm

-Rayon de courbure : R20mm - R1500mm

-Accessoires optionnels : interface bride, dérivation multi ports, traitement de revêtement (anti cristallisation, anti transparence, etc.)

Dossier de candidature client (anonyme)

1. Un fabricant allemand d’équipements photovoltaïques

-Exigence : tube de quartz en forme de U pour un nouveau type de four à diffusion, capable de fonctionner en continu à 1250 ℃ et de résister au gaz oxychlorure de phosphore

-Solution : épaisseur de paroi personnalisée de Φ 180 mm × 8 mm, courbure R600 mm, paroi intérieure finement polie

-Résultat : L'équipement du client a fonctionné en continu pendant 18 mois sans déformation de cristallisation, et le taux de rendement a augmenté de 5%

2. Laboratoires universitaires américains

-Exigence : Tube de réaction multi-ports en forme de U pour les expériences catalytiques UV, nécessitant une transmission de la lumière UV et une résistance au lavage à l'acide fluorhydrique

-Solution : Personnalisée avec un diamètre de 50 mm × 3 mm, avec 3 ouvertures inclinées sur la paroi latérale et recouverte d'un revêtement résistant aux acides

-Résultat : La transmission et la résistance à la corrosion répondent pleinement aux normes, et trois lots ont été rachetés

3. Fournisseurs japonais de composants semi-conducteurs

-Exigence : tube en forme de U à petit rayon (R30 mm) pour le système d'échappement d'emballage de copeaux

-Solution : utilisation d'un matériau de quartz à faible précipitation, pliage à chaud par micro-arc CNC, atteignant une tolérance d'arc de ± 0,2 mm.

-Résultat : En remplaçant les composants d'origine en acier inoxydable, la durée de vie a été prolongée de 6 mois à plus de 3 ans

Laissez les tubes de quartz incurvés en forme de U personnalisés par des professionnels injecter une plus grande fiabilité dans votre équipement - que vous ayez besoin de spécifications standard ou de conceptions spéciales, nous pouvons vous fournir des solutions adaptées. Bienvenue à envoyer vos dessins d’exigences ou paramètres de processus pour un devis exclusif et des solutions techniques !
