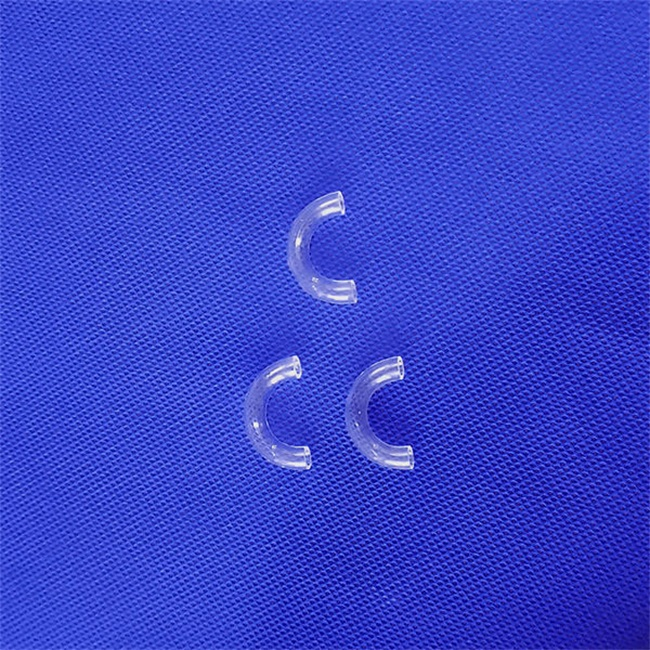

U자형 원호형 석영관

그만큼 U자형 원호형 석영관은 고순도 석영유리로 만들어졌으며 내열성, 내식성, 열안정성이 우수합니다. U자형 아크 설계는 특정 유체 또는 가스 흐름 요구 사항을 충족하며 반도체, 광전지, 화학, 조명 및 고온 실험과 같은 산업 분야에서 널리 사용됩니다.

Q: 극한의 온도와 화학적 부식을 견딜 수 있고 복잡한 공간에 유연하게 적응할 수 있는 열처리 용기가 필요합니다. 해결책은 무엇입니까?

A: U자형 호형 석영 튜브는 이러한 목적을 위해 정확하게 설계되었습니다. 석영 재료의 고순도 온도 저항 특성과 고유한 U자형 구조를 결합하여 고온 반응 용기, 특수 가스 전송, 복잡한 실험실 장비 및 산업용 가열 시스템에 대한 요구 사항을 직접 해결할 수 있습니다.

Q: 어떤 구체적인 문제를 해결하는 데 도움이 됩니까?

A: 1. 높은 온도 저항 및 급격한 온도 변화 - 1200℃에서 오랫동안 작동할 수 있으며 급격한 온도 변화로 인한 균열을 방지하기 위해 짧은 시간 동안 1450℃를 견딜 수 있습니다.

2. 화학적 안정성 - 고순도 석영(SiO 2 ≥ 99.99%)은 산, 염소, 브롬 등과 같은 부식성 매체에 저항합니다.

3. 구조적 적응성 - U자형 통합 몰딩은 인터페이스 누출 위험을 줄이고 좁거나 구부러진 장비 공간에 적응합니다.

4. 광학 및 열 성능 - UV 투과율이 90% 이상이고 열팽창 계수가 매우 낮아 공정 안정성이 보장됩니다.

U자형 아크 석영 튜브는 고순도 용융 실리카로 만들어졌으며 접합 용접 없이 CNC 열간 굽힘 공정으로 일체형으로 형성되었습니다. 곡선 경로가 필요한 고온, 부식성 또는 고순도 환경에 적합하며 주요 응용 분야는 다음과 같습니다.

-반도체 및 광전지 산업: 확산로 및 CVD 시스템의 가스 운송 및 반응 챔버

-실험실 및 연구장비 : UV 조사실험, 고온합성, 특수가스 처리

- 산업용 난방 시스템 : 적외선 가열 튜브, 고온 유체 전달, 부식성 매체 처리

-특수조명 : UV살균등관, 수은등, 할로겐등 커버

- 환경 보호 및 화학 산업: 폐가스 처리 장비, 고온 샘플링 튜브

제품의 핵심 장점

1. 우수한 재료 성능

- 순도 ≥ 99.99%, 기포 없음, 균일한 줄무늬

- 열팽창계수 5.5 × 10 ⁻⁷/℃, 열충격에 강함

- 광 전송 범위 170nm-2500nm (UV에서 IR까지)

2. 높은 구조적 신뢰성

-CNC 굽힘, 정확한 곡률(각도 오류<± 0.5 °)

- 내벽 연마는 Ra ≤ 0.4 μm에 도달하여 접착력과 오염을 줄일 수 있습니다.

- 내압력 : 진공 0.1MPa까지, 벽 두께에 따라 맞춤화

3. 유연한 사용자 정의

-튜브 직경 범위: Φ 10mm - Φ 300mm

-벽 두께 범위: 1mm-15mm

-굽힘 반경: R20mm - R1500mm

- 옵션 액세서리 : 플랜지 인터페이스, 멀티 포트 브랜치, 코팅 처리 (결정화 방지, 투명성 방지 등)

고객 신청사례(익명)

1. 독일의 태양광발전 장비 제조사

- 요구사항 : 1250℃에서 연속 운전이 가능하고 옥시염화인 가스에 견딜 수 있는 신형 확산로용 U자형 석영관

-해결책: Φ 180mm × 8mm의 맞춤형 벽 두께, R600mm 곡률, 미세하게 연마된 내벽

-결과: 고객의 장비는 결정화 변형 없이 18개월 동안 지속적으로 작동되었으며 수율이 5% 증가했습니다.

2. 미국 대학 연구실

- 요구사항 : UV 광투과성 및 불산 세척에 대한 내성이 요구되는 UV 촉매 실험용 멀티 포트 U자형 반응관

-해결책: 직경 50mm × 3mm로 맞춤 제작하고 측벽에 3개의 경사 구멍이 있고 내산성 코팅으로 코팅됨

-결과 : 투과도, 내식성 모두 기준에 완벽히 부합하여 3개 배치 재구매 완료

3. 일본의 반도체 부품 공급업체

-요구사항: 칩 패키징 배기 시스템을 위한 작은 반경(R30mm) U자형 튜브

-해결책: 저강수 석영 재료를 사용하여 CNC 마이크로 아크 열간 굽힘을 사용하여 ± 0.2mm 아크의 공차 달성

-결과: 원래 스테인리스강 부품을 교체함으로써 서비스 수명이 6개월에서 3년 이상으로 연장되었습니다.

전문적으로 맞춤화된 U자형 곡면 석영 튜브를 통해 장비에 더 높은 신뢰성을 부여할 수 있습니다. 표준 사양이 필요하든 특수 설계가 필요하든 당사는 이에 맞는 솔루션을 제공할 수 있습니다. 독점 견적 및 기술 솔루션을 위해 요구 사항 도면이나 프로세스 매개변수를 보내주신 것을 환영합니다!
