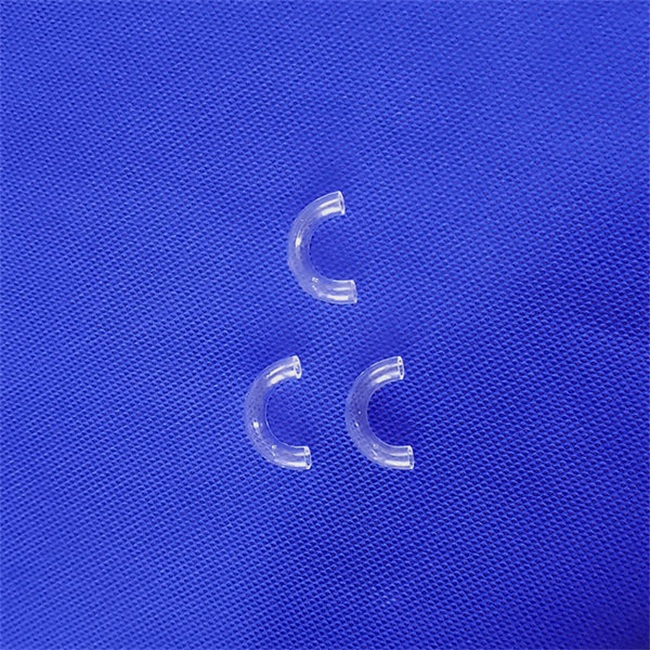

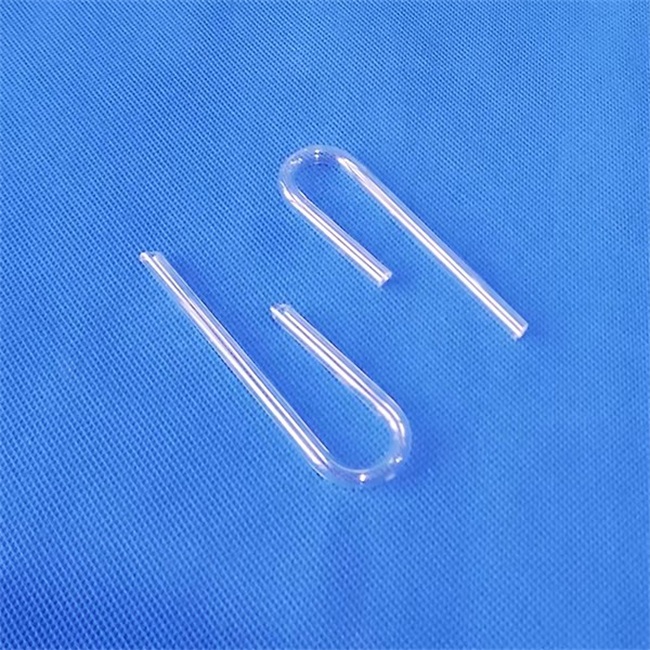

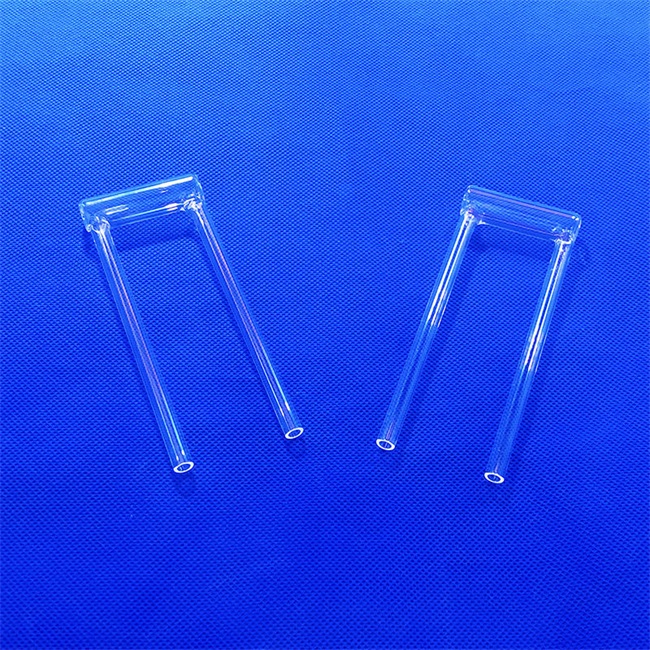

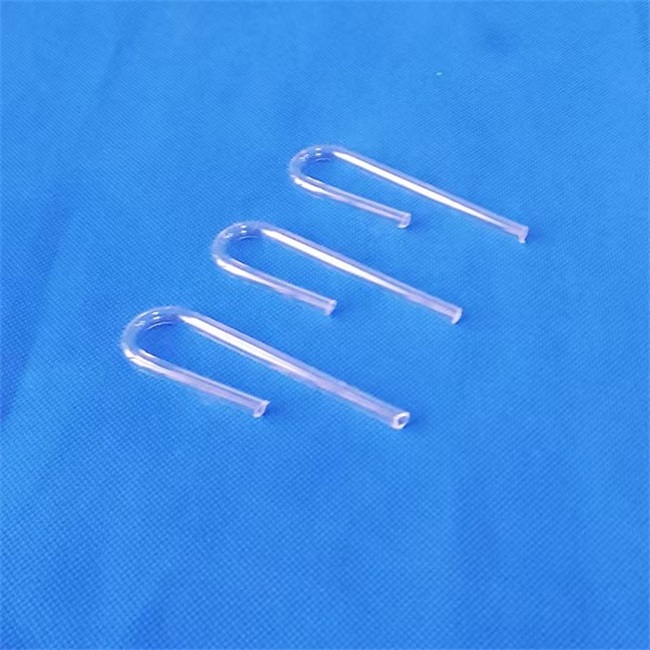

أنبوب كوارتز على شكل قوس على شكل حرف U

ال أنبوب الكوارتز على شكل قوس على شكل حرف U مصنوع من زجاج الكوارتز عالي النقاء، ويتميز بمقاومة ممتازة لدرجات الحرارة العالية، ومقاومة للتآكل، واستقرار حراري جيد. يلبي تصميم القوس على شكل حرف U متطلبات محددة لتدفق السوائل أو الغاز ويستخدم على نطاق واسع في المجالات الصناعية مثل أشباه الموصلات والخلايا الكهروضوئية والمواد الكيميائية والإضاءة وتجارب درجات الحرارة العالية.

س: أحتاج إلى حاوية معالجة حرارية يمكنها تحمل درجات الحرارة القصوى والتآكل الكيميائي والتكيف بمرونة مع المساحات المعقدة. ما هي الحلول؟

ج: تم تصميم أنبوب الكوارتز على شكل قوس على شكل حرف U بدقة لهذا الغرض - فهو يجمع بين خصائص مقاومة درجات الحرارة عالية النقاء لمواد الكوارتز مع هيكلها الفريد على شكل حرف U، والذي يمكنه حل احتياجاتك بشكل مباشر من أوعية التفاعل ذات درجة الحرارة العالية، ونقل الغاز الخاص، ومعدات المختبرات المعقدة، وأنظمة التدفئة الصناعية.

س: ما هي المشاكل المحددة التي يمكن أن يساعدني في حلها؟

ج: 1. مقاومة درجات الحرارة العالية والتغيرات المفاجئة في درجات الحرارة - يمكن أن تعمل عند 1200 درجة مئوية لفترة طويلة وتتحمل 1450 درجة مئوية لفترة قصيرة لتجنب التشقق بسبب التغيرات المفاجئة في درجات الحرارة؛

2. الاستقرار الكيميائي - الكوارتز عالي النقاء (SiO ₂ ≥ 99.99%) يقاوم الوسائط المسببة للتآكل مثل الحمض والكلور والبروم وما إلى ذلك؛

3. القدرة على التكيف الهيكلي - يقلل القالب المتكامل على شكل حرف U من خطر تسرب الواجهة ويتكيف مع مساحات المعدات الضيقة أو المنحنية؛

4. الأداء البصري والحراري - مع نفاذية للأشعة فوق البنفسجية تزيد عن 90% ومعامل تمدد حراري منخفض للغاية، مما يضمن استقرار العملية.

أنبوب الكوارتز القوسي على شكل حرف U مصنوع من السيليكا المنصهرة عالية النقاء، ويتم تشكيله بشكل متكامل عن طريق عملية الانحناء الساخن باستخدام الحاسب الآلي، بدون لحام الربط. مناسبة للبيئات ذات درجات الحرارة المرتفعة أو المسببة للتآكل أو عالية النقاء التي تتطلب مسارات منحنية، وتشمل التطبيقات الرئيسية ما يلي:

-صناعة أشباه الموصلات والخلايا الكهروضوئية: غرف نقل الغاز والتفاعل في أفران الانتشار وأنظمة CVD

- معدات المختبرات والبحث: تجربة الأشعة فوق البنفسجية، تصنيع درجات الحرارة العالية، معالجة الغاز الخاصة

- نظام التسخين الصناعي: أنبوب التسخين بالأشعة تحت الحمراء، نقل السوائل بدرجة حرارة عالية، معالجة المواد المسببة للتآكل

-الإضاءة الخاصة: أنبوب مصباح التعقيم بالأشعة فوق البنفسجية، مصباح الزئبق، غطاء مصباح الهالوجين

- حماية البيئة والصناعة الكيميائية: معدات معالجة غاز النفايات، أنبوب أخذ العينات ذو درجة الحرارة العالية

المزايا الأساسية للمنتج

1. أداء مادي ممتاز

-النقاء ≥ 99.99%، بدون فقاعات، خطوط موحدة

- معامل التمدد الحراري 5.5 × 10 ⁻⁷/°، مقاومة قوية للصدمات الحرارية

- نطاق نقل الضوء 170 نانومتر - 2500 نانومتر (الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء)

2. موثوقية هيكلية عالية

- ثني CNC، انحناء دقيق (خطأ الزاوية <± 0.5 درجة)

- يمكن أن يصل تلميع الجدار الداخلي إلى Ra ≥ 0.4 μm، مما يقلل من الالتصاق والتلوث

- قدرة تحمل الضغط: تفريغ حتى 0.1 ميجا باسكال، مخصص وفقًا لسمك الجدار

3. التخصيص المرن

-نطاق قطر الأنبوب: Φ 10 مم - Φ 300 مم

- نطاق سمك الجدار: 1 مم - 15 مم

- نصف قطر الانحناء: R20mm - R1500mm

- الملحقات الاختيارية: واجهة الحافة، فرع متعدد المنافذ، معالجة الطلاء (مضادة للتبلور، مضادة للشفافية، إلخ.)

حالة طلب العميل (مجهول)

1. شركة ألمانية لتصنيع المعدات الكهروضوئية

- المتطلبات: أنبوب كوارتز على شكل حرف U لنوع جديد من أفران الانتشار، قادر على التشغيل المستمر عند درجة حرارة 1250 درجة مئوية ويتحمل غاز أوكسي كلوريد الفوسفور

-الحل: سمك جدار مخصص يبلغ Φ 180 مم × 8 مم، وانحناء R600 مم، وجدار داخلي مصقول بدقة

-النتيجة: تشغيل معدات العميل بشكل متواصل لمدة 18 شهرًا دون تشوه التبلور، وزيادة معدل العائد بنسبة 5%

2. مختبرات الجامعة الأمريكية

-المتطلبات: أنبوب تفاعل متعدد المنافذ على شكل حرف U للتجارب التحفيزية للأشعة فوق البنفسجية، ويتطلب نقل ضوء الأشعة فوق البنفسجية ومقاومة للغسيل بحمض الهيدروفلوريك

- المحلول: مخصص بقطر 50 مم × 3 مم، مع 3 فتحات مائلة على الجدار الجانبي، ومغطى بطبقة مقاومة للأحماض

-النتيجة: النفاذية ومقاومة التآكل تلبي المعايير بالكامل، وتم إعادة شراء ثلاث دفعات

3. موردي مكونات أشباه الموصلات اليابانية

-المتطلبات: أنبوب نصف قطر صغير (R30mm) على شكل حرف U لنظام عادم تعبئة الرقائق

-الحل: استخدام مادة الكوارتز منخفضة الترسيب، والانحناء الساخن للقوس الدقيق باستخدام الحاسب الآلي، مما يحقق تسامحًا قدره ± 0.2 مم قوس

-النتيجة: من خلال استبدال المكونات الأصلية المصنوعة من الفولاذ المقاوم للصدأ، تم تمديد عمر الخدمة من 6 أشهر إلى أكثر من 3 سنوات.

دع أنابيب الكوارتز المنحنية على شكل حرف U المخصصة بشكل احترافي تضخ موثوقية أعلى إلى معداتك - سواء كنت بحاجة إلى مواصفات قياسية أو تصميمات خاصة، يمكننا توفير حلول مطابقة. مرحبًا بك لإرسال رسومات متطلباتك أو معلمات العملية للحصول على عروض أسعار حصرية وحلول تقنية!

تقوم شركة Luverre Quartz بتصنيع وبيع مجموعة واسعة من زجاج الكوارتز المنصهر عالي الجودة، بما في ذلك أنابيب الكوارتز المنصهرة، وألواح الكوارتز المنصهرة، وقضبان الكوارتز المنصهرة، ونوافذ الكوارتز المنصهرة، وبوتقات الكوارتز المنصهرة، وقوارب الكوارتز المنصهرة، وحواف الكوارتز المنصهرة، وأكواب الكوارتز المنصهرة، وأدوات زجاج الكوارتز المنصهرة، والمزيد. يمكننا تلبية جميع أنواع المتطلبات المخصصة لمنتجات زجاج الكوارتز المنصهر.

لمزيد من المعلومات، فلا تتردد في الاتصال بنا.
