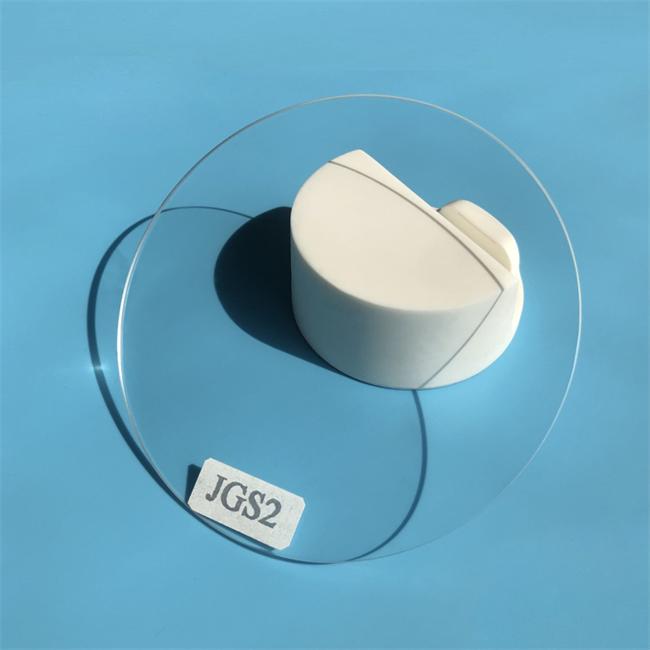

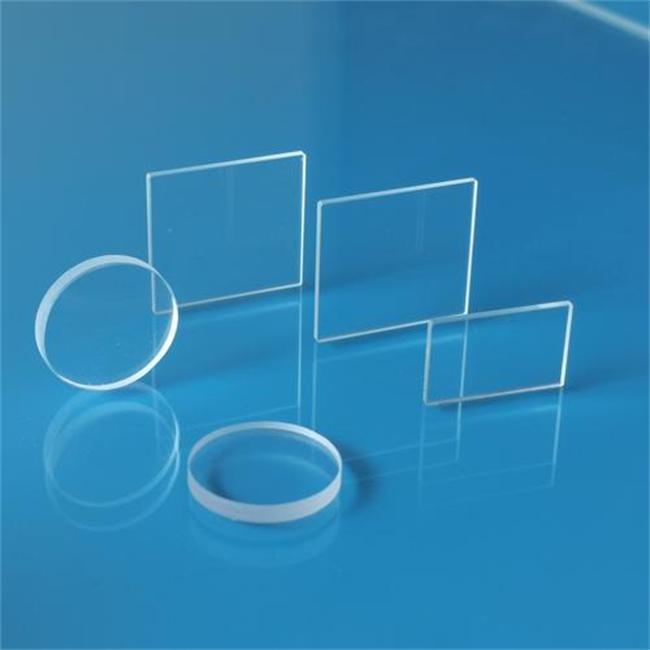

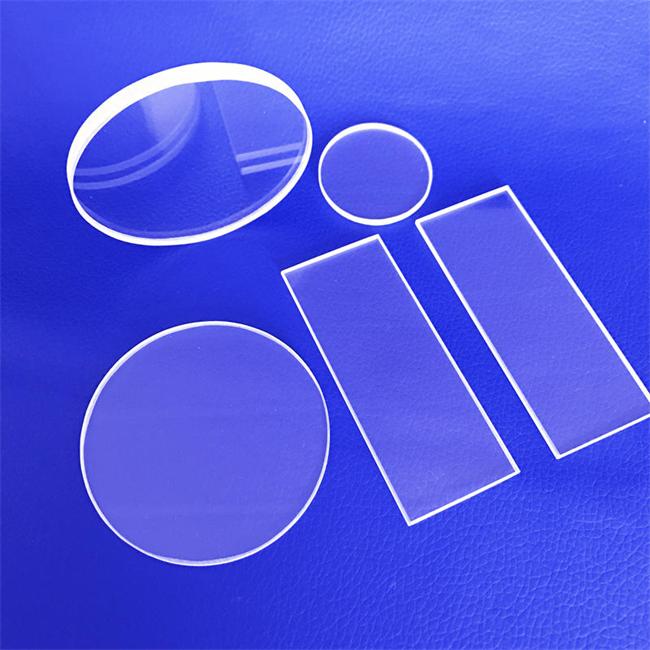

의료 영상 장비용 JGS 석영 유리 (예: UV 등급 용융 실리카 유리)는 자외선에서 근적외선 대역의 투과율이 매우 높고 방사선 저항성이 뛰어나며 자연 형광이 매우 낮은 특수 광학 소재입니다. CT 검출기, 형광현미경, 공초점 내시경, 유세포 분석기, 레이저 치료 장비의 광 경로 창, 렌즈, 섬유 결합 부품 등 고급 의료 진단 기기에 널리 사용됩니다. 일반 광학 유리나 K9 유리에 비해 JGS 석영 유리는 심자외선(185nm)~근적외선(2500nm) 범위에서 흡수 피크가 없으며 고에너지 방사선에 노출된 후에도 쉽게 변색되지 않아 의료 영상 시스템의 장기 출력의 정확성과 안정성을 보장합니다.

자주 묻는 질문(FAQ)

Q1: JGS 석영 유리와 일반 석영 유리(예: JGS1, JGS2, JGS3)의 차이점은 무엇입니까? 의료 영상에 더 적합한 것은 무엇입니까?

A: JGS 시리즈는 UV 투과율에 따라 분류됩니다. JGS1(원자외선 등급)은 기포나 줄무늬 없이 185-2500nm를 투과하므로 원자외선 형광 검출에 가장 적합합니다. JGS2(UV 등급)는 220-2500nm를 투과하여 작은 기포를 허용하며 일반 광학 시스템에 적합합니다. JGS3(적외선 등급)은 적외선 애플리케이션에 중점을 두고 260-3500nm를 통해 전송합니다. 의료 영상, 특히 약한 형광 신호를 감지하거나 자외선 여기 광원을 사용해야 하는 장치의 경우 JGS1은 배경 형광이 매우 낮고(<0.1%) 신호 획득을 방해하지 않기 때문에 최선의 선택입니다.

Q2: 귀사는 의료 장비 제조업체가 요구하는 불규칙한 석영 유리 부품을 제공할 수 있습니까?

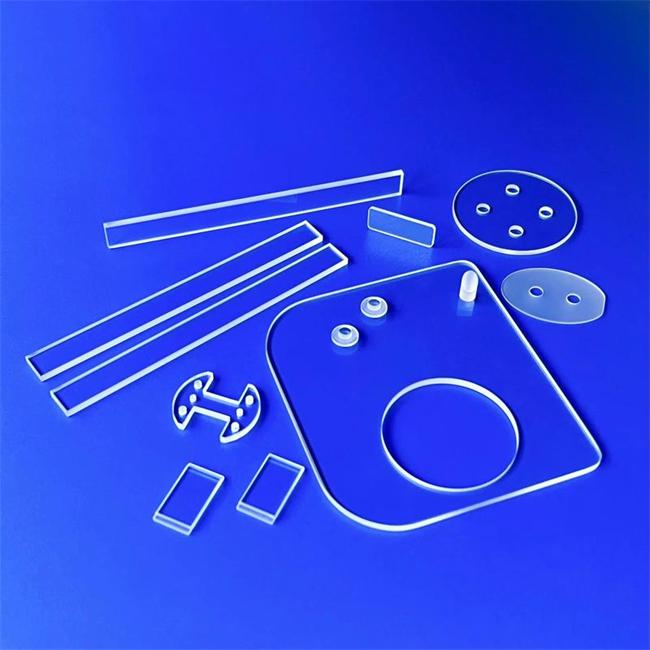

A: 물론 가능합니다. 우리는 평면 창, 구면/비구면 렌즈, 프리즘, 미세 유체 칩부터 계단, 관통 구멍 및 밀봉 홈이 있는 부품에 이르기까지 복잡한 모양의 부품을 제공합니다. 크기 범위: 두께 0.3mm-50mm, 직경 또는 측면 길이 3mm-300mm. 최대 ± 0.01mm의 공차로 맞춤형 도면을 지원합니다.

Q3: 의료 영상 장비에는 X선, 감마선 또는 전자빔 조사가 포함되는 경우가 많습니다. JGS 석영 유리가 검게 변하거나 투과율이 감소합니까?

A: 일반 유리나 저순도 석영은 조사 시 색 중심(색 중심 흡수대)이 발생하여 투과율이 감소합니다. JGS 석영 유리는 고순도 합성 원료(SiCl ₄ 가수분해 또는 플라즈마 용융)를 사용하며 총 금속 불순물 함량이 5ppm 미만이고 수산기 함량이 제어 가능하며 내방사선성이 우수합니다. 10 ⁵ Gy의 감마선을 조사한 후 400~2000nm 범위에서 투과율이 2% 미만 감소하여 의료용 CT 및 방사선 치료 검증 시스템의 장기 안정성 요구 사항을 완벽하게 충족했습니다.

Q4: JGS 석영 유리의 생체 적합성은 무엇입니까? 체액이나 소독제와 반응합니까?

A: JGS 석영 유리는 화학적 불활성이 매우 높으며 체액, 알코올, 과산화수소, 산화에틸렌 및 플라즈마 소독 환경에 녹지 않습니다. 표면에 기공이 없고, 단백질과 세포를 흡착하지 않으며, 고온, 고압(121℃, 30분)에서 변형이나 가수분해 없이 반복 멸균이 가능하다.

의료 영상 고객을 위해 제품이 어떤 핵심 요구 사항을 충족할 수 있습니까?

-약한 신호 및 높은 노이즈: JGS 석영은 자발 형광이 매우 낮고 자외선 투과율이 높아 신호 대 잡음비가 향상되고 약한 병변 신호를 명확하게 시각화할 수 있습니다.

-조사 후 어두워짐: 조사 방지 공식은 CT 튜브 또는 방사선 환경이 장기간 광선 경로 투명성을 유지하도록 보장합니다.

-복잡한 광 경로 통합이 어렵습니다. 드릴링, 단차, 나사산, 코팅 등에 대한 원스톱 맞춤화를 제공하여 조립을 단순화합니다.

-멸균 후에는 효과가 없습니다 . 반복되는 고온, 고압, 화학적 소독에 견딜 수 있어 장비의 수명이 연장됩니다.

재료 정의 및 등급 선택

JGS1: 185-2500nm, 흡수 피크 없음, 심자외선 형광, 포토리소그래피, 고에너지 레이저 - 형광 현미경, 유세포 분석기, 공초점 내시경

JGS2: 220-2500nm， 추적 기포 허용, UV 가시 광학 창 - 일반 광 간섭 단층 촬영(OCT), 피부 이미징

JGS3: 260-3500nm, 근적외선 이미징, 열화상 - 적외선 열화상 진단 장비

권장 사항: JGS1은 심자외선 영역(250-400nm)에서 투과율이 90% 이상이고 이미징 해상도에 기포 줄무늬로 인한 간섭이 없기 때문에 의료 이미징에 선호되는 선택입니다.

주요 성능 매개변수

-투과율: JGS1은 200nm에서 >85%이고 350-2000nm 범위에서 >92%입니다.

-굴절률: n_d=1.4585(아베수 67.8), 낮은 분산, 작은 색수차.

-열팽창 계수: 0.55 × 10 ⁻⁶/K (20-300 ℃), 강한 열 충격 저항, 급격한 온도 상승 및 하강을 견딜 수 있습니다.

-내부 품질: 응력 복굴절 ≤ 5nm/cm, A급 줄무늬 정도, 클래스 0 버블 정도(육안으로 눈에 보이는 거품 없음).

-표면 매끄러움 : 연삭은 20/10 (미국 군사 표준), 연마 거칠기 Ra<0.5nm에 도달할 수 있습니다.

사용자 정의 기능(거의 무제한 사양 및 크기)

모양: 원형, 정사각형, 직사각형, 사다리꼴, 쐐기형, 구형 크라운, 자유 형식 표면

치수 정확도: 외경 ± 0.01mm, 두께 ± 0.005mm, 평행도<10 '

모서리 처리: 모따기, C 각도, 둥근 모서리, 반투명 모서리, 계단 위치 지정

드릴링/슬로팅: 관통 구멍, 막힌 구멍, 접시형 구멍, V 홈, 마이크로채널(폭 ≥ 50μm)

코팅 옵션: 반사 방지 필름(AR, 단일 지점/광대역), 스펙트럼 필름, 금속 반사 필름, 소수성 필름

의료 영상 장비에서 이 제품이 어떤 실질적인 문제를 해결할 수 있나요?

1. 높은 배경 형광 검출: 일반 광학 유리는 UV 여기에서 강한 자연 형광(>5%)을 방출하여 대상 신호를 없애줍니다. JGS1 석영 자연 형광은 0.1% 미만으로 신호 대 잡음비가 10배 증가합니다.

2. CT 검출기의 장기간 드리프트: 검출기 창이 X선에 장시간 노출되어 순도가 낮은 유리가 노란색으로 변하여 교정이 실패합니다. JGS 석영 유리는 방사선 노화에 강하여 5년 이상 안정성을 보장합니다.

3. 내시경 창의 김서림 및 긁힘: JGS 창은 소수성 김서림 방지 층으로 코팅하고 강화할 수 있으며 모스 경도 7로 강화되었으며 내마모성과 스크럽 저항성이 있습니다.

4. 다파장 동시 이미징에서 심각한 색수차: JGS 석영은 분산 특성이 낮습니다(아베 수 67.8). 이는 복잡한 색수차 보정 렌즈 그룹이 필요 없이 자외선, 가시광선 및 근적외선 대역에 동시에 초점을 맞출 수 있습니다.

고객 신청사례(익명)

사례 1: CT 제조업체 - 검출기 창 업그레이드

-배경: 고객의 원래 CT 검출기는 특정 브랜드의 붕규산 유리 창을 사용했는데, 이는 3년의 사용 수명 동안 심각한 X선 조사 변색을 보여 영상 아티팩트를 초래했습니다. 최소 1년에 3회 교정이 필요합니다.

-요구사항: 방사선에 강하고 투과율이 높으며 기존 포장 공정과 호환되는 창 재료를 찾고 있습니다. 크기는 87.3×12.5×1.0mm로 네 모서리 모두 R-코너로 되어 있으며, 한쪽면에 ITO 전도성 필름(정전기 방지) 스퍼터링이 필요하다.

-우리의 솔루션: 두께 1.00 ± 0.01mm의 JGS1 석영 사용, <0.5nm의 거칠기로 양면 연마, 광대역 AR 필름(400-1100nm, 반사율<0.5%)으로 코팅 및 국부적으로 스퍼터링 ITO 필름 층.

-결과: 10번의 스캔과 6개월의 가속 노화 테스트 결과, 투과율은 1.2% 감소에 그쳤고, 영상 신호 대 잡음비는 18% 증가했습니다.

사례 2: 유럽의 고급형 형광내시경 기업 - 초박형 자외선 도광봉

-배경: 방광암의 조기진단을 위한 형광내시경검사에서는 280nm의 자외선을 체내에 유입시켜 370nm의 자가형광신호를 수집해야 한다. 원래 용융 실리카 막대는 길이가 60mm이고 직경이 1.2mm입니다. 끝면은 0° 각도로 연마해야 하며 측면은 산란광을 방지하기 위해 샌딩해야 합니다.

-난이도: 여러 공급업체가 이렇게 가느다란 석영 로드에서 단면 0° 광학 연마와 측면 정밀 샌딩 공정을 동시에 달성할 수 없으며 수율도 매우 낮습니다.

-우리의 솔루션: JGS1 석영 막대를 맞춤화하고 정확한 길이로 레이저 절단하고 특수 고정 장치를 사용하여 단면 직각도 <1'을 달성하고 측면의 정밀 연삭 및 화학적 연마를 위해 4000 다이아몬드 연삭 휠을 사용하여 균일한 산란 표면을 형성합니다.

-결과: 투과효율은 82%에 달했고(원래품은 67%), 미광이 1/3로 줄었습니다.

사례 3: 유세포분석기 스타트업 회사 - 미세유체 석영 칩 통합 여기 창

-배경: 회사는 동일한 JGS 석영 기판에 여기 광 경로 창(크기 3 x 3mm, 두께 0.5mm)과 미세 유체 채널(폭 100μm, 깊이 50μm)을 통합해야 하며 여기 창 영역에 긁힘이나 오염이 없는 소형 유세포 분석기를 개발했습니다.

-도전 과제: 일반적인 처리 방법은 마이크로채널 칩의 광학 창 영역을 완전히 손상되지 않은 상태로 보존하기 어렵고 창은 청소 후에도 여전히 입자 오염에 취약합니다.

- 당사의 솔루션 은 포토리소그래피+습식 식각 공정을 사용하여 마이크로 채널을 제작한 후 창 영역에 국지적 자기유변 연마(MRF)를 수행하고 최종적으로 Class 100 클린룸에서 메가소닉 세척+진공 밀봉 포장을 수행하는 것입니다.

-결과: 창의 표면 거칠기가 Ra<0.2nm에 도달했고, 여기 효율이 30% 증가했으며, 기공 막힘 현상이 없었습니다.

단일 부품 샘플링부터 수만 개 대량 생산까지, 평면 창부터 불규칙 렌즈까지 - 우리는 글로벌 의료 장비 제조업체에 가장 신뢰할 수 있는 JGS 석영 유리 맞춤 솔루션을 제공합니다.

도면이나 기술 요구 사항을 즉시 보내주시면 당사의 광학 엔지니어가 12시간 이내에 재료 선택 권장 사항과 자세한 견적을 제공할 것입니다.
