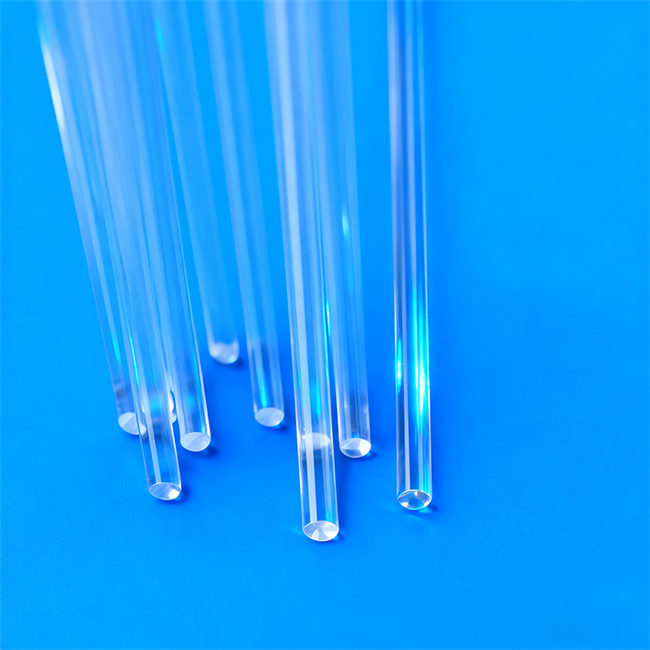

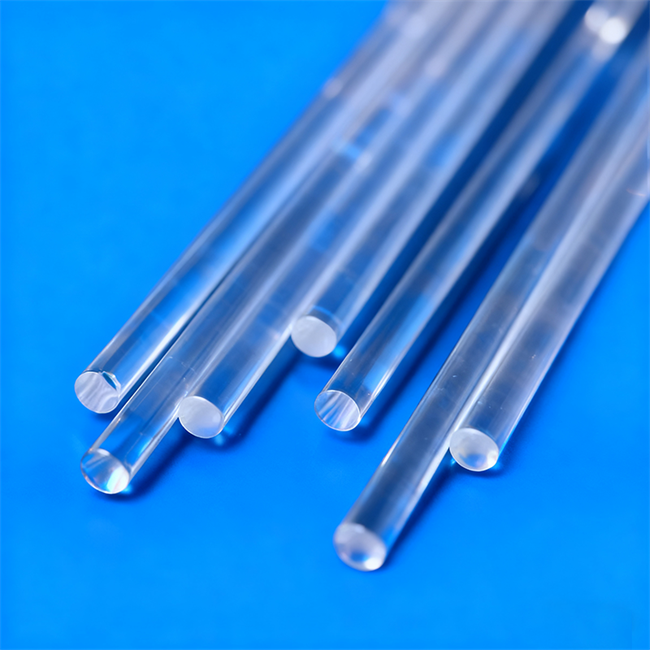

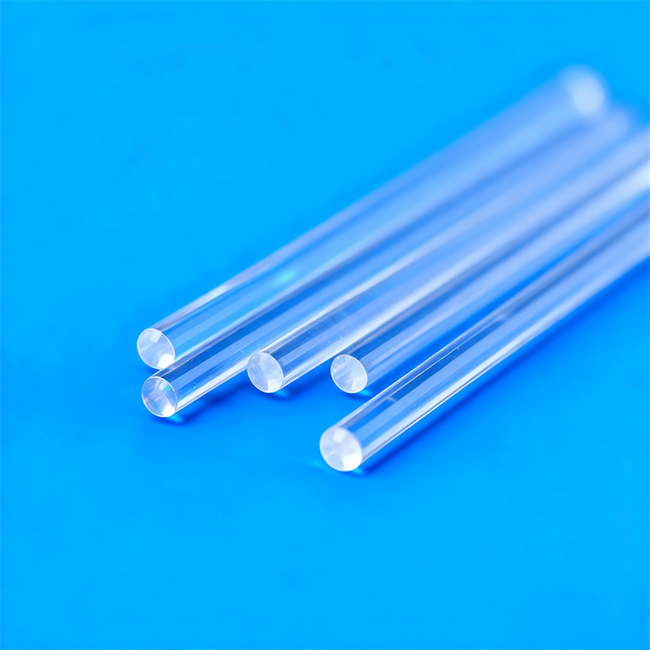

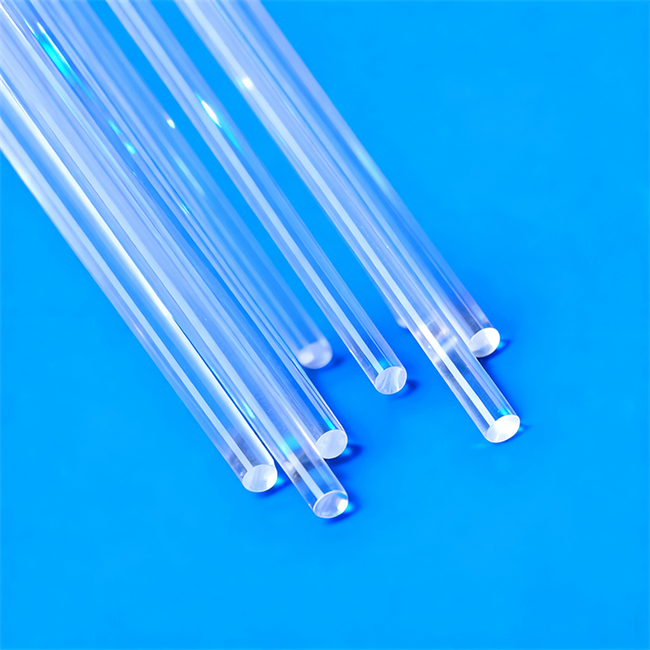

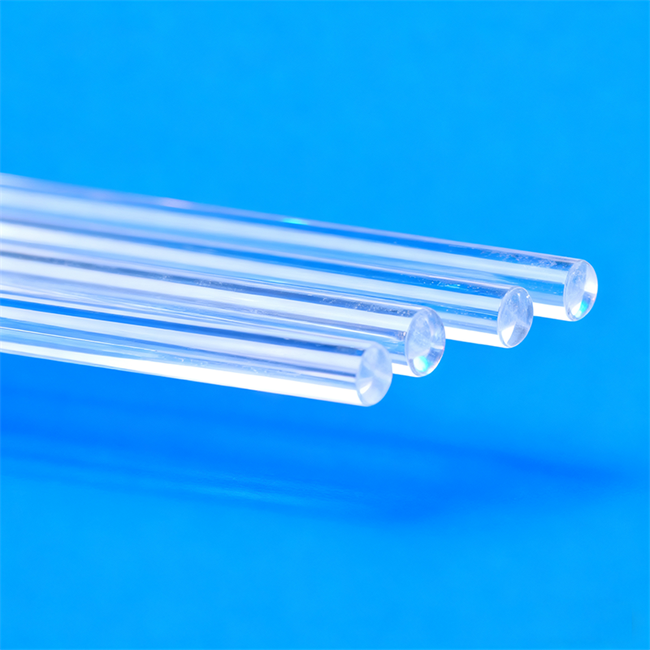

Coluna guia de luz de quartzo transparente sólida

A coluna guia de luz de quartzo transparente sólida é um componente condutor óptico que utiliza as excelentes propriedades de transmissão óptica do vidro de quartzo de alta pureza para converter com eficiência fontes de luz pontuais em fontes de luz de linha ou superfície. Possui taxa de absorção de luz extremamente baixa, excelente resistência a altas temperaturas e resistência à radiação UV, e pode manter uma transmissão estável a longo prazo em ambientes agressivos de semicondutores, litografia, iluminação especial e equipamentos médicos. Como ponte central que conecta a fonte de luz e a superfície de trabalho, esta coluna guia de luz pode resolver efetivamente os problemas de danos térmicos e atenuação de luz na integração do caminho óptico e é um componente-chave indispensável para aplicações optoeletrônicas de ponta.

Perguntas frequentes (FAQ)

Q1: Qual é a temperatura máxima que uma coluna guia de luz de quartzo transparente sólida pode suportar?

R: Feito de vidro de quartzo de alta pureza, tem um ponto de amolecimento de mais de 1200 ℃, uma temperatura de uso seguro a longo prazo de até 1100 ℃ e uma resistência de curto prazo a altas temperaturas de 1300 ℃, tornando-o muito adequado para transmissão óptica em ambientes de alta temperatura.

Q2: Quais especificações e formatos você pode personalizar para suas colunas guia de luz?

R: Oferecemos serviços personalizados abrangentes. Quer se trate de diâmetro, comprimento, requisitos de tolerância ou estruturas irregulares, como cilindros, colunas quadradas, cones, roscas ou chanfros especiais, a usinagem precisa pode ser realizada de acordo com desenhos do cliente ou necessidades específicas da aplicação.

Q3: Como garantir a eficiência da transmissão óptica da coluna guia de luz?

R: Usamos peças brutas de quartzo de grau óptico e empregamos técnicas precisas de processamento a frio (como retificação e polimento de precisão) para garantir que a suavidade da superfície final atinja o nível λ/10. A superfície lateral é polida ou fosca conforme necessário para minimizar a dispersão interna e as perdas de reflexão da superfície final.

Q4: Vocês fornecem limpeza e embalagem que atendam aos padrões da indústria de semicondutores?

R: Sim, é. Temos capacidade de limpeza de salas ultra limpas de cem níveis e podemos realizar limpeza sem poeira de acordo com as necessidades do cliente. Usamos embalagens de nitrogênio antiestáticas e a vácuo para atender aos padrões SEMI e são diretamente aplicáveis ​​a ambientes de salas limpas.

Atendendo às suas principais necessidades

Da sua perspectiva, a coluna guia de luz de quartzo transparente sólida realmente resolve os seguintes problemas principais para você:

Resolvendo os problemas de atenuação de luz e deslocamento térmico: Sob condições de luz forte ou alta temperatura, o vidro comum amarelará e deformará, causando atenuação de luz. Colunas guia de luz de quartzo garantem uma saída estável do fluxo luminoso.

Resolvendo o problema de iluminação uniforme em espaço limitado: Transformar as fontes de luz pontuais de dissipação de calor difíceis de organizar diretamente em fontes de luz de linha/superfície uniformes simplifica a estrutura de design óptico do equipamento.

Resolvendo o problema da vida útil dos consumíveis em ambientes agressivos: Com resistência à corrosão e resistência UV extremamente fortes, reduz significativamente a frequência de manutenção e o custo de substituição de equipamentos em ambientes fortemente ácidos-base ou UV.

Principais áreas de aplicação:

Semicondutores e microeletrônica: módulo de iluminação uniforme de máquina de litografia, condução de fonte de luz de detecção de wafer.

Fontes de luz especiais e médicas: equipamento de cura UV, acoplamento de caminho óptico de tubo de lâmpada de esterilização UV, condução de equipamento médico a laser.

Indústria e pesquisa: janela de observação para forno de aquecimento infravermelho de alta temperatura, sistema de caminho óptico espectrômetro, equipamento experimental de última geração.

O valor das vantagens do produto para os usuários:

Transmitância (valor) extremamente alta: A transmitância excede 93% no ultravioleta (190nm-400nm) para as bandas do visível e do infravermelho próximo, garantindo que a produção de energia do seu equipamento seja sem perdas e melhorando o rendimento final da linha de produção.

Personalização de tamanho final (valor): Suporta personalização de uma pequena haste guia de luz de Φ 1 mm a uma grande haste guia de luz de Φ 100 mm, combinando perfeitamente com a cavidade do caminho óptico do seu equipamento existente sem a necessidade de modificar o design geral.

Hidroxila baixa de alta pureza (valor): Produtos com baixa hidroxila (<5ppm) ou sem hidroxila podem ser fornecidos de acordo com a demanda, evitando efetivamente picos de absorção de hidroxila na banda ultravioleta e evitando o superaquecimento da coluna guia de luz e causando fuga térmica do equipamento.

Casos de aplicação

Antecedentes do caso: Um conhecido fabricante de equipamentos de cura UV-LED no Sudeste Asiático.

Enfrentando dificuldades: Ao desenvolver uma nova geração de fontes de luz de superfície UV-LED de alta potência, os clientes inicialmente usaram colunas guia de luz de vidro com alto teor de borosilicato. Sob operação com potência total de longo prazo, a coluna guia de luz exibe forte absorção de calor e fenômeno de amarelecimento (mudanças na estrutura do vidro causadas por raios ultravioleta na zona cega solar). Não só a eficiência de conversão de luz cai drasticamente de 85% para menos de 60%, mas as altas temperaturas locais também causam a explosão da coluna guia de luz, levando à paralisação do equipamento e a um aumento nas taxas de reclamação dos clientes.

Nossa solução:

Substituição de seleção de material: Mude o material para nosso vidro de quartzo de grau óptico personalizado de baixa hidroxila (<2ppm), eliminando completamente o calor causado pela absorção de UV.

Otimização estrutural: Otimize o design cilíndrico direto original em uma estrutura de 'polimento de precisão em ambas as extremidades + micro lixamento na lateral'. O polimento da face final garante a taxa de luz incidente/de saída, e a superfície micro fosca na lateral quebra a condição de reflexão total, permitindo que a luz transborde uniformemente da lateral, convertendo com sucesso a fonte de luz pontual em uma fonte de luz de superfície altamente uniforme.

Controle de tolerância dimensional: Controle a tolerância de comprimento em ± 0,02 mm para garantir um ajuste perfeito com o conjunto de LED densamente organizado do cliente.

Resultado final: Após mudar para nossa coluna guia de luz de quartzo, o equipamento operou continuamente por 2.000 horas sob irradiação UV de alta intensidade de 350W, com atenuação de transmitância <1% e sem deformação térmica.

Se você precisa de testes de amostra única ou busca um fornecimento estável em nível de produção, basta fornecer seus desenhos ou descrição da aplicação e nossa equipe de engenharia avaliará rapidamente e fornecerá a solução personalizada mais competitiva. Não hesite em contactar-nos a qualquer momento para obter amostras e orçamentos detalhados!
