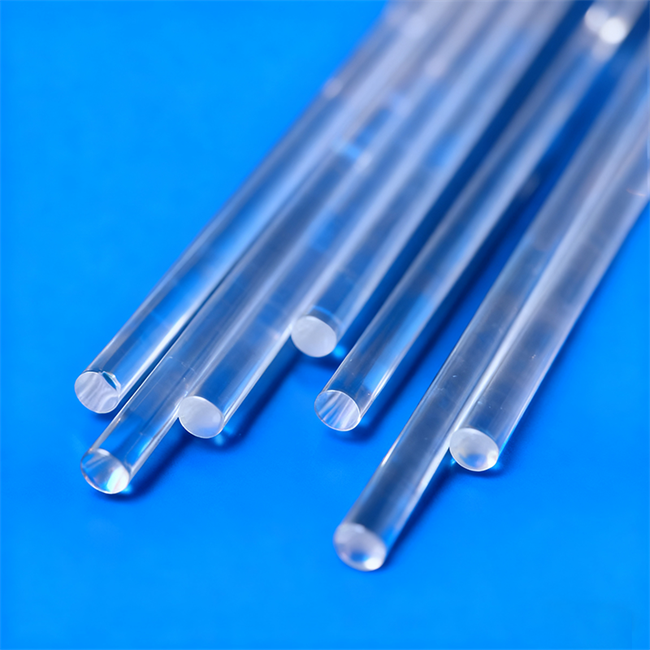

Colonne de guidage de lumière en quartz transparent solide

La colonne de guidage de lumière en quartz transparent solide est un composant conducteur optique qui utilise les excellentes propriétés de transmission optique du verre de quartz de haute pureté pour convertir efficacement les sources de lumière ponctuelles en sources de lumière linéaires ou de surface. Il a un taux d'absorption de la lumière extrêmement faible, une excellente résistance aux températures élevées et aux rayons UV, et peut maintenir une transmission stable à long terme dans des environnements difficiles de semi-conducteurs, de lithographie, d'éclairage spécial et d'équipement médical. En tant que pont central reliant la source lumineuse et la surface de travail, cette colonne de guidage de lumière peut résoudre efficacement les problèmes de dommages thermiques et d'atténuation de la lumière dans l'intégration du chemin optique, et constitue un composant clé indispensable pour les applications optoélectroniques haut de gamme.

Foire aux questions (FAQ)

Q1 : Quelle est la température maximale à laquelle une colonne de guidage de lumière en quartz transparent solide peut résister ?

R : Fabriqué en verre de quartz de haute pureté, il a un point de ramollissement supérieur à 1 200 ℃, une température d'utilisation sûre à long terme allant jusqu'à 1 100 ℃ et une résistance à court terme aux températures élevées de 1 300 ℃, ce qui le rend très approprié pour la transmission optique dans des environnements à haute température.

Q2 : Quelles spécifications et formes pouvez-vous personnaliser pour vos colonnes de guides de lumière ?

R : Nous fournissons des services personnalisés complets. Qu'il s'agisse de diamètre, de longueur, d'exigences de tolérance ou de structures irrégulières telles que des cylindres, des colonnes carrées, des cônes, des chanfreins filetés ou spéciaux, un usinage précis peut être réalisé selon les dessins du client ou les besoins spécifiques de l'application.

Q3 : Comment garantir l’efficacité de la transmission optique de la colonne de guidage de lumière ?

R : Nous utilisons des ébauches de quartz de qualité optique et employons des techniques précises de traitement à froid (telles que le meulage et le polissage de précision) pour garantir que la douceur de la surface finale atteint le niveau λ/10. La surface latérale est polie ou dépolie selon les besoins pour minimiser la diffusion interne et les pertes par réflexion de la surface d'extrémité.

Q4 : Fournissez-vous un nettoyage et un emballage conformes aux normes de l'industrie des semi-conducteurs ?

R : Oui, c'est le cas. Nous disposons d'une capacité de nettoyage de salle ultra propre d'une centaine de niveaux et pouvons effectuer un nettoyage sans poussière selon les exigences du client. Nous utilisons des emballages antistatiques et sous vide à l’azote pour répondre aux normes SEMI et sommes directement applicables aux environnements de salle blanche.

Répondre à vos besoins fondamentaux

De votre point de vue, la colonne de guidage de lumière en quartz transparent solide résout véritablement pour vous les problèmes fondamentaux suivants :

Résoudre les problèmes d'atténuation de la lumière et de décalage thermique : dans des conditions de forte lumière ou de température élevée, le verre ordinaire jaunira et se déformera, provoquant une atténuation de la lumière. Les colonnes de guidage de lumière en quartz assurent une sortie stable du flux lumineux.

Résoudre le problème de l'éclairage uniforme dans un espace limité : transformer les sources lumineuses ponctuelles difficiles à disposer directement à dissipation thermique en sources lumineuses de ligne/surface uniformes simplifie la structure de conception optique de l'équipement.

Résoudre le problème de la durée de vie des consommables dans des environnements difficiles : avec une résistance extrêmement forte à la corrosion et aux UV, il réduit considérablement la fréquence de maintenance et le coût de remplacement des équipements dans des environnements fortement acide-base ou UV.

Domaines d'application principaux :

Semi-conducteurs et microélectronique : module d'éclairage uniforme de machine de lithographie, conduction de source lumineuse de détection de tranche.

Sources lumineuses spéciales et médicales : équipement de durcissement UV, couplage de chemin optique de tube de lampe de stérilisation UV, conduction d'équipement médical laser.

Industrie et recherche : fenêtre d'observation pour four de chauffage infrarouge à haute température, système de chemin optique spectromètre, équipement expérimental haut de gamme.

La valeur des avantages du produit pour les utilisateurs :

Transmission (valeur) extrêmement élevée : la transmission dépasse 93 % dans l'ultraviolet (190 nm-400 nm) jusqu'aux bandes visibles et proches de l'infrarouge, garantissant que la production d'énergie de votre équipement est sans perte et améliorant le rendement final de la ligne de production.

Personnalisation ultime de la taille (valeur) : prend en charge la personnalisation d'une petite tige de guidage de lumière de Φ 1 mm à une grande tige de guidage de lumière de Φ 100 mm, correspondant parfaitement à la cavité du trajet optique de votre équipement existant sans qu'il soit nécessaire de modifier la conception globale.

Faible teneur en hydroxyle (valeur) de haute pureté : des produits à faible teneur en hydroxyle (<5 ppm) ou sans hydroxyle peuvent être fournis en fonction de la demande, évitant ainsi efficacement les pics d'absorption d'hydroxyle dans la bande ultraviolette et empêchant la colonne de guidage de lumière de surchauffer et de provoquer un emballement thermique de l'équipement.

Cas de candidature

Contexte du cas : Un fabricant bien connu d’équipements de polymérisation UV-LED en Asie du Sud-Est.

Faire face à des difficultés : lors du développement d'une nouvelle génération de sources lumineuses de surface UV-LED haute puissance, les clients ont initialement utilisé des colonnes de guidage de lumière ordinaires en verre à haute teneur en borosilicate. En fonctionnement à pleine puissance à long terme, la colonne de guidage de lumière présente un phénomène grave d'absorption de chaleur et de jaunissement (changements de structure du verre provoqués par les rayons ultraviolets dans la zone aveugle solaire). Non seulement l'efficacité de conversion de la lumière chute fortement, passant de 85 % à moins de 60 %, mais les températures locales élevées provoquent également l'explosion de la colonne de guidage de lumière, entraînant des temps d'arrêt des équipements et une augmentation du taux de réclamations des clients.

Notre solution :

Remplacement de la sélection du matériau : remplacez le matériau par notre verre de quartz de qualité optique personnalisé à faible teneur en hydroxyle (<2 ppm), éliminant complètement la chaleur causée par l'absorption des UV.

Optimisation structurelle : optimisez la conception cylindrique droite d'origine en une structure de « polissage de précision aux deux extrémités + micro ponçage sur le côté ». Le polissage de la face d'extrémité garantit le taux de lumière incidente/sortante, et la surface micro-dépolie sur le côté brise la condition de réflexion totale, permettant à la lumière de déborder uniformément du côté, convertissant avec succès la source de lumière ponctuelle en une source de lumière de surface très uniforme.

Contrôle de tolérance dimensionnelle : contrôlez la tolérance de longueur à ± 0,02 mm pour garantir un ajustement parfait avec le réseau de LED densément disposé du client.

Résultat final : après le passage à notre colonne de guidage de lumière à quartz, l'équipement a fonctionné en continu pendant 2 000 heures sous une irradiation UV de haute intensité de 350 W, avec une atténuation de transmission <1 % et aucune déformation thermique.

Que vous ayez besoin de tester un échantillon unique ou que vous recherchiez un approvisionnement stable au niveau de la production, fournissez simplement vos dessins ou la description de votre application, et notre équipe d'ingénierie évaluera rapidement et vous fournira la solution personnalisée la plus compétitive. N'hésitez pas à nous contacter à tout moment pour des échantillons et des devis détaillés !

Luverre Quartz fabrique et vend une large gamme de verre de quartz fondu de haute qualité, notamment des tubes de quartz fondu, des plaques de quartz fondu, des tiges de quartz fondu, des fenêtres en quartz fondu, des creusets en quartz fondu, des bateaux en quartz fondu, des brides en quartz fondu, des béchers en quartz fondu, des instruments en verre de quartz fondu, et plus encore. Nous pouvons répondre à toutes sortes d’exigences personnalisées pour les produits en verre de quartz fondu.

Pour plus d’informations, n’hésitez pas à nous contacter.
