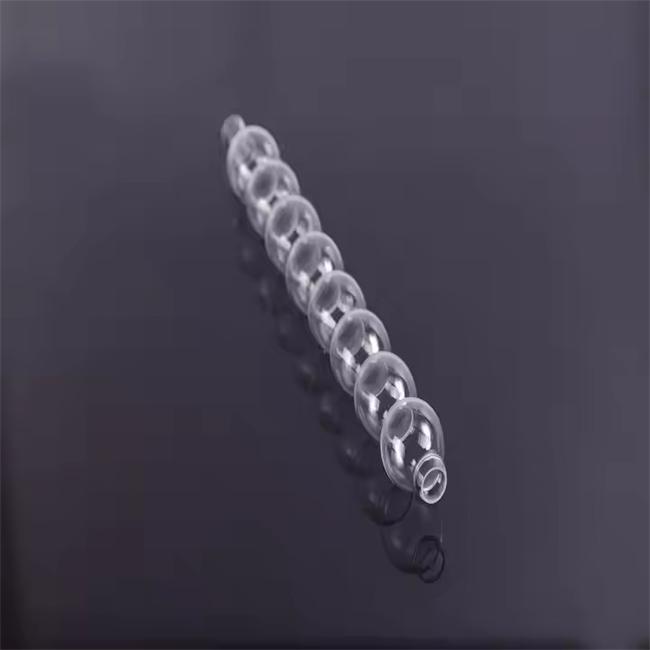

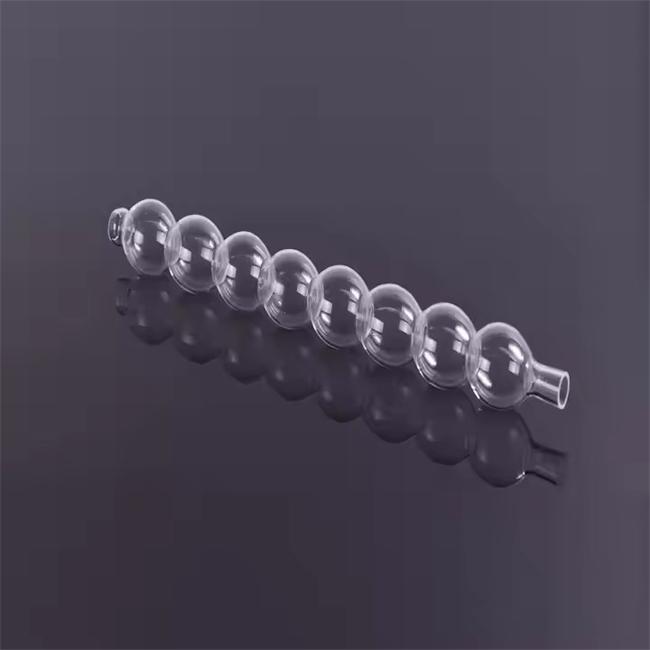

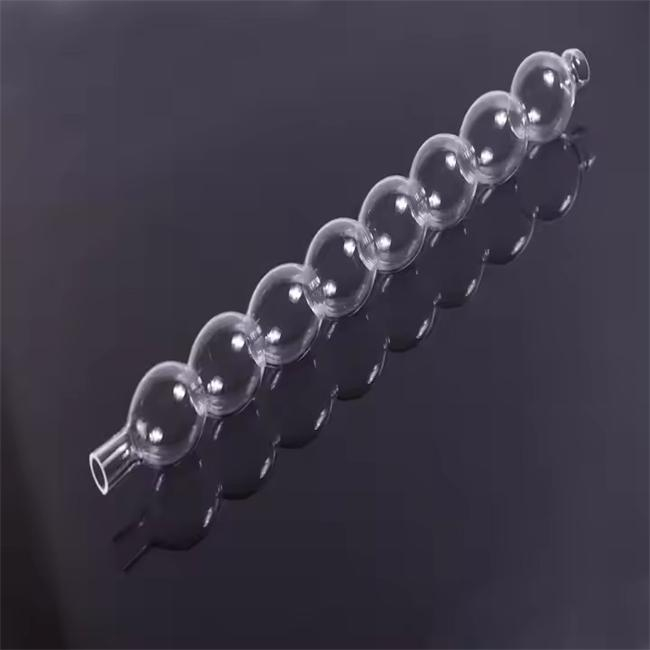

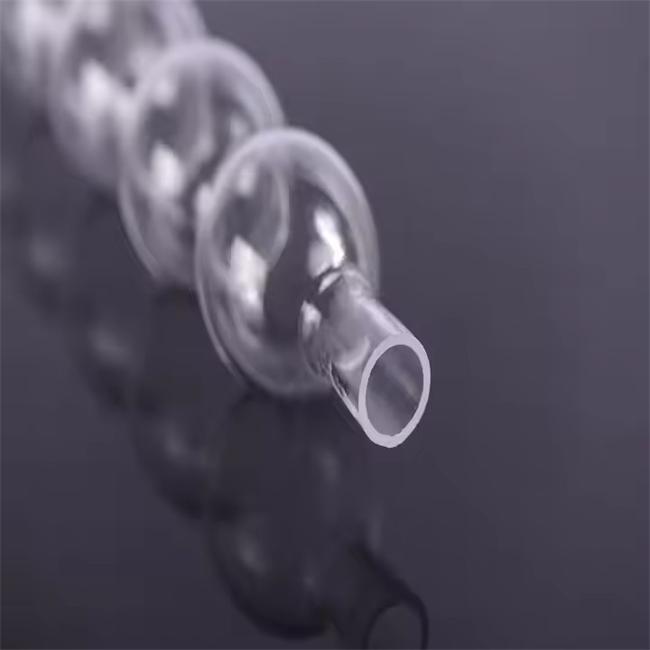

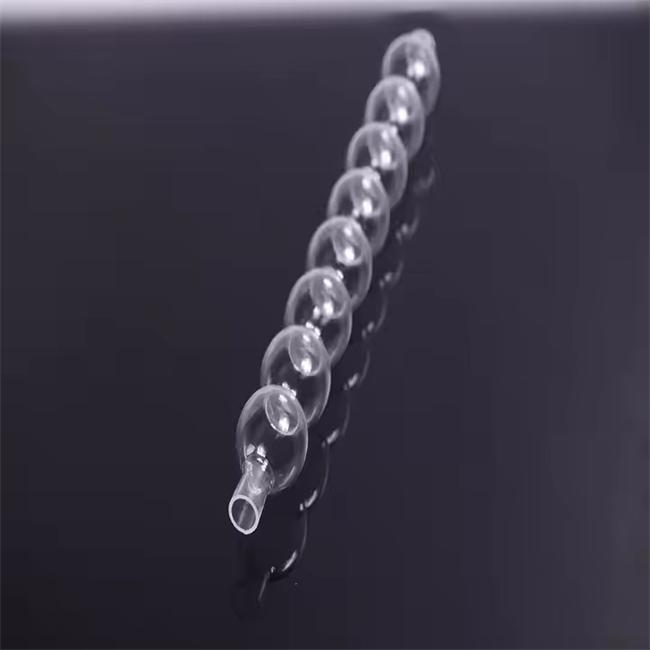

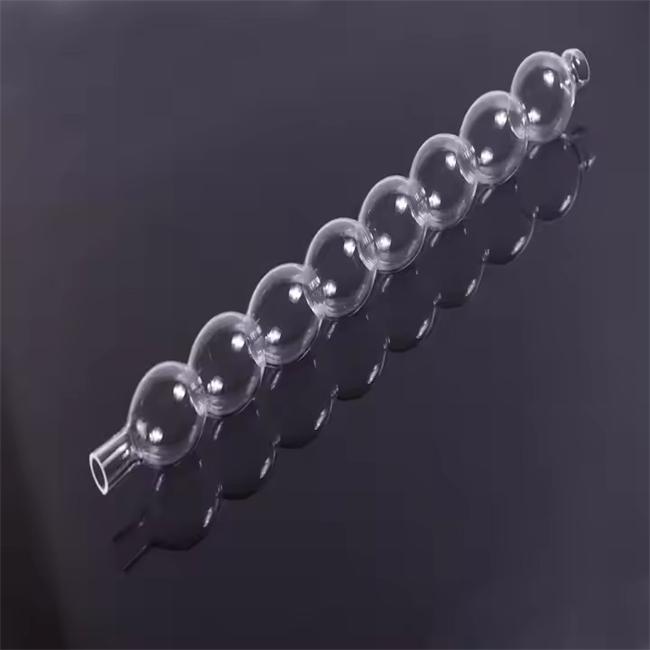

أنبوب مكثف زجاجي كوارتز حلزوني شفاف

أنبوب مكثف زجاج الكوارتز الحلزوني الشفاف عبارة عن جهاز تبادل حراري مختبري وصناعي يستخدم السيليكا المنصهرة عالية النقاء (SiO ₂ ≥ 99.99٪)، والتي يتم صهرها عند درجة حرارة عالية وثنيها بدقة. فهو يجمع بين المقاومة الممتازة لدرجات الحرارة العالية (الاستخدام طويل الأمد عند 1100 درجة مئوية) ومقاومة التآكل لمواد الكوارتز مع ميزة مساحة التبادل الحراري الكبيرة التي يوفرها الهيكل الحلزوني، وهو مصمم لظروف العمل القاسية مثل التقطير، والإرجاع، والاستخلاص الذي يتطلب تكثيفًا فعالاً. يسمح جدار الأنبوب الشفاف بالكامل للمشغلين بمراقبة حالة التدفق والتكثيف للوسط الداخلي في الوقت الفعلي، مما يجعله خيارًا مثاليًا للتحليل الكيميائي، والبحث والتطوير الصيدلاني، والعمليات الرطبة لأشباه الموصلات، وتخليق المواد عالية النقاء.

نقاط الضعف لدى العملاء والحلول: الأسئلة الشائعة والأجوبة السريعة

Q1: عند تقطير الأحماض القوية (مثل حمض الكبريتيك المركز، الماء الملكي) أو المذيبات العضوية، تكون أنابيب المكثف الزجاجية العادية عرضة للتآكل وحتى الانفجار. ما الذي ينبغي عمله؟

ج: إن أنبوب المكثف الزجاجي الكوارتز الحلزوني الشفاف الخاص بنا مصنوع من مادة الكوارتز عالية النقاء، والتي تكون مقاومة لجميع الأحماض القوية والتآكل القلوي باستثناء حمض الهيدروفلوريك وحمض الفوسفوريك الساخن. مقاومته للتآكل تزيد عن 30 مرة من الزجاج العادي. وفي الوقت نفسه، فإن معامل التمدد الحراري المنخفض للغاية للكوارتز (5.5 × 10 ⁻⁷/ درجة مئوية) يسمح له بتحمل الاختلافات الكبيرة في درجات الحرارة (التسخين إلى 1100 درجة مئوية ووضعه في درجة حرارة عادية للمياه لا ينفجر)، مما يحل خطر الانفجار تمامًا.

Q2: يتميز المكثف الحالي بكفاءة تبادل حراري منخفضة وسرعة تقطير بطيئة، مما يؤثر بشكل خطير على التقدم التجريبي وكفاءة الإنتاج؟

ج: يعمل تصميم الهيكل الحلزوني على تمديد مسار التكثيف وزيادة مساحة نقل الحرارة بأكثر من 40% مقارنة بالأنابيب المستقيمة. الوسط الموجود في الأنبوب الحلزوني يكون في حالة مضطربة، مما يحسن بشكل كبير معامل نقل الحرارة وكفاءة التكثيف بنسبة 20% -40% مقارنة بأنابيب التكثيف التقليدية المستقيمة أو الكروية، والتي يمكن أن تقلل بشكل كبير من وقت التقطير.

س 3: هل تشعر بالقلق من ترسيب الأيونات المعدنية وتلوث المنتج أثناء تحضير المواد عالية النقاء؟

ج: يتمتع زجاج الكوارتز SiO ₂ بنقاء يصل إلى 99.95% -99.999% ولا يحتوي على أي شوائب معدنية تقريبًا. في درجات الحرارة العالية أو البيئات المسببة للتآكل، لن يكون هناك أيونات معدنية تتسرب وتلوث المواد، مما يجعلها مناسبة بشكل خاص لمجالات مثل المواد شبه الموصلة، والوسائط الصيدلانية، والكواشف عالية النقاء، وما إلى ذلك التي تتطلب درجة نقاء عالية.

س 4: هل تحتاج إلى واجهات غير قياسية أو أنابيب مكثف ذات حجم خاص لا يمكن تركيبها على المعدات الموجودة مع المنتجات القياسية في السوق؟

ج: نحن نقدم خدمات التخصيص الكاملة: القطر اللولبي، عدد اللفات، درجة الصوت، قطر الأنبوب، ونوع الواجهة (فم الطحن، الحافة، الباغودا) يمكن تصنيعها جميعًا وفقًا للرسومات. الحد الأدنى لكمية الطلب يصل إلى قطعة واحدة، مما يدعم الإنتاج التجريبي للعينة.

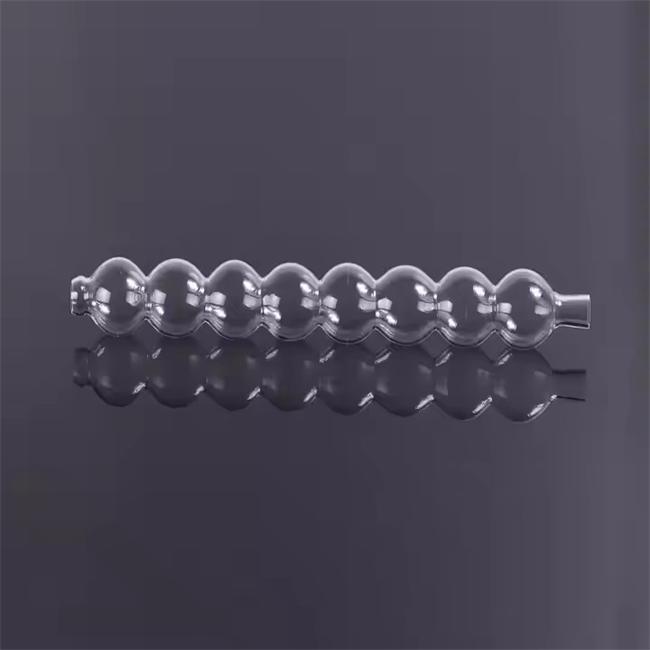

أنبوب مكثف زجاجي كوارتز حلزوني شفاف

أنبوب مكثف زجاج الكوارتز الحلزوني الشفاف عبارة عن جهاز خاص للتبادل الحراري يتم تصنيعه عن طريق لف أنبوب زجاج الكوارتز عالي النقاء على قالب دقيق بعد التليين بدرجة حرارة عالية، ثم التلدين للتخلص من الإجهاد الداخلي. إنها تمتلك ثلاث قيم أساسية في وقت واحد:

1. القيمة المادية: يتمتع زجاج الكوارتز بثبات فيزيائي وكيميائي لا مثيل له. نقطة التليين تصل إلى 1730 درجة مئوية، ويمكن أن تعمل لفترة طويلة عند درجة حرارة 1100 درجة مئوية؛ مقاومة الأحماض 150 مرة من الفولاذ المقاوم للصدأ. نفاذية الضوء المرئي> 92%، سهلة المراقبة.

2. القيمة الهيكلية: يعمل التكوين الحلزوني على توسيع مسار التكثيف بشكل كبير في مساحة محدودة، ويتبادل وسط التبريد والمواد الحرارة في التدفق العكسي، مع كفاءة تبادل حراري أعلى بكثير من الأنابيب التقليدية المستقيمة أو المتعرجة.

3. قيمة العملية: الجدران الداخلية والخارجية مصقولة بدقة (مع خشونة سطح تصل إلى 0.2 ميكرومتر)، وهو ليس من السهل تعليقه على الحائط، وسهل التنظيف، ويتجنب التلوث المتبادل.

ما هي المشاكل التي يمكن أن تحلها أنابيب المكثف المصنوعة من زجاج الكوارتز الحلزوني الشفاف؟

-تكثيف الوسائط شديدة التآكل: عند التعامل مع المواد شديدة التآكل مثل الأحماض المركزة والهاليدات والمذيبات العضوية، لا داعي للقلق بشأن تآكل المعدات وتسربها

-التقطير والارتداد بدرجة حرارة عالية: يستخدم لتقطير الهواء أو التقطير الفراغي للمركبات العضوية ذات درجة الغليان العالية (مثل الزيت المتوسط ​​الحرارة ومونومرات البوليمر)

- تحضير مواد عالية النقاء: تجنب التلوث المعدني في إنتاج المواد شبه الموصلة والوسائط الصيدلانية والمواد الكيميائية الإلكترونية

- مساحة تركيب محدودة: الهيكل الحلزوني مدمج ومناسب للتركيب والاستخدام في مساحات محدودة مثل أغطية الدخان وصناديق القفازات

- مراقبة العملية بصريًا: يسمح جدار الأنبوب الشفاف بمراقبة سرعة تنقيط المكثفات في الوقت الفعلي، سواء كانت هناك علامات غليان أو انسداد

- ظروف الصدمة الباردة والساخنة : عمليات مع توقف متكرر أو تغيرات جذرية في درجات الحرارة، وذلك باستخدام مقاومة الصدمات الحرارية الممتازة للكوارتز لمنع الانفجار

المزايا الأساسية لمنتجنا

باعتبارنا مؤسسة تصدير للتجارة الخارجية تشارك بشكل عميق في سلسلة صناعة الكوارتز Lianyungang، فإن أنبوب المكثف الزجاجي الكوارتز الحلزوني الشفاف الخاص بنا يتمتع بالمزايا المختلفة التالية:

1. نقاء المواد الشديد

يتم استخدام مواد خام السيليكا المنصهرة عالية الجودة. محتوى SiO ₂ هو ≥ 99.99% -99.999%، ويتم التحكم في الكمية الإجمالية للشوائب المعدنية عند مستوى منخفض للغاية جزء في المليون، مما يلبي متطلبات أشباه الموصلات والتطبيقات الصيدلانية.

2. تشكيل لولبي دقيق

اعتماد تكنولوجيا ثني اللهب CNC لضمان:

- انتظام الملعب : خطأ التوازي بين الدوائر <0.5 مم

- التحكم في الإهليلجية: التشوه عند الانحناء أقل من 5% من قطر الأنبوب

- لا توجد بقايا إجهاد: بعد التلدين الدقيق والكشف عن الاستقطاب، لا توجد أنماط قوس قزح

3. خصائص فيزيائية وكيميائية ممتازة

-درجة حرارة العمل على المدى الطويل: 1100 درجة مئوية

-نقطة التليين: 1730 درجة مئوية

-معامل التمدد الحراري: 5.5 × 10 ⁻⁷/°C (1/10-1/20 من الزجاج العادي)

-مقاومة الأحماض: مقاومة لجميع الأحماض العضوية وغير العضوية باستثناء HF

4. القدرة على التخصيص بالحجم الكامل

المنعطفات الحلزونية: 3-30 دورة أو أكثر

القطر الحلزوني: 20-300 ملم

قطر الأنبوب (القطر الخارجي): 6-80 مم

سمك الجدار: 1.0-5.0 ملم

الطول الإجمالي: 50-2000 مم

نوع الواجهة: فم طحن قياسي (14/23 إلى 55/50)، شفة، مفصل باغودا

المعالجة الخاصة: الأنابيب المنحنية، الأنابيب الفرعية الملحومة، الواجهات غير المنتظمة

حالات طلبات العملاء

الحالة 1: مركز بحث وتطوير صيدلاني معروف في أوروبا (تحسين عملية التقطير الحمضي القوي)

-المتطلبات: عند تصنيع نوع جديد من المكونات الصيدلانية الفعالة، يحتاج المركز إلى إجراء التقطير الفراغي على خليط يحتوي على حمض الكبريتيك المركز وحمض النيتريك المدخن. تعرض أنبوب المكثف المصنوع من زجاج البورسليكات الأصلي لتآكل وخشونة الجدار الداخلي، بل وحوادث انفجار بعد 3-5 استخدامات، مما يشكل خطرًا كبيرًا على السلامة. بالإضافة إلى ذلك، فإن ترسيب أيونات البورون والصوديوم في الزجاج يؤثر على نقاء المنتج.

-الحل: لقد قمنا بتخصيص مجموعة من أنابيب المكثف المصنوعة من زجاج الكوارتز الحلزوني الشفاف لعملائنا، بطول إجمالي 500 مم، وقطر حلزوني 80 مم، وقطر أنبوب 20 مم، ومنفذ طحن قياسي 29/42 في كلا الطرفين. باستخدام مادة كوارتز عالية النقاء ومنخفضة الهيدروكسيل، يتم صقل الجدار الداخلي بدقة.

-التأثير النهائي: تم استخدام أنبوب المكثف بشكل مستمر لمدة 6 أشهر (مع التقطير التراكمي أكثر من 200 مرة)، ويظل الجدار الداخلي سلسًا وشفافًا، دون أي علامات تآكل أو حوادث انفجار. أظهر اختبار العملاء أن محتوى الأيونات المعدنية في منتج التقطير انخفض إلى 1/20 من مستواه الأصلي، مما اجتاز بنجاح مراجعة وكالة الأدوية الأوروبية (EMA). تعليقات العملاء: 'هذا هو أنبوب المكثف التجاري الوحيد حاليًا الذي يمكنه تحمل عملياتنا الصعبة

الحالة 2: مؤسسة محلية لمواد أشباه الموصلات (تنقية السلائف عالية النقاء)

- المتطلبات: تنتج المؤسسة مصادر عضوية معدنية عالية النقاء لـ MOCVD (ترسيب البخار الكيميائي العضوي المعدني)، مع متطلبات عالية للغاية لنظافة معدات التنقية. أثناء استخدام أنابيب مكثف الكوارتز العادية، تحدث شقوق صغيرة في الواجهة بسبب الإجهاد الحراري، الذي يمتص الشوائب ويطلق الجزيئات.

-الحل: لقد قمنا بتخصيص مكثف سترة مزدوج الطبقة باستخدام أنابيب زجاجية كوارتز حلزونية شفافة بالكامل وتكنولوجيا التشكيل المتكاملة (بدون نقاط لحام). يحمل الحلزون الداخلي المادة، بينما تحمل الطبقة الخارجية سائل التبريد. يتم توصيل كافة الواجهات بواسطة فلنجات لتجنب تلوث الشحوم الناتج عن الطحن.

- التأثير النهائي: بعد التثبيت والتشغيل المستمر لمدة 12 شهرًا، يفي اكتشاف الجسيمات دائمًا بالمعايير، ويتم زيادة نقاء المنتج من 5N (99.999%) إلى 6N (99.9999%)، للوصول إلى المستوى المتقدم الدولي. وقد أدرج العميل هذا الحل كتكوين قياسي لخطوط الإنتاج الجديدة.

الحالة 3: معهد بحوث البتروكيماويات في الشرق الأوسط (تكثيف جزء القطران بدرجة حرارة عالية)

-المتطلبات: يقوم المعهد بإجراء أبحاث على منتجات تكسير قطران البترول بدرجة حرارة عالية، مع درجات حرارة نواتج التقطير تصل إلى 650-800 درجة مئوية وتحتوي على غازات قابلة للتآكل مثل كبريتيد الهيدروجين. أنابيب المكثف المصنوعة من الفولاذ المقاوم للصدأ العادية ليست مقاومة للتآكل، ولا يمكن لأنابيب السيراميك مراعاة ظروف التفحيم.

-الحل: لقد قمنا بتخصيص أنبوب كوارتز حلزوني شفاف كبير القطر بجدار سميك (4 مم)، بقطر خارجي حلزوني 150 مم وقطر 35 مم. تم تجهيز كلا الطرفين بحواف KF للاتصال السريع.

- التأثير النهائي: يسمح جدار الأنبوب الشفاف للباحثين بمراقبة موقع وسرعة فحم القطران بوضوح، مما يوفر بيانات أساسية لتحسين العملية. بعد عام واحد من الاستخدام، لم يظهر أنبوب الكوارتز أي تآكل أو تشققات، في حين أن أنبوب السبائك المستوردة مقارنة بنفس الفترة كان يعاني من تآكل شديد وانثقاب.

سواء أكان الأمر يتعلق باحتياجات البحث والتطوير المختبرية صغيرة الحجم أو دعم الإنتاج الصناعي واسع النطاق، يمكننا أن نقدم لك حلولًا مخصصة لأنابيب المكثف المصنوعة من زجاج الكوارتز الحلزوني الشفاف. من فضلك قم بتزويدنا بمعلمات العملية الخاصة بك (المتوسط، درجة الحرارة، الضغط) ومتطلبات الرسم، وسيوصي مهندسونا بالتصميم الأمثل لك!
