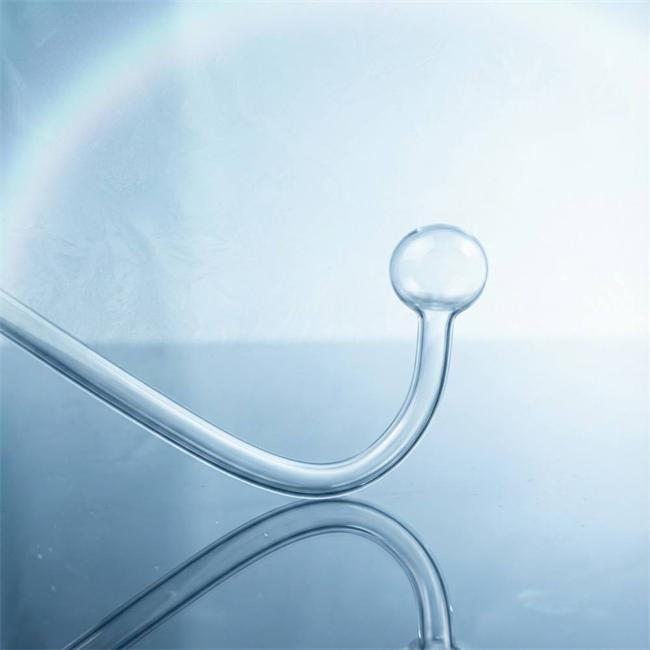

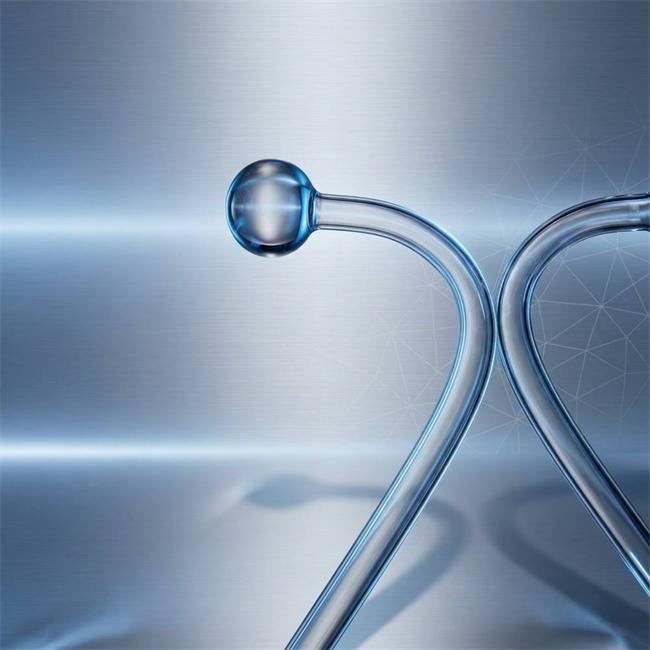

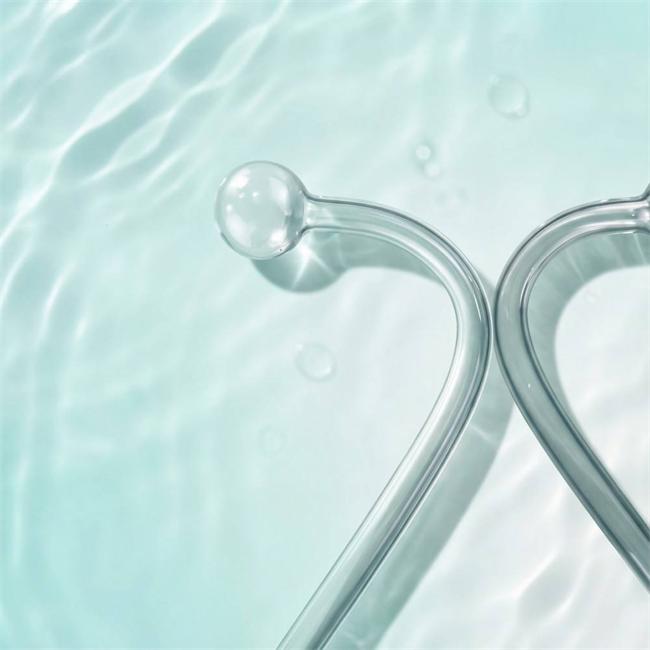

Gebogenes Rohr mit Kugelkopf aus Quarzmaterial

Das gebogene Kugelkopfrohr aus Quarzmaterial ist eine Art unregelmäßiges Quarzglasrohr, das durch Schmelzen von hochreinem Siliciumdioxid und deren Verarbeitung durch spezielle Beleuchtungstechnologie hergestellt wird. Sein einzigartiges Strukturdesign zeichnet sich durch präzise sphärische Verbindungen an den Enden oder Biegungen von Rohrleitungen aus, die darauf abzielen, Rohrleitungsverbindungen und Richtungsänderungen in Umgebungen mit hohen Temperaturen, hohem Druck oder stark korrosiven Umgebungen zu ermöglichen. Als professionelle Quarzproduktquellenfabrik konzentriert sich Luverre Quartz auf die globale Anpassung des Außenhandels und bietet Quarzrohrbiegelösungen mit verschiedenen Winkeln und Kugelkopfspezifikationen von 1,5 mm bis 160 mm Durchmesser, die den anspruchsvollen Anforderungen von Labors, Halbleitern und der chemischen Industrie gerecht werden.

Kugelkopf-Bogenrohr aus Quarzmaterial: Häufig gestellte Fragen zur Kernanwendung

F: In Versuchsumgebungen mit hohen Temperaturen sind gewöhnliche gebogene Metallrohre anfällig für Korrosion und Rost, und an den Rohrleitungsverbindungen kommt es immer zu Luftlecks. Wie kann dieses Problem gelöst werden?

Antwort: Unser Kugelgelenk-Bogenrohr aus Quarzmaterial besteht aus hochreinem SiO₂-Material mit einer Temperaturbeständigkeit von bis zu 1100 ° C und einer starken Säure- und Alkali-Korrosionsbeständigkeit. Durch die Kugelkopfkonstruktion in Kombination mit speziellen Vorrichtungen können hochdichtende Verbindungen in Schleifqualität erzielt werden, wodurch Probleme durch Gas- oder Flüssigkeitslecks vollständig vermieden werden.

F: Ich benötige eine spezielle Rohrverschraubung, die die Richtung des Lichtwegs oder der Flüssigkeit ändern kann, ohne die Durchdringungsrate der ultravioletten Strahlung zu beeinträchtigen. Kann ich ein passendes finden?

Antwort: Absolut möglich. Quarzmaterial hat eine ausgezeichnete optische Durchlässigkeit (über 93 %), und unser Kugelbiegerohr kann den Verlust von UV-Licht bei Änderung der physikalischen Richtung minimieren, wodurch es sich besonders für UV-Härtung, photochemische Reaktionen und andere Geräte eignet.

F: Die Schnittstelle meines Geräts entspricht nicht dem Standard und der Installationsraum ist begrenzt. Was soll ich tun, wenn die auf dem Markt erhältlichen Standardteile nicht eingebaut werden können?

Antwort: Wir bieten vollständig maßgeschneiderte Dienstleistungen. Sie müssen nur Zeichnungen oder Muster zur Verfügung stellen, und wir können jeden Biegewinkel (z. B. 90 °, 120 ° U-Form usw.) und Kugelkopfgröße entsprechend Ihrem tatsächlichen Installationsraum und Ihrer Geräteschnittstelle anpassen und so ein nahtloses Andocken gewährleisten.

Kernproduktvorteil: Warum sollten Sie sich für ein gebogenes Rohr mit Kugelkopf aus Quarzmaterial entscheiden?

Ultimative Temperaturbeständigkeit und Thermoschockbeständigkeit

Der Wärmeausdehnungskoeffizient von Quarzglas ist extrem klein, sodass unsere Kugelkopfbiegung drastischen Temperaturschwankungen standhält. Unabhängig davon, ob es direkt von einer hohen Temperatur von 1000 ° C auf Raumtemperatur gelangt oder als Schutzhülle für Heizelemente dient, kann es die strukturelle Integrität bewahren und platzt nicht so leicht.

Außergewöhnliche Korrosionsbeständigkeit und Reinheit

Der SiO₂-Gehalt liegt bei über 99,9 %, und es reagiert kaum mit anderen sauren Substanzen außer Flusssäure und heißer Phosphorsäure. Bei Prozessen zur Halbleiter- oder chemischen Analyse fallen durch unsere gebogenen Rohre keine Verunreinigungen aus, die das Medium verunreinigen, wodurch die hohen Reinheitsanforderungen des Prozesses gewährleistet werden.

Flexible Anschlussabdichtung

Die Kugelkopfstruktur ist das Herzstück dieses Produkttyps. Es ist mit einer Kugelschalenhülse ausgestattet und kann mit einer einfachen Vorrichtung schnell zerlegt und eingestellt werden. Gleichzeitig wird eine mattierte Schnittstelle oder ein kugelförmiger Kontakt verwendet, um einen Hochvakuum-Dichtungseffekt zu erzielen.

Hervorragende optische Übertragungseigenschaften

Für Szenen, die eine optische Beobachtung oder eine photothermische Nutzung erfordern, haben transparente gebogene Quarzrohre eine extrem hohe UV-Durchlässigkeit und sind eine ideale Wahl für UV-Sterilisations- und photokatalytische Geräte.

Professionelle technische Spezifikationen und maßgeschneiderte Dienstleistungen

Wir sind uns der Vielfalt der globalen Beschaffung bewusst, daher gibt es keine Mindestbestellmengenbegrenzung und wir unterstützen „One-Piece-Customization“.

-Optionale Materialien : transparenter Quarz (Hydroxyl ≤ 10 ppm, anpassbarer niedriger Hydroxylgehalt unter 5 ppm), UV-gefilterter Quarz, milchig weißer Quarz.

-Größenbereich:

-Außendurchmesser: 1,5 mm - 160 mm (größere Größen können mitgeteilt werden)

-Wandstärke: 0,5 mm-15 mm

-Winkel: 0 ° -180 °, jeder Winkel (üblicherweise 90 °-Bögen, U-Bögen)

-Kugelkopfspezifikationen: gemahlene Kugel/Schüssel nach nationalem Standard, imperialer Kugelkopf oder kundenspezifisch nach nicht standardmäßigen Zeichnungen.

-Toleranzstandard: Die Maßtoleranz wird streng zwischen ± 0,5 mm und ± 2 mm kontrolliert, um die Genauigkeit der Schnittstellenanpassung sicherzustellen.

Typische Anwendungsszenarien

-Halbleiterausrüstung: Als Gastransportleitung für Diffusionsöfen und CVD-Geräte nutzt sie ihre hochreinen und korrosionsbeständigen Eigenschaften, um eine schadstofffreie Waferverarbeitung zu gewährleisten.

-Laboranalytische Instrumente: Anschlüsse für ICP-Spektrometer und chemische Zerstäuber. Das gebogene Quarzrohr mit Kugelkopf kann die Zerstäubungskammer und den Brennkopf problemlos verbinden und ist leicht zu zerlegen und zu reinigen.

-Industrielle Beleuchtung und Photothermie: werden als Lichtbogenröhrengehäuse oder Lichtweg-Austrittsfenster in Hochleistungs-Metallhalogenidlampen und UV-Härtungsgeräten verwendet und nutzen ihre hohe Temperaturbeständigkeit und Transparenz.

-Pharmazeutik und Biotechnologie: Wird für den Transport von Rohrleitungen mit hochreinem Wasser oder Arzneimittellösungen verwendet und erfüllt die Reinheitsanforderungen der GMP-Zertifizierung.

Kundenanwendungsfall: Lösung schwieriger Gasleckprobleme

Kundenhintergrund: Ein bekannter europäischer Hersteller von Forschungsgeräten (anonym auf Anfrage) entwickelt ein neues Gerät für die katalytische Gasphasenreaktion bei hohen Temperaturen.

Bei der Nachfrage aufgetretene Schmerzpunkte:

Das Gerät erfordert die Einführung von Chlorgas für die katalytische Reaktion in einer Hochtemperaturumgebung von 850 °C. Der im ursprünglichen Plan verwendete Edelstahlkrümmer korrodierte in einer Hochtemperatur-Chlorumgebung schnell, und aufgrund von Rohrvibrationen traten bei herkömmlichen Flanschverbindungen häufig Mikrolecks auf, was erhebliche Sicherheitsrisiken und das Risiko einer Geräteabschaltung mit sich brachte. Sie benötigen dringend ein 90°-Winkel-Verbindungsrohr, das gegen Chlorkorrosion bei hohen Temperaturen beständig, seismisch und auslaufsicher ist.

Unsere Lösung:

Wir haben dem Kunden eine kundenspezifische Version eines gebogenen Kugelkopfrohrs aus Quarzmaterial empfohlen.

1. Materialersatz: Hergestellt aus hochreinem transparentem Quarzglas, völlig beständig gegen die Korrosion von Chlorgas bei hohen Temperaturen.

2. Strukturoptimierung: Beide Enden als Standard-Kugelgelenkschnittstellen gestalten. Ein Ende ist mit dem Einlass der Kugelschale des Reaktors verbunden und das andere Ende ist mit der Kugelschale-Schnittstelle des Einlassrohrs verbunden.

3. Verbindungsmethode: Verwenden Sie Edelstahlklemmen, um den Kugelkopf und die Schüssel aneinander zu befestigen. Diese Verbindungsmethode ermöglicht ein gewisses Maß an Wärmeausdehnung, Verschiebung und mechanischer Vibration der Rohrleitung, während gleichzeitig die Abdichtung erhalten bleibt.

Endeffekt:

Nach der Installation und Nutzung durch den Kunden konnten die Korrosions- und Leckageprobleme vollständig behoben werden. Die Transparenz des Quarz-Kugelkopf-Biegerohrs bringt unerwartet einen Vorteil mit sich: Forscher können die Farbveränderungen des Gases in der Reaktionskammer direkt beobachten. Der Kunde hat dieses gebogene Quarz-Kugelkopfrohr derzeit in seine Standard-Teileliste aufgenommen und kauft weiterhin in großen Mengen.

Ob Sie hochtemperaturbeständige gebogene Quarzrohre für chemische Korrosionsumgebungen oder hochtransparente gebogene Rohre mit Kugelkopf für optische Geräte benötigen, wir können Ihre Zeichnungen oder Ideen in die Realität umsetzen. Wir konzentrieren uns auf die Lösung der Probleme von Hochtemperatur-, hochreinen und korrosionsbeständigen Rohrleitungsverbindungen.

Käufer von Quarzprodukten, Forschungseinrichtungen und Gerätehersteller aus allen Branchen auf der ganzen Welt sind herzlich willkommen, ihre Produkte mit Zeichnungen und Mustern individuell anzupassen. Bitte kontaktieren Sie uns umgehend für ein Angebot und eine professionelle technische Beratung, um Ihre Systemanbindung sicherer und effizienter zu machen!

Luverre Quartz produziert und vertreibt ein breites Sortiment an hochwertigem Quarzglas, darunter Quarzrohre, Quarzplatten, Quarzstäbe, Quarzglasfenster, Quarztiegel, Quarzschiffchen, Quarzglasflansche, Quarzglasbecher, Quarzglasinstrumente und mehr. Wir können alle Arten von individuellen Anforderungen an Quarzglasprodukte erfüllen.

Für weitere Informationen können Sie uns gerne kontaktieren.
