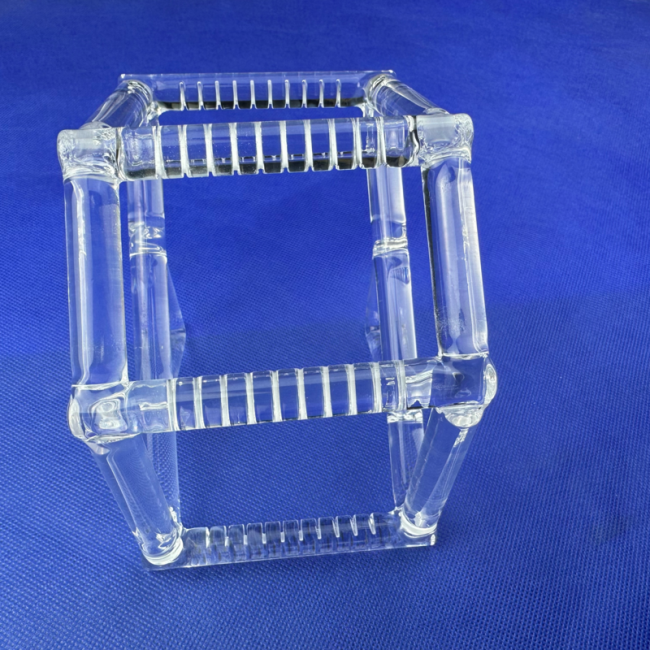

El La rejilla de limpieza de cuarzo resistente a altas temperaturas es una herramienta de limpieza y transporte de alta pureza diseñada específicamente para las industrias de semiconductores, fotovoltaica y optoelectrónica. Se procesa con precisión a partir de materiales de cuarzo natural o sintético de alta calidad, con excelente resistencia a altas temperaturas y excelente estabilidad química. En diversos procesos de decapado con ácido, recocido a alta temperatura y grabado en húmedo, este producto puede evitar eficazmente la contaminación por iones metálicos, garantizar la limpieza y el rendimiento de componentes de precisión como obleas y obleas de silicio en entornos extremos, y es un consumible de proceso indispensable en la fabricación de precisión moderna.

Preguntas frecuentes

P1: ¿Cuál es la temperatura máxima que puede soportar esta rejilla de limpieza de cuarzo?

R: Nuestra rejilla de limpieza de cuarzo está hecha de material de cuarzo de alta pureza con un punto de reblandecimiento de hasta 1730 ℃. Puede funcionar de manera estable en ambientes de alta temperatura de 1100 ℃ -1200 ℃ durante mucho tiempo y tiene una excelente resistencia al choque térmico. Puede soportar cambios severos de temperatura sin explotar.

P2: ¿Se corroerá el marco de cuarzo cuando se use en un tanque de limpieza con ácido fuerte o álcali fuerte?

R: El cuarzo tiene una resistencia a la corrosión ácida y alcalina extremadamente fuerte (excepto el ácido fluorhídrico). En los procesos de limpieza húmeda de semiconductores convencionales (como ácido sulfúrico, peróxido de hidrógeno, agua con amoníaco, etc. utilizados en la limpieza RCA), las rejillas de limpieza de cuarzo pueden mantener una inercia química extremadamente alta y no precipitarán impurezas que contaminen la solución de limpieza.

P3: ¿Admiten personalización no estándar? ¿Cuánto dura el ciclo de personalización habitual?

R: Sí, brindamos servicios integrales personalizados. Podemos procesar diseños especiales de ranuras para tarjetas, estructuras irregulares o tolerancias dimensionales específicas según sus dibujos o muestras. El ciclo de personalización habitual suele ser de 7 a 15 días laborables, dependiendo de la complejidad del proceso.

P4: ¿Cuáles son las ventajas de las rejillas de limpieza de cuarzo sobre las rejillas de limpieza de PTFE o acero inoxidable?

R: En comparación con el acero inoxidable, el cuarzo tiene una pureza extremadamente alta (contenido de SiO2 ≥ 99,99 %) y no presenta riesgo de precipitación de iones metálicos; En comparación con el PTFE, el cuarzo tiene una mayor resistencia a la temperatura y es adecuado para la limpieza y el transporte en hornos de difusión de alta temperatura. También tiene mayor resistencia mecánica y no se deforma fácilmente.

Necesidades del usuario y resolución de problemas.

Para aquellos de ustedes que buscan el máximo rendimiento, nuestro producto aborda los siguientes desafíos principales:

Elimine la contaminación secundaria: resuelva el problema de la precipitación de impurezas en la superficie de las obleas causadas por accesorios metálicos tradicionales o materiales inferiores en ambientes ácidos de alta temperatura.

Prolongue la vida útil: resuelva el problema de que los accesorios comunes sean propensos a deformarse y agrietarse durante la expansión y contracción térmica frecuente, lo que resulta en una alta frecuencia de reemplazo y costos incontrolables.

Mejora de la estabilidad del proceso: mediante el procesamiento dimensional de precisión, se garantiza la consistencia de la posición de carga de cada lote de productos, resolviendo el problema del retraso en la transmisión automática de la línea de producción o el calentamiento desigual.

Aplicación y ventajas principales

Nuestra rejilla de limpieza de cuarzo resistente a altas temperaturas se usa ampliamente en la fabricación de obleas semiconductoras, producción de células solares, procesamiento de sustratos de zafiro LED y procesamiento de vidrio óptico de precisión.

Ventajas principales:

Material de ultra alta pureza: se selecciona arena de cuarzo de alta pureza, con un contenido de impurezas metálicas extremadamente bajo (los oligoelementos como Fe, Al, K, Na se controlan a nivel de PPM), lo que garantiza la limpieza del proceso desde la fuente.

Excelente precisión de procesamiento: se adopta tecnología avanzada de grabado CNC y procesamiento láser, y la tolerancia de la ranura se puede controlar dentro de ± 0,05 mm, lo que garantiza una inserción y extracción suaves de obleas/obleas de silicio sin riesgo de rayones.

Excelente resistencia al choque térmico: después de un estricto proceso de recocido para eliminar la tensión interna, mantiene la integridad estructural incluso cuando se coloca rápidamente en un horno de alta temperatura (o viceversa) desde temperatura ambiente.

Personalización de especificaciones diversificadas:

Personalización de ranuras: Podemos proporcionar varios diseños, como ranuras en forma de V, ranuras en forma de U y ranuras escalonadas, que son adecuadas para diferentes especificaciones de obleas y obleas de silicio cuadradas, como de 4, 6, 8 y 12 pulgadas.

Personalización estructural: Admite varios diseños estructurales, como pieza única, apilamiento de varias piezas, estilo cesta, etc., para satisfacer las necesidades de carga de diferentes máquinas de limpieza y hornos de difusión.

Combinación de accesorios: se puede combinar con una cubierta de cuarzo, un mango de cuarzo y otros componentes para formar un sistema completo de limpieza y transporte.

Casos de aplicación de clientes

Caso 1: Una conocida empresa de producción de células fotovoltaicas.

Problema enfrentado: Durante el proceso de limpieza y fabricación de terciopelo de las células PERC, la canasta de flores de PTFE original del cliente experimentó una ligera hinchazón y deformación debido a la inmersión prolongada en una solución alcalina de alta temperatura, lo que provocó frecuentes accidentes por caída de virutas cuando el brazo robótico la agarraba. Además, ocasionalmente precipitaron impurezas en el fondo del tanque de limpieza, lo que afectó la eficiencia de conversión de las celdas.

Solución: Hemos personalizado una canasta de flores de limpieza de cuarzo espesada y resistente a altas temperaturas. Para su línea de producción automatizada, hemos optimizado especialmente el diseño del pie de soporte inferior para mejorar la rigidez general; Al mismo tiempo, se realizó un tratamiento de pulido especial en la superficie para reducir el fenómeno de suspensión de líquidos.

Efectividad de la aplicación: Después de 6 meses de uso de reemplazo, los clientes informaron una disminución del 98 % en la tasa de caída de virutas en la línea de producción. Además, debido a la alta transparencia y estabilidad química del cuarzo, la precipitación de impurezas en el tanque de limpieza se redujo significativamente y la eficiencia de conversión fotoeléctrica promedio de las celdas de la batería aumentó en un 0,05%.

Caso 2: Una fábrica de procesamiento de sustratos de carburo de silicio (SiC) semiconductor de tercera generación (anónimo)

Problemas enfrentados: los sustratos de carburo de silicio tienen alta dureza y alto valor, y el proceso de limpieza implica altas temperaturas y ácido fuerte. Debido al diseño irrazonable de la ranura para tarjetas, el marco de cuarzo anterior del cliente era propenso a microfisuras en el borde de la ranura para tarjetas debido al choque térmico, lo que podía rayar la superficie del sustrato y causar enormes pérdidas económicas.

Solución: El equipo técnico tuvo una comunicación profunda con el ingeniero del cliente, rediseñó la curvatura del ángulo R de la ranura para tarjetas y utilizó material de cuarzo sintético para mejorar la uniformidad del material. Introdujimos múltiples procesos de recocido durante el procesamiento para garantizar un alivio completo de la tensión.

Efecto de la aplicación: La rejilla de limpieza de cuarzo recientemente personalizada ha resistido con éxito la prueba del proceso de recocido a alta temperatura de 1200 ℃ y se ha utilizado continuamente durante más de 500 ciclos sin grietas ni deformaciones, protegiendo perfectamente los sustratos de SiC de alto valor y obteniendo un alto reconocimiento por parte del departamento de I+D del cliente.

Si está buscando una solución para cojinetes y limpieza de cuarzo con alta estabilidad y larga vida útil, ¡no dude en contactarnos en cualquier momento! Proporcione sus requisitos específicos de dimensiones, temperatura de funcionamiento y entorno de proceso, y nuestros ingenieros le brindarán sugerencias de selección gratuitas y cotizaciones precisas.
