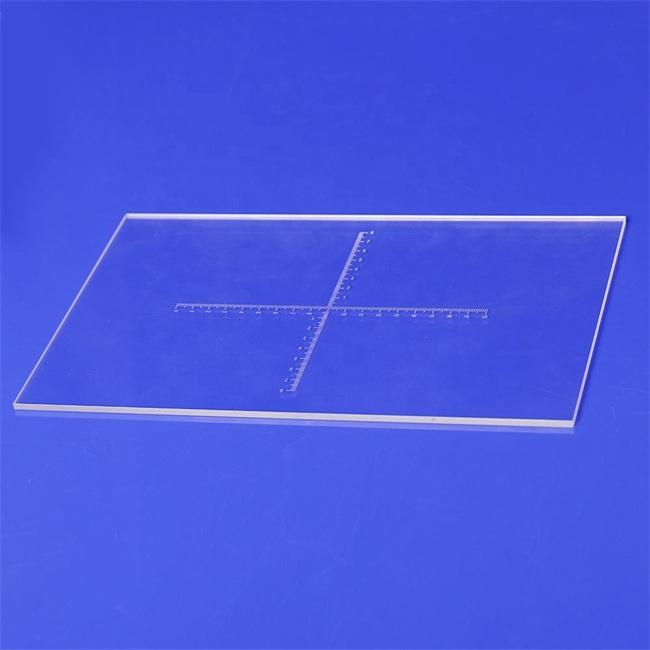

Plaque de quartz transparente optique UV JGS1

Optique UV JGS1 La plaque de quartz transparente , également connue sous le nom de plaque de silice fondue ou plaque de quartz synthétique, est un matériau optique haute performance composé de matière première de dioxyde de silicium synthétique de haute pureté (SiO ₂), qui est fondue à haute température puis traitée avec précision. Il est connu pour son excellente transmission UV, sa stabilité thermique, sa pureté chimique et son seuil de dommage laser élevé, ce qui en fait un choix idéal pour les applications exigeantes dans la large gamme spectrale allant de l'ultraviolet profond (UV) au proche infrarouge (NIR).

Caractéristiques et valeurs principales :

Excellente transmission UV : la plaque de quartz JGS1 a des performances de transmission inégalées dans la bande UV profonde (en particulier 180 nm-250 nm), bien supérieures au verre optique ordinaire et à d'autres types de verre de quartz (tels que JGS2). Cela en fait le matériau de base des systèmes optiques ultraviolets.

Excellente stabilité thermique : avec un coefficient de dilatation thermique extrêmement faible, il peut résister à des changements de température drastiques sans fissuration ni déformation, garantissant ainsi la stabilité dimensionnelle et les performances optiques dans des environnements à haute température ou à choc thermique.

Seuil de dommage laser élevé : les impuretés internes et la teneur en hydroxyle (OH ⁻) du matériau sont extrêmement faibles et il peut résister à une irradiation à long terme d'un laser ultraviolet de haute puissance sans produire facilement de centres de couleur ou de dommages, ce qui prolonge la durée de vie de l'appareil.

Excellente pureté chimique et résistance à la corrosion : fabriqué par des procédés synthétiques, presque exempt d'impuretés métalliques, avec une excellente résistance à la corrosion à la plupart des acides et produits chimiques (à l'exception de l'acide fluorhydrique et de l'acide phosphorique chaud), adapté aux environnements propres et corrosifs.

Haute dureté et résistance mécanique : la surface a une dureté Mohs élevée, est résistante à l'usure et aux rayures, garantissant une durabilité dans des conditions de travail complexes.

Quels problèmes le produit peut-il résoudre ?

Dans de nombreuses applications haut de gamme, les matériaux optiques ordinaires peuvent entraîner une dégradation des performances du système, une durée de vie réduite, voire une défaillance en raison de leurs propres limitations. La plaque de quartz JGS1 est conçue pour résoudre ces problèmes :

1. Résoudre le problème de la « transmission inefficace de la lumière ultraviolette » :

Point douloureux : le verre et les matériaux optiques ordinaires absorbent gravement la lumière ultraviolette, en particulier la lumière ultraviolette profonde inférieure à 200 nm, ce qui entraîne une perte importante d'énergie de la source lumineuse et une efficacité extrêmement faible du système.

Solution : La plaque de quartz JGS1 a une transmission extrêmement élevée dans la bande ultraviolette (des raies spectrales particulièrement importantes telles que 185 nm et 254 nm), garantissant une transmission efficace et sans perte de la lumière ultraviolette, maximisant ainsi l'utilisation de l'énergie de la source lumineuse.

2. Résoudre le problème de « défaillance des performances dans un environnement à haute température » :

Problème : de nombreux matériaux optiques se ramolliront, se déformeront ou se fissureront sous des températures élevées ou dans des environnements alternant froid et chaud, entraînant des modifications de la distance focale des composants optiques, une diminution de la qualité d'imagerie et même des dommages physiques.

Solution : L'excellente stabilité thermique de la plaque de quartz JGS1 lui permet de fonctionner à une température constante allant jusqu'à 1 000 ℃ pendant une longue période et de résister à des chocs thermiques sévères, garantissant ainsi le fonctionnement stable du système optique dans des environnements difficiles tels que les fours à haute température et les processus de diffusion de semi-conducteurs.

3. Résolvez le problème des dommages aux composants causés par les lasers à haute énergie :

Point problématique : dans des applications telles que le traitement au laser ultraviolet et la photolithographie, les composants optiques ordinaires ont un faible seuil de dommage laser et sont facilement endommagés par les impulsions laser à haute densité d'énergie, formant des points sombres ou des fissures qui nécessitent un remplacement fréquent.

Solution : Le matériau pur et le seuil de dommage laser élevé de la plaque de quartz JGS1 en font le composant préféré pour les fenêtres, les prismes, les expanseurs de faisceau et d'autres composants des systèmes optiques laser ultraviolets de haute puissance (tels que les lasers excimer), améliorant considérablement la fiabilité et la durée de vie de l'équipement.

4. Résoudre le problème de « l'environnement du processus de pollution matérielle » :

Point problématique : la contamination par des impuretés métalliques est mortelle dans la fabrication de semi-conducteurs et de circuits intégrés. Les matériaux optiques ordinaires peuvent précipiter des ions métalliques traces, contaminant ainsi la tranche.

Solution : la plaque de quartz synthétique JGS1 a une pureté chimique extrêmement élevée et ne contient pas d'impuretés telles que les métaux alcalins. Il s'agit d'un matériau « propre » pour les composants clés tels que les substrats de photomasques et les fenêtres d'observation des cavités CVD dans les processus de semi-conducteurs, garantissant le taux de rendement de la fabrication des puces.

Principaux domaines d'application

Avec les performances uniques mentionnées ci-dessus, la plaque de quartz JGS1 est largement utilisée dans les domaines de haute technologie suivants :

Lithographie UV et fabrication de semi-conducteurs :

Utilisé comme substrat de lentille, de prisme et de photomasque dans les machines de lithographie DUV.

Fenêtre d'observation de tube de four utilisée dans les processus de diffusion et d'oxydation de semi-conducteurs.

Instruments analytiques et spectroscopie :

Comme cellule d'échantillon, boîte colorimétrique et fenêtre optique dans des instruments tels que les spectrophotomètres UV, les spectromètres à fluorescence, l'ICP-MS.

Utilisé pour créer des fenêtres de sortie et des composants optiques pour les lasers ultraviolets.

Sciences médicales et de la vie :

Fenêtre d'observation pour équipement de stérilisation UV, assurant une transmission efficace de la lumière UV-C de stérilisation.

En tant que composant optique dans les instruments biologiques tels que les séquenceurs d'ADN et les cytomètres en flux.

Système laser haute énergie :

En tant que réflecteur, expanseur de faisceau et fenêtre de protection dans des systèmes tels que les lasers excimer (tels que KrF, ArF) et les lasers femtoseconde.

Transformation industrielle et recherche scientifique :

Utilisé pour le durcissement UV, les machines d'exposition et les équipements de traitement laser.

Comme fenêtre d'observation pour les fours à haute température et les chambres à vide.

Service personnalisé

Nous sommes bien conscients que les produits standards ne peuvent pas répondre aux besoins uniques de tous les clients. Par conséquent, nous fournissons des services personnalisés complets et de haute précision pour transformer vos concepts de conception en réalité.

Personnalisation de la taille et de la forme :

Nous pouvons fournir des planches aux contours circulaires, carrés, rectangulaires et autres contours irréguliers.

La gamme de tailles va de millimètres à des centaines de millimètres, permettant une coupe précise en fonction de l'espace de votre appareil.

Personnalisation de l'épaisseur :

Nous proposons une variété d'options d'épaisseur allant des feuilles minces de 0,5 mm aux plaques épaisses de plus de 50 mm pour répondre aux différentes exigences de résistance mécanique et de conception optique.

Personnalisation de la précision et de la douceur de la surface :

Profil de surface : peut être traité jusqu'à une planéité élevée de λ/10.

Lissé de surface : Différentes qualités peuvent être fournies selon les exigences de l'application, allant des surfaces polies (telles que 20/10 Scratch/Dig) aux surfaces givrées.

Parallélisme : peut être contrôlé avec précision pour répondre aux applications de déviation de faisceau de haute précision.

Prestation de revêtement :

Nous fournissons des services de revêtement professionnels personnalisés tels que des films anti-réfléchissants UV (AR), des films réfléchissants et des films spectraux pour obtenir des performances de transmission ou de réflexion optimales à des longueurs d'onde spécifiques (telles que 193 nm, 248 nm, 355 nm), réduisant ainsi davantage la perte d'énergie lumineuse du système.

Chanfreinage et perçage :

Fournit un traitement de chanfreinage sûr pour éviter les fissures des bords.

Un perçage de précision peut être effectué selon les exigences du dessin pour une installation et une intégration faciles.

Si vous recherchez un matériau optique ultraviolet profond fiable et performant, la plaque de quartz transparente UV JGS1 sera votre meilleur choix. Notre équipe technique est toujours prête à vous proposer une sélection de produits, une consultation technique et une assistance en matière de solutions personnalisées.

Veuillez nous contacter immédiatement et laissez-nous vous fournir des solutions optiques professionnelles pour aider votre projet à réussir !
