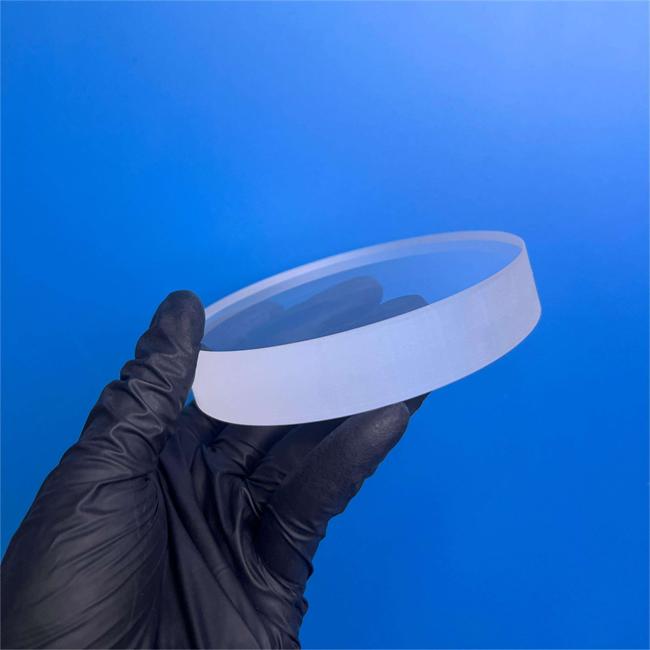

Substrat de quartz ultra épais

Vos principaux besoins, nos solutions

Q : Que faut-il faire si les matériaux traditionnels sont sujets à la déformation ou aux dommages dans des environnements à haute température ou corrosifs ?

R : Notre Le substrat de quartz ultra épais offre une excellente stabilité thermique et une inertie chimique, ce qui peut maintenir la stabilité dimensionnelle à des températures élevées de 1 200 ℃ et dans des environnements acides et alcalins forts, prolongeant ainsi la durée de vie de l'équipement.

Q : Les instruments de précision nécessitent une précision dimensionnelle et une planéité de surface extrêmement élevées. Comment y parvenir ?

R : Grâce à des processus avancés de meulage et de polissage, nous pouvons fournir une rugosité de surface Ra ≤ 0,1 μm, avec une tolérance d'épaisseur contrôlée à ± 0,01 mm, répondant aux exigences de précision des domaines des semi-conducteurs, de l'optique et autres.

Q : Les projets spéciaux peuvent-ils nécessiter des tailles et des formes non standard pour une personnalisation rapide ?

R : Nous prenons en charge la personnalisation en taille réelle, avec une plage de diamètres de 10 mm à 2 000 mm et une épaisseur allant jusqu'à 100 mm. Nous fournissons également des services de traitement secondaire tels que le perçage, le rainurage et la découpe irrégulière.

Définition et caractéristiques du produit

Le substrat de quartz ultra épais (épaisseur ≥ 10 mm) est fabriqué à partir d'un matériau de silice fondue de haute pureté (teneur en SiO ₂ ≥ 99,99 %) grâce à un processus de production contrôlé avec précision et présente les caractéristiques clés suivantes :

-Performance thermique : le coefficient de dilatation thermique est extrêmement faible (5,5 × 10 ⁻⁷/℃), et la différence de température pour la résistance aux chocs thermiques peut atteindre 1000 ℃

-Performances optiques : transmission élevée dans la plage de longueurs d'onde ultraviolette à infrarouge (170 nm-2 500 nm)

-Propriétés mécaniques : résistance à la compression>1100MPa, dureté Mohs 7

-Stabilité chimique : résistant à la plupart des réactifs chimiques sauf l'acide fluorhydrique et l'acide phosphorique chaud

Principaux domaines d'application

1. Fabrication de semi-conducteurs

-Plaque support de plaquette et déflecteur du four à diffusion

-Masque du substrat en cours de gravure

-Plate-forme de support pour le processus de recuit à haute température

2. Optique de précision

-Substrat de fenêtre et réflecteur de laser haute puissance

-Plaque de calibrage pour télescopes astronomiques

-Composants optiques de base du spectromètre

3. Matériel de laboratoire

-Fenêtre d'observation haute température

-Fenêtre spéciale pour récipient de réaction

-Plateforme d'instruments de mesure de précision

4. Dans le domaine des nouvelles énergies

-Substrat porteur dans le processus de fabrication des panneaux photovoltaïques

-Équipement de test de pile à combustible

Spécifications du produit et capacités de personnalisation

Gamme de spécifications standard

-Épaisseur : 10 mm, 15 mm, 20 mm, 25 mm, 30 mm, 40 mm, 50 mm, 60 mm, 80 mm, 100 mm

-Taille : diamètre circulaire 50-1500 mm, carré/rectangulaire 50 × 50 mm-1500 × 2000 mm.

-Traitement de Surface : polissage simple/double face, mat, dépoli

service personnalisé

1. Personnalisation de la taille : produire selon la demande pour n’importe quelle épaisseur, diamètre ou forme

2. Contrôle de précision : Ajustez la tolérance d'épaisseur et la planéité en fonction des exigences de l'application.

3. Traitement secondaire : usinage de précision CNC, perçage, rainurage, chanfreinage

4. Traitement de surface : Revêtement (film anti-reflet, film réfléchissant, film conducteur ITO, etc.)

5. Traitement spécial : amélioration du recuit à haute température, optimisation de la transmission UV

Explication détaillée des principaux avantages

avantage technique

-Pureté du matériau : adoption d'un processus de purification à quatre niveaux pour garantir une teneur en SiO ₂ supérieure à 99,99 %

-Contrôle du processus : méthode de pull-down vertical combinée à un recuit de précision pour éliminer les contraintes internes

-Système de test : équipé d'interféromètres laser, de profilomètres et d'autres équipements de test, avec contrôle qualité complet du processus

avantage en termes de performances

1. Stabilité dimensionnelle : Lorsque la température change de 1000 ℃, le changement dimensionnel est inférieur à 0,01 %

2. Capacité anti-déformation : Sous une charge de 100 kg, la déformation d'un substrat de 1 m de diamètre est inférieure à 0,05 mm

3. Durée de vie : dans l'environnement de fabrication de semi-conducteurs, la durée de vie est prolongée de 3 à 5 fois par rapport aux matériaux ordinaires

Pourquoi nous choisir ?

1.Nous sommes plus expérimentés.

Nous avons plus de 19 ans d'expérience dans la production d'articles en quartz.

2.Nous sommes plus efficaces.

Nous répondons aux demandes des clients dans les 24 heures et nous disposons d'une équipe de production, d'ingénieurs et de ventes très efficace.

3. Notre qualité est plus garantie.

Nous contrôlons la qualité des morceaux de quartz au sable de quartz, puis aux produides morceaux de quartz au sable de quartz, puis aux produits à base de quartz. Nous avons un co de quartz, puis aux produits à base de quartz. Nous avons un contrôle de qualité meilleur et plus strict que les autres fabricants.

4.Nous sommes en mesure de produire des produits en quartz plus difficiles.

Nous disposons de grandes plates-formes de broyage et de machines de gravure de précision qui nous permettent de fabriquer et de vendre une large gamme de verre de quartz de haute qualité, notamment des tubes de quartz, des plaques de quartz, des tiges de quartz, des fenêtres en quartz, des creusets en quartz, des bateaux en quartz, des brides en quartz, des béchers en quartz, des instruments en verre de quartz, et plus encore.

5. Environ 20 ans d'expérience professionnelle

-Se concentrer sur la fabrication de produits en quartz depuis un quart de siècle

-L'expérience professionnelle moyenne de l'équipe technique dépasse 15 ans

6. Réseau de services mondial

-Nos produits sont exportés vers plus de 40 pays et régions, dont l'Europe, l'Amérique, le Japon, la Corée du Sud et le Moyen-Orient.

-Support technique multilinguqu(anglais, allemand, français, espagnol, russe, japonais)

7. Mode de coopération flexible

Prend en charge les commandes d'essai en petits lots, la coopération à moyen et long terme et la production urgente pour les commandes urgentes, en fournissant des services OEM/ODM.

Cas de candidature client

Cas 1 : fabricant européen d’équipements semi-conducteurs

Défi : Un disque support de tranche pouvant résister à des températures élevées de 1 200 ℃ et présentant une déformation par cycle thermique mensuel inférieure à 0,005 mm est requis.

Solution :  Substrat en quartz personnalisé de 300 mm de diamètre et de 25 mm d'épaisseur, surface polie à Ra 0,08 μm

Résultat : l'équipement du client a fonctionné en continu pendant 18 mois sans remplacement de substrat, ce qui a entraîné une augmentation de 2,3 % du taux de rendement des plaquettes.

Cas 2 : Institut américain de recherche sur le laser

Exigence : matériaux de fenêtre à faible effet de lentille thermique dans les systèmes laser haute puissance

Solution : Prévoir une fenêtre en quartz d'une épaisseur de 40 mm et un revêtement antireflet double face

Effet : sous une irradiation laser continue de 10 kW, la transmission reste supérieure à 99,5 % et la déformation thermique peut être ignorée.

Cas 3 : Société japonaise d'instruments de précision

Problème : atomisation rapide des fenêtres des instruments d'analyse chimique dans des gaz corrosifs

Solution : Fenêtre en quartz personnalisée améliorée chimiquement d'une épaisseur de 15 mm

Résultat : La durée de vie dans un environnement gazeux HCl a été étendue de 3 mois à plus de 3 ans

Que vous recherchiez des substrats de quartz ultra épais de spécifications standard ou des projets personnalisés avec des exigences d'application particulières, notre équipe d'ingénierie est heureuse de vous fournir des conseils et des solutions techniques professionnelles.

Contactez-nous immédiatement pour des devis personnalisés et des solutions techniques, ou demandez des échantillons pour tester la qualité de nos produits. Veuillez vérifier les coordonnées spécifiques sur le site officiel ou envoyer vos besoins directement à l'e-mail de vente. Nous vous fournirons des spécifications techniques détaillées et des solutions commerciales dans les 24 heures.
