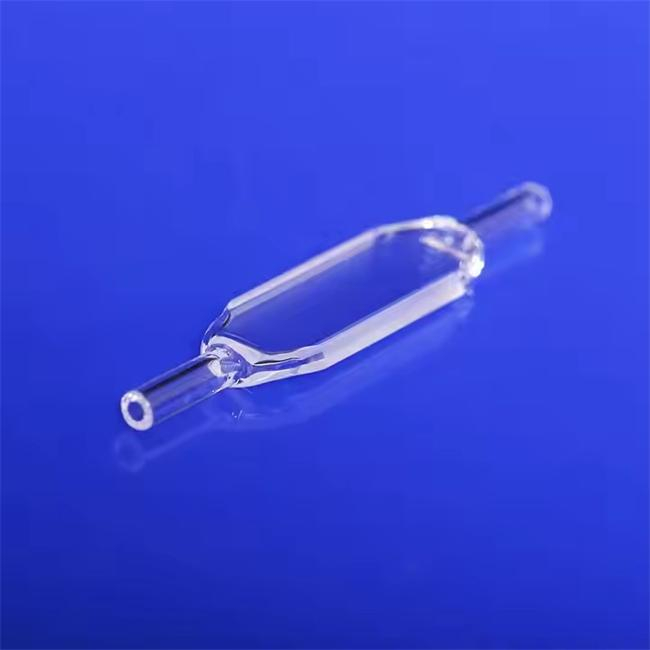

Cella colorimetrica a flusso al quarzo

Nella citometria a flusso, nella microfluidica delle goccioline e nel rilevamento online della fluorescenza della qualità dell'acqua, la cella del colorimetro è il materiale di consumo principale che determina la stabilità del flusso del campione e l'accuratezza dei segnali ottici. Il quarzo di Luverre 'La cella del colorimetro a flusso ' è progettata specificamente per scenari di rilevamento del flusso continuo. È realizzata integrando quarzo fuso di elevata purezza o quarzo sintetico in un unico pezzo, senza adesivi o angoli morti. Ha un'eccellente trasmittanza ottica (≥90% nella gamma ultravioletta) e una fluorescenza di fondo estremamente bassa. Ancora più importante, rompiamo la limitazione della 'parte standard' e supportiamo la completa personalizzazione del percorso ottico, della forma del canale di flusso, dei tipi di porte di ingresso e uscita del liquido e delle dimensioni esterne. Ciò aiuta i produttori di strumenti e gli utenti della ricerca a ottenere celle di flusso che realmente abbinare le loro attrezzature, non più costrette ad adattarsi alle specifiche comuni disponibili sul mercato.

Domande comuni (FAQ)

Q1: Qual è la differenza fondamentale tra le cuvette per citometro a flusso al quarzo e le cuvette normali?

R: Le cuvette normali sono aperte e utilizzate per il posizionamento statico, mentre le cuvette per citometro a flusso hanno canali chiusi e interfacce di ingresso/uscita del liquido, progettate per il rilevamento continuo del flusso del campione. I nostri prodotti adottano una struttura al quarzo integrata, resistente alla pressione, alla corrosione e senza perdite di colla. Possono essere integrati direttamente nei citometri a flusso, negli analizzatori delle dimensioni delle particelle o nei sistemi di monitoraggio online della qualità dell'acqua.

Q2: È possibile personalizzare i canali di flusso non quadrati, come quelli circolari o rettangolari piatti?

R: Assolutamente. Supportiamo canali di flusso quadrati, circolari, ellittici, a forma di D e rettangolari piatti (ad esempio 0,2 mm×2 mm). Per il rilevamento di cellule rare o microsfere, è possibile personalizzare canali di flusso piatti estremamente stretti per il passaggio a colonna singola per migliorare la precisione del conteggio.

Q3: Quali sono le opzioni disponibili per le interfacce di ingresso/uscita del liquido delle cuvette?

R: Offriamo varie interfacce standard: filettature 1/4-28 UNF, M6, M8, connettori maschio/femmina con capocorda, connettori per tubi flessibili a scatto e fori aperti lisci senza interfacce (gli utenti possono collegare i propri tubi). Le posizioni dell'interfaccia possono essere laterali, inferiori o superiori e sono disponibili a canale singolo o doppio.

Q4: Può essere compatibile con i citometri a flusso tradizionali come BD, Beckman, Cytek, ecc.?

R: Sì. Devi solo fornire le cuvette originali o il modello dello strumento e noi possiamo mappare e personalizzare con precisione le parti di ricambio con dimensioni, percorsi ottici e interfacce completamente compatibili. Molte cuvette sono costose e hanno tempi di consegna lunghi, di diverse settimane. Le nostre parti personalizzate solitamente consentono di risparmiare il 40%-60% del costo e hanno una qualità comparabile o migliore.

Requisiti e soluzioni principali dell'utente

- Necessità di iniezione continua del campione senza bolle → Ottimizza gli angoli del canale di flusso e gli angoli di ingresso/uscita, combinato con il design dello scarico per eliminare l'interferenza delle bolle.

- Necessità di abbinare l'interfaccia specifica dello strumento → Personalizzato secondo lo schema, pronto per l'installazione e l'uso immediato, senza la necessità di modificare l'apparecchiatura.

- Necessità di bassa fluorescenza spontanea → Materia prima di quarzo di elevata purezza, con segnale di fondo estremamente basso sotto eccitazione laser a 488 nm, 405 nm, ecc.

- Necessità di resistenza a pulizie ripetute → Struttura integrata in quarzo, resistente agli acidi, agli alcali, ai solventi organici e alla pulizia ad ultrasuoni, rimanendo inalterata per un lungo periodo di utilizzo.

Vantaggi prestazionali ottici e fluidi

Trasmittanza ultravioletto-visibile: ≥88% a 200nm, ≥92% a 254nm, ≥94% a 340nm. Supporta l'eccitazione ultravioletta profonda (come DAPI, Hoechst), ampliando la gamma di coloranti rilevabili.

Fondo di fluorescenza spontanea: il segnale a 488 nm di eccitazione è inferiore a 1,2 volte quello del fondo di acqua pura. I campioni debolmente positivi non vengono più sommersi, migliorando la credibilità dei dati.

Levigatezza della superficie della cavità interna: superficie ottica Ra ≤ 0,2 nm. La superficie del canale di flusso non presenta bave o graffi, riducendo l'adesione di cellule/particelle, migliorando il tasso di recupero e la ripetibilità del rilevamento.

Resistenza alla pressione: massimo 0,6 MPa (progettato in base allo spessore della parete), compatibile con il sistema di iniezione in fase liquida ad alta pressione.

Resistenza chimica: pH 1-14. Tollerante all'acetone, all'etanolo, all'isopropanolo. Può utilizzare procedure di pulizia standard, non sono necessarie cure particolari.

Possibilità di personalizzazione a grandezza naturale (ordine minimo di 1 unità)

Supportiamo tutte le seguenti dimensioni per la personalizzazione su richiesta:

- Percorso ottico: 0,2 mm, 0,5 mm, 1 mm, 2 mm, 5 mm, 10 mm, 20 mm, 30 mm, 50 mm e qualsiasi non standard

- Sezione del canale di flusso: quadrato, rettangolare, circolare, a D, trapezoidale (per l'ottimizzazione del flusso laminare)

- Dimensioni del canale di flusso: larghezza 0,1 mm - 10 mm, altezza 0,1 mm - 10 mm (canali di flusso estremamente stretti per passaggio a cella singola)

- Porte di ingresso e uscita: 1/4 - 28 UNF, M6, giunti Schraut, giunti smerlati, fori lisci

- Numero e posizione delle interfacce: 2 porte (ingresso/uscita standard), 3 porte (con scarico), 4 porte (doppio canale)

- Dimensioni esterne: compatibile con supporti colorimetro standard (12,5×12,5 mm) o slot per strumenti personalizzati

- Caratteristiche aggiuntive: slot per sensore di temperatura integrato, interfaccia in fibra ottica, slot per evitare l'agitazione magnetica, segno di posizionamento del reticolo

Problemi applicativi risolti (scenari tipici)

1. Adesione cellulare del citometro a flusso che causa un conteggio basso → Cavità interna in quarzo altamente lucidato + trattamento idrofilo, tasso di passaggio cellulare > 99,5%, tasso di recupero significativamente migliorato.

2. Volume del campione insufficiente → Canale di flusso del percorso ottico ultra stretto personalizzato da 0,5 mm, fabbisogno di campione ridotto da 200μL a 20μL, cellule preziose non sprecate.

3. Interferenza nel percorso ottico di rilevamento multicolore multi-laser → Ottimizza lo spessore e il parallelismo della parete del colorimetro, riduce la luce diffusa, migliora la precisione della compensazione multicolore.

4. Blocco della cuvetta del colorimetro nel monitor online della qualità dell'acqua → Canale di flusso di transizione ampio e arrotondato personalizzato + ingresso e uscita conici, è meno probabile che le particelle si accumulino, ciclo di manutenzione esteso di 3 volte.

Casi di richiesta del cliente (anonimi)

Caso uno: un produttore OEM di citometri a flusso

- Requisito: cuvette al quarzo speciali per una nuova generazione di citometri a flusso spettrale, con una dimensione della cavità interna di un canale quadrato di 2×2 mm, un percorso luminoso di 10 mm, porte di ingresso e uscita con filettature interne da 1/4-28 UNF e superfici ottiche su tutte e quattro le pareti con una trasmittanza ≥90% alle lunghezze d'onda di 355 nm, 488 nm e 640 nm.

- Sfida: il fornitore originale non poteva garantire contemporaneamente l'accuratezza dimensionale della cavità interna del piccolo canale quadrato (tolleranza < 0,02 mm) e un'elevata trasmittanza.

- Soluzione: abbiamo utilizzato il taglio laser per lo sbozzo iniziale della cavità interna, quindi attraverso il processo di lucidatura a fluido per la rifinitura, ottenendo una tolleranza dimensionale della cavità interna di ±0,01 mm e la trasmittanza misurata a tre lunghezze d'onda (355 nm, 488 nm, 640 nm) era del 91%-93%.

- Risultato: il rapporto segnale-rumore del prototipo OEM è migliorato del 25% rispetto alla generazione precedente.

Caso due: società europea di analisi delle dimensioni delle nanoparticelle

- Requisito: cuvette del tipo a flusso al quarzo per l'analisi del tracciamento delle nanoparticelle (NTA), con un percorso luminoso di 1 mm, un canale circolare con un diametro di 3 mm, porte di ingresso e uscita con connettori femmina Ruhr e un rivestimento antistatico sulla parete interna per impedire l'adsorbimento delle nanoparticelle.

- Soluzione: abbiamo selezionato quarzo sintetico, lavorato il canale circolare nel suo insieme ed eseguito la lucidatura a fiamma sulla parete interna, seguita dalla spruzzatura di uno speciale strato antistatico. Ogni cuvetta viene sottoposta a un test sul tasso di recupero delle particelle (sfere standard da 100 nm) prima della spedizione.

- Risultato: il tasso di recupero delle particelle è aumentato dal 72% al 96% del quarzo ordinario, con una buona consistenza tra i lotti.

Caso tre: Azienda di terapia cellulare CAR-T

- Requisito: cuvette a flusso per il rilevamento lento della titolazione dei vettori virali, con una larghezza della cavità interna di soli 0,5 mm (per risparmiare campioni preziosi), un percorso ottico di 5 mm e una parete interna con rivestimento anti-adesione cellulare.

- La sfida: il canale ultra stretto da 0,5 mm è difficile da lavorare con precisione e la maggior parte dei produttori di quarzo non è in grado di completare una lucidatura della cavità interna così stretta.

- Soluzione: abbiamo utilizzato la lavorazione dei microfori + tecnologia di lucidatura abrasiva fluida, con una rugosità superficiale della cavità interna Ra ≤ 0,1μm e rivestita con uno strato antiaderente simile a PEG prima della spedizione.

- Risultato: il volume del campione per singolo test è stato ridotto da 200μL a 15μL e la produttività di rilevamento è stata aumentata di 3 volte.

Caso quattro: un'azienda di apparecchiature per il monitoraggio online della qualità dell'acqua

- Requisito: cuvette a flusso per analizzatore online COD (domanda chimica di ossigeno), con un percorso luminoso di 20 mm, porte di ingresso e uscita con connettori a spina, che richiedono una resistenza alla pressione di 0,3 MPa e sono resistenti ai forti ossidanti (miscela di acido cromico potassio/acido solforico) senza corrosione per un lungo periodo.

- Soluzione: abbiamo utilizzato quarzo fuso antiidrolisi, lavorato intero, con uno spessore della parete aumentato a 2,5 mm per migliorare la resistenza alla pressione. Ciascuna cuvetta viene sottoposta a un test di ritenzione della pressione di 0,5 MPa e a un test di immersione in acido prima della spedizione.

- Risultato: le cuvette sono state utilizzate ininterrottamente presso la stazione di monitoraggio sul campo per 18 mesi senza perdite o calo della trasmittanza.

Sia che stiate cercando una cuvetta sostitutiva per un vecchio citometro a flusso nel vostro laboratorio o stiate sviluppando una cella a flusso adatta per una nuova generazione di strumenti analitici, possiamo fornirvi una soluzione fattibile entro 24 ore. Forniteci la foto originale della cuvetta, il disegno o il modello dello strumento e noi lo mapperemo gratuitamente per voi e forniremo una soluzione tecnica e un preventivo. La quantità minima dell'ordine è di un'unità e i campioni verranno consegnati rapidamente. Fare clic sul sito Web, inviare un'e-mail o chiamare direttamente. Lascia che il percorso ottico di rilevamento del flusso diventi preciso, stabile e senza preoccupazioni da ora in poi.

Luverre Quartz produce e vende un'ampia gamma di vetro al quarzo di alta qualità, inclusi tubi al quarzo, piastre al quarzo, aste al quarzo, finestre al quarzo, crogioli al quarzo, barchette al quarzo, flange al quarzo, bicchieri al quarzo, strumenti in vetro al quarzo e altro ancora. Siamo in grado di soddisfare tutti i tipi di requisiti personalizzati per i prodotti in vetro al quarzo.
