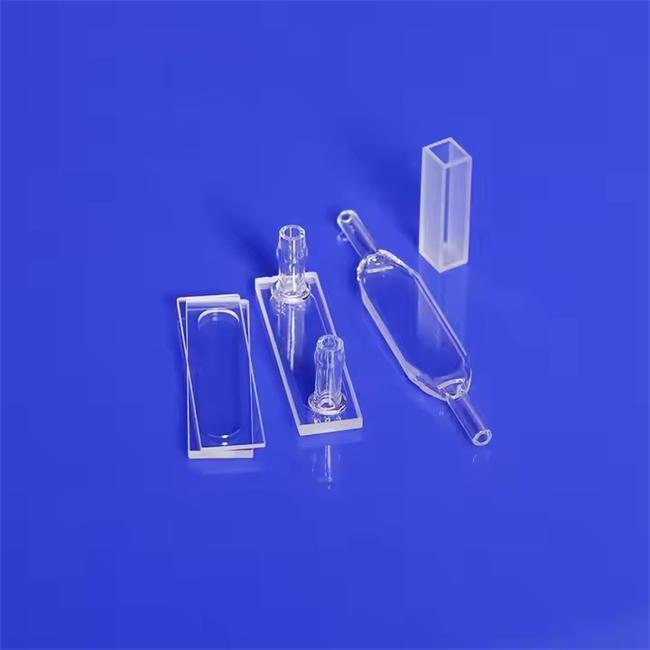

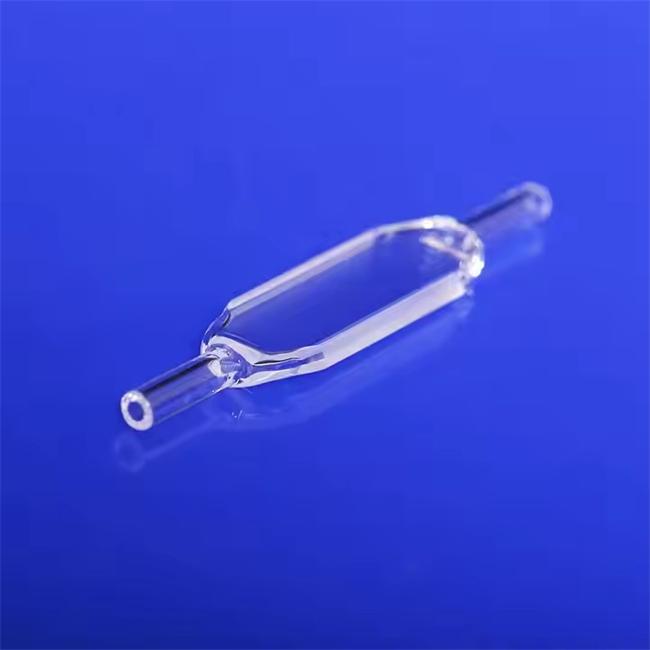

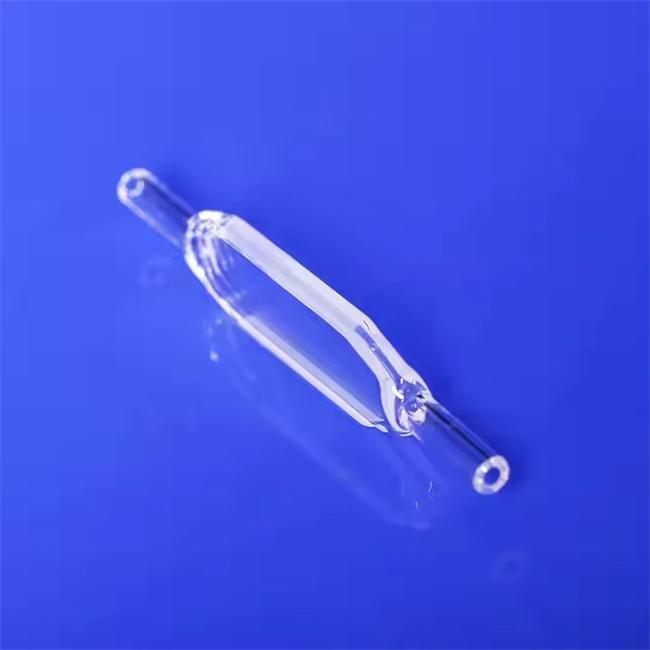

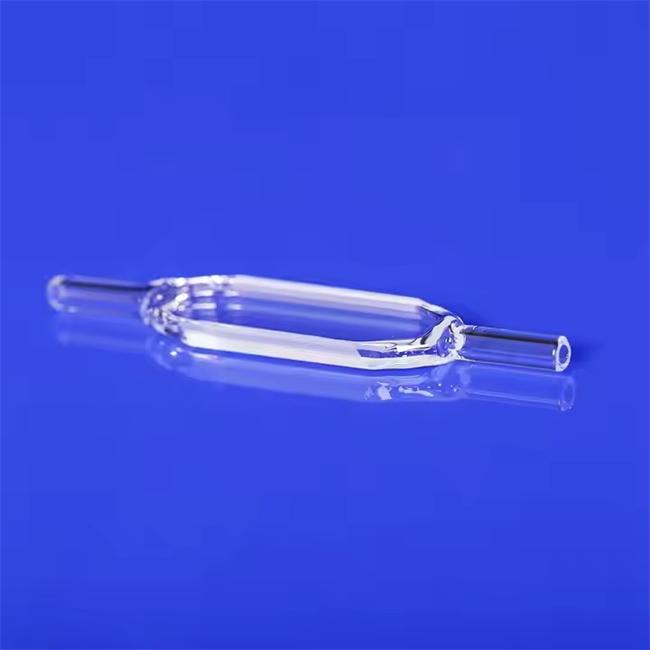

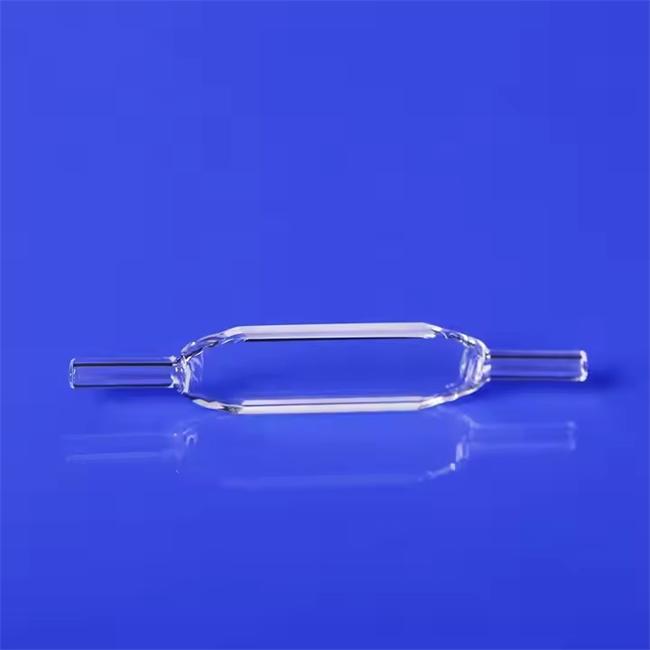

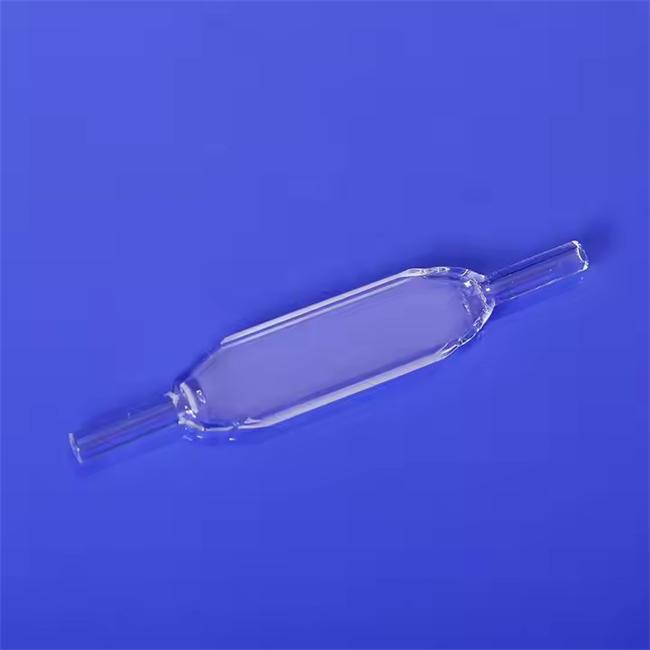

خلية مقياس الألوان لتدفق الكوارتز

في قياس التدفق الخلوي، وقطرات الموائع الدقيقة، والكشف عن مضان جودة المياه عبر الإنترنت، تعد خلية مقياس الألوان هي المادة الاستهلاكية الأساسية التي تحدد استقرار تدفق العينة ودقة الإشارات الضوئية. كوارتز لوفر 'تم تصميم خلية مقياس ألوان التدفق ' خصيصًا لسيناريوهات الكشف عن التدفق المستمر. وهي مصنوعة من خلال دمج الكوارتز المنصهر عالي النقاء أو الكوارتز الاصطناعي في قطعة واحدة، بدون مواد لاصقة أو زوايا ميتة. وتتميز بنفاذية بصرية ممتازة (≥90% في نطاق الأشعة فوق البنفسجية) وفلورية خلفية منخفضة للغاية. والأهم من ذلك، أننا نكسر قيود 'الجزء القياسي' وندعم التخصيص الكامل للمسار البصري، وشكل قناة التدفق، وأنواع منافذ إدخال السائل ومخرجه، والأبعاد الخارجية. وهذا يساعد الشركات المصنعة للأجهزة يحصل مستخدمو الأبحاث على خلايا تدفق تتوافق تمامًا مع معداتهم، ولم تعد مضطرة إلى استيعاب المواصفات الشائعة المتوفرة في السوق.

الأسئلة الشائعة (الأسئلة الشائعة)

س 1: ما هو الفرق الأساسي بين تربيعات مقياس التدفق الخلوي الكوارتز والكفيتات العادية؟

ج: الترعة العادية مفتوحة وتستخدم للوضع الثابت، في حين تحتوي ترعة مقياس التدفق الخلوي على قنوات مغلقة وواجهات مدخل/مخرج سائل، مصممة للكشف المستمر عن تدفق العينة. تعتمد منتجاتنا هيكل كوارتز متكامل، وهو مقاوم للضغط، ومقاوم للتآكل، ولا يوجد به تسرب للغراء. ويمكن دمجها مباشرة في أجهزة قياس التدفق الخلوي، أو أجهزة تحليل حجم الجسيمات، أو أنظمة مراقبة جودة المياه عبر الإنترنت.

س2: هل يمكن تخصيص قنوات التدفق غير المربعة، مثل القنوات الدائرية أو المستطيلة المسطحة؟

ج: بالتأكيد. نحن ندعم قنوات التدفق المربعة والدائرية والإهليلجية وعلى شكل D والمستطيلة المسطحة (مثل 0.2 مم × 2 مم). للكشف عن الخلايا النادرة أو المجالات الدقيقة، يمكن تخصيص قنوات التدفق المسطحة الضيقة للغاية لمرور عمود واحد لتحسين دقة العد.

س 3: ما هي الخيارات المتاحة لواجهات مدخل/مخرج السائل الخاصة بالحاويات؟

ج: نحن نقدم العديد من الواجهات القياسية: 1/4-28 UNF، وM6، وM8، وموصلات ذكر/أنثى العروة، وموصلات أنبوبية مرنة سهلة التركيب، وفتحات مفتوحة ناعمة بدون واجهات (يمكن للمستخدمين توصيل الأنابيب الخاصة بهم). يمكن أن تكون مواضع الواجهة على الجانب أو الأسفل أو الأعلى، وتتوفر قناة واحدة أو قناة مزدوجة.

س 4: هل يمكن أن يكون متوافقًا مع أجهزة قياس التدفق الخلوي السائدة مثل BD، وBeckman، وCytek، وما إلى ذلك؟

ج: نعم. كل ما عليك فعله هو توفير الكوفيتات الأصلية أو نموذج الجهاز، ويمكننا رسم خريطة دقيقة وتخصيص الأجزاء البديلة بأبعاد ومسارات بصرية وواجهات متوافقة تمامًا. العديد من الترعة غالية الثمن ولها أوقات تسليم طويلة تصل إلى عدة أسابيع. عادةً ما توفر الأجزاء المخصصة لدينا ما بين 40% إلى 60% من التكلفة وتتميز بجودة مماثلة أو أفضل.

المتطلبات والحلول الأساسية للمستخدم

- الحاجة إلى حقن العينة بشكل مستمر بدون فقاعات ← تحسين زوايا قناة التدفق وزوايا المدخل/المخرج، جنبًا إلى جنب مع تصميم العادم للتخلص من تداخل الفقاعات.

- الحاجة إلى مطابقة واجهة أداة محددة ← مخصصة وفقًا للمخطط، جاهزة للتثبيت والاستخدام على الفور، دون الحاجة إلى تعديل المعدات.

- الحاجة إلى مضان تلقائي منخفض → مادة خام كوارتز عالية النقاء، مع إشارة خلفية منخفضة للغاية تحت إثارة الليزر عند 488 نانومتر، 405 نانومتر، إلخ.

- الحاجة إلى مقاومة التنظيف المتكرر ← هيكل كوارتز متكامل، مقاوم للأحماض والقلويات والمذيبات العضوية والتنظيف بالموجات فوق الصوتية، ويبقى دون تغيير على مدى فترة طويلة من الاستخدام.

مزايا الأداء البصري والسوائل

نفاذية الأشعة فوق البنفسجية المرئية: ≥88% عند 200 نانومتر، ≥92% عند 254 نانومتر، ≥94% عند 340 نانومتر. يدعم الإثارة العميقة للأشعة فوق البنفسجية (مثل DAPI، Hoechst)، مما يوسع نطاق الأصباغ القابلة للاكتشاف.

خلفية مضان عفوية: الإشارة عند الإثارة 488 نانومتر أقل من 1.2 مرة من خلفية الماء النقي. ولم تعد العينات الإيجابية الضعيفة مغمورة بالمياه، مما يحسن مصداقية البيانات.

نعومة سطح التجويف الداخلي: السطح البصري Ra ≥ 0.2nm. لا يحتوي سطح قناة التدفق على نتوءات أو خدوش، مما يقلل من التصاق الخلايا/الجسيمات، ويحسن معدل الاسترداد وتكرار الكشف.

مقاومة الضغط: الحد الأقصى 0.6 ميجا باسكال (مصمم على أساس سمك الجدار)، متوافق مع نظام حقن الطور السائل عالي الضغط.

المقاومة الكيميائية: الرقم الهيدروجيني 1-14. يتحمل الأسيتون والإيثانول والأيزوبروبانول. يمكن استخدام إجراءات التنظيف القياسية، دون الحاجة إلى رعاية خاصة.

إمكانية التخصيص بالحجم الكامل (الحد الأدنى للطلب وحدة واحدة)

نحن ندعم جميع الأبعاد التالية للتخصيص حسب الطلب:

- المسار البصري: 0.2 مم، 0.5 مم، 1 مم، 2 مم، 5 مم، 10 مم، 20 مم، 30 مم، 50 مم وأي غير قياسي

- المقطع العرضي لقناة التدفق: مربع، مستطيل، دائري، على شكل D، شبه منحرف (لتحسين التدفق الصفحي)

- أبعاد قناة التدفق: العرض 0.1 مم - 10 مم، الارتفاع 0.1 مم - 10 مم (قنوات تدفق ضيقة للغاية لمرور الخلية الواحدة)

- منافذ الدخول والخروج: 1/4 - 28 UNF، M6، مفاصل Schraut، مفاصل أسقلوب، فتحات ناعمة

- عدد الواجهات وموضعها: 2 منفذ (مدخل/مخرج قياسي)، 3 منافذ (مع عادم)، 4 منافذ (قنوات مزدوجة)

- الأبعاد الخارجية: متوافقة مع حاملات مقياس الألوان القياسية (12.5×12.5 ملم) أو فتحات الأدوات المخصصة

- ميزات إضافية: فتحة مستشعر درجة الحرارة المتكاملة، واجهة الألياف الضوئية، فتحة تجنب التحريك المغناطيسي، علامة تحديد المواقع الشبكية

مشاكل التطبيق التي تم حلها (السيناريوهات النموذجية)

1. التصاق خلايا مقياس التدفق الخلوي يسبب انخفاض العدد → تجويف داخلي كوارتز مصقول عالي + معالجة محبة للماء، معدل تمرير الخلية > 99.5%، تحسن معدل الاسترداد بشكل ملحوظ.

2. حجم العينة غير كافٍ → قناة تدفق مسار بصري ضيقة جدًا مقاس 0.5 مم مخصصة، تم تقليل متطلبات العينة من 200 ميكرولتر إلى 20 ميكرولتر، ولم يتم إهدار الخلايا الثمينة.

3. التداخل في المسار البصري للكشف متعدد الألوان بالليزر → تحسين سمك وتوازي جدار مقياس الألوان، وتقليل الضوء الشارد، وتحسين دقة التعويض متعدد الألوان.

4. انسداد مقياس الألوان في جهاز مراقبة جودة المياه عبر الإنترنت ← قناة تدفق انتقالية مستديرة كبيرة مخصصة + مدخل ومخرج مخروطي، تكون احتمالية تراكم الجزيئات أقل، وتمتد دورة الصيانة بمقدار 3 مرات.

حالات طلبات العملاء (مجهولة المصدر)

الحالة الأولى: شركة تصنيع المعدات الأصلية لأجهزة قياس التدفق الخلوي

- المتطلبات: قواطع كوارتز خاصة لجيل جديد من أجهزة قياس التدفق الخلوي الطيفية، مع حجم تجويف داخلي يبلغ 2 × 2 مم لقناة مربعة، ومسار ضوئي يبلغ 10 مم، ومنافذ مدخل ومخرج بأسنان داخلية 1/4-28 UNF، وأسطح بصرية على جميع الجدران الأربعة ذات نفاذية ≥90% عند أطوال موجية 355 نانومتر، و488 نانومتر، و640 نانومتر.

- التحدي: لم يتمكن المورد الأصلي من ضمان دقة الأبعاد للتجويف الداخلي للقناة المربعة الصغيرة (التسامح <0.02 مم) والنفاذية العالية في نفس الوقت.

- الحل: استخدمنا القطع بالليزر للفراغ الأولي للتجويف الداخلي، ثم من خلال عملية تلميع السوائل للتحسين، مما أدى إلى تسامح بعد التجويف الداخلي بمقدار ± 0.01 مم، وكانت النفاذية المقاسة عند ثلاثة أطوال موجية (355 نانومتر، 488 نانومتر، 640 نانومتر) 91٪ -93٪.

- النتيجة: تحسنت نسبة الإشارة إلى الضوضاء لنموذج OEM الأولي بنسبة 25% مقارنة بالجيل السابق.

الحالة الثانية: الشركة الأوروبية لتحليل حجم الجسيمات النانوية

- المتطلبات: كوفيتات من نوع تدفق الكوارتز لتحليل تتبع الجسيمات النانوية (NTA)، بمسار ضوئي يبلغ 1 مم، وقناة دائرية بقطر 3 مم، ومنافذ مدخل ومخرج مع موصلات Ruhr الأنثوية، وطلاء مضاد للكهرباء الساكنة على الجدار الداخلي لمنع امتصاص الجسيمات النانوية.

- الحل: اخترنا الكوارتز الاصطناعي، وقمنا بمعالجة القناة الدائرية ككل وقمنا بتلميع اللهب على الجدار الداخلي، متبوعًا برش طبقة خاصة مضادة للكهرباء الساكنة. يخضع كل كفيت لاختبار معدل استعادة الجسيمات (المجالات القياسية 100 نانومتر) قبل الشحن.

- النتيجة: ارتفع معدل استرداد الجسيمات من 72% للكوارتز العادي إلى 96%، مع اتساق جيد من دفعة إلى دفعة.

الحالة الثالثة: شركة العلاج بالخلايا CAR-T

- المتطلبات: كوفيتات من النوع المتدفق للكشف البطيء عن معايرة ناقلات الفيروسات، مع عرض تجويف داخلي يبلغ 0.5 مم فقط (لحفظ العينات الثمينة)، ومسار ضوئي يبلغ 5 مم، وجدار داخلي مزود بطبقة مضادة لالتصاق الخلايا.

- التحدي: من الصعب معالجة القناة الضيقة للغاية مقاس 0.5 مم بدقة ولا يستطيع معظم مصنعي الكوارتز إكمال مثل هذا التلميع الضيق للتجويف الداخلي.

- الحل: استخدمنا معالجة الفتحات الدقيقة + تقنية تلميع المواد الكاشطة بالسوائل، مع خشونة سطح التجويف الداخلي Ra ≥ 0.1μm، ومغلفة بطبقة مضادة للالتصاق تشبه PEG قبل الشحن.

- النتيجة: تم تقليل حجم العينة لكل اختبار واحد من 200 ميكرولتر إلى 15 ميكرولتر، وتمت زيادة إنتاجية الكشف بمقدار 3 مرات.

الحالة الرابعة: شركة معدات مراقبة جودة المياه عبر الإنترنت

- المتطلبات: كوفيت من النوع المتدفق لمحلل COD (الطلب على الأكسجين الكيميائي) عبر الإنترنت، مع مسار ضوئي يبلغ 20 مم، ومنافذ مدخل ومخرج مع موصلات شائكة، تتطلب مقاومة ضغط تبلغ 0.3 ميجا باسكال وتكون مقاومة للأكسدة القوية (خليط حمض البوتاسيوم وحمض الكبريتيك) بدون تآكل على مدى فترة طويلة.

- الحل: استخدمنا الكوارتز المنصهر المضاد للتحلل المائي، وتم معالجته ككل، مع زيادة سمك الجدار إلى 2.5 ملم لتعزيز مقاومة الضغط. يخضع كل كوفيت لاختبار الاحتفاظ بالضغط بمقدار 0.5 ميجا باسكال واختبار الغمر بالحمض قبل الشحن.

- النتيجة: تم استخدام الكوفيتات بشكل مستمر في محطة المراقبة الميدانية لمدة 18 شهرا دون تسرب أو انخفاض في النفاذية.

سواء كنت تبحث عن كوفيت بديل لمقياس التدفق الخلوي القديم في مختبرك، أو تطوير خلية تدفق مطابقة لجيل جديد من الأدوات التحليلية، يمكننا توفير حل عملي في غضون 24 ساعة. من فضلك قم بتزويدنا بصورة الكوفيت الأصلية أو الرسم أو نموذج الأداة، وسنقوم بتخطيطها لك مجانًا وإصدار الحل الفني والاقتباس. الحد الأدنى لكمية الطلب هو وحدة واحدة، وسيتم تسليم العينات بسرعة. انقر فوق الموقع، أرسل بريدًا إلكترونيًا أو اتصل مباشرة. دع المسار البصري للكشف عن التدفق يصبح دقيقًا ومستقرًا وخاليًا من القلق من الآن فصاعدًا.

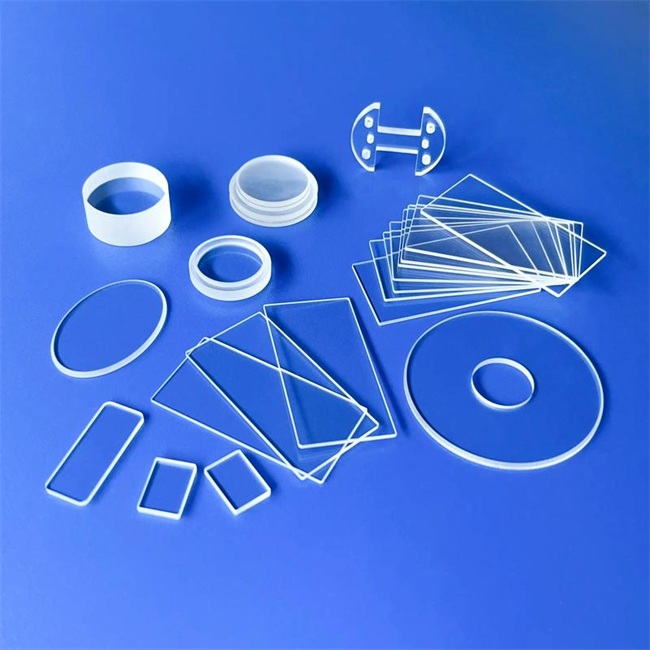

تقوم شركة Luverre Quartz بتصنيع وبيع مجموعة واسعة من زجاج الكوارتز عالي الجودة، بما في ذلك أنابيب الكوارتز وألواح الكوارتز وقضبان الكوارتز ونوافذ الكوارتز وبوتقات الكوارتز وقوارب الكوارتز وحواف الكوارتز وأكواب الكوارتز وأدوات زجاج الكوارتز والمزيد. يمكننا تلبية جميع أنواع المتطلبات المخصصة لمنتجات زجاج الكوارتز.
