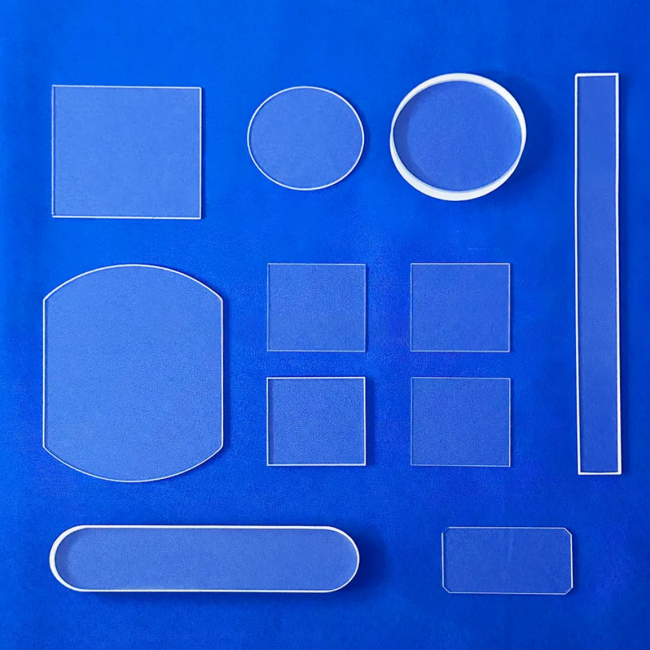

Componenti in quarzo saldati e tagliati ad alta purezza

Componenti di saldatura e taglio al quarzo di elevata purezza , progettati specificamente per settori di fascia alta come semiconduttori, fotovoltaico, ottica e produzione di strumenti di precisione. Questi componenti svolgono funzioni chiave come la protezione della saldatura, il posizionamento del taglio e l'isolamento termico in ambienti puliti e ad alta temperatura. La loro purezza, stabilità termica e precisione dimensionale influiscono direttamente sulla resa e sull'affidabilità del prodotto finale.

Domande frequenti (FAQ)

Q1: Qual è la purezza del materiale principale per la saldatura e il taglio di componenti in quarzo di elevata purezza?

R: Utilizziamo materie prime al quarzo di elevata purezza, con una purezza tipica ≥ 99% e un contenuto totale di impurità metalliche inferiore a 20 ppm, in grado di soddisfare i requisiti dei processi di qualità dei semiconduttori.

Q2: Qual è la temperatura operativa massima che il componente può sopportare?

R: La temperatura di utilizzo a lungo termine può raggiungere 1100°C, la resistenza alla temperatura a breve termine è superiore a 1200°C e il coefficiente di dilatazione termica è estremamente basso all'interno di questo intervallo di temperature, con un'eccellente stabilità dimensionale.

Q3: Qual è lo spessore o l'apertura minima della parete personalizzabile?

R: Lo spessore della parete può essere fino a 0,8 mm, l'apertura minima può essere lavorata a 1 mm e la tolleranza è controllata entro ± 0,05 mm. Supporta la personalizzazione di strutture irregolari complesse.

Q4: avete dimensioni di inventario standard? Oppure dovremmo personalizzare tutto in base agli ordini?

R: Disponiamo sia di specifiche di uso comune dei prodotti semilavorati in magazzino sia di servizi completamente personalizzati basati su disegni, dai campioni di pezzi singoli alla produzione di massa.

Quali esigenze fondamentali può risolvere il prodotto per te?

-Miglioramento della resa: riduzione degli spruzzi di saldatura, riduzione dell'inquinamento delle zone interessate dal calore e riduzione del tasso di scarto.

-Coerenza del processo : elimina le fluttuazioni del processo causate da deviazioni dimensionali dei componenti in quarzo.

-Compatibilità delle apparecchiature: non è necessario modificare le apparecchiature esistenti, sostituire o incorporare direttamente gli apparecchi esistenti.

-Controllo dei costi a lungo termine: i materiali ad elevata purezza ritardano le microfessure e l'invecchiamento della cristallizzazione, estendendo i cicli di sostituzione.

Caratteristiche tecniche fondamentali e valore applicativo del prodotto

1. Sistema di materiale ad altissima purezza

-Caratteristiche: contenuto di idrossile <150 ppm, senza bolle, senza strisce, senza inclusioni di impurità.

-Valore: evitare il rilascio di ioni metallici o sostanze volatili sul pezzo durante i processi di saldatura o taglio laser, particolarmente adatto per processi come l'imballaggio di chip LED, la giunzione per fusione di fibre e il taglio dei bordi dei wafer di silicio che hanno tolleranza zero per l'inquinamento.

2. Progettazione della struttura di saldatura/taglio di precisione

-Caratteristiche: il componente può integrare funzioni composite come canali di flusso del gas, fessure di posizionamento e superfici di riflessione dell'isolamento termico.

-Valore: un componente realizza contemporaneamente tre funzioni principali: distribuzione uniforme del gas di protezione della saldatura, posizionamento preciso dei pezzi e barriera termica, riduzione del numero di dispositivi e miglioramento dell'integrazione dell'automazione.

3. Eccellente stabilità termodinamica

-Caratteristiche: il coefficiente di dilatazione termica è di circa 0,54 × 10 ⁻⁶/K e la conduttività termica è di soli 1,4 W/(m · K).

-Valore: nessuna deformazione o fessurazione durante ripetute e rapide fluttuazioni di temperatura (come la saldatura a impulsi laser), garantendo il percorso ottico e la precisione di posizionamento durante mesi di produzione continua.

4. La gamma di dimensioni personalizzabili è estremamente ampia

-Caratteristiche: il diametro esterno varia da 5 mm a 400 mm, la lunghezza varia da 10 mm a 800 mm e le forme includono tubi circolari, cavità quadrate, coni, coperture flangiate e gomiti irregolari.

-Valore: che si tratti della finestra protettiva per le teste di taglio laser di micro dispositivi medici o della copertura isolante per i riscaldatori della linea di rivestimento del vetro fotovoltaico di grandi dimensioni, è possibile risolverli in un unico stabilimento.

Risolvi problemi specifici nella tua applicazione pratica

I componenti in quarzo si rompono a causa dello stress interno generato durante il taglio laser: il processo di ricottura a gradiente viene utilizzato per eliminare lo stress residuo e ottimizzare la distribuzione dello spessore della parete attraverso la simulazione degli elementi finiti

Dopo ripetute saldature, la superficie del quarzo diventa bianca dopo la cristallizzazione, bloccando il percorso ottico: viene utilizzata silice fusa di elevata purezza e la superficie è passivata e la durata anticristallizzazione è aumentata di oltre tre volte

Le parti standard non possono corrispondere alle interfacce non standard delle apparecchiature importate: viene fornita la modellazione inversa della scansione 3D + viene fornita la personalizzazione della sostituzione della posizione originale e gli angoli della flangia, le filettature e le scanalature di tenuta vengono elaborati completamente in base ai dati misurati dell'apparecchiatura

Il costo del passaggio da lotti piccoli a varietà multiple è elevato: la linea di produzione flessibile supporta un ordine minimo di 1 pezzo senza costi di stampo

Perchè sceglierci?

- Elaborazione indipendente dal processo completo: dal taglio, molatura, punzonatura, lucidatura alla lavorazione a caldo, pulizia, imballaggio, il tutto completato nella nostra fabbrica, con qualità controllabile.

-Capacità di rilevamento completa: dotato di profilatore ottico, analizzatore di trasmittanza ultravioletta, strumento di misurazione di immagini anime, rilevatore di stress e rapporto di rilevamento emesso per ciascun lotto.

-Servire clienti globali: i nostri prodotti vengono esportati in oltre dieci paesi tra cui Germania, Giappone, Corea del Sud e Stati Uniti.

-Personalizzazione della risposta rapida: gli ingegneri forniscono suggerimenti sulla producibilità, rispondono alle richieste tecniche entro 24 ore e forniscono soluzioni progettuali preliminari entro 72 ore.

Caso di domanda del cliente (anonimo)

Caso 1: fornitore di apparecchiature per l'imballaggio di semiconduttori in Europa

Requisito: è necessario un componente al quarzo guidato da gas per il lato della testa di saldatura della saldatrice a filo d'oro, necessario per coprire accuratamente l'area di 0,5 mm attorno al punto di saldatura con gas azoto e non interferire con il movimento ad alta velocità della testa di saldatura.

Soluzione: abbiamo progettato e prodotto una copertura in quarzo curvato in miniatura che integra un'uscita dell'aria a giuntura stretta larga 0,3 mm, con una dimensione complessiva di 12 mm × 8 mm × 5 mm e uno spessore della parete di 1 mm. La parte anteriore è smussata per evitare la testa di saldatura.

Risultato: gli spruzzi di saldatura del cliente sono stati ridotti del 76% e la traiettoria di movimento della testa di saldatura non è stata in alcun modo disturbata. Acquistano ininterrottamente da 18 mesi, con un utilizzo medio mensile di 2000 pezzi.

Caso 2: Un produttore di apparecchiature di scanalatura laser per celle fotovoltaiche

Requisito: La lente protettiva sotto la testa di taglio laser è spesso contaminata da polvere di silicone e deve essere spenta per la pulizia ogni 2 ore. Richiesta di personalizzazione di un anello di aspirazione a pressione negativa in quarzo, installato tra la testa di taglio e il wafer di silicio, per rimuovere fumo e polvere.

Soluzione: abbiamo sviluppato un componente circolare in quarzo con un diametro esterno di 180 mm, un diametro interno di 120 mm e uno spessore di 8 mm. Il design interno comprende una via aerea circolare e 36 micropori equiangolari e la superficie è rivestita con una pellicola antiriflesso.

Risultato: il ciclo di pulizia delle lenti protettive è stato esteso a 40 ore e l'OEE (Equipment Efficiency) complessivo dell'intera linea è stato migliorato del 12%. Questo componente è diventato una parte standard della nuova attrezzatura del cliente.

Caso 3: un'azienda di apparecchiature laser mediche negli Stati Uniti

Requisito: una testina con punta al quarzo monouso per macchine da taglio laser a fibra minimamente invasive, che deve essere biocompatibile, frangibile con precisione e avere una trasmissione della luce superiore al 92%.

Soluzione: abbiamo personalizzato un tubo capillare in quarzo con un diametro esterno di 2,2 mm, un diametro interno di 1,6 mm e una lunghezza di 25 mm. La parete del tubo è preincisa con una scanalatura circolare a forma di V (profondità di 0,2 mm), comoda per i medici da rompere ed eliminare dopo l'intervento chirurgico.

Risultato: attraverso il test di biocompatibilità ISO 10993, la trasmittanza ha raggiunto il 94,3% e il costo per unità è stato ridotto del 30% rispetto alla soluzione ceramica originale. Attualmente sono state prodotte e consegnate 100.000 unità.

Che tu abbia bisogno di ugelli di saldatura di precisione millimetrica o di finestre isolanti per camere a vuoto di centinaia di millimetri; Che tu sia nella fase di convalida dello schema o di espansione della produzione di massa, ti invitiamo a fornire disegni, schizzi o semplicemente descrizioni di scenari di utilizzo. Contatta il nostro team tecnico-commerciale per una valutazione di fattibilità e un preventivo: utilizziamo un quarzo di elevata purezza per saldare per te un futuro di qualità superiore.

Luverre Quartz produce e vende un'ampia gamma di vetro al quarzo fuso di alta qualità, inclusi tubi di quarzo fuso, piastre di quarzo fuso, aste di quarzo fuso, finestre di quarzo fuso, crogioli di quarzo fuso, barchette di quarzo fuso, flange di quarzo fuso, bicchieri di quarzo fuso, strumenti in vetro di quarzo fuso e altro ancora. Siamo in grado di soddisfare tutti i tipi di requisiti personalizzati per i prodotti in vetro al quarzo fuso.

Per ulteriori informazioni, non esitate a contattarci.
