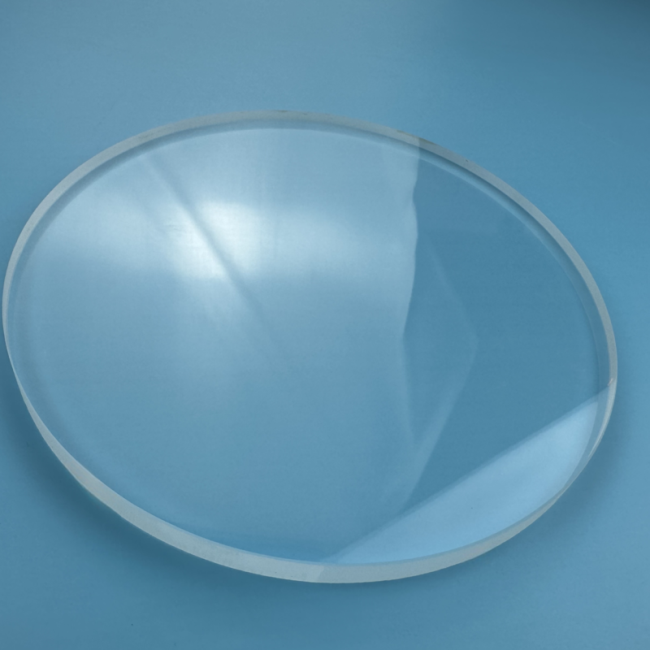

JGS1光学石英ガラス窓

JGS1 光学石英ガラス窓は 、高純度合成石英ガラス (溶融石英とも呼ばれます) で作られた高性能光学素子です。その材料の主成分は二酸化ケイ素 (SiO ₂) であり、極めて高い純度と光学的均一性を確保するために特別な化学蒸着プロセスを通じて調製されます。 JGS1とは、特に紫外域の透過率に優れた石英ガラスを指し、ハイエンド光学系には欠かせないキーコンポーネントです。

主要な機能と解決された問題:

非常に高い紫外線透過率:

解決策: 通常の光学ガラス (BK7 など) は紫外光 (特に深紫外光) を強く吸収するため、紫外光源のエネルギーが大幅に減衰します。

製品の利点: JGS1 は紫外線帯域 (185nm ～ 2500nm) で非常に高い透過率を示し、特に 185nm 以降では透過率が 85% 以上に達します。紫外光を効率的に伝送することができ、紫外光学システム（紫外分光計や紫外レーザー加工など）のエネルギー効率と信号強度を確保します。

優れた熱安定性:

解決策: 通常のガラスは高温や熱衝撃により変形や亀裂が発生しやすく、光学システムの安定性や寿命に影響を与えます。

製品の利点: JGS1 は熱膨張係数が非常に低く、急激な温度変化にも割れることなく耐えることができます。軟化点は1730℃と高く、1000℃以上の高温環境でも長時間使用できるため、高温窓や真空室観察窓などの用途に最適です。

優れた化学的安定性:

問題解決: 多くの光学材料は酸やアルカリの腐食に耐性がなく、過酷な化学環境では簡単に損傷します。

製品の利点: JGS1 は湿気を吸収せず、耐酸性 (フッ化水素酸と熱リン酸を除く) で、ほとんどの化学物質の腐食に耐えることができるため、腐食環境でも長期の安定性と耐用年数を確保できます。

高いレーザー損傷閾値:

解決された問題: 高エネルギーのレーザー光線は、熱レンズ現象を引き起こし、さらには通常の光学部品の故障を引き起こす可能性があります。

製品の利点: JGS1 は、レーザー損傷閾値が高く、高出力紫外線レーザーおよび深紫外線レーザーの直接照射に耐えます。紫外線レーザー光学システムの保護ミラーおよび出力ミラーとして最適です。

主な応用分野

JGS1 光学石英ガラス窓は、その独自の性能の組み合わせにより、次のハイテク分野で広く使用されています。

1. UV光学システム:

UV 分光計: サンプル セル ウィンドウおよび光路ウィンドウとして、UV 信号のロスレス伝送を保証します。

UV露光機：リソグラフィーの精度を確保するためのマスク基板または光学系の窓として使用されます。

UV消毒装置：保護窓として高強度の紫外線を通過させ、細菌やウイルスを殺します。

2. レーザー技術:

UV/深 UV レーザー: レーザー共振空洞の出力ミラー、全反射ミラー、および空洞窓として使用されます。

高エネルギーレーザー装置：レーザー光路内の保護ミラーおよび集光ミラー基板として、高出力密度に耐えることができます。

3. 半導体および集積回路の製造:

エッチング装置やCVD装置：プロセスチャンバーの観察窓として、プラズマ環境や高温環境に耐性があります。

ウエハ検査装置：紫外光源を必要とする検査装置に使用されます。

4. 科学研究および分析機器:

宇宙観測: 衛星や宇宙望遠鏡に使用される UV 検出システム。

高温実験装置：管状炉やマッフル炉の観察窓として、高温反応過程をリアルタイムに監視します。

5. 医療およびバイオテクノロジー:

DNA アナライザーとフローサイトメーター: UV 透過特性を生体分子の検出に使用します。

カスタマイズされたサービス

さまざまなアプリケーションシナリオには、光学コンポーネントに対する固有の要件があることを私たちはよく知っています。したがって、当社は、設計仕様に完全に準拠した JGS1 光学石英ガラス窓を確実に受け取るための、包括的で柔軟なカスタマイズ サービスを提供します。

サイズと形状のカスタマイズ:

円形、正方形、長方形、その他の異形の窓パネルを提供できます。

直径・辺の長さは数ミリメートルから数百ミリメートルまであり、厚さは機械的強度や光学的要件に応じてカスタマイズできます。

精度と表面のカスタマイズ:

表面精度: λ/10 や λ/4 などのさまざまなレベルの平面度を提供できます。

表面平滑性: お客様のニーズに応じて、60/40 ～ 10/5 の範囲の表面品質グレードを提供します。

平行度: カスタマイズ可能な高平行度ウィンドウ。厳密な光路システムに適しています。

コーティングサービス：

反射防止フィルム: 特定の波長 (193nm、248nm、355nm、または広帯域など) で蒸着することで、透過率を大幅に向上させ、反射損失を低減できます。

反射フィルム/分光フィルム: 要件に応じてさまざまな反射/透過率をカスタマイズします。

耐環境性フィルム：ウィンドウパネルの表面硬度と耐食性を高めます。

面取りと穴あけ:

エッジの亀裂を防ぎ、取り付けを容易にするために保護面取りを提供します。

図面の要件に応じて中心または偏心穴あけを実行できます。

JGS1 光学石英ガラス窓は単なる光学部品ではなく、光システムと精密システムをつなぐ架け橋であり、紫外線、高エネルギー、高温などの過酷な環境における光学的課題を解決するための強力なツールです。どのようなハイテク分野であっても、標準製品から高度なカスタマイズまで包括的なソリューションを提供し、プロジェクトの成功を支援します。

特別な技術相談やカスタマイズされたソリューションについては、今すぐお問い合わせください。

Luverre Quartz は 、溶融石英管、溶融石英プレート、溶融石英ロッド、溶融石英ウィンドウ、溶融石英るつぼ、溶融石英ボート、溶融石英フランジ、溶融石英ビーカー、溶融石英ガラス器具などを含む、幅広い高品質の溶融石英ガラスを製造および販売しています。溶融石英ガラス製品のあらゆるカスタマイズ要求にお応えします。

詳細につきましては、お気軽にお問い合わせください。
