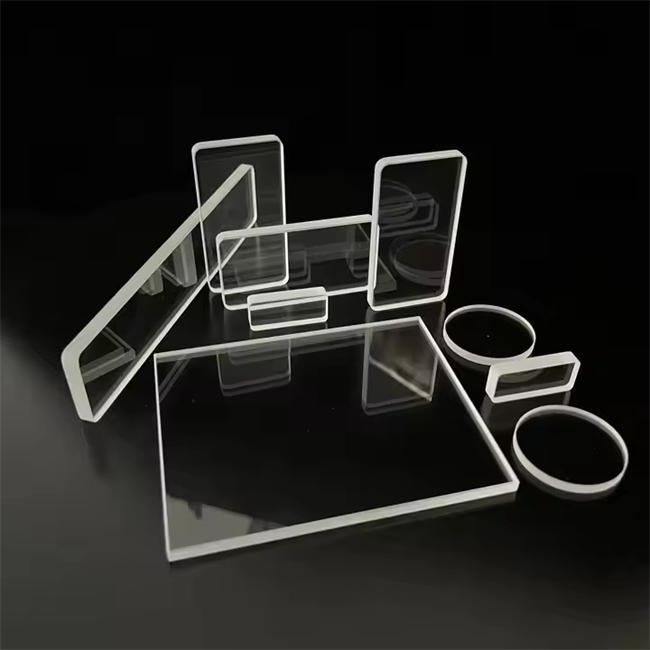

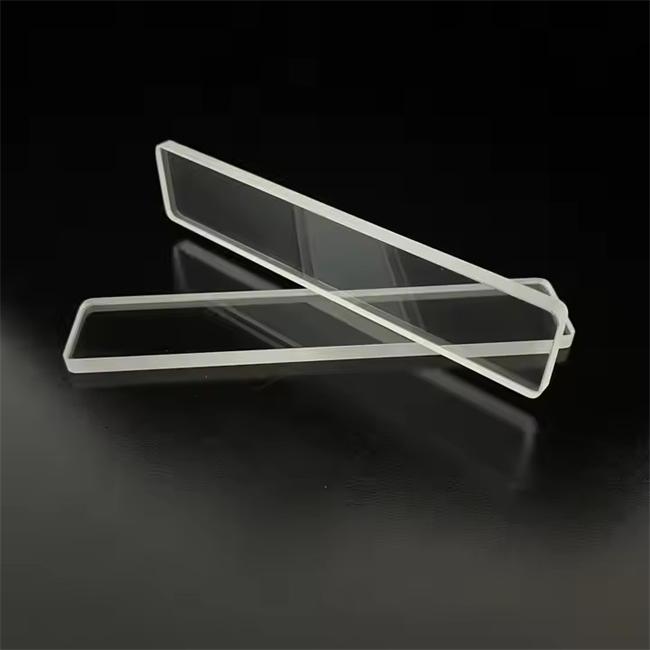

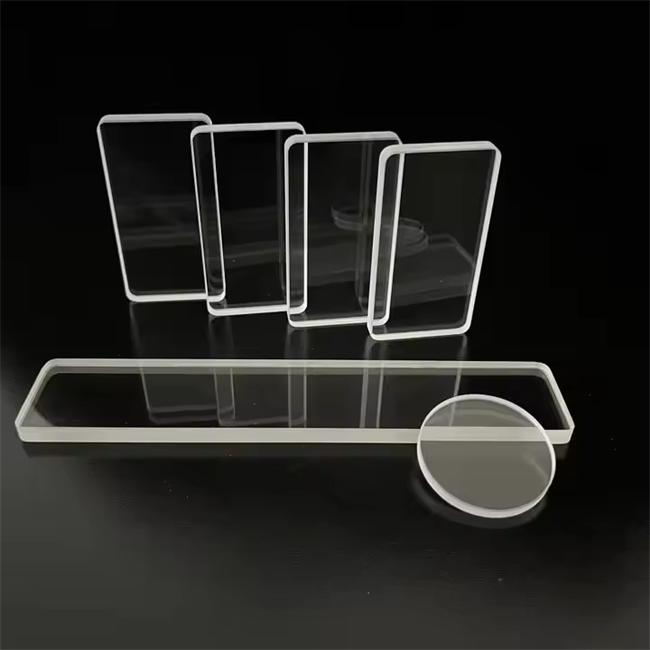

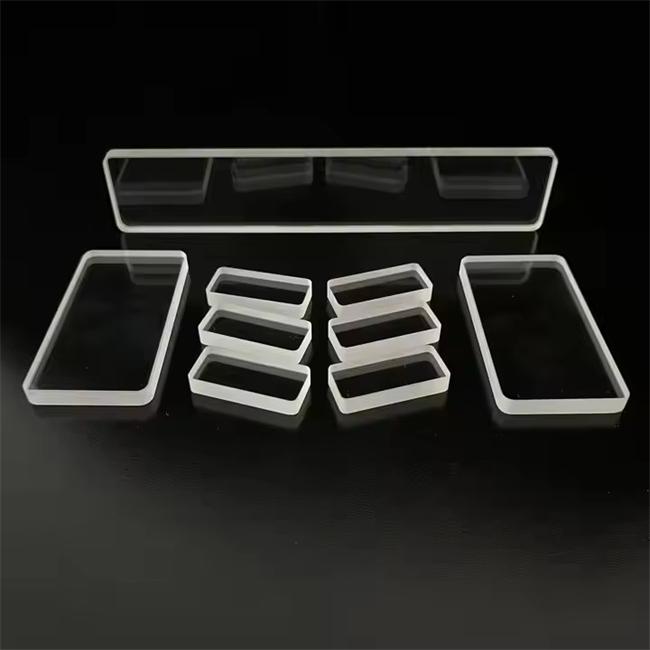

JGS2 kwartsplaat met vierkant venster is een optische vensterplaat gemaakt van gesmolten silica. Het heeft een uitstekende transmissie in de ultraviolette tot nabij-infrarode banden en is vooral geschikt voor observatievensters en optische detectiescènes onder hoge temperaturen, hoge druk en corrosieve omgevingen. Vergeleken met gewone glazen ramen hebben JGS2-kwartsplaten een lagere thermische uitzettingscoëfficiënt en een hogere thermische stabiliteit, waardoor de maatvastheid en heldere lichttransmissie bij ernstige temperatuurverschillen kunnen worden gehandhaafd. Het wordt veel gebruikt in observatievensters in vacuümkamers, ovenvensters voor hoge temperaturen, laserbeschermingsvensters en optische padbescherming van verschillende analytische instrumenten. Met flexibele aanpassing van grootte en dikte biedt JGS2 vierkant raamkwarts een betrouwbare, duurzame en kosteneffectieve optische raamoplossing voor wetenschappelijk onderzoek en industriële locaties.

Veelgestelde vragen

Vraag 1: Wat zijn de belangrijkste voordelen van JGS2-kwartsplaten vergeleken met gewone glazen ramen?

A: Gewoon glas is gevoelig voor verzachting en barsten boven de 300 ℃ en heeft een extreem lage ultraviolette transmissie. JGS2-kwartsplaat kan lange tijd onder 800 ℃ werken, met een onmiddellijke temperatuurbestendigheid tot 1100 ℃. Tegelijkertijd overschrijdt de ultraviolette transmissie van 200 nm meer dan 80%, waardoor het zeer geschikt is voor scenario's voor ultraviolette monitoring bij hoge temperaturen.

Q2: Welke specificaties kunnen worden aangepast? Wat is de minimale bestelhoeveelheid?

A: Wij ondersteunen maatwerk van vierkante ramen met zijlengtes variërend van 5 mm tot 500 mm, en kunnen worden verwerkt met diktes van 0,5 mm tot 15 mm. Wij kunnen secundaire bewerkingen verzorgen zoals afschuinen, stappen en ponsen. Eén stuk kan worden aangepast voor productie, zonder minimale bestelhoeveelheid.

Vraag 3: Wordt het JGS2-raamoppervlak gecoat?

A: Ongecoate, enkelzijdige of dubbelzijdige antireflecterende films (AR-films) kunnen naar behoefte worden geleverd, met een doorlaatbaarheid van meer dan 99% in specifieke golflengtebanden (zoals 266 nm, 355 nm, 1064 nm), en waterdichte en oliebestendige coatingopties zijn ook beschikbaar.

Vraag 4: Kan het worden gebruikt in omgevingen met hoog vacuüm of corrosieve gassen?

EEN: Oké. JGS2 kwartsplaat heeft een uitstekende chemische stabiliteit en reageert nauwelijks met andere media behalve fluorwaterstofzuur en heet geconcentreerd fosforzuur. Het materiaal is compact en de gasafgiftesnelheid is extreem laag, waardoor het geschikt is voor ultrahoogvacuümsystemen bij 10 ⁻⁷ Pa.

Wat zijn de kernbehoeften van gebruikers waarmee rekening moet worden gehouden?

-Waarneming bij hoge temperaturen is niet duidelijk: gewone ramen verouderen snel, vervagen of exploderen zelfs bij hoge temperaturen, terwijl JGS2-ramen lange tijd transparant blijven en de status van materialen in de oven in realtime volgen.

-Lage transmissie van UV-detectie: UV-spectrale analyse vereist dat de vensterplaat zelf het signaal niet interfereert. JGS2 heeft een hoge en stabiele transmissie in de UV-band, waardoor nauwkeurige detectiegegevens worden gegarandeerd.

-De frequente vervangings- en onderhoudskosten zijn hoog: kwartsramen zijn corrosiebestendig en krasbestendig, met een levensduur die 5-10 keer langer is dan gewoon glas, waardoor de frequentie van uitval en vervanging van apparatuur aanzienlijk wordt verminderd.

-Niet-standaard maten zijn niet op voorraad te vinden: Standaardproducten op de markt zijn moeilijk te matchen met speciale apparatuurinterfaces, dus passen we ze nauwkeurig aan volgens de tekeningen, met een leveringscyclus van slechts 7-12 dagen.

Belangrijkste toepassingsgebieden

Vacuümcoatingapparatuur: observeer de toestand van de verdampingsbron in de kamer en de positie van het substraat

Oven/buisoven op hoge temperatuur: real-time observatie van het sinter- en ontlatingsproces van monsters

Laserverwerkingsapparatuur: beschermend venster en laseruitvoervenster, bestand tegen strooilichteffecten

Biochemische analysator: colorimetrisch schotellichtpadvenster, bestand tegen corrosie van schoonmaakmiddelen

Halfgeleidernatte procesapparatuur: observeer de waferreinigingsreactie in de tank

Productvoordelen

1. Uitstekende optische prestaties: transmissie in het brede spectrale bereik van 200-2500 nm> 80%, zonder interferentie door zelfabsorptiepieken.

2. Uitstekende thermische stabiliteit: de lineaire uitzettingscoëfficiënt bedraagt ​​slechts 5,5 × 10 ⁻⁷/℃ en de thermische schokbestendigheid is groter dan 400 ℃ temperatuurverschil.

3. Betrouwbare mechanische sterkte: de buigsterkte bedraagt ​​ongeveer 67 MPa, de Mohs-hardheid is 5,5 en het is niet gemakkelijk te krassen.

4. Hoge aanpassingsflexibiliteit: er kunnen meerdere structurele vormen worden geboden, zoals rechthoekige, ronde, onregelmatige openingen en traptreden.

5. Bijgevoegd certificeringsrapport: Spectrale transmissiecurve en vlakheidsdetectierapport (λ/4 @ 632,8 nm) worden bij de goederen geleverd.

Klanttoepassingscasus (anoniem)

Geval 1: Een Europese fabrikant van vacuümcoatingapparatuur

De originele ruit van de klant was een high-end merk, met hoge stukprijzen en een levertijd van maximaal 6 weken. Wij leveren JGS2 kwartsplaten met vierkante vensters met afmetingen van 115 × 115 × 12,5 mm, met afschuiningen van 0,5 mm aan alle vier de zijden en aan beide zijden ongecoat. Volgens tests door klanten is er geen luchtlekkage of verkleuring na 2000 uur continu gebruik onder een vacuümgraad van 1 × 10 ⁻⁶ Pa. De aanschafkosten zijn met 43% verlaagd en de levertijd is verkort tot 10 werkdagen.

Geval 2: Een fabriek voor laserreinigingsapparatuur

Het uitgangsvenster van de laserreinigingskop in deze fabriek was oorspronkelijk gemaakt van K9-glas. Bij gebruik van een ultraviolette laser van 355 nm is er echter een aanzienlijke afname van het kleurcentrum en de transmissie, en moet deze gemiddeld elke 200 uur worden vervangen. Wij raden JGS2 kwartsplaat en dubbelzijdige coating aan met 355 nm antireflecterende film (R<0,5%), met een afmeting van 52 × 52 × 3 mm. Na het aanbrengen wordt de levensduur van de raamplaat verlengd tot meer dan 5000 uur en wordt de frequentie van onderhoud van de apparatuur ter plaatse aanzienlijk verminderd.

Casus 3: Materiaallaboratorium voor hoge temperaturen op universiteiten

Het onderzoeksteam moet het proces van gesmolten zoutcorrosie-experiment observeren, en de vensterplaat moet bestand zijn tegen een temperatuur van 850 ℃ en tegelijkertijd in contact komen met gesmolten chloridezout. Ik heb saffierramen geprobeerd, maar de kosten zijn te hoog. Wij bieden vierkante JGS2-ramen met afmetingen van 30 × 30 × 2 mm, fijn gepolijste zijkanten en afgedicht met roestvrijstalen flenzen met behulp van grafietpakkingen. Ervaar 20 cycli van hoge temperaturen (kamertemperatuur) ↔ Het raam blijft helder en transparant, zelfs bij 850 ℃ en een verwarmings- en koelsnelheid van 15 ℃/min, zonder scheuren of kristallisatie. De aanschafkosten bedragen slechts 1/5 van de saffieroplossing.

U hoeft alleen de vereiste maat, dikte, bedrijfstemperatuur en spectrale vereisten op te geven, en wij zullen de verwerkingstekeningen en offerte binnen 12 uur uitbrengen. Ondersteuning van wereldwijde verzending. Welkom bij contact met ons technisch verkoopteam voor het testen van monsters.

Luverre Quartz is een fabrikant die zich richt op de productie van verschillende kwartsplaten. We kunnen op maat gemaakte kwartsplaten produceren in verschillende maten en vormen, zoals vierkant, rond, ovaal en andere speciaal gevormde ontwerpen volgens de eisen van de klant. De verwerking omvat snijden, buigen, lassen, enz., En er zijn verschillende kleuren beschikbaar, zoals transparante kwartsplaten, ondoorzichtige kwartsplaten, melkachtige kwartsplaten enzovoort.
