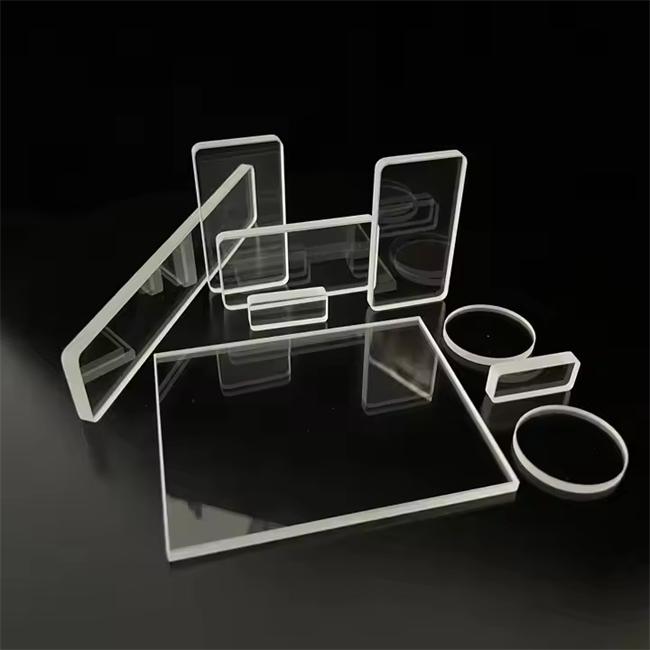

A placa de quartzo de janela quadrada JGS2 é uma placa de janela óptica feita de sílica fundida. Possui excelente transmitância nas faixas ultravioleta até infravermelho próximo e é especialmente adequado para janelas de observação e cenas de detecção óptica sob alta temperatura, alta pressão e ambientes corrosivos. Em comparação com as janelas de vidro comuns, as placas de quartzo JGS2 têm um menor coeficiente de expansão térmica e maior estabilidade térmica, o que pode manter a estabilidade dimensional e a transmissão de luz clara em severas diferenças de temperatura. É amplamente utilizado em janelas de observação de câmaras de vácuo, janelas de fornos de alta temperatura, janelas de proteção a laser e proteção de caminho óptico de vários instrumentos analíticos. Com personalização flexível de tamanho e espessura, o quartzo de janela quadrada JGS2 fornece uma solução de janela óptica confiável, durável e econômica para pesquisas científicas e locais industriais.

Perguntas frequentes

Q1: Quais são as principais vantagens das placas de quartzo JGS2 em comparação com as janelas de vidro comuns?

R: O vidro comum é propenso a amolecer e rachar acima de 300 ℃ e tem transmitância ultravioleta extremamente baixa. A placa de quartzo JGS2 pode funcionar por muito tempo abaixo de 800 ℃, com uma resistência instantânea à temperatura de até 1100 ℃. Ao mesmo tempo, a transmitância ultravioleta de 200 nm excede 80%, tornando-o muito adequado para cenários de monitoramento ultravioleta de alta temperatura.

Q2: Quais especificações podem ser personalizadas? Qual é a quantidade mínima de pedido?

R: Apoiamos a personalização de janelas quadradas com comprimentos laterais variando de 5 mm a 500 mm e podem ser processadas com espessuras de 0,5 mm a 15 mm. Podemos fornecer processamento secundário, como chanframento, etapas e puncionamento. Peça única pode ser customizada para produção, sem limite mínimo de quantidade de pedido.

Q3: A superfície da janela JGS2 será revestida?

R: Filmes anti-reflexos (filmes AR) não revestidos, de face única ou dupla face podem ser fornecidos de acordo com a demanda, com uma transmitância de mais de 99% em bandas de comprimento de onda específicas (como 266nm, 355nm, 1064nm), e opções de revestimento à prova d'água e resistente a óleo também estão disponíveis.

Q4: Pode ser usado em ambientes de alto vácuo ou gases corrosivos?

R: Ok. A placa de quartzo JGS2 possui excelente estabilidade química e dificilmente reage com outros meios, exceto ácido fluorídrico e ácido fosfórico concentrado a quente. O material é denso e a taxa de liberação de gás é extremamente baixa, tornando-o adequado para sistemas de ultra-alto vácuo a 10 ⁻⁷ Pa.

Quais são as principais necessidades dos usuários a serem atendidas?

-A observação de altas temperaturas não é clara: as janelas comuns envelhecem rapidamente, borram ou até explodem em altas temperaturas, enquanto as janelas JGS2 permanecem transparentes por muito tempo e monitoram o status dos materiais no forno em tempo real.

-Baixa transmitância de detecção de UV: a análise espectral de UV exige que a própria placa da janela não interfira no sinal. JGS2 possui transmitância alta e estável na banda UV, garantindo dados de detecção precisos.

-Os custos frequentes de substituição e manutenção são altos: as janelas de quartzo são resistentes à corrosão e a riscos, com uma vida útil 5 a 10 vezes maior que o vidro comum, reduzindo significativamente a frequência de tempo de inatividade e substituição do equipamento.

-Tamanhos não padronizados não podem ser encontrados em estoque: Os produtos padronizados do mercado são difíceis de combinar com interfaces de equipamentos especiais, por isso os personalizamos com precisão de acordo com os desenhos, com um ciclo de entrega de apenas 7 a 12 dias.

Principais áreas de aplicação

Equipamento de revestimento a vácuo: observe o estado da fonte de evaporação dentro da câmara e a posição do substrato

Forno/forno tubular de alta temperatura: observação em tempo real do processo de sinterização e recozimento de amostras

Equipamento de processamento a laser: janela de proteção e janela de saída do laser, capaz de suportar impacto de luz difusa

Analisador bioquímico: janela colorimétrica do caminho da luz do prato, resistente à corrosão do agente de limpeza

Equipamento de processo úmido de semicondutores: observe a reação de limpeza do wafer dentro do tanque

Vantagens do produto

1. Excelente desempenho óptico: Transmitância na ampla faixa espectral de 200-2500nm>80%, sem interferência de picos de autoabsorção.

2. Excelente estabilidade térmica: O coeficiente de expansão linear é de apenas 5,5 × 10 ⁻⁷/℃, e a resistência ao choque térmico é maior que 400 ℃ de diferença de temperatura.

3. Resistência mecânica confiável: A resistência à flexão é de cerca de 67MPa, a dureza Mohs é de 5,5 e não é fácil de arranhar.

4. Alta flexibilidade de personalização: Podem ser fornecidas múltiplas formas estruturais, como aberturas retangulares, circulares, irregulares e degraus de escada.

5. Relatório de certificação anexado: A curva de transmitância espectral e o relatório de detecção de planicidade (λ/4 @ 632,8 nm) são fornecidos com a mercadoria.

Caso de inscrição do cliente (anônimo)

Caso 1: Um fabricante europeu de equipamentos de revestimento a vácuo

A vitrine original do cliente era de uma marca de alta qualidade, com preços elevados de peça única e prazo de entrega de até 6 semanas. Fornecemos placas de quartzo de janela quadrada JGS2 com dimensões de 115 × 115 × 12,5 mm, com chanfros de 0,5 mm em todos os quatro lados e sem revestimento em ambos os lados. De acordo com os testes do cliente, não há vazamento de ar ou descoloração após operação contínua por 2.000 horas sob um grau de vácuo de 1 × 10 ⁻⁶ Pa. O custo de aquisição foi reduzido em 43% e o prazo de entrega foi reduzido para 10 dias úteis.

Caso 2: Uma fábrica de equipamentos de limpeza a laser

A janela de saída do cabeçote de limpeza a laser nesta fábrica era originalmente feita de vidro K9. Porém, ao usar o laser ultravioleta de 355 nm, há uma diminuição significativa no centro de cor e na transmitância, e ele precisa ser substituído a cada 200 horas, em média. Recomendamos placa de quartzo JGS2 e revestimento dupla face com filme antirreflexo 355nm (R<0,5%), com tamanho de 52 × 52 × 3mm. Após a aplicação, a vida útil da placa da janela aumenta para mais de 5.000 horas e a frequência de manutenção do equipamento no local é significativamente reduzida.

Caso 3: Laboratório de Materiais de Alta Temperatura em Universidades

A equipe de pesquisa precisa observar o processo de experimento de corrosão por sal fundido, e a placa da janela precisa suportar uma temperatura de 850 ℃ e entrar em contato com sal de cloreto fundido ao mesmo tempo. Tentei janelas de safira, mas o custo é muito alto. Oferecemos janelas quadradas JGS2 com dimensões de 30 × 30 × 2mm, laterais finamente polidas e vedadas com flanges de aço inoxidável com juntas de grafite. Experimente 20 ciclos de alta temperatura (temperatura ambiente) ↔ A janela permanece clara e transparente mesmo a 850 ℃ e uma taxa de aquecimento e resfriamento de 15 ℃/min, sem rachaduras ou cristalização. O custo de aquisição é de apenas 1/5 da solução de safira.

Você só precisa fornecer o tamanho, espessura, temperatura operacional e requisitos espectrais necessários, e emitiremos os desenhos de processamento e a cotação dentro de 12 horas. Apoie o envio global. Bem-vindo a entrar em contato com nossa equipe técnica de vendas para testes de amostra.

Luverre Quartz é um fabricante com foco na produção de diversas placas de quartzo, podemos produzir placas de quartzo personalizadas em diferentes tamanhos e formatos, como quadrados, redondos, ovais e outros designs de formatos especiais de acordo com as necessidades do cliente. O processamento inclui corte, dobra, soldagem, etc., e existem diferentes cores disponíveis, como placas de quartzo transparentes, placas de quartzo opacas, placas de quartzo leitoso e assim por diante.
