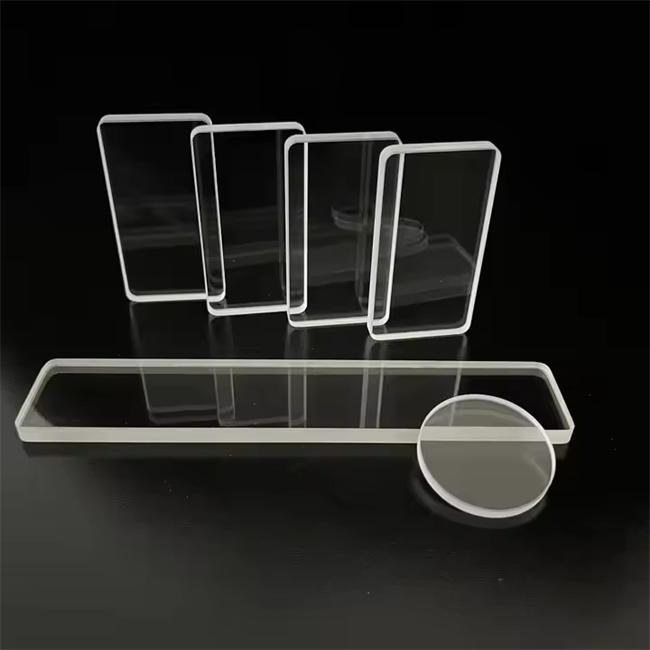

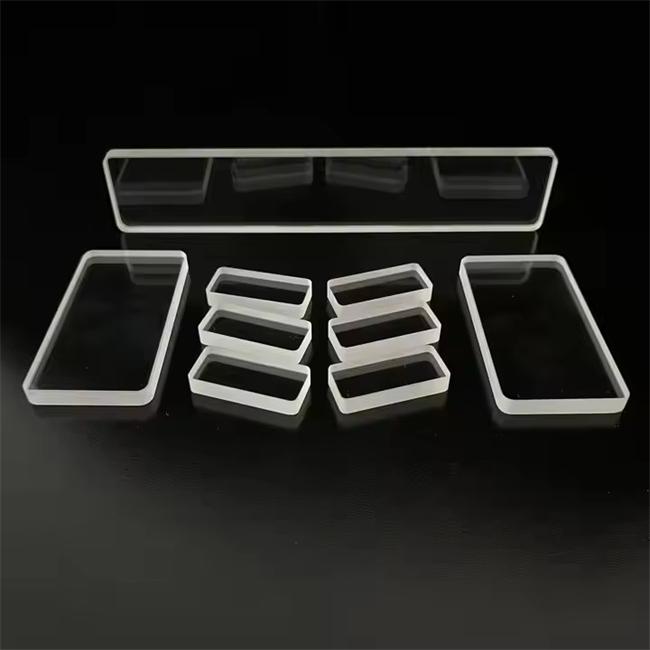

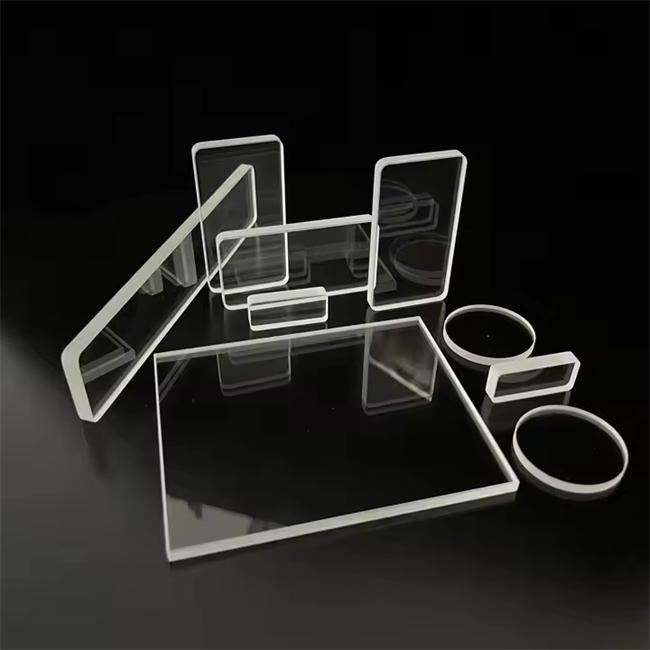

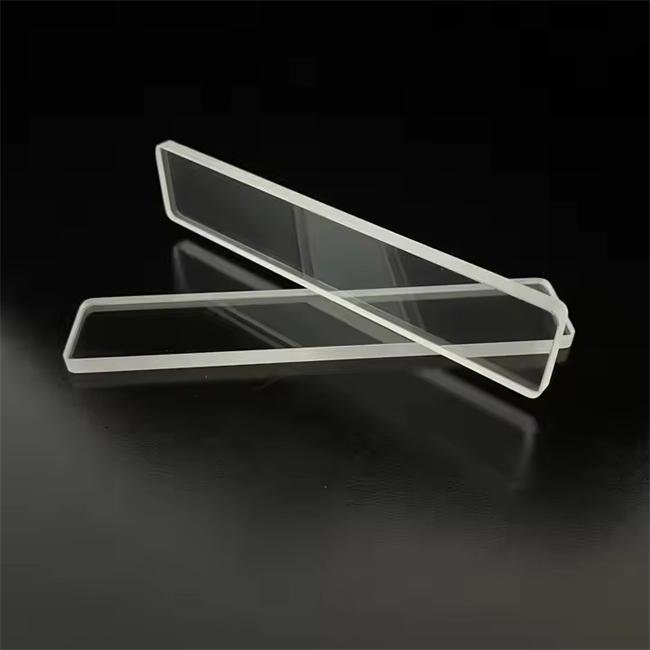

لوحة الكوارتز ذات النافذة المربعة JGS2 عبارة عن لوحة نافذة بصرية مصنوعة من السيليكا المنصهرة. إنه يتمتع بنفاذية ممتازة في نطاقات الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء القريبة، وهو مناسب بشكل خاص لنوافذ المراقبة ومشاهد الكشف البصري تحت درجات الحرارة العالية والضغط العالي والبيئات المسببة للتآكل. بالمقارنة مع النوافذ الزجاجية العادية، تتميز ألواح الكوارتز JGS2 بمعامل تمدد حراري أقل واستقرار حراري أعلى، مما يمكن أن يحافظ على استقرار الأبعاد وانتقال الضوء الواضح في الاختلافات الشديدة في درجات الحرارة. يتم استخدامه على نطاق واسع في نوافذ مراقبة الغرفة المفرغة، ونوافذ الفرن ذات درجة الحرارة العالية، ونوافذ الحماية من الليزر، وحماية المسار البصري لمختلف الأدوات التحليلية. مع التخصيص المرن للحجم والسمك، يوفر كوارتز النافذة المربعة JGS2 حل نافذة بصرية موثوقًا ومتينًا وفعالاً من حيث التكلفة للبحث العلمي والمواقع الصناعية.

التعليمات

س 1: ما هي المزايا الأساسية لألواح الكوارتز JGS2 مقارنة بالنوافذ الزجاجية العادية؟

ج: الزجاج العادي عرضة للتليين والتشقق عند درجة حرارة أعلى من 300 درجة مئوية، وله نفاذية منخفضة للغاية للأشعة فوق البنفسجية. لوحة الكوارتز JGS2 يمكن أن تعمل لفترة طويلة تحت 800 درجة مئوية، مع مقاومة درجة حرارة لحظية تصل إلى 1100 درجة مئوية. وفي الوقت نفسه، تتجاوز نفاذية الأشعة فوق البنفسجية 200 نانومتر 80%، مما يجعلها مناسبة جدًا لسيناريوهات مراقبة الأشعة فوق البنفسجية ذات درجة الحرارة العالية.

Q2: ما هي المواصفات التي يمكن تخصيصها؟ ما هو الحد الأدنى لكمية الطلب؟

ج: نحن ندعم تخصيص النوافذ المربعة بأطوال جانبية تتراوح من 5 مم إلى 500 مم، ويمكن معالجتها بسمك يتراوح من 0.5 مم إلى 15 مم. يمكننا توفير المعالجة الثانوية مثل الشطب والخطوات واللكم. يمكن تخصيص قطعة واحدة للإنتاج، دون حد أدنى لكمية الطلب.

Q3: هل سيتم طلاء سطح نافذة JGS2؟

ج: يمكن توفير أفلام غير مطلية أو أحادية الجانب أو مزدوجة الجوانب مضادة للانعكاس (أفلام AR) وفقًا للطلب، مع نفاذية تزيد عن 99% في نطاقات طول موجية محددة (مثل 266 نانومتر، 355 نانومتر، 1064 نانومتر)، وتتوفر أيضًا خيارات طلاء مقاوم للماء والزيت.

س 4: هل يمكن استخدامه في البيئات ذات الفراغ العالي أو الغازات المسببة للتآكل؟

ج: حسنًا. تتميز لوحة الكوارتز JGS2 بثبات كيميائي ممتاز ومن الصعب أن تتفاعل مع الوسائط الأخرى باستثناء حمض الهيدروفلوريك وحمض الفوسفوريك المركز الساخن. المادة كثيفة ومعدل إطلاق الغاز منخفض للغاية، مما يجعلها مناسبة لأنظمة التفريغ العالية للغاية عند 10 ⁻⁷ باسكال.

ما هي الاحتياجات الأساسية للمستخدمين التي يتعين معالجتها؟

- مراقبة درجات الحرارة المرتفعة ليست واضحة: النوافذ العادية تتقادم بسرعة، أو تصبح غير واضحة، أو حتى تنفجر عند درجات حرارة عالية، بينما تظل نوافذ JGS2 شفافة لفترة طويلة وتراقب حالة المواد الموجودة في الفرن في الوقت الفعلي.

- نفاذية منخفضة للكشف عن الأشعة فوق البنفسجية: يتطلب التحليل الطيفي للأشعة فوق البنفسجية ألا تتداخل لوحة النافذة نفسها مع الإشارة. يتمتع JGS2 بنفاذية عالية ومستقرة في نطاق الأشعة فوق البنفسجية، مما يضمن بيانات الكشف الدقيقة.

-تكاليف الاستبدال والصيانة المتكررة مرتفعة: نوافذ الكوارتز مقاومة للتآكل ومقاومة للخدش، مع عمر خدمة أطول 5-10 مرات من الزجاج العادي، مما يقلل بشكل كبير من تكرار توقف المعدات واستبدالها.

-لا يمكن العثور على أحجام غير قياسية في المخزون: من الصعب مطابقة المنتجات القياسية في السوق مع واجهات المعدات الخاصة، لذلك نقوم بتخصيصها بدقة وفقًا للرسومات، مع دورة تسليم مدتها 7-12 يومًا فقط.

مجالات التطبيق الرئيسية

معدات طلاء الفراغ: مراقبة حالة مصدر التبخر داخل الغرفة وموضع الركيزة

الفرن ذو درجة الحرارة العالية / الفرن الأنبوبي: المراقبة في الوقت الحقيقي لعملية تلبيد وتليين العينة

معدات المعالجة بالليزر: نافذة واقية ونافذة إخراج ليزر، قادرة على تحمل تأثير الضوء الشارد

محلل كيميائي حيوي: نافذة مسار ضوء الطبق اللونية، مقاومة للتآكل بسبب عوامل التنظيف

معدات العمليات الرطبة لأشباه الموصلات: لاحظ تفاعل تنظيف الرقاقة داخل الخزان

مزايا المنتج

1. الأداء البصري الممتاز: النفاذية في النطاق الطيفي الواسع من 200-2500nm> 80%، دون تدخل من قمم الامتصاص الذاتي.

2. الاستقرار الحراري المتميز: معامل التمدد الخطي هو فقط 5.5 × 10 ⁻⁷/°C، ومقاومة الصدمات الحرارية أكبر من 400°C فرق درجة الحرارة.

3. قوة ميكانيكية موثوقة: قوة الانحناء حوالي 67MPa، وصلابة Mohs هي 5.5، وليس من السهل خدشها.

4. مرونة عالية في التخصيص: يمكن توفير أشكال هيكلية متعددة مثل الفتحات المستطيلة والدائرية وغير المنتظمة ودرجات السلم.

5. تقرير الشهادة المرفق: يتم توفير منحنى النفاذية الطيفية وتقرير الكشف عن التسطيح (×/4 @ 632.8nm) مع البضائع.

حالة طلب العميل (مجهول)

الحالة 1: شركة أوروبية لتصنيع معدات الطلاء بالفراغ

كانت النافذة الأصلية للعميل علامة تجارية راقية، بأسعار مرتفعة للقطعة الواحدة ووقت تسليم يصل إلى 6 أسابيع. نحن نقدم ألواح الكوارتز ذات النافذة المربعة JGS2 بأبعاد 115 × 115 × 12.5 مم، مع حواف بقطر 0.5 مم على الجوانب الأربعة وغير مطلية على كلا الجانبين. وفقًا لاختبارات العملاء، لا يوجد تسرب للهواء أو تغير في اللون بعد التشغيل المستمر لمدة 2000 ساعة تحت درجة فراغ تبلغ 1 × 10 ⁻⁶ Pa. تم تخفيض تكلفة الشراء بنسبة 43%، وتم اختصار وقت التسليم إلى 10 أيام عمل.

الحالة الثانية: مصنع معدات التنظيف بالليزر

نافذة الإخراج لرأس التنظيف بالليزر في هذا المصنع كانت في الأصل مصنوعة من زجاج K9. ومع ذلك، عند استخدام الليزر فوق البنفسجي 355 نانومتر، هناك انخفاض كبير في مركز اللون والنفاذية، ويجب استبداله كل 200 ساعة في المتوسط. نوصي بلوحة الكوارتز JGS2 والطلاء على الوجهين مع طبقة مضادة للانعكاس 355 نانومتر (R <0.5%)، بحجم 52 × 52 × 3 مم. بعد التطبيق، يتم زيادة عمر الخدمة للوحة النافذة إلى أكثر من 5000 ساعة، ويتم تقليل تكرار صيانة المعدات في الموقع بشكل كبير.

الحالة 3: مختبر المواد ذات درجة الحرارة العالية في الجامعات

يحتاج فريق البحث إلى مراقبة عملية تجربة تآكل الملح المنصهر، ويجب أن تتحمل لوحة النافذة درجة حرارة 850 درجة مئوية وأن تتلامس مع ملح الكلوريد المنصهر في نفس الوقت. لقد قمت بتجربة نوافذ الياقوت، لكن التكلفة مرتفعة للغاية. نحن نقدم نوافذ JGS2 مربعة بأبعاد 30 × 30 × 2 مم، وجوانب مصقولة بدقة، ومختومة بحواف من الفولاذ المقاوم للصدأ باستخدام حشوات الجرافيت. تجربة 20 دورة من درجة الحرارة العالية (درجة حرارة الغرفة) ↔ تظل النافذة واضحة وشفافة حتى عند درجة حرارة 850 درجة مئوية ومعدل تسخين وتبريد يبلغ 15 درجة مئوية / دقيقة، دون تشققات أو تبلور. تكلفة الشراء هي 1/5 فقط من محلول الياقوت.

ما عليك سوى تقديم الحجم المطلوب، والسمك، ودرجة حرارة التشغيل، والمتطلبات الطيفية، وسنقوم بإصدار رسومات المعالجة وعروض الأسعار في غضون 12 ساعة. دعم الشحن العالمي. مرحبا بكم في الاتصال بفريق المبيعات الفني لدينا لاختبار العينة.

Luverre Quartz هي شركة مصنعة تركز على إنتاج ألواح كوارتز متنوعة، ويمكننا إنتاج ألواح كوارتز مخصصة بأحجام وأشكال مختلفة، مثل التصميمات المربعة والدائرية والبيضاوية وغيرها من التصميمات ذات الأشكال الخاصة وفقًا لمتطلبات العميل. تشمل المعالجة القطع، والثني، واللحام، وما إلى ذلك، وهناك ألوان مختلفة متاحة، مثل ألواح الكوارتز الشفافة، وألواح الكوارتز غير الشفافة، وألواح الكوارتز الحليبية، وما إلى ذلك.
