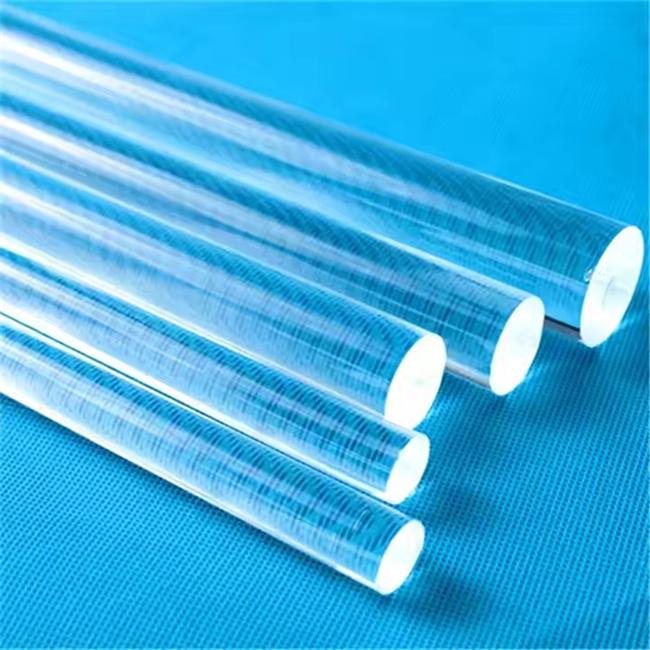

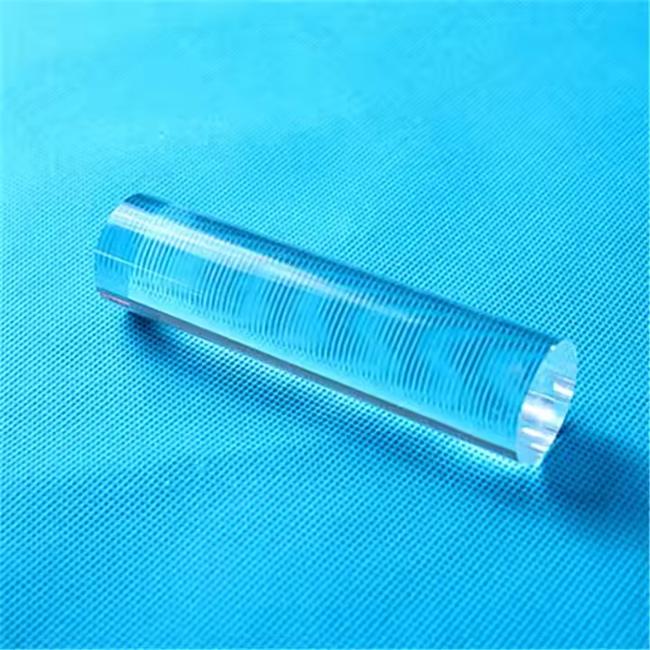

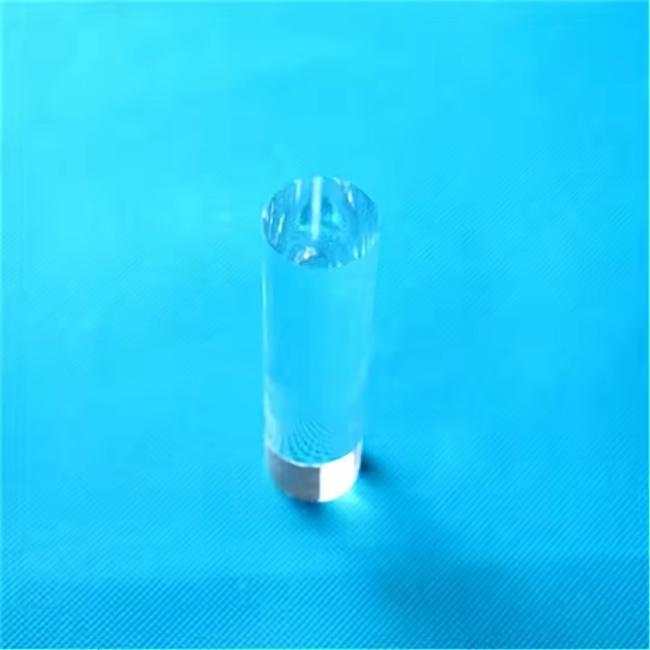

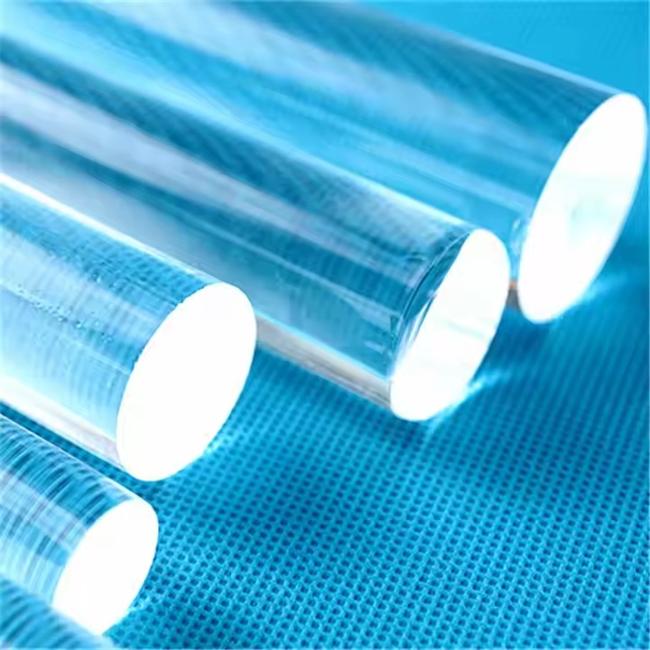

Износостойкий оптический стержень из плавленого кварца

Износостойкий стержень из плавленого кварца специально разработан для эффективной и стабильной передачи света в тяжелых условиях работы. Он сочетает в себе превосходные оптические характеристики и превосходную механическую прочность плавленого кварца. Он не только обладает чрезвычайно высоким коэффициентом пропускания света и превосходной оптической проводимостью, но также повышает износостойкость поверхности за счет специальных процессов, гарантируя, что в среде применения с физическим трением или ударом он по-прежнему может сохранять долгосрочные стабильные оптические характеристики и структурную целостность. Это идеальный выбор для высококачественного промышленного освещения, медицинского освещения и прецизионных оптических систем.

Вопросы и ответы о продукте (FAQ)

Вопрос: Как реализуется «износостойкая» характеристика этого «износостойкого стержня из кварцевого стекла»? Чем он отличается от обычного кварцевого стержня?

Ответ: Хотя обычный стержень из плавленого кварца имеет высокую твердость (твердость по шкале Мооса около 6,7), на нем все же могут образовываться микроцарапины или повреждения при специфическом трении или ударной среде. Наши износостойкие фотопроводящие стержни из плавленого кварца улучшены с помощью одного или нескольких из следующих технических подходов:

Специальный процесс обработки поверхности: усовершенствованная химико-механическая полировка (CMP) или обработка по уплотнению поверхности используется для значительного улучшения гладкости поверхности (зеркальный эффект до Ra0,2 мкм) и плотности поверхности, снижения коэффициента трения и повышения устойчивости к царапинам.

Оптимизация рецептуры материала и процесса плавления: за счет выбора сырья высокой чистоты (содержание SiO ₂ ≥ 99,5%) и контроля склонности к кристаллизации в процессе плавления получается более однородная и плотная стекловидная структура, что повышает способность материала противостоять износу и распространению микротрещин из самого материала.

Специальное покрытие (опция): В зависимости от конкретных требований применения могут быть предоставлены услуги по покрытию поверхности кварцевых стержней специальными износостойкими, антибликовыми или защитными покрытиями.

Вопрос: Каковы его основные оптические показатели как световодного стержня? Какого пропускания можно достичь?

A: Как световод, его основные оптические свойства включают в себя:

Высокий коэффициент пропускания света: в видимом и ближнем инфракрасном диапазонах коэффициент пропускания света высококачественного плавленого кварца может достигать более 90%, а некоторые продукты высокой чистоты могут иметь коэффициент пропускания света более 99% на определенных длинах волн.

Низкий цветовой оттенок: Обеспечьте точность цветопередачи проходящего света, благодаря чему освещенный объект будет иметь естественные цвета.

Превосходная однородность света: благодаря точным производственным процессам распределение света внутри стержня становится равномерным, избегая темных или ярких пятен.

Настраиваемая числовая апертура (NA): в соответствии с требованиями эффективности оптической связи ее можно оптимизировать путем проектирования сердцевины и оболочки (для композитных структур) или обработки торцевой поверхности.

Вопрос: Какими еще выдающимися физическими и химическими свойствами он обладает, помимо износостойкости и оптической проводимости?

А:

Отличная устойчивость к высоким температурам: температура размягчения достигает около 1730 ° C, а температура длительного использования может достигать более 1100 ° C, со способностью выдерживать более высокие температуры в краткосрочной перспективе.

Чрезвычайно низкий коэффициент теплового расширения: около 0,55 × 10 ⁻⁶/° C (20 ° C), что наделяет его превосходной термостойкостью и способностью выдерживать резкие изменения температуры без легкого растрескивания.

Превосходная химическая стабильность: устойчивость к сильным кислотам (кроме плавиковой кислоты и горячей фосфорной кислоты), водостойкость и устойчивость к коррозии под действием большинства химических растворителей.

Хорошая электроизоляция: высокое удельное сопротивление, низкие диэлектрические потери.

Высокая механическая прочность: благодаря высокой прочности на сжатие и износостойкости он подходит для использования в средах с определенными механическими нагрузками.

Вопрос: Какие характеристики и размеры индивидуальных услуг могут быть предоставлены?

О: Мы предоставляем комплексные индивидуальные услуги для удовлетворения уникальных потребностей различных приложений:

Диаметр: Может обрабатываться от нескольких миллиметров до сотен миллиметров.

Длина: Настраивается в соответствии с потребностями клиента, от коротких до длинных стержней.

Форма: Основанный на круглом стержне, он также может создавать квадратные, прямоугольные и неправильные поперечные сечения и даже выполнять сложную обработку, такую ​​как гибка, конические и полированные торцевые поверхности (например, плоские, сферические и конические поверхности).

Точность: допуск на диаметр, допуск на длину, прямолинейность, цилиндричность и т. д. можно контролировать в соответствии со стандартами точной обработки (например, допуск на диаметр может достигать ± 0,05 мм или выше, допуск на длину ± 0,1 мм).

Гладкость поверхности: в соответствии с оптическими требованиями могут быть обеспечены различные уровни шлифовки и полировки.

Выбрав наш износостойкий стержень из плавленого кварца для оптических волноводов, вы эффективно решите следующие основные проблемы:

Проблема короткого срока службы и быстрого ухудшения характеристик обычных оптических компонентов в средах, подверженных трению или износу: износостойкие характеристики продукта обеспечивают оптическую стабильность и более длительный срок службы при непрерывном использовании.

Задачи применения, предъявляющие строгие требования к эффективности оптической передачи, однородности и точности цветопередачи: высокий коэффициент пропускания и превосходная оптическая однородность обеспечивают высококачественный световой поток.

В суровых условиях, таких как высокая температура и сильная коррозия, фотопроводник склонен к выходу из строя: плавленый кварц способен справиться с такими проблемами благодаря присущей ему стойкости к высоким температурам и химической стабильности.

Ограничения при проектировании, когда стандартные продукты не могут соответствовать особым требованиям к размеру, форме или точности: наши мощные возможности индивидуальной настройки могут воплотить ваши дизайнерские концепции в реальность.

Основные ценности

Прочность и долговечность, снижение затрат на техническое обслуживание: отличная износостойкость и химическая стабильность значительно продлевают срок службы продукта в суровых условиях, сокращая частоту замены и затраты на техническое обслуживание.

Эффективное управление светом и улучшенные характеристики системы: отличные оптические характеристики обеспечивают эффективную и равномерную передачу световой энергии, повышая общую производительность и надежность терминального оборудования, такого как приборы обнаружения и системы освещения.

Высокая адаптируемость и расширенные границы применения: устойчивость к высоким температурам, термостойкость, коррозионная стойкость и другие характеристики делают его пригодным для экстремальных условий, с которыми традиционные оптические материалы не справляются.

Гибкая настройка, расширяющая возможности инновационного дизайна: разнообразные услуги по настройке помогают инженерам создавать более компактные, эффективные или инновационные конструкции оптических систем.

Типичные области применения:

Промышленное машинное зрение и контроль: используется для проецирования структурированного света, сканирования контуров объектов, обнаружения дефектов и т. д. Его износостойкость позволяет противостоять пыли и трению на производственной линии.

Медицинская эндоскопия и стоматологическое освещение. В качестве световедущего элемента решающее значение имеют обеспечение яркого и равномерного освещения источником холодного света, химическая стабильность и стерилизация.

Инструментальный анализ высокого класса: например, спектральные анализаторы, датчики уровня жидкости и оптические датчики для передачи по оптическому пути.

Специальные системы освещения: например, освещение смотрового окна высокотемпературной печи, подводное освещение, взрывозащищенное освещение и т. д.

Оборудование для производства полупроводников: некоторые процессы, требующие оптической передачи и высокой экологической чистоты.

Почему выбирают нас?

Профессиональная направленность и изысканные технологии: мы уже много лет активно работаем в области кварцевых изделий, располагая опытной технической командой и передовым оборудованием для обработки и тестирования. От выбора сырья до доставки готовой продукции мы строго контролируем весь процесс.

Широкие возможности настройки и быстрое реагирование: мы понимаем уникальность каждого приложения, предоставляем комплексные услуги по настройке, от чертежей до образцов и массового производства, и можем быстро реагировать на потребности клиентов.

Надежное качество и гарантия репутации: мы придерживаемся высоких стандартов качества, а наша продукция имеет стабильную и надежную работу, что завоевало доверие и долгосрочное сотрудничество многих клиентов.

Случаи применения клиентов

Случай 1: Известный производитель оборудования промышленной автоматизации (анонимно)

Предыстория применения: Заказчику нужен световод для нового поколения системы онлайн-обнаружения дефектов поверхности автомобильных деталей. Эта система обнаружения требует сканирования металлических деталей на 360 градусов на высокоскоростной производственной линии, а конец световодного стержня должен находиться очень близко к движущейся части, что создает риск случайного поцарапания края детали.

Проблема: после нескольких месяцев использования на поверхности обычных кварцевых оптических стержней могут появиться мелкие царапины, вызывающие рассеяние света и влияющие на точность обнаружения. Их необходимо часто заменять, что увеличивает затраты на техническое обслуживание и время простоя для клиентов.

Наше решение: после подробного общения с клиентами мы порекомендовали наш износостойкий стержень из плавленого кварца для оптических волноводов. Благодаря использованию специального процесса уплотнения поверхности твердость поверхности и устойчивость к царапинам были значительно улучшены. В то же время, в соответствии с требованиями оптического дизайна заказчика, были изготовлены изделия с определенными диаметрами (Φ 8 мм), длиной (150 мм) и углами торцевой поверхности (полировка 45 °).

Эффект от применения: после года непрерывных эксплуатационных испытаний на площадке заказчика поверхность износостойкого оптического стержня не имеет явных царапин, а форма и интенсивность светового пятна остаются стабильными. Частота ложных тревог и частота пропущенных тревог системы обнаружения были значительно снижены. Отзывы клиентов показывают, что ожидаемый срок службы продукта можно продлить более чем в три раза, что значительно снижает затраты на техническое обслуживание и повышает общую эффективность производственной линии.

Случай 2: Институт исследований и разработок высококачественного медицинского оборудования (анонимно)

Предыстория применения: учреждение разрабатывает новый тип портативного эндоскопа для малоинвазивной хирургии. Направляющий луч эндоскопа должен передавать холодный свет высокой яркости и однородности в пределах чрезвычайно тонкого диаметра, а весь зонд должен выдерживать многократную стерилизацию при высокой температуре и высоком давлении.

Задача: предъявляются чрезвычайно высокие требования к диаметру (в пределах 3 мм), гибкости (с определенным изгибом), светопропусканию, однородности и устойчивости к стерилизации световодного стержня. Стандартные продукты, представленные на рынке, сложно полностью удовлетворить своим компактным дизайном и эксплуатационными показателями.

Наше решение: мы используем высокоточную технологию волочения и обработки для изготовления сверхтонкого износостойкого фотопроводящего кварцевого стержня диаметром 2,5 мм по индивидуальному заказу. За счет оптимизации процесса плавления удалось обеспечить высокую чистоту и превосходную оптическую однородность материала. Между тем, химическая стабильность и устойчивость к высоким температурам самого кварцевого материала позволяют ему легко справляться со стерилизацией в условиях высокого давления. Мы также помогли клиенту выполнить специальную полировку торцевой поверхности световода для оптимизации эффективности оптической связи.

Эффект от применения: индивидуальный световодный стержень идеально интегрируется в прототип эндоскопа клиента, обеспечивая яркие, равномерные и высококачественные световые эффекты. После сотен циклов стерилизации под высоким давлением характеристики световодного стержня не ухудшились, а его механическая прочность не пострадала.

Если вы ищете высокопроизводительный, настраиваемый, износостойкий оптический стержень из плавленого кварца или у вас есть какие-либо особые потребности в оптических приложениях, пожалуйста, свяжитесь с нами! Наши технические специалисты постараются предоставить вам профессиональные решения и высококачественную продукцию.
