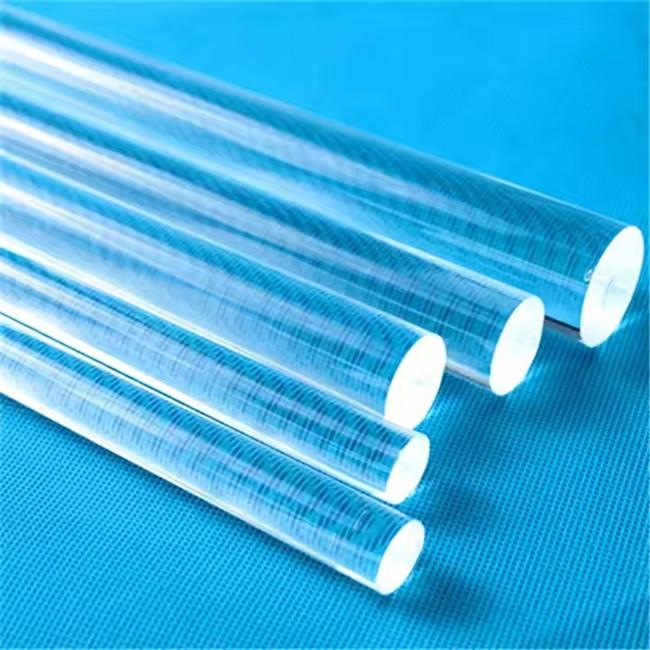

耐摩耗性光学溶融シリカロッド

の 耐摩耗性の溶融シリカロッド は、過酷な作業条件下でも効率的かつ安定した光伝送を実現するように特別に設計されています。溶融シリカの優れた光学性能と優れた機械的強度を兼ね備えています。非常に高い光透過率と優れた光伝導性を備えているだけでなく、特殊なプロセスにより表面の耐摩耗性が向上しており、物理的な摩擦や衝撃のある使用環境においても、長期にわたって安定した光学性能と構造的完全性を維持できます。ハイエンドの産業用照明、医療用照明、精密光学システムに最適です。

製品Q&A（よくある質問）

Q: この「耐摩耗性溶融シリカロッド」の「耐摩耗性」の特性はどのように実現されていますか?通常の石英ロッドとどう違うのですか？

A: 通常の溶融シリカロッドは高硬度（モース硬度は約6.7）ですが、特定の摩擦や衝撃環境下では微小な傷や損傷が発生する可能性があります。当社の耐摩耗性光導電性石英ガラスロッドは、次の 1 つ以上の技術的アプローチによって強化されています。

特殊な表面処理プロセス: 高度な化学機械研磨 (CMP) または表面緻密化処理を使用して、表面平滑性 (Ra0.2 μ m までのミラー効果) と表面密度を大幅に向上させ、摩擦係数を低減し、耐傷性を向上させます。

材料の配合と溶解プロセスの最適化: 高純度の原材料 (SiO 2 含有量 ≥ 99.5%) を選択し、溶解プロセス中の結晶化傾向を制御することにより、より均一で緻密なガラス構造が得られ、これにより、材料自体の摩耗や微小亀裂の伝播に対する材料の耐性が強化されます。

特殊コーティング (オプション): 特定のアプリケーション要件に応じて、石英ロッドの表面を特殊な耐摩耗性、反射防止、または保護コーティングでコーティングするサービスを提供できます。

Q: 導光ロッドとしての主な光学性能指標は何ですか?どれくらいの透過率が実現できるのでしょうか？

A: 導光ロッドとしての中心となる光学特性には次のようなものがあります。

高い光透過率: 可視および近赤外帯域で、高品質の溶融シリカの光透過率は 90% 以上に達することができ、一部の高純度製品は特定の波長で 99% 以上の光透過率を有することがあります。

色かぶりが少ない: 透過光の色の忠実性を確保し、照らされたオブジェクトが自然な色に見えるようにします。

優れた光の均一性： 精密な製造プロセスにより、ロッド内の光の分布が均一になり、暗い領域や明るいスポットが回避されます。

カスタマイズ可能な開口数 (NA): 光結合効率の要件に応じて、コアとクラッド (複合構造の場合) または端面処理を設計することで最適化できます。

Q: 耐摩耗性と光伝導性以外に、どのような優れた物理的および化学的特性を持っていますか?

答え:

優れた耐高温性： 軟化点は約1730℃と高く、長期使用温度は1100℃以上に達し、短期的には高温にも耐えます。

熱膨張率が 約0.55×10⁻⁶/℃(20℃)と非常に低く、耐熱衝撃性に優れ、急激な温度変化にも割れにくくなっています。

優れた化学的安定性: 強酸（フッ酸、熱リン酸を除く）に対する耐性、耐水性、およびほとんどの化学溶剤に対する耐性があります。

優れた電気絶縁性: 高い抵抗率、低い誘電損失。

高い機械的強度: 高い圧縮強度と耐摩耗性を備えており、特定の機械的ストレスのある環境での使用に適しています。

Q: どのような仕様とサイズのカスタマイズサービスを提供できますか?

A: 当社は、さまざまなアプリケーションの固有のニーズを満たすために、包括的なカスタマイズされたサービスを提供します。

直径： 数ミリから数百ミリまで加工可能です。

長さ： ショートバーからロングバーまで、お客様のニーズに合わせてカスタマイズします。

形状： 丸棒をベースに正方形、長方形、異形の断面、曲げ、円錐、端面研磨（平面、球面、円錐面など）などの複雑な加工も可能です。

精度： 直径公差、長さ公差、真直度、円筒度などはすべて精密加工基準に従って制御できます（たとえば、直径公差は±0.05mm以上、長さ公差は±0.1mmに達する可能性があります）。

表面平滑度： 光学要件に応じて、さまざまなレベルの研削と研磨を提供できます。

当社の耐摩耗性光導波路溶融シリカロッドを選択することにより、次の主要な問題を効果的に解決できます。

摩擦や磨耗が起こりやすい環境における通常の光学部品の寿命が短く、性能が急速に低下するという問題: 製品の耐摩耗特性により、連続使用時の光学的安定性とより長い耐用年数が保証されます。

光伝送効率、均一性、色の忠実性に対する厳しい要件を伴うアプリケーションの課題: 高い透過率と優れた光学均一性により、高品質の光出力が保証されます。

高温や強い腐食などの過酷な条件下では、光導電体は故障しやすくなります。溶融シリカは、その固有の高温耐性と化学的安定性により、このような課題に対処できます。

標準製品では特殊なサイズ、形状、精度の要件を満たすことができない設計上の制限: 当社の強力なカスタマイズ機能により、お客様の設計コンセプトを現実に変えることができます。

コアバリュー

耐久性と長寿命でメンテナンスコストを削減： 優れた耐摩耗性と化学的安定性により、過酷な環境下での製品の耐用年数が大幅に延長され、交換頻度とメンテナンスコストが削減されます。

効率的な光誘導とシステム性能の向上： 優れた光学性能により、光エネルギーの効率的かつ均一な伝送が保証され、検出機器や照明システムなどの端末機器の全体的な性能と信頼性が向上します。

強力な適応性と適用範囲の拡大: 高温耐性、熱衝撃耐性、耐腐食性などの特性により、従来の光学材料では対応できない極端な環境に適しています。

柔軟なカスタマイズ、革新的な設計の実現: 多様なカスタマイズ サービスは、エンジニアがよりコンパクト、効率的、または革新的な光学システム設計を実現できるようにサポートします。

一般的な応用分野:

産業用マシンビジョンおよび検査: 構造化光投影、物体の輪郭スキャン、欠陥検出などに使用されます。その耐摩耗性は、生産ラインでの塵や摩擦に耐えることができます。

医療用内視鏡検査および歯科用照明: 導光要素として、明るく均一な冷光源照明、化学的安定性、および滅菌を提供することが重要です。

ハイエンドの機器分析: スペクトル アナライザー、液面センサー、光路伝送用の光学センサーなど。

特殊照明システム： 高温炉観察窓照明、水中照明、防爆照明など

半導体製造装置: 光伝送と高い環境清浄度が必要な一部のプロセス。

なぜ私たちを選ぶのですか?

専門的な焦点と絶妙な技術： 当社は経験豊富な技術チームと高度な加工および検査機器を備え、長年にわたってクォーツ製品の分野に深く関わってきました。原材料の選択から完成品の出荷まで、全プロセスを厳密に管理します。

強力なカスタマイズ力と迅速な対応： 各アプリケーションの特性を理解し、図面からサンプル、量産までのカスタマイズサービスをワンストップで提供し、お客様のニーズに迅速に対応します。

信頼できる品質と評判の保証： 当社は高い品質基準を遵守しており、当社の製品は安定した信頼できる性能を備えており、多くのお客様の信頼と長期的な協力を得ています。

お客様の応用事例

事例 1: 有名な産業用自動化機器メーカー (匿名)

アプリケーションの背景: お客様は、自動車部品の表面欠陥を検出する新世代のオンライン検出システム用のライト ガイド ロッドを探しています。この検出システムでは、高速生産ラインで金属部品を 360 度スキャンする必要があり、ライト ガイド ロッドの端を可動部品に非常に近づける必要があるため、部品の端で誤って傷を付ける危険があります。

課題: 数か月使用すると、通常の石英光学ロッドの表面に細かい傷がつき、光の散乱が発生し、検出精度に影響を与える場合があります。頻繁に交換する必要があるため、顧客のメンテナンスコストとダウンタイムが増加します。

当社のソリューション: お客様との綿密なコミュニケーションの後、当社の耐摩耗性光導波路溶融シリカロッドを推奨しました。特殊な表面緻密化処理プロセスの採用により、表面硬度と耐傷性が大幅に向上しました。同時に、お客様の光学設計要件に応じて、特定の直径（Φ 8mm）、長さ（150mm）、端面角度（45°研磨）の製品をカスタマイズしました。

適用効果： 顧客サイトでの1年間の連続動作テストの後、耐摩耗性光学ロッドの表面には明らかな傷がなく、光スポットの形状と強度は安定しています。検出システムの誤警報率と見逃し警報率が大幅に減少しました。お客様からのフィードバックでは、製品の予想寿命が 3 倍以上延長され、メンテナンスコストが大幅に削減され、生産ラインの全体的な効率が向上することが示されています。

事例2：ハイエンド医療機器の研究開発機関（匿名）

アプリケーションの背景: この施設は、低侵襲手術用の新しいタイプのポータブル内視鏡を開発しています。内視鏡のガイドビームは、極細径で高輝度かつ均一性の高い冷光を透過する必要があり、プローブ全体は繰り返しの高温高圧滅菌に耐えられる必要があります。

課題: ライトガイドロッドの直径 (3 mm 以内)、柔軟性 (ある程度の曲げを伴う)、光透過率、均一性、耐滅菌性については非常に高い要件があります。市場の標準製品は、コンパクトな設計と性能指標を完全に満たすことが困難です。

当社のソリューション: 高精度の描画および加工技術を使用して、Φ 2.5 mm の超極細耐摩耗性光導電性石英ガラスロッドをお客様向けにカスタマイズします。溶解プロセスを最適化することにより、材料の高純度および優れた光学的均一性が確保されました。一方、石英素材自体の化学的安定性と高温耐性により、高圧滅菌環境にも容易に対応できます。また、光結合効率を最適化するために、ライトガイドロッドの端面に特殊な研磨処理を施すこともサポートしました。

応用効果: カスタマイズされたライトガイドロッドは顧客の内視鏡プロトタイプに完全に統合され、明るく均一で色再現性の高い照明効果を提供します。数百回の高圧滅菌サイクル後も、ライトガイドロッドの性能は劣化しておらず、機械的強度にも影響がありません。

高性能でカスタマイズ可能な耐摩耗性の光学溶融シリカロッドをお探しの場合、または特殊な光学用途のニーズがある場合は、お気軽にお問い合わせください。当社の技術専門家は、プロフェッショナルなソリューションと高品質の製品を提供することに専念します。

ルベールクォーツは 、石英管、石英板、石英ロッド、石英窓、石英るつぼ、石英ボート、石英フランジ、石英ビーカー、石英ガラス器具など、幅広い高品質の石英ガラスを製造・販売しています。石英ガラス製品のあらゆるカスタマイズのご要望にお応えいたします。
