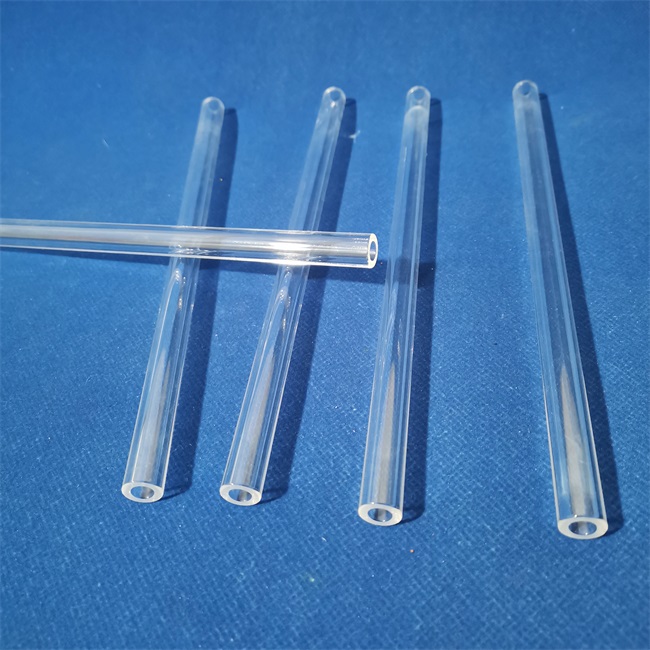

Hochreines Schutzgas-Zufuhrrohr aus Quarzglas

Hochreines Schutzgastransport-Quarzglasrohr ist eine spezielle industrielle technische Glasrohrleitung, die hauptsächlich für den Transport hochreiner Gase und Flüssigkeiten verwendet wird. Diese Rohrleitungen bestehen aus hochwertigem Quarzmaterial, das eine hervorragende chemische Inertheit, Stabilität und physikalische Eigenschaften aufweist und die Anforderungen der hochreinen Gasübertragung erfüllen kann.

Bei der Planung und Auswahl von Rohrleitungssystemen für hochreines Gas müssen die folgenden Kernpunkte berücksichtigt werden:

Unabhängige Versorgungsgebietsplanung: Basierend auf Gaseigenschaften wie Korrosivität, Toxizität, Brennbarkeit usw. werden Gase mit gleichen Eigenschaften zentral verwaltet und entsprechende Bereiche geplant, wie z. B. Bereiche für korrosive/giftige Gase, Bereiche für brennbare Gase und Bereiche für inerte Gase.

Rohrleitungsdesign: Es müssen die Förderstrecke, die Durchflussrate, der Druck und die Größe des Rohrdurchmessers berücksichtigt werden. Die übliche angemessene Durchflussrate beträgt 20 ml/s, die bei brennbaren Gasen weniger als 10 ml/s und bei giftigen/ätzenden Gasen weniger als 8 ml/s betragen sollte.

Rohrnetzdesign: Das Rohrnetz sollte nicht zu groß und nicht zu lang sein. Es wird empfohlen, eine offene Ringleitung zu verwenden und am Ende des Systems kontinuierlich eine kleine Gasmenge abzulassen, um eine hochreine Gaszirkulation im Rohrnetz aufrechtzuerhalten und eine Verschmutzung durch Toträume zu vermeiden.

Reduzieren Sie den Totraum: Der Totraum des nicht fließenden Gases in der Rohrleitung sollte reduziert werden, Blindrohre sollten vermieden werden und es sollten Gebläsesteuergeräte und Mehrventilsteuergeräte installiert werden, um den sicheren und zuverlässigen Betrieb des Systems zu gewährleisten.

Abgestuftes Fördersystem: Entsprechend den Anforderungen verschiedener Gasanlagen an die Gasreinheit wird ein abgestuftes Fördersystem für hochreines Gas oder ein System derselben Qualität eingesetzt und in der Nähe der hochreinen Anlage eine Endgasreinigungsvorrichtung installiert.

Prüfinstrumente und Probenahmeanschlüsse: Richten Sie die erforderlichen kontinuierlichen Prüfinstrumente ein, z. B. Wassergehalts- oder Sauerstoffverunreinigungsgehaltsanalysatoren, sowie Prüfprobenanschlüsse für regelmäßige Probenahmen, um die Gasreinheit und den Verunreinigungsgehalt zu überwachen.

Quarzglasrohre sind aufgrund ihrer hervorragenden Leistung zu einer idealen Wahl für die Übertragung hochreiner Gase und Flüssigkeiten geworden, insbesondere in Branchen wie der Halbleiter-, Pharma- und Chemieindustrie, in denen eine hohe Gasreinheit erforderlich ist.
