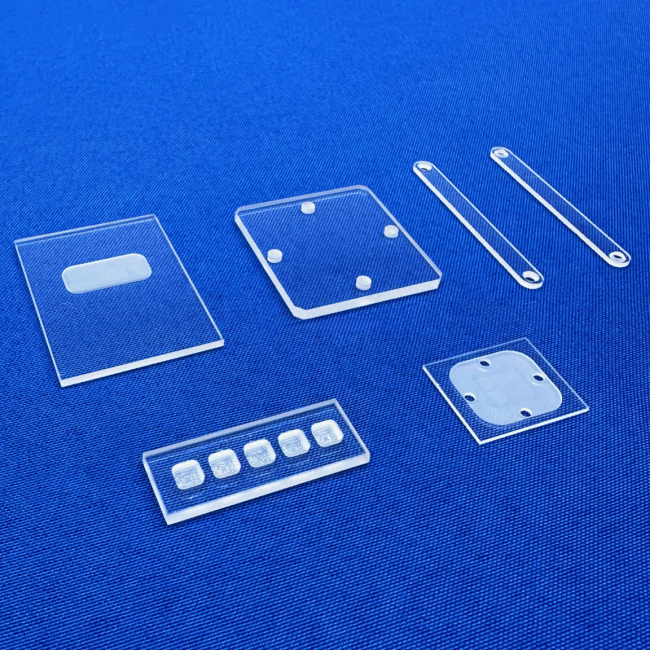

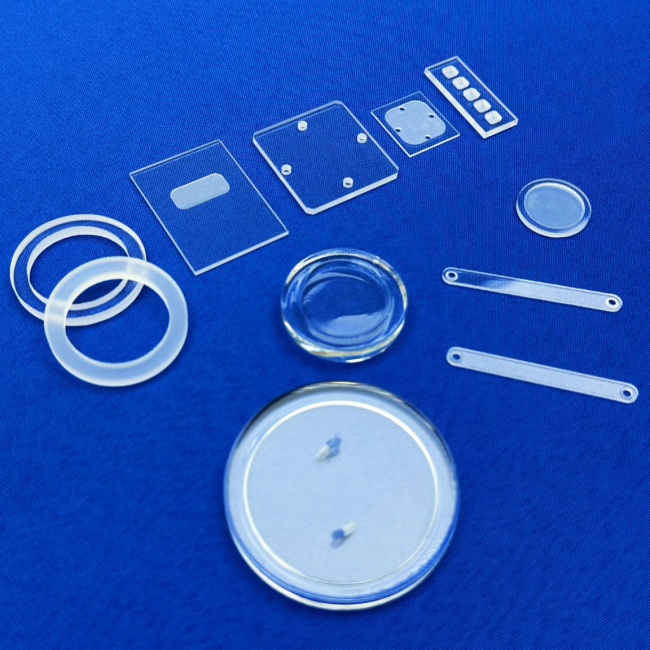

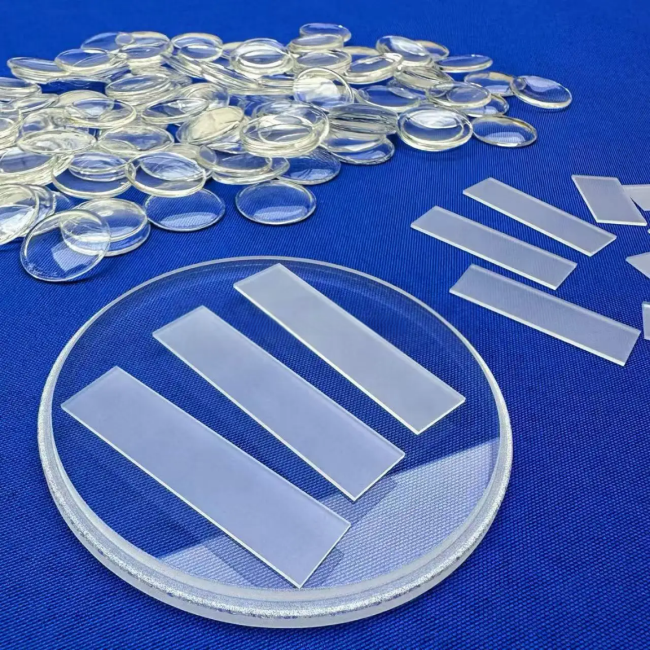

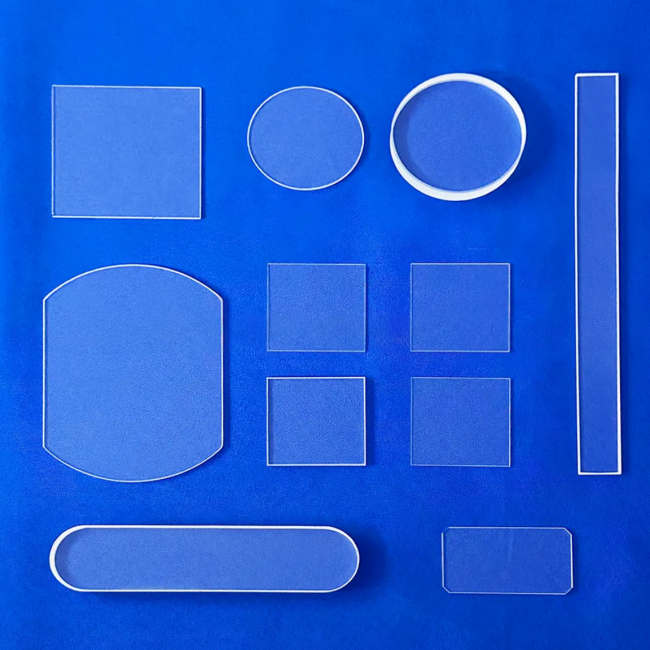

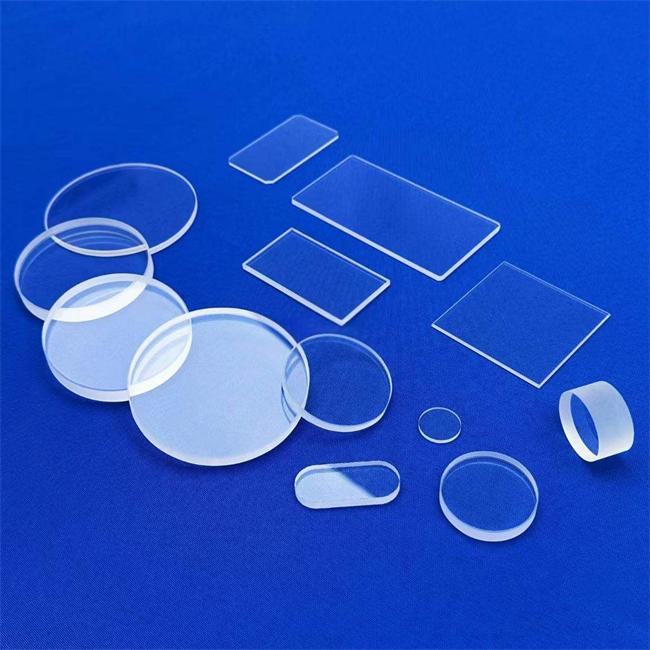

Composants en quartz soudés et coupés de haute pureté

Composants de soudage et de découpe en quartz de haute pureté , conçus spécifiquement pour les domaines haut de gamme tels que les semi-conducteurs, le photovoltaïque, l'optique et la fabrication d'instruments de précision. Ces composants remplissent des fonctions clés telles que la protection contre le soudage, le positionnement de la coupe et l'isolation thermique dans des environnements propres et à haute température. Leur pureté, leur stabilité thermique et leur précision dimensionnelle affectent directement le rendement et la fiabilité du produit final.

Foire aux questions (FAQ)

Q1 : Quelle est la pureté du matériau principal pour le soudage et la découpe de composants en quartz de haute pureté ?

R : Nous utilisons des matières premières de quartz de haute pureté, avec une pureté typique de ≥ 99 % et une teneur totale en impuretés métalliques inférieure à 20 ppm, ce qui peut répondre aux exigences des processus de qualité semi-conducteur.

Q2 : Quelle est la température de fonctionnement maximale à laquelle le composant peut résister ?

R : La température d'utilisation à long terme peut atteindre 1 100 °C, la résistance à la température à court terme est supérieure à 1 200 °C et le coefficient de dilatation thermique est extrêmement faible dans cette plage de température, avec une excellente stabilité dimensionnelle.

Q3 : Quelle est l’épaisseur ou l’ouverture de paroi minimale personnalisable ?

R : L'épaisseur de la paroi peut être aussi fine que 0,8 mm, l'ouverture minimale peut être usinée à 1 mm et la tolérance est contrôlée à ± 0,05 mm. Il prend en charge la personnalisation de structures irrégulières complexes.

Q4 : Avez-vous des tailles d'inventaire standard ? Ou faut-il tout personnaliser en fonction des commandes ?

R : Nous avons en stock des spécifications couramment utilisées pour les produits semi-finis et proposons des services entièrement personnalisés basés sur des dessins, depuis des échantillons monoblocs jusqu'à la production en série.

Quels besoins fondamentaux le produit peut-il répondre pour vous ?

-Amélioration du rendement :  réduire les éclaboussures de soudage et la pollution des zones affectées par la chaleur de coupe, et réduire le taux de rebut.

-Cohérence du processus : Élimine les fluctuations du processus causées par les écarts de taille des composants en quartz.

-Compatibilité des équipements : pas besoin de modifier l'équipement existant, de remplacer ou d'intégrer directement les luminaires existants.

-Contrôle des coûts à long terme : les matériaux de haute pureté retardent les microfissures et le vieillissement par cristallisation, prolongeant ainsi les cycles de remplacement.

Caractéristiques techniques de base et valeur d'application du produit

1. Système de matériaux de très haute pureté

-Caractéristiques : Teneur en hydroxyle < 150 ppm, pas de bulles, pas de rayures, pas d'inclusions d'impuretés.

-Valeur : évite la libération d'ions métalliques ou de substances volatiles sur la pièce pendant les processus de soudage ou de découpe au laser, particulièrement adapté aux processus tels que l'emballage de puces LED, l'épissure par fusion de fibres et la découpe des bords de plaquettes de silicium qui ont une tolérance zéro pour la pollution.

2. Conception de structure de soudage/découpe de précision

-Caractéristiques : Le composant peut intégrer des fonctions composites telles que des canaux d'écoulement de gaz, des fentes de positionnement et des surfaces de réflexion d'isolation thermique.

-Valeur : Un composant remplit simultanément trois fonctions principales : distribution uniforme du gaz de protection de soudage, positionnement précis des pièces et barrière thermique, réduisant le nombre de luminaires et améliorant l'intégration de l'automatisation.

3. Excellente stabilité thermodynamique

-Caractéristiques : Le coefficient de dilatation thermique est d'environ 0,54 × 10 ⁻⁶/K et la conductivité thermique est aussi faible que 1,4 W/(m · K).

-Valeur : Aucune déformation ni fissuration lors de fluctuations rapides et répétées de température (telles que le soudage par impulsion laser), garantissant ainsi le chemin optique et la précision du positionnement pendant des mois de production continue.

4. La gamme de tailles personnalisables est extrêmement large

-Caractéristiques : Le diamètre extérieur varie de 5 mm à 400 mm, la longueur varie de 10 mm à 800 mm et les formes comprennent des tuyaux circulaires, des cavités carrées, des cônes, des couvercles de bride et des coudes irréguliers.

-Valeur : qu'il s'agisse de la fenêtre de protection pour les têtes de découpe laser de micro-appareils médicaux ou du couvercle d'isolation pour les grands chauffages de ligne de revêtement de verre photovoltaïque, ils peuvent être résolus dans une seule usine.

Résoudre des problèmes spécifiques dans votre application pratique

Rupture des composants en quartz due aux contraintes internes générées lors de la découpe laser : le processus de recuit par gradient est utilisé pour éliminer les contraintes résiduelles et optimiser la répartition de l'épaisseur de paroi grâce à la simulation par éléments finis

Après des soudages répétés, la surface du quartz devient blanche après cristallisation, bloquant le chemin optique : de la silice fondue de haute pureté est utilisée et la surface est passivée, et la durée de vie anti-cristallisation est augmentée de plus de trois fois.

Les pièces standard ne peuvent pas correspondre aux interfaces non standard des équipements importés : la modélisation inversée par numérisation 3D + la personnalisation du remplacement de la position d'origine sont fournies, et les angles de bride, les filetages et les rainures d'étanchéité sont entièrement traités en fonction des données mesurées de l'équipement.

Le coût du passage d'un petit lot à plusieurs variétés est élevé : la ligne de production flexible prend en charge une commande minimum d'une pièce sans frais de moulage.

Pourquoi nous choisir ?

-Traitement indépendant du processus complet : de la découpe, du meulage, du poinçonnage, du polissage au traitement à chaud, au nettoyage, à l'emballage, le tout réalisé dans notre usine, avec une qualité contrôlable.

-Capacité de détection complète : équipé d'un profileur optique, d'un analyseur de transmission ultraviolette, d'un instrument de mesure d'image animée, d'un détecteur de stress et d'un rapport de détection émis pour chaque lot.

-Au service des clients mondiaux : nos produits sont exportés vers plus de dix pays, dont l'Allemagne, le Japon, la Corée du Sud et les États-Unis.

-Personnalisation de réponse rapide : les ingénieurs fournissent des suggestions de fabricabilité, répondent aux demandes techniques dans les 24 heures et fournissent des solutions de conception préliminaires dans les 72 heures.

Dossier de candidature client (anonyme)

Cas 1 : Un fournisseur d’équipements de conditionnement de semi-conducteurs en Europe

Exigence : Un composant en quartz guidé par gaz est nécessaire pour le côté de la tête de soudage de la machine à souder au fil d'or, qui doit couvrir avec précision la zone de 0,5 mm autour du point de soudage avec de l'azote gazeux et ne pas interférer avec le mouvement à grande vitesse de la tête de soudage.

Solution : Nous avons conçu et fabriqué un couvercle en quartz incurvé miniature qui intègre une sortie d'air à joint étroit de 0,3 mm de large, avec une taille globale de 12 mm × 8 mm × 5 mm et une épaisseur de paroi de 1 mm. L'extrémité avant est chanfreinée pour éviter la tête de soudage.

Résultat : les projections de soudage du client ont été réduites de 76 % et la trajectoire de mouvement de la tête de soudage n'a été en aucun cas perturbée. Ils achètent continuellement depuis 18 mois, avec une utilisation mensuelle moyenne de 2 000 pièces.

Cas 2 : Un fabricant d’équipements de rainurage laser pour cellules photovoltaïques

Condition préalable : La lentille de protection située sous la tête de découpe laser est fréquemment contaminée par de la poudre de silicium et doit être éteinte toutes les 2 heures pour être nettoyée. Demande de personnalisation d'un anneau d'aspiration à pression négative en quartz, installé entre la tête de coupe et la plaquette de silicium, pour éliminer la fumée et la poussière.

Solution : Nous avons développé un composant en quartz circulaire avec un diamètre extérieur de 180 mm, un diamètre intérieur de 120 mm et une épaisseur de 8 mm. La conception interne comprend des voies respiratoires circulaires et 36 micropores équiangulaires, et la surface est recouverte d'un film antireflet.

Résultat : le cycle de nettoyage des verres de protection a été étendu à 40 heures et l'OEE (Equipment Efficiency) global de l'ensemble de la ligne a été amélioré de 12 %. Ce composant est devenu un élément standard du nouvel équipement du client.

Cas 3 : Une entreprise d’équipement laser médical aux États-Unis

Exigence : Une tête à pointe de quartz jetable pour les machines de découpe laser à fibre peu invasives, qui doit être biocompatible, cassable avec précision et avoir une transmission de la lumière supérieure à 92 %.

Solution : Nous avons personnalisé un tube capillaire en quartz avec un diamètre extérieur de 2,2 mm, un diamètre intérieur de 1,6 mm et une longueur de 25 mm. La paroi du tube est pré-gravée d'une rainure circulaire en forme de V (profondeur de 0,2 mm), que les médecins peuvent facilement casser et jeter après une intervention chirurgicale.

Résultat : grâce aux tests de biocompatibilité ISO 10993, le coefficient de transmission a atteint 94,3 % et le coût unitaire a été réduit de 30 % par rapport à la solution céramique d'origine. Actuellement, 100 000 unités ont été produites et livrées en série.

Que vous ayez besoin de buses de soudage de précision millimétriques ou de fenêtres d'isolation de chambre à vide de plusieurs centaines de millimètres ; Que vous soyez au stade de la validation du schéma ou de l'expansion de la production en série, nous vous invitons à fournir des dessins, des croquis ou simplement des descriptions de scénarios d'utilisation. Veuillez contacter notre équipe technico-commerciale pour une évaluation de faisabilité et un devis. Utilisons un quartz de haute pureté pour souder un avenir de meilleure qualité pour vous.

Luverre Quartz fabrique et vend une large gamme de verre de quartz fondu de haute qualité, notamment des tubes de quartz fondu, des plaques de quartz fondu, des tiges de quartz fondu, des fenêtres en quartz fondu, des creusets en quartz fondu, des bateaux en quartz fondu, des brides en quartz fondu, des béchers en quartz fondu, des instruments en verre de quartz fondu, et plus encore. Nous pouvons répondre à toutes sortes d’exigences personnalisées pour les produits en verre de quartz fondu.
