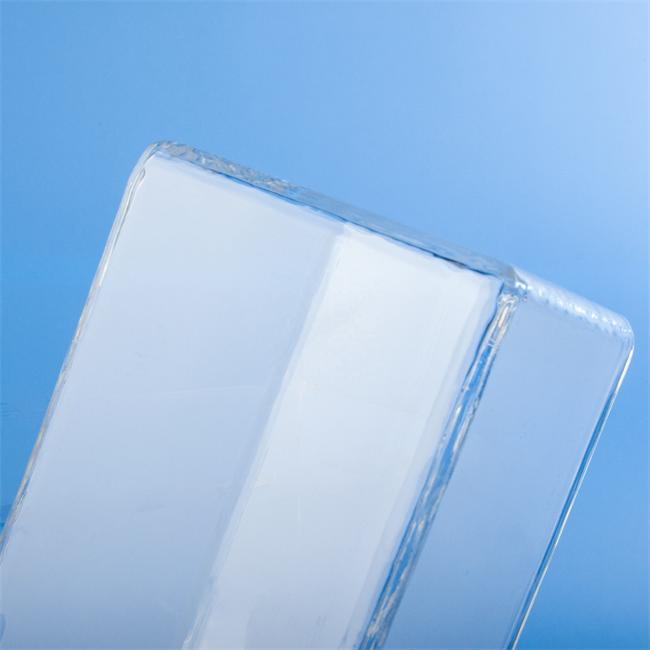

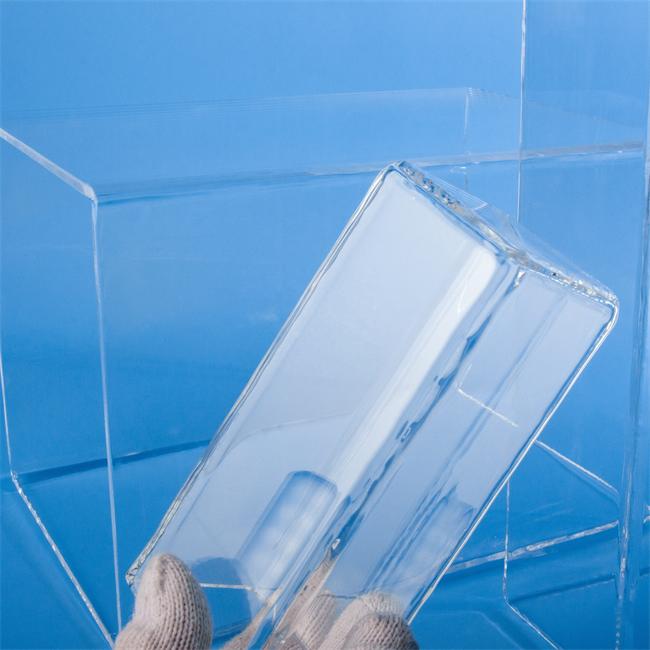

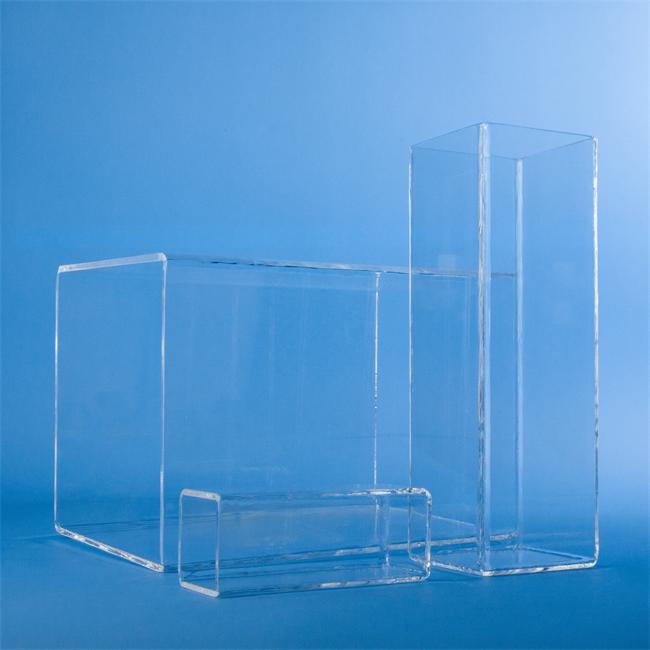

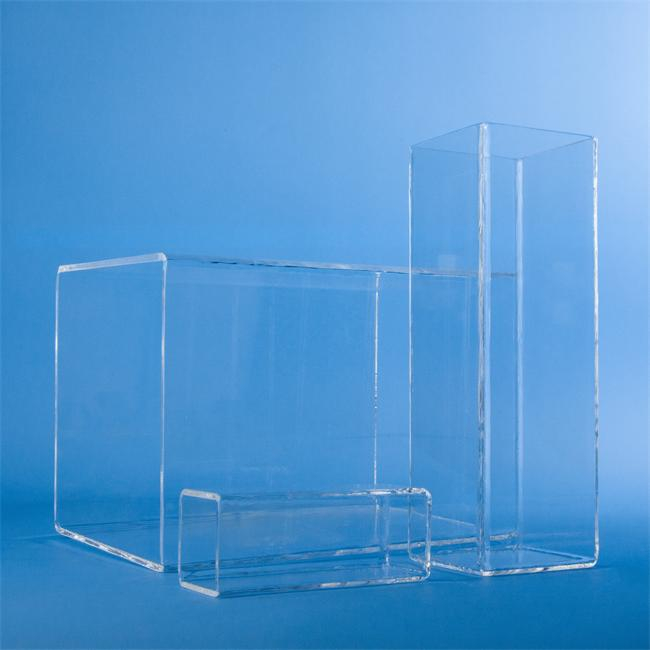

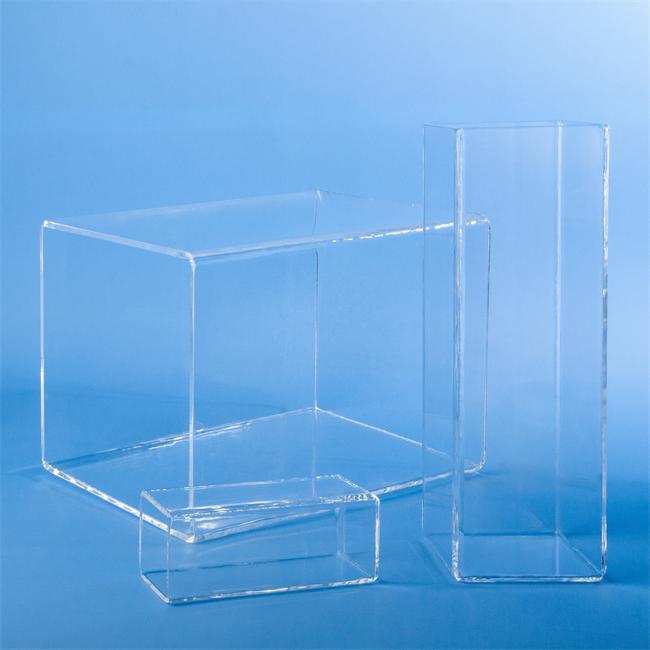

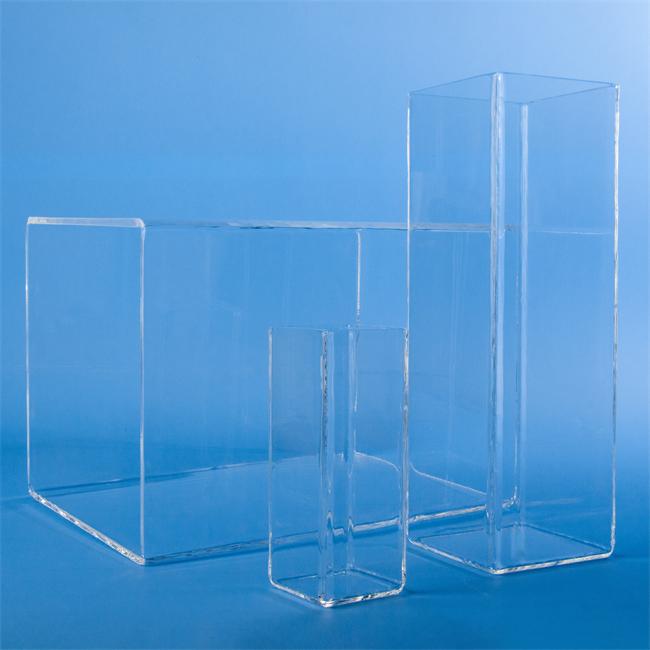

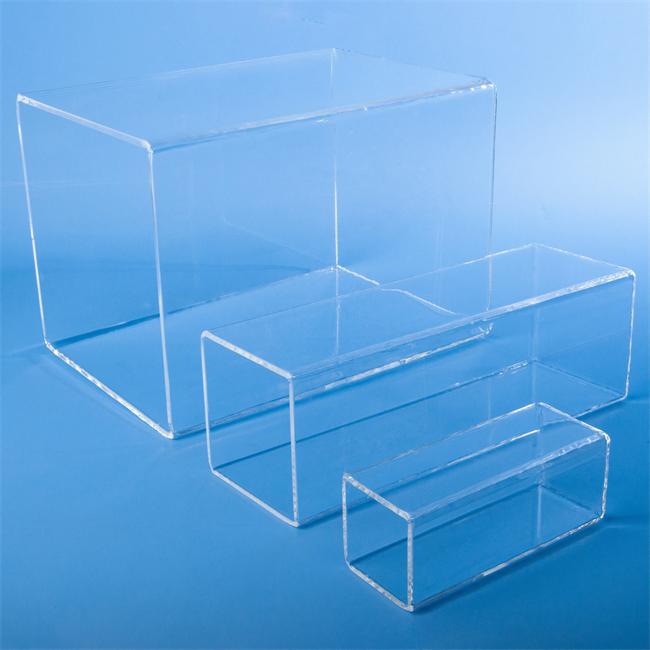

Contenitore quadrato in quarzo resistente alla corrosione

Negli ambienti di elevata purezza e altamente corrosivi come semiconduttori, fotovoltaico, prodotti chimici e laboratori, i contenitori ordinari spesso hanno difficoltà a bilanciare la resistenza alla corrosione e la stabilità termica. Il resistente alla corrosione Il contenitore quadrato al quarzo è un prodotto professionale personalizzato progettato per risolvere questo problema. È realizzato in materiale di quarzo di elevata purezza e combinato con una struttura quadrata, che può utilizzare in modo efficiente lo spazio e funzionare stabilmente per lungo tempo in condizioni difficili come acidi forti, alcali forti e alte temperature, fornendo un supporto affidabile per la produzione di precisione e esperimenti di ricerca scientifica.

Domande frequenti:

Q1: Quali sono le differenze tra i contenitori quadrati di quarzo e i contenitori circolari nell'uso pratico?

R: La struttura quadrata è più favorevole alla disposizione spaziale, particolarmente adatta per l'impilamento ordinato, la disposizione e l'elaborazione sincrona di più lotti nella vasca di pulizia delle linee di produzione automatizzate, che può migliorare efficacemente il tasso di utilizzo per unità di superficie. Allo stesso tempo, la parete interna quadrata è facile da trasformare in strutture con smussi o scanalature divisorie, soddisfacendo requisiti specifici di posizionamento del pezzo.

Q2: In quali mezzi specifici si manifesta la resistenza alla corrosione di questo contenitore?

R: Il prodotto ha un'eccellente stabilità chimica contro acido cloridrico, acido nitrico, acido solforico, acido fluoridrico (con concentrazioni e processi specifici), acqua regia e vari solventi organici. Non presenta corrosione evidente o precipitazione di impurità a temperatura ambiente e ad alta temperatura ed è adatto per l'incisione a umido, la pulizia, l'ammollo e altri processi.

Q3: Posso effettuare una personalizzazione completa in base alle dimensioni del mio dispositivo?

R: Va bene. Offriamo la personalizzazione completa dei parametri dalla lunghezza del diametro interno, larghezza, altezza, spessore della parete, raggio di smusso, metodo di apertura (interfaccia aperta/coperta/flangia) a strutture aggiuntive (divisorio, linea di livello del liquido, maniglia, serbatoio di troppo pieno), con una capacità minima di micro contenitori da laboratorio 20 × 20 × 20 mm e una capacità massima di serbatoi di tipo industriale 800 × 600 × 400 mm.

Q4: Qual è il limite di resistenza alla temperatura dei contenitori di quarzo? Com'è la stabilità termica?

R: La temperatura di deformazione a caldo è di circa 1100 ℃ e la temperatura di utilizzo a lungo termine è inferiore a 1000 ℃. Ha una buona resistenza al raffreddamento e al riscaldamento rapidi (come non esplode quando cade da 800 ℃ a temperatura ambiente) ed è adatto per processi di decapaggio, deposizione o cottura ad alta temperatura.

Quali problemi fondamentali può risolvere il prodotto per te?

-Evitare la contaminazione da metalli: i normali contenitori in acciaio inossidabile o PP rilasceranno ioni metallici in soluzione acida, mentre i contenitori in quarzo non hanno quasi sostanze disciolte, garantendo elevati requisiti di pulizia per chip, componenti ottici, ecc.

-Risoluzione degli sprechi di spazio: le fessure circolari lasciano un gran numero di spazi vuoti nella linea di automazione, mentre le strutture quadrate possono essere disposte senza soluzione di continuità per aumentare la capacità di elaborazione batch.

-Superare la corrosione ad alta temperatura: la maggior parte dei contenitori in plastica si deforma o rilascia impurità superiori a 150 ℃, mentre i contenitori in quarzo possono funzionare stabilmente in atmosfere corrosive superiori a 800 ℃.

-Soddisfare dimensioni non standard: i contenitori standard sul mercato non possono adattarsi a pezzi speciali o cavità di attrezzature. Offriamo dimensioni personalizzate per evitare costi di modifica delle apparecchiature.

Il contenitore quadrato in quarzo resistente alla corrosione utilizza quarzo sintetico di elevata purezza (contenuto SiO ₂ ≥ 99%) o silice fusa come materiale di base ed è formato attraverso molteplici processi come fusione ad alta temperatura, ricottura di precisione, lavorazione meccanica e lucidatura a fiamma. Il materiale ha un coefficiente di espansione termica estremamente basso (5,5 × 10 ⁻⁷/℃) e una costante dielettrica di soli 3,7-3,9 a una frequenza di 1 MHz, che non interferisce con i processi di pulizia o rilevamento ad alta frequenza.

Come convertire i vantaggi nei tuoi profitti

Forte resistenza agli acidi (escluso HF, è necessaria la personalizzazione): prolunga la durata del contenitore di 3-5 volte, riduce la frequenza di sostituzione e riduce i costi dei materiali di consumo

Elevata trasparenza (luce visibile e luce ultravioletta): comoda per l'osservazione in tempo reale dello stato della reazione interna, senza necessità di aprire il coperchio per il campionamento

La levigatezza delle pareti interne può raggiungere Ra 0,4 μ m: non è facile lasciare particelle o liquidi chimici e il ciclo di pulizia si accorcia di oltre il 40%

Struttura quadrata+design di transizione arrotondato: elimina la pulizia degli angoli morti evitando la concentrazione dello stress che porta alla fessurazione

Supporta una tolleranza dimensionale di ± 0,1 mm: può essere abbinato con precisione a bracci robotici automatizzati, coperchi di tenuta e dispositivi di posizionamento

Scenari applicativi tipici

-Pulizia a umido dei semiconduttori: come serbatoio di pulizia per wafer singolo o multiplo, può resistere a soluzioni di pulizia standard come SPM (acido solforico/perossido di idrogeno), SC1 (ammoniaca/perossido di idrogeno), DHF (acido fluoridrico diluito), ecc.

-Produzione e incisione di velluto fotovoltaico: utilizzato per la produzione di velluto alcalino o incisione con acido di wafer di silicio. La scanalatura quadrata può impilare verticalmente dozzine di wafer di silicio, migliorando la capacità produttiva di una singola scanalatura.

-Sintesi chimica e purificazione: come recipiente di reazione pilota per reagenti ad elevata purezza, evita l'influenza dei precipitati del contenitore sulla purezza del prodotto.

-Laboratori universitari e di ricerca: utilizzati per esperimenti estremamente sensibili all'inquinamento, come la chimica metallo-organica e la sintesi di nanomateriali.

Quali sfide applicative specifiche vengono affrontate?

1. La sfida: corrosione puntiforme o contaminazione dei metalli durante il processo di pulizia dei wafer

La nostra soluzione: dopo aver fatto circolare la parete interna di quarzo ad elevata purezza in una soluzione SC1 a 80 ℃ per 2000 ore, il contenuto di impurità metalliche superficiali (Fe, Cu, Cr, ecc.) è inferiore a 0,1 ppb per prevenire la contaminazione incrociata.

2. Sfida: i pezzi irregolari non possono essere collocati in contenitori circolari standard

La nostra soluzione: cavità interna quadrata personalizzabile a forma di L, a U o a gradini, che avvolge perfettamente substrati irregolari o gruppi di barre riscaldanti cilindriche.

3. La sfida: la nebbia acida ad alta temperatura provoca un rapido sbiancamento e una riduzione della resistenza del contenitore

Il nostro schema: la silice fusa trattata mediante deaerazione sotto vuoto ha un tasso di bolle interne <0,5%, nessuna crescita di microfessure ad alta temperatura e la sua durata è aumentata di oltre 2 volte.

Caso di domanda del cliente (anonimo)

Caso 1: Una fonderia di wafer da 12 pollici (FAB Factory 6)

-Problema: il serbatoio di pulizia rettangolare originale in PTFE era gravemente deformato in una soluzione di acido fosforico a 120 ℃, con conseguente inceppamento e frammentazione del wafer e contaminazione di macchie gialle sulla parete interna del serbatoio ogni due settimane.

-Soluzione: contenitore quadrato in quarzo resistente alla corrosione personalizzato, dimensioni 520 × 420 × 180 mm, spessore della parete 8 mm, parete interna lucidata a fiamma con finitura a specchio, fondo con pendenza di drenaggio di 3 ° e foro di drenaggio di diametro 8 mm aggiunto.

-Risultato: dopo un uso continuo per 9 mesi senza deformazioni o degenerazione maculare, il tasso di frammentazione è diminuito dallo 0,3% allo 0,02%, risparmiando annualmente circa 70.000 dollari in costi di sostituzione dei materiali di consumo.

Caso 2: Un certo centro di ricerca e sviluppo fotovoltaico

-Problema: il processo di produzione del velluto per batterie a eterogiunzione richiede l'elaborazione di wafer di silicio quadrati da 210 mm in una soluzione TMAH alcalina a 85 ℃. La scanalatura rotonda disponibile in commercio può contenere solo 25 wafer alla volta e la temperatura irregolare all'interno della scanalatura porta ad una grande differenza tra il bordo e la superficie centrale in velluto.

-Soluzione: personalizzare un contenitore quadrato in quarzo da 300 × 300 × 200 mm con fessure di inserimento verticali sulla parete interna (uno ogni 3 mm, per un totale di 90 fessure) e progettare una camicia di riscaldamento a circolazione periferica.

-Risultato: la lavorazione di 90 wafer di silicio in un'unica operazione ha comportato un aumento del 260% della capacità produttiva; L'uniformità della temperatura è controllata entro ± 0,5 ℃ e la consistenza della riflettività della pelle scamosciata varia dal 15% al ​​3%.

Caso 3: Un’impresa di chimica fine

-Problema: quando si sintetizza un composto di boro organico di elevata purezza, gli ioni ferro nel recipiente di reazione rivestito di vetro si dissolvono, causando lo scolorimento del prodotto e rendendolo inefficace.

-Soluzione: personalizzare un contenitore in quarzo quadrato da 200 × 150 × 250 mm con una flangia sigillata, con due interfacce filettate standard sulla parte superiore per il collegamento del tubo del condensatore e del tubo di ingresso dell'azoto.

-Risultato: la purezza del prodotto è aumentata dal 99,2% al 99,97% ed è stata verificata con successo da clienti intermedi farmaceutici.

Forniamo servizi completi di personalizzazione delle specifiche

Puoi combinare liberamente i seguenti parametri o inviare direttamente i tuoi disegni:

-Dimensioni esterne: lunghezza 20-800mm, larghezza 20-600mm, altezza 20-400mm

-Spessore della parete: 2-15 mm (selezionato in base alla pressione e alla temperatura di utilizzo)

-Dettagli della forma: parete diritta, fondo conico, fondo curvo, con scanalatura per troppopieno, con divisorio, con manicotto per termometro

-Forma di apertura: coperchio di tenuta completamente aperto, conico, filettato, flangia di installazione rapida, superficie piana levigata

-Caratteristiche aggiuntive: scala di marcatura laser, area esterna smerigliata, maniglia di sinterizzazione, ugello di colata

Non è richiesta alcuna quantità minima d'ordine, è anche possibile personalizzare un pezzo.

Se stai cercando il contenitore quadrato ideale per fluidi corrosivi, processi ad alta temperatura o requisiti di elevata purezza, non esitare a inviare le tue specifiche o disegni tecnici in qualsiasi momento. Ti forniremo un'analisi gratuita di fattibilità del progetto e invieremo campioni entro 7 giorni dalla conferma. Contattaci immediatamente per soluzioni esclusive di contenitori in quarzo su misura per il tuo processo.
