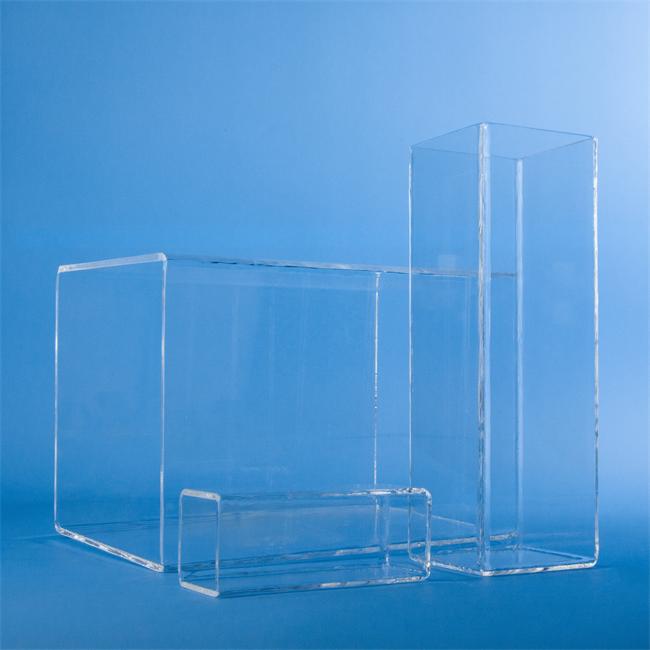

Récipient carré en quartz résistant à la corrosion

Dans les environnements de haute pureté et hautement corrosifs tels que les semi-conducteurs, le photovoltaïque, les produits chimiques et les laboratoires, les conteneurs ordinaires ont souvent du mal à équilibrer la résistance à la corrosion et la stabilité thermique. Le résistant à la corrosion Le récipient carré en quartz est un produit professionnel personnalisé conçu pour résoudre ce problème. Il est fabriqué à partir d'un matériau de quartz de haute pureté et combiné à une structure carrée, qui peut utiliser efficacement l'espace et fonctionner de manière stable pendant une longue période dans des conditions difficiles telles qu'un acide fort, un alcali fort et une température élevée, fournissant un support fiable pour la fabrication de précision et les expériences de recherche scientifique.

FAQ :

Q1 : Quelles sont les différences entre les conteneurs carrés en quartz et les conteneurs circulaires dans la pratique ?

R : La structure carrée est plus propice à l'agencement spatial, particulièrement adaptée à l'empilage, à l'agencement et au traitement synchrone de plusieurs lots dans le réservoir de nettoyage des lignes de production automatisées, ce qui peut améliorer efficacement le taux d'utilisation par unité de surface. Dans le même temps, la paroi intérieure carrée est facile à transformer en structures avec des chanfreins ou des rainures de séparation, répondant ainsi aux exigences spécifiques de placement des pièces.

Q2 : Dans quels milieux spécifiques la résistance à la corrosion de ce conteneur se manifeste-t-elle ?

R : Le produit présente une excellente stabilité chimique contre l'acide chlorhydrique, l'acide nitrique, l'acide sulfurique, l'acide fluorhydrique (avec des concentrations et des processus spécifiques), l'eau régale et divers solvants organiques. Il ne présente aucune corrosion évidente ni précipitation d'impuretés à température ambiante et à haute température, et convient à la gravure humide, au nettoyage, au trempage et à d'autres processus.

Q3 : Puis-je effectuer une personnalisation complète en fonction de la taille de mon appareil ?

R :  D’accord. Nous proposons une personnalisation complète des paramètres depuis la longueur du diamètre intérieur, la largeur, la hauteur, l'épaisseur de paroi, le rayon de chanfrein, la méthode d'ouverture (interface ouverte/couverte/bride) jusqu'aux structures supplémentaires (cloison, ligne de niveau de liquide, poignée, réservoir de trop-plein), avec une capacité minimale de micro-conteneurs de laboratoire de 20 × 20 × 20 mm et une capacité maximale de réservoirs de qualité industrielle de 800 × 600 × 400 mm.

Q4 : Quelle est la limite de résistance à la température des récipients en quartz ? Quelle est la stabilité thermique ?

R : La température de déformation à chaud est d’environ 1 100 ℃ et la température d’utilisation à long terme est inférieure à 1 000 ℃. Il a une bonne résistance au refroidissement et au chauffage rapides (par exemple, il n'explose pas lorsqu'il tombe de 800 ℃ à température ambiante) et convient aux processus de décapage, de dépôt ou de cuisson à haute température.

Quels problèmes fondamentaux le produit peut-il résoudre pour vous ?

-Éviter la contamination métallique : les conteneurs ordinaires en acier inoxydable ou en PP libéreront des ions métalliques dans une solution acide, tandis que les conteneurs en quartz ne contiennent presque aucune substance dissoute, garantissant ainsi des exigences élevées de propreté pour les puces, les composants optiques, etc.

-Résoudre le gaspillage d'espace : les fentes circulaires laissent un grand nombre d'espaces dans la ligne d'automatisation, tandis que les structures carrées peuvent être disposées de manière transparente pour augmenter la capacité de traitement par lots.

-Surmonter la corrosion à haute température : la plupart des récipients en plastique se déforment ou libèrent des impuretés au-dessus de 150 ℃, tandis que les récipients en quartz peuvent fonctionner de manière stable dans des atmosphères corrosives au-dessus de 800 ℃.

-Satisfaire les tailles non standard : les conteneurs standards du marché ne peuvent pas s'adapter aux pièces spéciales ou aux cavités d'équipement. Nous proposons des tailles personnalisées pour éviter les coûts de modification des équipements.

Le récipient carré en quartz résistant à la corrosion utilise du quartz synthétique de haute pureté (teneur en SiO ₂ ≥ 99 %) ou de la silice fondue comme matériau de base, et est formé par plusieurs processus tels que la fusion à haute température, le recuit de précision, l'usinage et le polissage à la flamme. Le matériau a un coefficient de dilatation thermique extrêmement faible (5,5 × 10 ⁻⁷/℃) et une constante diélectrique de seulement 3,7-3,9 à une fréquence de 1 MHz, ce qui n'interfère pas avec les processus de nettoyage ou de détection à haute fréquence.

Comment convertir vos avantages en bénéfices

Forte résistance aux acides (hors HF, personnalisation requise) : prolonge la durée de vie du conteneur de 3 à 5 fois, réduit la fréquence de remplacement et réduit les coûts des consommables

Haute transparence (lumière visible et lumière ultraviolette) : pratique pour l'observation en temps réel de l'état de la réaction interne, pas besoin d'ouvrir le couvercle pour l'échantillonnage

La douceur de la paroi intérieure peut atteindre Ra 0,4 µm : il n'est pas facile de laisser des particules ou des liquides chimiques, et le cycle de nettoyage est raccourci de plus de 40 %

Structure carrée + conception de transition arrondie : élimine le nettoyage des coins morts tout en évitant la concentration de contraintes conduisant à des fissures

Supporte une tolérance dimensionnelle de ± 0,1 mm : peut être adapté avec précision aux bras robotiques automatisés, aux couvercles d'étanchéité et aux dispositifs de positionnement

Scénarios d'application typiques

-Nettoyage humide des semi-conducteurs : en tant que réservoir de nettoyage de plaquettes simples ou multiples, il peut résister aux solutions de nettoyage standard telles que SPM (acide sulfurique/peroxyde d'hydrogène), SC1 (ammoniac/peroxyde d'hydrogène), DHF (acide fluorhydrique dilué), etc.

-Production et gravure de velours photovoltaïque : utilisé pour la production de velours alcalin ou la gravure acide de plaquettes de silicium. La rainure carrée peut empiler verticalement des dizaines de tranches de silicium, améliorant ainsi la capacité de production d'une seule rainure.

-Synthèse chimique et purification : en tant que récipient de réaction pilote pour réactifs de haute pureté, il évite l'influence des précipités du récipient sur la pureté du produit.

-Laboratoires universitaires et de recherche : utilisés pour des expériences extrêmement sensibles à la pollution, comme la chimie organométallique et la synthèse de nanomatériaux.

Quels défis d’application spécifiques sont résolus ?

1. Défi : Corrosion par piqûres ou contamination métallique pendant le processus de nettoyage des plaquettes

Notre solution : Après avoir fait circuler la paroi interne du quartz de haute pureté dans une solution SC1 à 80 ℃ pendant 2 000 heures, la teneur en impuretés métalliques de la surface (Fe, Cu, Cr, etc.) est inférieure à 0,1 ppb pour éviter toute contamination croisée.

2. Défi : Les pièces irrégulières ne peuvent pas être placées dans des conteneurs circulaires standard

Notre solution : une cavité intérieure personnalisable en forme de L, en U ou carrée en escalier, enveloppant parfaitement des substrats irréguliers ou des réseaux de tiges chauffantes cylindriques.

3. Défi : Le brouillard acide à haute température provoque un blanchiment rapide et une réduction de la résistance du récipient.

Notre schéma : la silice fondue traitée par désaération sous vide a un taux de bulles interne <0,5 %, aucune croissance de microfissures à haute température et sa durée de vie est augmentée de plus de 2 fois.

Dossier de candidature client (anonyme)

Cas 1 : Une fonderie de plaquettes de 12 pouces (FAB Factory 6)

-Problème : Le réservoir de nettoyage rectangulaire en PTFE d'origine a été gravement déformé dans une solution d'acide phosphorique à 120 ℃, ce qui a entraîné un blocage et une fragmentation des plaquettes, ainsi qu'une contamination par des taches jaunes sur la paroi interne du réservoir toutes les deux semaines.

-Solution : Récipient carré en quartz personnalisé résistant à la corrosion, taille 520 × 420 × 180 mm, épaisseur de paroi 8 mm, paroi intérieure polie à la flamme pour une finition miroir, fond avec pente de drainage de 3 ° et trou de drainage de 8 mm de diamètre ajouté.

-Résultat : Après une utilisation continue pendant 9 mois sans déformation ni dégénérescence maculaire, le taux de fragmentation est passé de 0,3 % à 0,02 %, économisant environ 70 000 $ en coûts de remplacement de consommables par an.

Cas 2 : Un certain centre de recherche et développement photovoltaïque

-Problème : Le processus de production de velours de batterie à hétérojonction nécessite le traitement de tranches de silicium carrées de 210 mm dans une solution TMAH alcaline à 85 ℃. La rainure ronde disponible dans le commerce ne peut contenir que 25 plaquettes à la fois, et la température inégale à l'intérieur de la rainure entraîne une grande différence entre le bord et la surface centrale du velours.

-Solution : Personnalisez un récipient carré en quartz de 300 × 300 × 200 mm avec des fentes d'insertion verticales sur la paroi intérieure (une tous les 3 mm, pour un total de 90 emplacements) et concevez une enveloppe chauffante à circulation périphérique.

-Résultat : Le traitement de 90 tranches de silicium en une seule opération a entraîné une augmentation de 260 % ​​de la capacité de production ; L'uniformité de la température est contrôlée à ± 0,5 ℃ et la consistance de la réflectivité du daim varie de 15 % à 3 %.

Cas 3 : Une entreprise de chimie fine

-Problème : lors de la synthèse d'un composé organique de bore de haute pureté, les ions de fer dans le récipient de réaction doublé de verre se dissolvent, provoquant une décoloration du produit et le rendant inefficace.

-Solution : Personnalisez un récipient en quartz carré de 200 × 150 × 250 mm avec une bride scellée, avec deux interfaces filetées standard sur le dessus pour connecter le tube du condenseur et le tube d'entrée d'azote.

-Résultat : La pureté du produit est passée de 99,2 % à 99,97 % et a été vérifiée avec succès par les clients intermédiaires pharmaceutiques.

Nous fournissons des services complets de personnalisation des spécifications

Vous pouvez librement combiner les paramètres suivants ou envoyer directement vos dessins :

-Dimensions extérieures : longueur 20-800 mm, largeur 20-600 mm, hauteur 20-400 mm

-Épaisseur de paroi : 2-15 mm (sélectionnée en fonction de la pression et de la température d'utilisation)

-Détails de forme : paroi droite, fond conique, fond incurvé, avec rainure de trop-plein, avec cloison, avec manchon thermomètre

-Forme d'ouverture: couvercle d'étanchéité entièrement ouvert, conique et fileté, bride d'installation rapide, surface plane de meulage

-Caractéristiques supplémentaires : échelle de marquage laser, zone externe dépolie, poignée de frittage, buse verseuse.

Aucune quantité minimum de commande requise, une pièce peut également être personnalisée.

Si vous recherchez le conteneur carré idéal pour les milieux corrosifs, les processus à haute température ou les exigences de haute pureté, n'hésitez pas à envoyer vos spécifications ou dessins techniques à tout moment. Nous vous fournirons une analyse gratuite de faisabilité de la conception et enverrons des échantillons dans les 7 jours suivant la confirmation. Contactez-nous immédiatement pour des solutions exclusives de conteneurs en quartz adaptées à votre processus.
