Lastra piana in quarzo curva e piegata

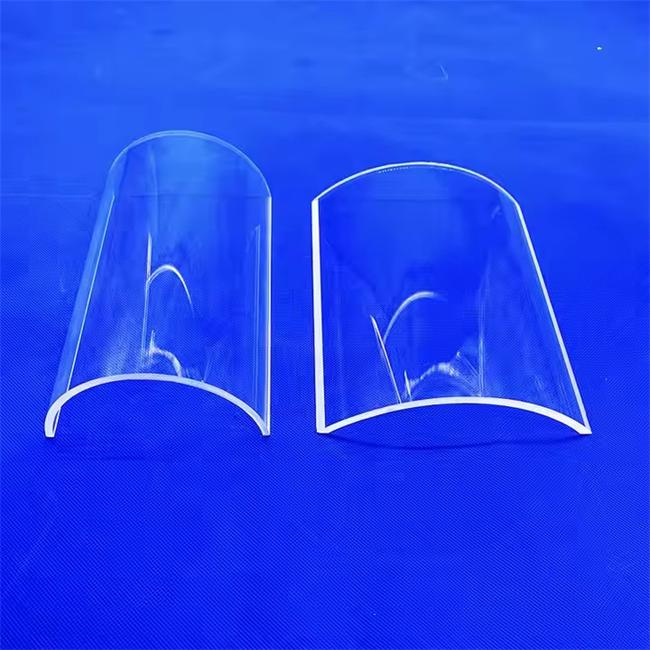

IL la lastra di quarzo piatta curva e a forma di arco è un tipo speciale di componente di quarzo realizzato riscaldando e piegando appositamente il materiale di quarzo piatto. Combina la resistenza alle alte temperature, l'elevata trasmissione della luce e la resistenza alla corrosione del quarzo con una struttura a forma di arco personalizzata. Questo prodotto è progettato specificamente per scenari di ottica, semiconduttori, apparecchiature mediche e di laboratorio che presentano requisiti specifici per la guida del percorso luminoso, il controllo dei fluidi o l'adattamento allo spazio. Può essere personalizzato con varie curvature come l'angolo a R, a forma di onda e a forma di U secondo i disegni forniti dai clienti.

Domande frequenti

Q1: Quanto può resistere la lastra di quarzo piatta a forma di arco e curva?

R: A seconda del grado della materia prima al quarzo, i prodotti ordinari possono resistere a una temperatura a lungo termine di 1100°C e i prodotti al quarzo ad elevata purezza possono funzionare stabilmente a 1200°C. La resistenza dell'area a forma di arco dopo la piegatura a caldo rimane coerente con il materiale di base e non si verificherà alcun rammollimento o deformazione.

Q2: Qual è il raggio di curvatura minimo ottenibile?

R: Per piastre più sottili di 3 mm, il raggio interno minimo di curvatura può raggiungere 15 mm; quando lo spessore è 5-8 mm, si consiglia che il raggio non sia inferiore a 30 mm. Dettagli specifici devono essere confermati attraverso la progettazione per il gradiente di temperatura dell'ambiente di lavoro e i requisiti di carico meccanico.

D3: È possibile ottenere più direzioni di piegatura diverse sulla stessa lastra di quarzo?

R: Sì. Abbiamo prodotto piastre a doppio arco a forma di S e ad arco torsionale tridimensionale per molti clienti, ma tieni presente che l'aggiunta di raggi di arco multipli aumenterà la difficoltà di elaborazione del controllo della tolleranza. Si consiglia di lasciare un'area di transizione del tratto rettilineo di almeno 20 mm tra i singoli segmenti di arco.

Q4: Quale livello di finitura superficiale è possibile ottenere?

R: La superficie di macinazione regolare ha Ra ≤ 0,8μm e la lucidatura precisa può raggiungere Ra ≤ 0,2μm. Per scopi di trasmissione ottica, possiamo fornire una lucidatura a livello laser, con una velocità di trasmissione della luce ≥ 92% (banda di lunghezza d'onda 380-1100 nm).

Quali problemi fondamentali può risolverti questo prodotto?

Se stai cercando soluzioni ai seguenti problemi: le normali piastre ad arco in vetro tendono a rompersi in ambienti ad alta temperatura, i componenti ad arco in plastica non sono resistenti alla corrosione chimica, le piastre piegate in metallo bloccano il percorso ottico o non sono disponibili piastre ad arco in quarzo sul mercato che soddisfino i requisiti specifici di curvatura e corrispondenza delle dimensioni, allora questo prodotto può soddisfare direttamente le tue esigenze. Può estendere i vantaggi intrinseci del quarzo a strutture non planari, garantendo che la vostra attrezzatura raggiunga comunque la purezza del livello del quarzo e la stabilità termica in aree con spazio limitato o svolte del percorso del flusso.

Vantaggi strutturali e tecnici

I. Sistema materiale

- Substrato di quarzo ad elevata purezza: contenuto di SiO₂ ≥ 99,99%, il contenuto di idrossile può essere controllato entro ≤ 150 ppm

II. Processo di stampaggio

Adotta la tecnologia di piegatura termica a gradiente segmentato:

1. Fase di preriscaldamento: la piastra di quarzo viene riscaldata su uno stampo di precisione a una velocità di 5-10°C/min fino a raggiungere il punto di rammollimento

2. Fase di stampaggio: le aste di pressione servo a controllo numerico applicano la forza secondo la traiettoria preimpostata, mantenendo la deviazione del contorno della forma dell'arco entro ± 0,3 mm/m

3. Fase di rinvenimento: ridotta a temperatura ambiente a una velocità di ≤ 2°C/min per eliminare lo stress interno e garantire l'assenza di strisce di birifrangenza nell'area dell'arco

III. Gamma di specifiche personalizzabili

Dimensioni planari: Massimo 600×400mm

Intervallo di spessore: 1,5 mm – 12 mm

Angolo dell'arco: 0° – 180° (arco circolare)

Differenza di altezza centrale: ≤ 150 mm / ≤ 200 mm

Rettilineità del bordo: ±0,2 mm/300 mm

IV. Opzioni di trattamento superficiale

- Lucidatura alla fiamma: massima brillantezza, adatta per piastre ad arco con finestre di osservazione ottica

- Lucidatura chimico-meccanica: adatta per flange di installazione con anelli di tenuta

- Finitura sabbiata/opaca: Per piastre luminose uniformi o scenari con prevenzione della luce diffusa antiriflesso

Sfide applicative specifiche che possono essere affrontate

1. Deviazione dei fluidi nelle apparecchiature per la pulizia dei semiconduttori: le pareti interne della macchina per la pulizia a vasca richiedono piastre guida curve per dirigere uniformemente la soluzione sulla superficie del wafer. La tradizionale piastra planare in quarzo combinata con strisce sigillanti ha la funzione di favorire l'accumulo di liquidi. La nostra piastra curva in quarzo può fungere direttamente da piastra inferiore del canale di flusso, con un arco a forma di U di raggio 80 mm che elimina completamente la zona turbolenta. L'uniformità di pulizia è aumentata dal 92% a oltre il 98%.

2. Modellazione del percorso luminoso per la sorgente luminosa di polimerizzazione UV: Uno sviluppatore di moduli di polimerizzazione UV-LED deve convertire la sorgente luminosa lineare in un campo luminoso a forma di arco per irradiare prodotti cilindrici. Utilizzando una piastra curva da 150 mm×40 mm (raggio di curvatura di 75 mm, trasmittanza ≥ 90% a 365 nm), invece delle tre combinazioni originali di riflettori, l'efficienza luminosa aumenta del 22% e lo spessore complessivo viene ridotto di 35 mm.

3. Espansione del campo della finestra di osservazione nei reattori ad alta temperatura: un microreattore a flusso continuo deve osservare il processo di cristallizzazione interno nell'area circondata dalla fascia di riscaldamento. Il cliente ha personalizzato una piastra ad arco in quarzo a forma di L con una curvatura a 90°, con un lato che funge da porta di osservazione della tenuta superiore e l'altro lato che si estende inclinatamente all'interno del forno. Questo design consente all'operatore di monitorare la morfologia dei cristalli senza smontare la camicia di riscaldamento, consentendo il monitoraggio in tempo reale e estendendo di tre volte il ciclo di pulizia e manutenzione del reattore.

Perché scegliere noi

- Personalizzazione di piccoli lotti senza costi per lo stampo: la quantità minima dell'ordine è 1 pezzo. Utilizza un sistema di stampi riconfigurabile, eliminando la necessità di sostenere il costo elevato di costosi stampi rigidi.

- Verificare la tolleranza angolare: ogni piastra ad arco viene fornita con un rapporto di misurazione a tre coordinate. I punti chiave del contorno vengono confrontati con il disegno per la sovrapposizione.

- Impegno di consegna: Per ordini regolari con uno spessore ≤ 6 mm e un numero di archi ≤ 2.

- Supporto per l'applicazione di analisi dei guasti: se il tuo sistema presenta crepe sulla piastra ad arco di quarzo o attenuazione della trasmissione della luce, puoi restituire il campione per l'analisi del contenuto di idrossile, della distribuzione delle sollecitazioni e dello strato di cristallizzazione e ricevere suggerimenti di miglioramento.

Caso di domanda di cliente anonimo

Caso 1 (Modulo ottico per dispositivo medico)

Un'azienda europea di sorgenti luminose per endoscopi aveva bisogno di una piastra di guida luminosa al quarzo iperbolica per reindirizzare la luce LED di 70° dalla direzione orizzontale e contemporaneamente espanderla in un punto luminoso ellittico. Molti fornitori sul mercato hanno rifiutato di produrre campioni, ritenendo che fosse difficile soddisfare i requisiti di tolleranza sia di una deviazione angolare di ±0,5° che di un'uniformità dell'energia del punto luminoso > 85%. Abbiamo utilizzato la stampa 3D per facilitare il posizionamento dello stampo e l'abbiamo combinata con la lucidatura a fiamma manuale per la modellatura. Dopo tre campioni, la deviazione angolare era di ±0,3° e l'uniformità del punto luminoso era dell'88,7%. Questo componente è ora entrato nella fase di verifica della produzione di massa e il volume di acquisto annuale stimato è di 500 pezzi.

Caso 2 (dispositivo di reazione da laboratorio)

Un gruppo di ricerca di ingegneria chimica presso un'università stava costruendo una piattaforma di reazione fotochimica e aveva bisogno di inserire una fibra ottica in un contenitore sferico pieno di gas corrosivo. La finestra standard di trasmissione della luce non poteva soddisfare i requisiti per la direzione della luce. Abbiamo realizzato una piastra ad arco a guida di luce al quarzo con una piega a forma di spirale (spessore di soli 1,2 mm, angolo di piega di 135°), che è stata sinterizzata direttamente su una flangia appositamente realizzata. Il dispositivo è stato infine utilizzato con successo in un esperimento di fotocatalisi in atmosfera di cloro gassoso, senza alcuna perdita o fenomeno di incisione delle finestre.

Ogni lastra di quarzo piana curva o ad arco parte da un disegno o da una descrizione della condizione di lavoro da voi fornita. Non importa quanto non convenzionale sia la curvatura, o quanto rigorose siano le tolleranze, o anche se non sei sicuro che possa essere ottenuta da solo, inviaci le tue esigenze. Il team di ingegneri fornirà un'analisi di fattibilità e un intervallo di preventivi entro 24 ore.

Luverre Quartz produce e vende un'ampia gamma di vetro al quarzo di alta qualità, inclusi tubi al quarzo, piastre al quarzo, aste al quarzo, finestre al quarzo, crogioli al quarzo, barchette al quarzo, flange al quarzo, bicchieri al quarzo, strumenti in vetro al quarzo e altro ancora. Siamo in grado di soddisfare tutti i tipi di requisiti personalizzati per i prodotti in vetro al quarzo.
