Placa de quartzo plana curva e dobrada

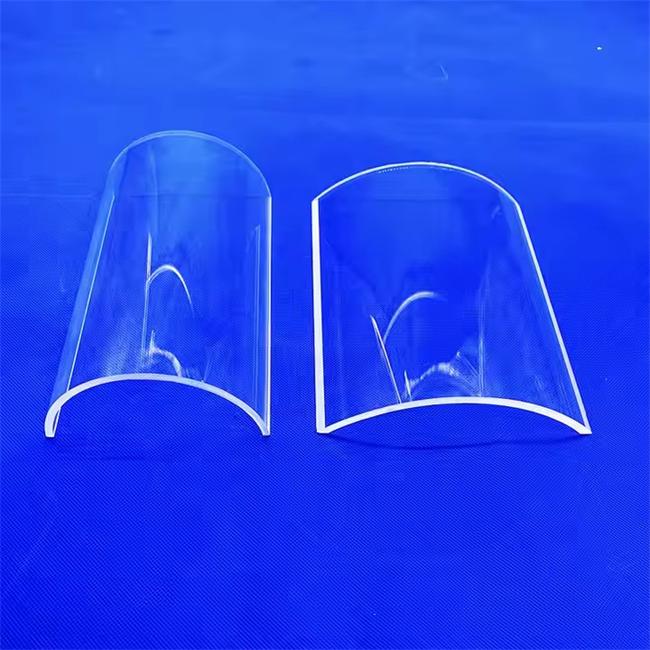

O a placa de quartzo plana curva e em forma de arco é um tipo especial de componente de quartzo feito especialmente aquecendo e dobrando o material de quartzo plano. Ele combina a resistência a altas temperaturas, alta transmitância de luz e resistência à corrosão do quartzo com estrutura em forma de arco personalizada. Este produto foi projetado especificamente para cenários em óptica, semicondutores, equipamentos médicos e de laboratório que possuem requisitos específicos para orientação do caminho óptico, controle de fluidos ou adaptação de espaço. Pode ser personalizado com diversas curvaturas, como ângulo R, onda e formato de U de acordo com os desenhos fornecidos pelos clientes.

Perguntas frequentes

Q1: Qual a altura que a placa de quartzo plana curva e em forma de arco pode suportar?

R: Dependendo do grau da matéria-prima de quartzo, os produtos comuns podem suportar uma temperatura de longo prazo de 1100°C, e os produtos de quartzo de alta pureza podem operar de forma estável a 1200°C. A resistência da área em forma de arco após a flexão térmica permanece consistente com o material de base e não haverá amolecimento ou deformação.

Q2: Qual é o raio de curvatura mínimo alcançável?

R: Para placas mais finas que 3 mm, o raio interno mínimo de curvatura pode chegar a 15 mm; quando a espessura é de 5 a 8 mm, recomenda-se que o raio não seja inferior a 30 mm. Detalhes específicos precisam ser confirmados através da engenharia para o gradiente de temperatura e requisitos de carga mecânica do seu ambiente de trabalho.

Q3: Podem ser alcançadas várias direções diferentes de flexão na mesma placa de quartzo?

R: Sim. Produzimos placas de arco de torção tridimensional e de arco duplo em forma de S para muitos clientes, mas observe que a adição de múltiplos raios de arco aumentará a dificuldade de controle de tolerância de processamento. Recomenda-se deixar pelo menos uma área de transição de seção reta de 20 mm entre os segmentos de arco único.

Q4: Que nível de acabamento superficial pode ser alcançado?

R: A superfície de retificação regular tem Ra ≤ 0,8μm, e o polimento preciso pode atingir Ra ≤ 0,2μm. Para fins de transmissão óptica, podemos fornecer polimento em nível de laser, com taxa de transmissão de luz ≥ 92% (faixa de comprimento de onda 380-1100nm).

Quais problemas principais este produto pode resolver para você?

Se você está procurando soluções para os seguintes problemas - placas de arco de vidro comuns são propensas a rachar em ambientes de alta temperatura, componentes de arco de plástico não são resistentes à corrosão química, placas metálicas dobradas bloqueiam o caminho óptico ou não há placas de arco de quartzo disponíveis no mercado que atendam aos requisitos específicos de curvatura e correspondência de tamanho - então este produto pode atender diretamente às suas necessidades. Ele pode estender as vantagens inerentes do quartzo a estruturas não planas, garantindo que seu equipamento ainda atinja pureza de nível de quartzo e estabilidade térmica em áreas com espaço ou curvas de fluxo limitadas.

Vantagens Estruturais e Técnicas

I. Sistema de Materiais

- Substrato de quartzo de alta pureza: teor de SiO₂ ≥ 99,99%, teor de hidroxila pode ser controlado dentro de ≤ 150 ppm

II. Processo de Moldagem

Adota tecnologia de dobra de calor gradiente segmentada:

1. Estágio de pré-aquecimento: A placa de quartzo é aquecida em um molde de precisão a uma taxa de 5-10°C/min até próximo do ponto de amolecimento

2. Estágio de moldagem: As hastes de servo pressão de controle numérico aplicam força de acordo com a trajetória predefinida, mantendo o desvio do contorno da forma do arco dentro de ± 0,3 mm / m

3. Estágio de têmpera: Reduzido à temperatura ambiente a uma taxa de ≤ 2°C/min para eliminar o estresse interno e garantir que não haja faixas de birrefringência na área do arco.

III. Faixa de especificações personalizáveis

Dimensões planas: Máximo 600×400mm

Faixa de espessura: 1,5 mm – 12 mm

Ângulo do arco: 0° – 180° (arco circular)

Diferença de altura central: ≤ 150 mm / ≤ 200 mm

Retidão da borda: ± 0,2 mm/300 mm

4. Opções de tratamento de superfície

- Polimento por chama: Alto brilho, adequado para placas de arco com janelas de observação óptica

- Polimento químico-mecânico: Adequado para instalação de flanges com anéis de vedação

Jateamento/acabamento fosco: Para placas de luz uniformes ou cenários com prevenção anti-reflexo de luz difusa

Desafios específicos de aplicação que podem ser abordados

1. Desvio de fluido em equipamentos de limpeza de semicondutores: As paredes internas da máquina de limpeza tipo calha requerem placas guia curvas para direcionar uniformemente a solução para a superfície do wafer. A tradicional placa planar de quartzo combinada com tiras de vedação tem capacidade para acúmulo de líquidos. Nossa placa curva de quartzo pode servir diretamente como placa inferior do canal de fluxo, com um arco em forma de U de raio de 80 mm, eliminando completamente a zona turbulenta. A uniformidade de limpeza aumentou de 92% para mais de 98%.

2. Modelagem do caminho de luz para fonte de luz de cura UV: Um desenvolvedor de módulo de cura UV-LED precisa converter a fonte de luz linear em um campo de luz em forma de arco para irradiar produtos cilíndricos. Usando uma placa curva de 150 mm × 40 mm (raio de curvatura de 75 mm, transmitância ≥ 90% a 365 nm), em vez das três combinações originais de refletores, a eficiência da luz é aumentada em 22% e a espessura geral é reduzida em 35 mm.

3. Expansão de campo da janela de observação em reatores de alta temperatura: Um microrreator de fluxo contínuo precisa observar o processo de cristalização interna na área cercada pela banda de aquecimento. O cliente personalizou uma placa de arco de quartzo em forma de L com uma curvatura de 90°, com um lado servindo como porta de observação de vedação superior e o outro lado estendendo-se inclinadamente para o interior do forno. Este projeto permite ao operador monitorar a morfologia do cristal sem desmontar a camisa de aquecimento, permitindo o monitoramento em tempo real e estendendo o ciclo de limpeza e manutenção do reator em três vezes.

Por que nos escolher

- Personalização de pequenos lotes sem taxa de molde: A quantidade mínima do pedido é de 1 peça. Utilize um sistema de molde reconfigurável, eliminando a necessidade de arcar com o alto custo de moldes rígidos caros.

- Verifique a tolerância angular: Cada placa de arco vem com um relatório de medição de três coordenadas. Os principais pontos do contorno são comparados com o desenho para sobreposição.

- Compromisso de entrega: Para encomendas regulares com espessura ≤ 6mm e número de arcos ≤ 2.

- Suporte para aplicação de análise de falhas: Se o seu sistema apresentar rachaduras na placa de arco de quartzo ou atenuação da transmissão de luz, você poderá devolver a amostra para análise do conteúdo de hidroxila, distribuição de tensão e camada de cristalização e receber sugestões de melhorias.

Caso de solicitação de cliente anônimo

Caso 1 (Módulo Óptico para Dispositivos Médicos)

Uma empresa europeia de fontes de luz para endoscópios precisava de uma placa guia de luz de quartzo hiperbólica para redirecionar a luz LED em 70° da direção horizontal e simultaneamente expandi-la em um ponto de luz elíptico. Muitos fornecedores no mercado recusaram-se a produzir amostras, considerando que era difícil cumprir os requisitos de tolerância tanto para um desvio angular de ±0,5° como para uma uniformidade da energia do ponto de luz > 85%. Usamos impressão 3D para auxiliar no posicionamento do molde e combinamos com polimento manual à chama para modelar. Após três amostras, o desvio angular foi de ±0,3° e a uniformidade do ponto de luz foi de 88,7%. Este componente entrou agora na fase de verificação de produção em massa e o volume anual estimado de compra é de 500 peças.

Caso 2 (Dispositivo de Reação de Laboratório)

Um grupo de pesquisa em engenharia química de uma universidade estava construindo uma plataforma de reação fotoquímica e precisava inserir uma fibra óptica em um recipiente esférico cheio de gás corrosivo. A janela de transmissão de luz padrão não atendeu aos requisitos de direção da luz. Fizemos uma placa de arco guia de luz de quartzo com curvatura em forma de espiral (espessura de apenas 1,2 mm, ângulo de curvatura de 135°), que foi sinterizada diretamente em um flange especialmente feito. O dispositivo foi finalmente utilizado com sucesso em um experimento de fotocatálise sob atmosfera de gás cloro, sem qualquer vazamento ou fenômeno de gravação na janela de luz.

Cada placa plana de quartzo curva ou em forma de arco começa a partir de um desenho ou descrição da condição de trabalho fornecida por você. Não importa quão pouco convencional seja a curvatura, ou quão rigorosas sejam as tolerâncias, ou mesmo se você não tiver certeza se isso pode ser alcançado sozinho - envie-nos seus requisitos. A equipe de engenharia fornecerá uma análise de viabilidade e faixa de cotação em 24 horas.
